在各类旋转传动机构的设计选型中,滚珠轴承是应用覆盖范围极广的支撑类零件,从民用消费电子的小型转轴到工业输送线的重载辊筒,从精密伺服传动模组到普通农用机械的旋转关节,几乎所有存在相对旋转运动的结构节点,都能看到这类零件的应用身影。它的核心作用是在支撑旋转轴系的同时,将轴运转过程中的摩擦阻力降到最低,减少动力传输过程中的能量损耗,同时约束轴系的径向与轴向窜动,保证轴上安装的齿轮、带轮、叶轮等执行件始终处于预设的工作位置,避免因轴系偏移引发的传动卡顿、零件磨损加剧、运行噪音超标等问题。

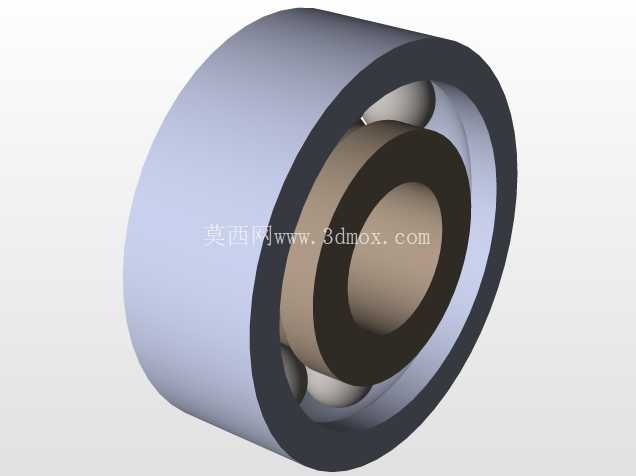

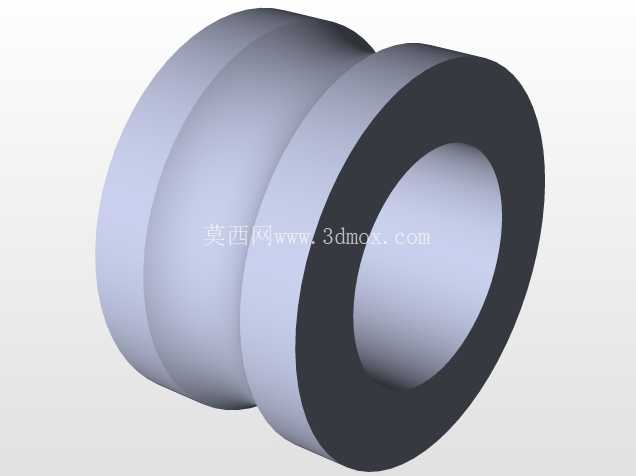

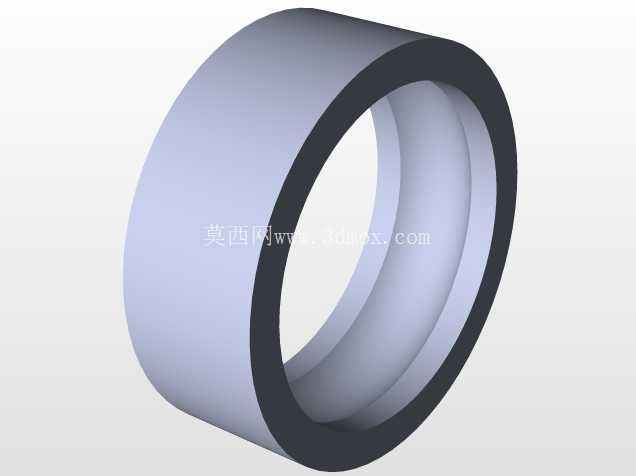

这款滚珠轴承采用最经典的深沟球结构构型,整体由内圈、外圈、滚动钢球、保持架四个核心部分组成,建模过程中严格遵循常规深沟球轴承的结构比例完成各部分特征构建:内圈的内孔面为与轴配合的安装基准面,设计时预留了标准的过盈配合公差带,实际装配时通过温差法或者压装工装即可将内圈牢固固定在轴颈位置,随轴同步做旋转运动;外圈的外圆柱面为与轴承座孔配合的安装基准,对应基孔制的间隙或者过渡配合公差,压入轴承座孔后保持固定状态,为整套轴承提供稳定的外部支撑。
设计过程中,滚动体的排布是整个结构的核心要点,钢球的直径直接决定了轴承的额定动载荷能力,钢球数量则需要结合内外圈滚道的曲率半径做匹配计算,既要保证足够的接触承载面积,又要预留出保持架的安装空间,避免钢球在运转过程中出现相互摩擦、卡滞的问题。保持架采用浪形冲压结构的设计思路,建模时将每粒钢球独立分隔在对应的兜孔内,运转过程中让钢球始终保持均匀的间距分布,避免钢球集中在某一侧导致载荷分布不均,同时引导钢球在滚道内做顺畅的滚动运动,减少滚动体之间的碰撞和磨损。
从安装边界来看,这款轴承的轴向尺寸控制紧凑,径向截面尺寸符合常规轻系列轴承的比例,既可以应用在两端简支的轴系支撑结构中,也可以成对安装在需要承受双向轴向力的悬臂轴节点上。内圈侧面设计有标准的挡肩高度,既可以对轴上零件起到轴向定位的作用,又不会因为挡肩过高影响轴承拆卸时拉马的卡入空间;外圈的侧面同样预留了适配轴承座端盖的定位台阶,装配时端盖压紧外圈侧面即可完成轴承的轴向固定,防止轴系运转过程中轴承出现轴向窜动。
实际工程应用中,这类滚珠轴承可以同时承受径向载荷和一定比例的轴向载荷,相比滑动轴承结构,它的启动摩擦阻力更小,运转精度更高,维护更换也更加便捷,不需要额外设计复杂的油道润滑结构,仅在装配时填充适量的润滑脂即可满足长时间运转的润滑需求。建模过程中对滚道的接触曲率做了细节还原,内外圈的滚道圆弧半径略大于钢球半径,保证钢球与滚道之间为点接触状态,运转时的摩擦阻力更小,同时预留了微小的接触变形空间,能够缓冲轴系运转过程中产生的小幅振动,提升整套传动机构的运行平稳性。
在小型通讯设备的转轴结构、家用小电器的电机输出端、轻型输送线的辊筒支撑座、3D打印机的传动辊轴等场景中,这类结构的滚珠轴承都有着极高的应用占比,设计选型时只需要匹配对应的轴径和安装座孔尺寸,不需要额外做定制化的结构修改即可直接套用,能够大幅缩短设备研发过程中标准件的建模与选型周期,提升整体结构设计的效率。建模时还原了轴承各零件的装配间隙,保持架与钢球之间的兜孔间隙、内外圈与钢球之间的接触间隙都按照实际装配公差做了对应设置,在做装配干涉检查、运动仿真时可以真实模拟轴承的实际运转状态,避免设计过程中出现安装干涉、运转卡滞等问题。
- 上一篇:斯蒂尔MS180油锯化油器结构设计
- 下一篇:圆柱铰接式末端抓取执行机构结构设计
- 全部评论(0)
- 模板大小: 529.52 KB
- 售价:5金币
- 下载次数: 83
- 系统要求: SOLIDWORKS
- 软件分类: 通用机械零部件
