梅赛德斯奔驰三叉星徽标立体结构设计

作为汽车品牌视觉识别系统的核心实体部件，三叉星徽标的结构设计需要同时兼顾外观辨识度、安装适配性与长期使用的结构可靠性。从实际装车场景来看，该徽标主要应用于车辆前脸格栅中央、引擎盖前端立标基座、车尾行李箱盖中央位置，部分车型的轮毂中心盖、方向盘中央装饰件也会采用同构型的缩小版本，不同安装位置的徽标会根据安装基面的曲率调整背部安装结构，保证装配后徽标正面与安装面的平行度误差控制在合理范围内，避免出现视觉上的歪斜感。

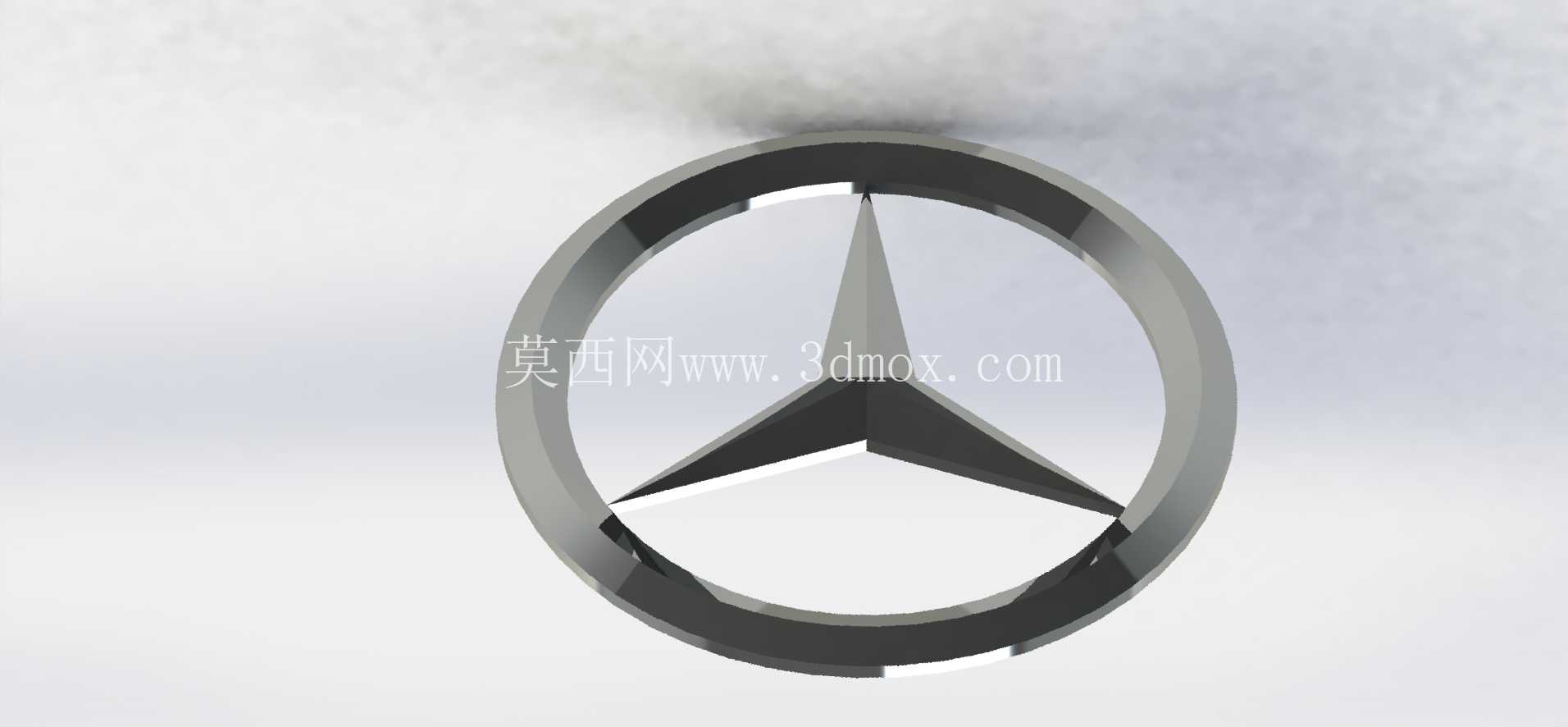

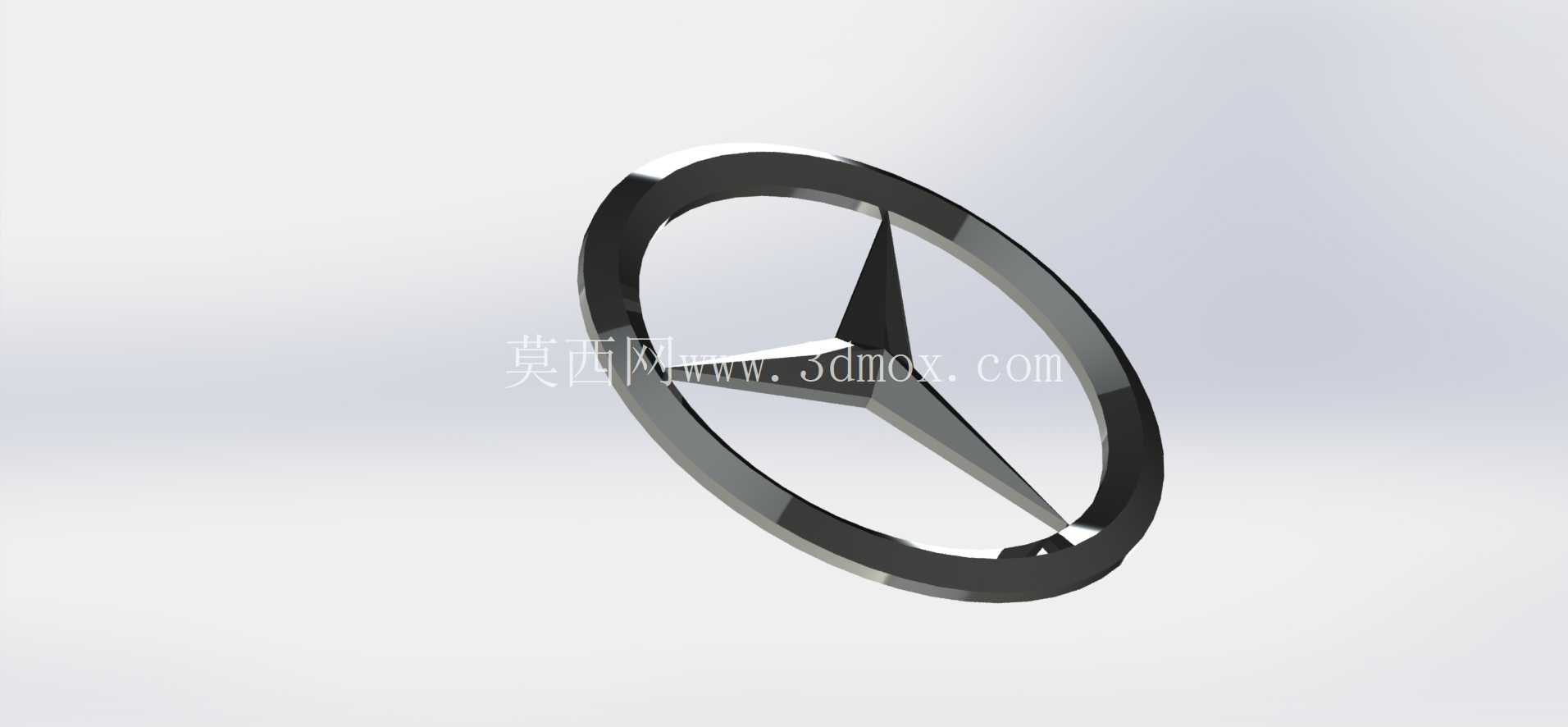

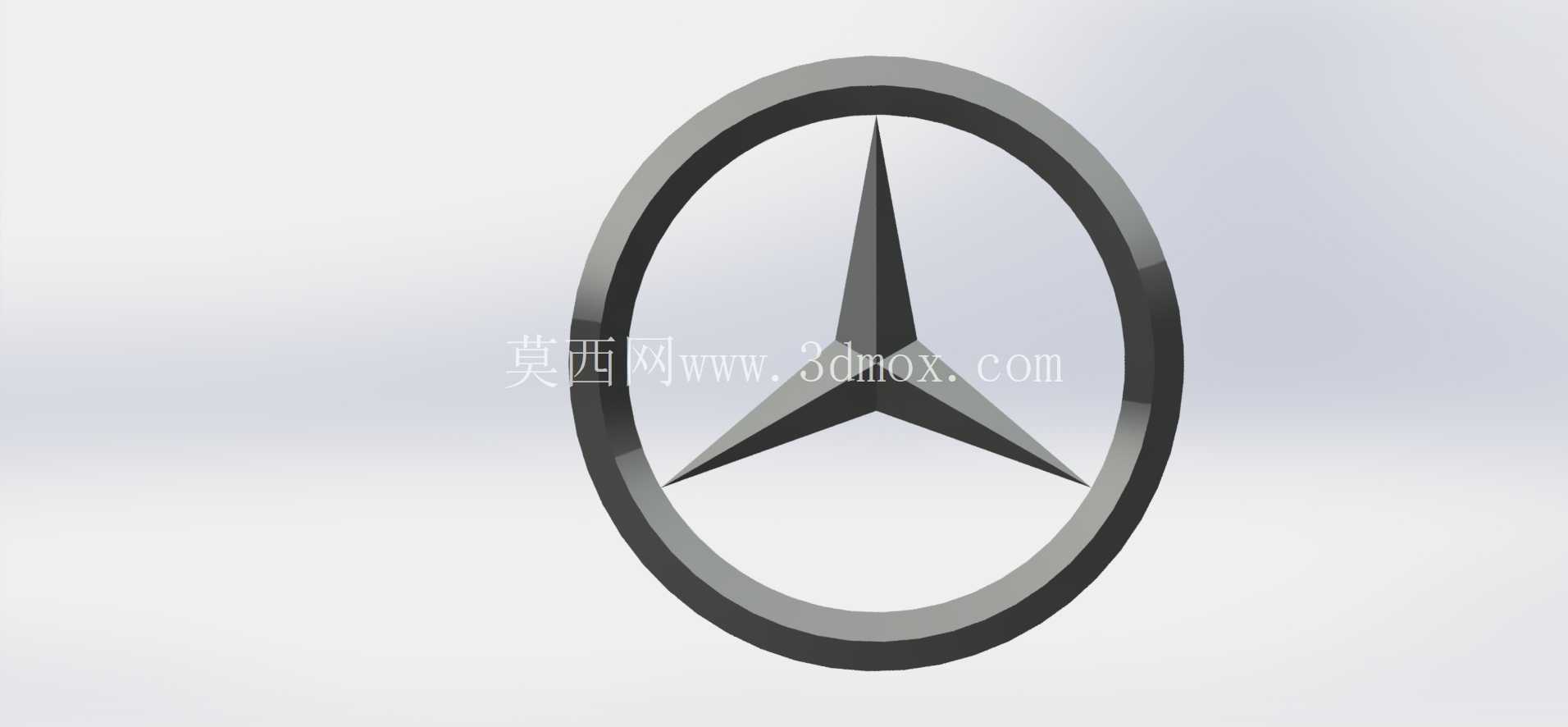

从结构设计逻辑来看，徽标整体采用环形外框包裹中心三叉星的经典构型，三个星尖呈120度圆周均匀分布，分别对应陆地、海洋、天空三个应用领域的品牌寓意，在结构建模过程中，需要优先保证三个星尖的角度等分精度，角度公差需控制在±0.1度以内，避免出现视觉上的不对称。环形外框采用变截面椭圆设计，并非正圆结构，长短轴比例匹配不同车型的前脸格栅视觉比例，外框的截面采用圆弧过渡设计，边缘做R0.8-R1.5的圆角处理，既避免锐边造成的安装划伤，也能优化整车风阻表现，减少高速行驶时徽标位置产生的风噪。

中心三叉星的结构采用立体拔模设计，从中心交汇点向三个星尖方向做均匀的厚度递减，星尖位置的厚度控制在1.2-1.8mm，既保证星尖的视觉锐利度，也避免厚度过薄导致的运输、装配过程中出现磕碰断裂。三叉星与外框的连接位置做加厚过渡处理，过渡区域采用渐变圆弧消除应力集中点，保证整个徽标的结构整体性，在车辆行驶过程中承受振动、气流冲击时不会出现连接位置断裂的问题。徽标的背部结构根据安装形式做差异化设计：粘贴式安装的徽标背部预留3M胶粘贴平面，平面度公差控制在0.05mm以内，保证胶层粘贴均匀，避免长期使用后出现翘边、脱落；卡扣式安装的徽标背部设置2-3个弹性卡扣，卡扣的位置、尺寸匹配对应车型的安装孔位，卡扣的卡接量控制在1.2-1.8mm，保证安装后卡接牢固，同时拆卸时不会损坏安装基面的漆面。

从尺寸边界来看，常规前脸格栅使用的徽标外径尺寸控制在80-120mm区间，引擎盖立标版本的整体高度控制在70-90mm，车尾使用的徽标外径在60-90mm区间，轮毂盖版本的外径则控制在55-65mm，不同尺寸的徽标在结构比例上保持完全一致，仅做等比例缩放，保证不同位置的徽标视觉统一性。建模过程中需要重点控制徽标的表面光顺度，所有曲面的G2连续性达标，避免后续电镀、抛光工序出现表面凹凸、光影不顺的问题，徽标的正面外观面不允许出现任何分模线、熔接痕的设计预留，所有分模位置设置在徽标侧面与背部的交界位置，保证正面外观的完整性。

在实际工程应用中，该徽标的模型可直接用于后续的模具开发、工装夹具设计，也可作为汽车展示模型、品牌周边产品设计的基础参考模型，建模时的参数化设计可以快速调整整体尺寸、厚度参数，适配不同车型、不同应用场景的使用需求，结构设计阶段预留的工艺圆角、拔模角度也充分考虑了后续注塑、压铸、电镀等加工工序的工艺要求，减少后续生产环节的结构调整工作量。
