SAE赛事钢管式赛车底盘框架结构设计

　　从实际赛事场景的使用需求来看，这类底盘需要同时兼顾多维度的性能要求：首先是足够的扭转刚度，保证赛车在高速过弯、路肩冲击、紧急制动等极限工况下，车架不会产生过量的弹性形变，避免悬架定位参数发生偏移，影响轮胎的接地性能；其次是合理的重量控制，钢管规格的选择并非越厚越好，需要在不同受力区域匹配不同壁厚、不同管径的管材，在满足强度要求的前提下尽可能降低整备质量，优化整车的轴荷分配；再者是充足的安全防护空间，驾驶舱区域的管材排布需要预留出符合赛事规则的生存空间，在发生正面、侧面碰撞或者翻滚事故时，框架结构能够通过可控的塑性变形吸收冲击能量，避免乘员舱发生侵入性形变。在大学生方程式等SAE系列赛事的车辆开发流程中，底盘车架作为整车所有子系统的安装基体，其结构合理性直接决定了整车的动态响应表现、碰撞安全冗余以及各总成的装配精度。这套钢管桁架式底盘框架，完全围绕小型单座竞速赛车的使用需求开发，没有冗余的结构设计，所有管材的排布都经过受力路径的反复推演。

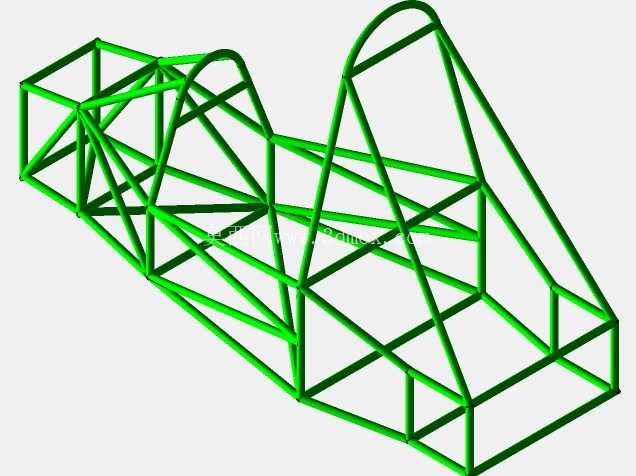

　　从设计思路上看，这套底盘采用了空间桁架式的结构形式，区别于量产车的承载式车身或者梯形车架，空间桁架结构通过多根钢管的三角形排布，将每根管材的受力形式转化为轴向的拉压载荷，充分发挥金属管材的轴向力学性能，相比梁式结构能够在更轻的重量下实现更高的结构刚度。在结构排布上，前部区域预留了动力总成、转向机构、前悬架的安装点位，管材的交汇节点完全对应悬架硬点、发动机悬置点的安装位置，避免安装点出现悬臂结构导致的应力集中；中部驾驶舱区域按照人机工程学的边界要求，预留了座椅、方向盘、踏板组、安全带安装点的布置空间，侧边防撞结构的管材采用了大弧度的弯管设计，既能够扩大驾驶舱的横向空间，避免驾驶员在佩戴头盔、穿戴赛车服后出现空间局促的问题，也能够在侧面碰撞时通过弧形结构分散冲击力；后部区域则围绕传动系统、后悬架、散热系统的安装需求设计，后悬安装点的管材采用了多根斜向支撑的结构，保证驱动、制动过程中的载荷能够顺畅传递到整个车架主体。

　　在安装边界的设计上，所有总成的安装面都预留了标准的安装平面，管材的切割角度经过精准匹配，保证焊接时各个管件之间能够实现紧密贴合，减少焊接缺陷的产生；车架的整体宽度、高度、轴距参数完全符合SAE赛事的规则限制，前部的防撞结构、后部的缓冲结构、翻滚保护结构的尺寸都满足赛事安全规范，不需要额外进行大规模的结构修改就可以直接用于后续的总成装配。在实际的加工装配环节，这类桁架式底盘对焊接精度有较高要求，设计阶段已经将所有管件的空间坐标、切割角度、相贯线形状做了明确的定义，加工时只需要按照三维模型的定位进行工装夹持，就能够保证各个安装点的位置精度，避免后续装配时出现悬架硬点偏差、总成安装干涉等问题。

　　不同于很多概念化的车架设计，这套底盘的结构完全从实际赛事的使用场景出发，没有为了视觉效果添加无意义的装饰性管材，每一根斜撑、每一段弯管的存在都有明确的力学作用：比如驾驶舱前部的斜向支撑是为了应对正面碰撞时的冲击力，防止前部结构侵入驾驶舱；底部的横向支撑是为了提升车架的抗扭刚度，减少过弯时的车架形变；后部的斜撑结构是为了承受驱动轮的扭矩输出，避免急加速时车架后部出现形变。对于从事赛车开发、特种车辆结构设计的工程师来说，这类桁架式底盘的设计逻辑具备很强的参考价值，其核心是在规则约束、性能需求、加工可行性三者之间找到最优的平衡，既不能为了追求极致轻量化牺牲结构强度和安全冗余，也不能为了保证强度过度增加重量影响整车的动力性和操控性。在细节设计上，车架的各个管材交汇节点都做了合理的过渡处理，避免三根以上的管材在同一个点交汇导致的焊接应力集中，对于受力较大的悬架安装点、安全带安装点，都设计了加强衬板的安装位置，能够在不显著增加重量的前提下提升局部结构的强度，防止极限工况下安装点出现撕裂失效。
