手动杠杆式法兰连接蝶阀结构设计

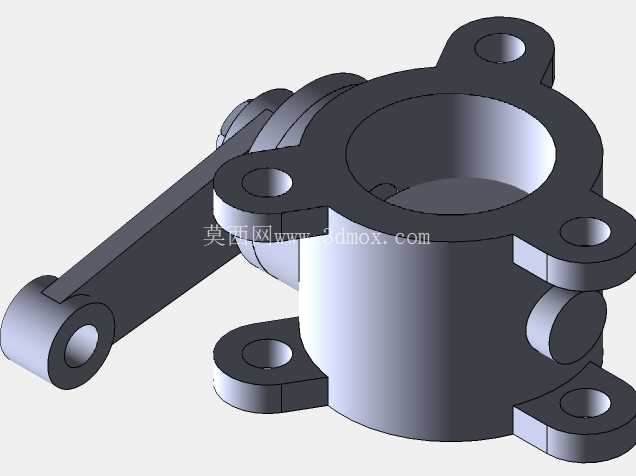

　　在民用给排水、暖通空调循环水、小型化工流体输送、农业灌溉支管等对成本控制要求较高、操作频次适中的管路场景中，手动杠杆式蝶阀是应用占比极高的通断与调节类部件，这类部件不需要配套气动、电动执行机构，完全依靠现场操作人员扳动杠杆实现阀板的角度调整，结构简单、故障点少，后期维护仅需更换密封件即可恢复性能，非常适合安装在空间局促、不需要远程控制的管路节点上。这款蝶阀采用对夹式法兰连接的安装逻辑，阀体周向均匀布置四个带通孔的安装耳，安装时不需要在阀体两端额外焊接法兰，直接将阀体夹在管路两端的配对法兰之间，穿入螺栓锁紧即可完成固定，相比传统法兰式蝶阀能减少两片法兰的材料消耗，整体轴向尺寸更短，能有效压缩管路安装的轴向占用空间，适配现场狭窄的安装工况。

　　从结构设计逻辑来看，这款蝶阀的核心过流通道采用直通式结构，阀板采用偏心布置的圆盘式结构，当阀板处于全开位置时，阀板平面与介质流动方向平行，介质过流时的压损远小于同口径的截止阀、闸阀，不会在阀腔内形成明显的介质滞留区，输送带有少量微小固体颗粒的流体时也不容易出现卡滞问题。驱动端采用杠杆式手柄结构，相比普通的扳手式手柄，杠杆结构的力臂更长，操作人员扳动时需要施加的作用力更小，在管路带压的工况下也能轻松完成启闭操作，手柄与阀杆的连接位置设置了防松定位结构，避免长期操作后手柄与阀杆出现相对滑动导致的开关角度偏差。

　　阀体的密封面采用嵌入式橡胶圈结构，密封槽直接加工在阀体的内壁上，橡胶圈安装后不会突出到过流通道内，避免介质长期冲刷导致密封件过早磨损，阀板与阀杆的连接位置采用扁方传动结构，相比平键连接能传递更大的扭矩，同时消除了键连接的装配间隙，阀板转动时的角度控制精度更高，在做小开度流量调节时不会出现阀板晃动的问题。从安装边界来看，这款蝶阀的四个安装耳的通孔中心距严格匹配对应通径的法兰安装标准，安装时不需要现场重新配钻法兰孔，阀体下端没有突出的排污结构，底部可以直接贴紧安装支架，不需要额外预留底部操作空间；手柄的转动行程为90度，从全关到全开的转动范围内，手柄不会与周边的管路、支架发生干涉，安装时只需要预留出手柄扳动的扇形空间即可，不需要额外设置操作平台。

　　在实际工况使用中，这类蝶阀既可以做管路的切断阀使用，将阀板转动到全关位置时，密封面的压缩量均匀，能实现零泄漏截断，也可以做调节阀使用，通过将阀板固定在0-90度之间的不同角度，调整管路的介质通流面积，实现流量的线性调节，不过在做调节使用时需要注意，长期处于小开度工况时，高速流动的介质会持续冲刷阀板的一侧密封面，会缩短密封件的使用寿命，因此更适合用在调节频次不高、开度长期处于30度以上的管路节点。在三维建模过程中，这款蝶阀的结构做了合理的工艺性优化，所有的铸件壁厚都保持均匀，没有出现壁厚突变的位置，避免铸件冷却时出现缩孔缺陷；安装耳的位置设置了铸造圆角，避免应力集中导致安装时耳片断裂；阀杆穿过阀体的位置设置了填料函结构，可以通过压盖调整填料的压缩量，实现阀杆位置的动密封，避免介质从阀杆位置泄漏。
