法兰连接式球形流体控制阀结构设计

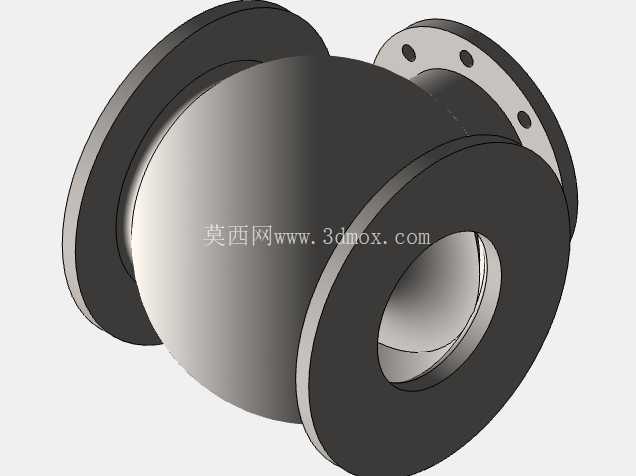

　　在化工流体输送、市政给排水、暖通循环水系统以及中小型工业制程管路中，这类法兰连接的球形阀体是管路通断、流向切换环节的核心承压部件，区别于传统直通式截止阀的长行程结构，球形壳体的设计能在有限安装空间内实现90度转向的流体通路衔接，很多现场管路受设备布局限制无法做长距离直管转向，这类带双法兰接口的转向阀就能直接替代弯头加直通阀的组合方案，减少管路连接点的泄漏风险。从结构设计逻辑来看，阀体整体采用球形承压壳，是因为相同壁厚条件下球形结构的承压均匀性远优于直角方壳结构，流体在壳体内的转向过程没有直角突变的死区，能降低介质流经时的局部阻力损失，尤其是输送含微小固体颗粒的流体介质时，平滑的内壁曲面不容易出现颗粒沉积卡滞的问题。

　　两个连接法兰采用标准凸面法兰结构，法兰端面的密封槽位置与螺栓孔分布完全匹配同压力等级的工业管路法兰标准，安装时不需要额外做转接件，直接对接管路法兰后用螺栓紧固，配合密封垫片就能达到额定压力下的密封要求，法兰背面与球形壳体的过渡位置做了大圆弧加厚处理，这个位置是阀体承压时的应力集中高发区，建模时特意做了壁厚渐变过渡，避免长期承压出现应力疲劳开裂。阀体内部的流道采用等径设计，进出口通径与对接管路的通径完全一致，不会因为阀体内腔缩径造成额外的流阻损失，很多工况下管路系统的泵组扬程是按管路沿程阻力计算的，如果阀件出现缩径会额外增加局部阻力，导致系统流量达不到设计值，等径流道的设计就能规避这个问题。

　　从安装边界来看，两个法兰的接口轴线呈90度垂直分布，安装时需要预留法兰螺栓的操作空间，尤其是法兰外侧的螺栓紧固位置，要预留足够的扳手操作距离，阀体整体的重心位于球形壳体的几何中心位置，安装后不会因为重心偏移对管路法兰产生额外的倾覆力矩，对于架空敷设的管路来说，这个重心设计能降低管路支架的额外载荷。在实际工况应用中，这类阀门可适配水、低粘度油品、弱腐蚀性化工介质等多种流体，密封面的设计适配软质密封垫片，在常温工况下能达到零泄漏的密封等级，如果更换金属密封垫片也可用于中温工况的流体控制。

　　建模过程中对法兰螺栓孔的位置度做了严格约束，所有螺栓孔的中心圆直径、孔位角度偏差都控制在机械加工公差允许范围内，避免现场安装时出现螺栓无法穿入的问题，阀体的壁厚是按公称压力1.6MPa的工况做的强度校核，球形壳体的最小壁厚满足承压强度要求，同时不会因为壁厚过大造成材料浪费。另外，阀体的外表面没有多余的凸起结构，除了两个连接法兰之外整体轮廓光滑，做外表面防腐涂装时不容易出现涂装死角，适合在户外架空、潮湿车间等易腐蚀环境下长期使用，日常维护时只需要定期检查法兰连接位置的密封状态，不需要对阀体本身做额外的维护操作。很多现场改造项目中，受原有管路布局限制，无法安装长结构的直通阀加弯头组合，这种集成转向功能的法兰阀就能直接替换原有弯头位置，在实现管路转向的同时具备流体通断控制功能，大幅节省管路安装空间，减少现场焊接作业的工作量，尤其是在易燃易爆的化工生产区域，减少焊接作业点就能降低施工过程的安全风险。
