机床用可调式成型切削刀具组件结构

项目分类:机床 发布时间:2026-02-28 ID:1143050
  • 机床用可调式成型切削刀具组件结构
  • 机床用可调式成型切削刀具组件结构
  • 机床用可调式成型切削刀具组件结构
  • 机床用可调式成型切削刀具组件结构
  • 机床用可调式成型切削刀具组件结构
  • 机床用可调式成型切削刀具组件结构
  • 机床用可调式成型切削刀具组件结构
  • 机床用可调式成型切削刀具组件结构
  • 机床用可调式成型切削刀具组件结构
  • 机床用可调式成型切削刀具组件结构
  • 机床用可调式成型切削刀具组件结构
  • 机床用可调式成型切削刀具组件结构
  • 机床用可调式成型切削刀具组件结构
  • 机床用可调式成型切削刀具组件结构
  • 机床用可调式成型切削刀具组件结构
  • 机床用可调式成型切削刀具组件结构
  • 机床用可调式成型切削刀具组件结构
  • 机床用可调式成型切削刀具组件结构

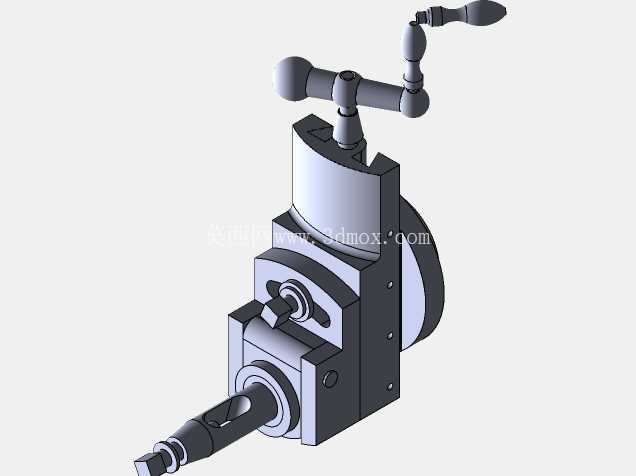

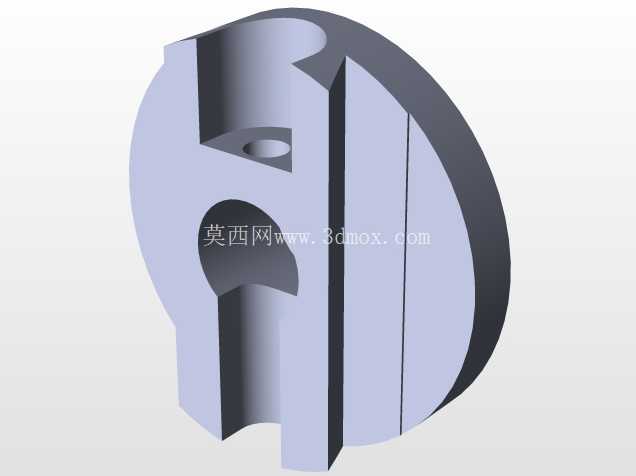

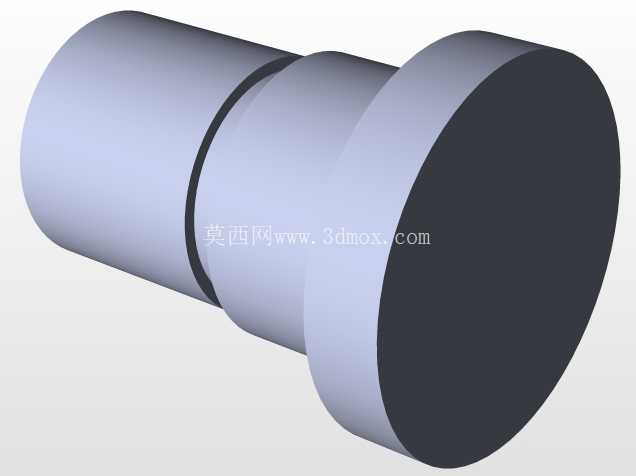

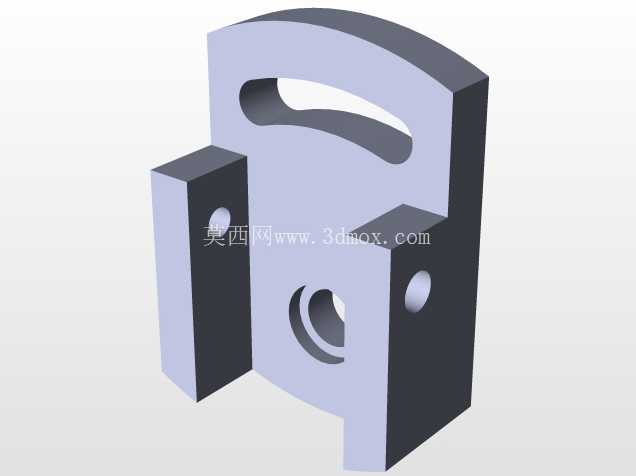

  从结构布局来看,组件分为刀头装夹段、角度调节段、进给操作段和安装基座四个部分,安装基座采用标准刀架安装接口,可直接适配普通卧式车床的四方刀架安装槽,安装面的定位键槽宽度与常规车床刀架定位尺寸匹配,无需额外制作过渡连接板即可完成装夹,安装后刀具刀尖与主轴中心高的误差可通过调节段的微调结构补偿,补偿行程覆盖常规中小型车床的中心高公差范围。角度调节段采用弧形燕尾导轨配合锁紧机构,弧形导轨的回转中心与刀头切削点的设计位置重合,调节时可保证切削刃的工作位置不发生偏移,仅改变切削刃的切入角度,锁紧机构采用对称布置的紧定螺钉,锁紧后可承受断续切削带来的冲击载荷,不会出现角度窜动问题。在普通车床、小型刨床及专用铣削设备的小批量异形面加工场景中,这类成型刀具组件是替代定制非标焊接刀具、降低单件加工成本的核心工装,尤其适配维修车间、工装试制工段的多品种小批量生产需求,无需频繁更换刀体即可完成不同轮廓的成型切削作业。组件整体采用分体式模块化设计,核心功能是通过手动调节机构实现刀头切削角度、进给行程的微调,配合机床主轴的进给运动,一次走刀即可完成特定轮廓的成型加工,避免多次换刀带来的定位误差,也省去了非标成型刀重新刃磨的繁琐工序。

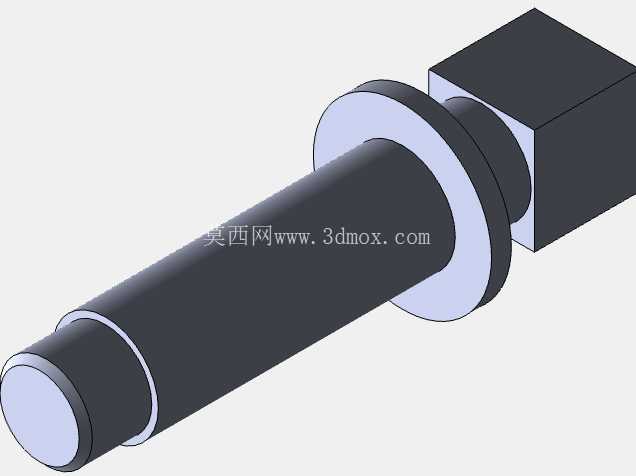

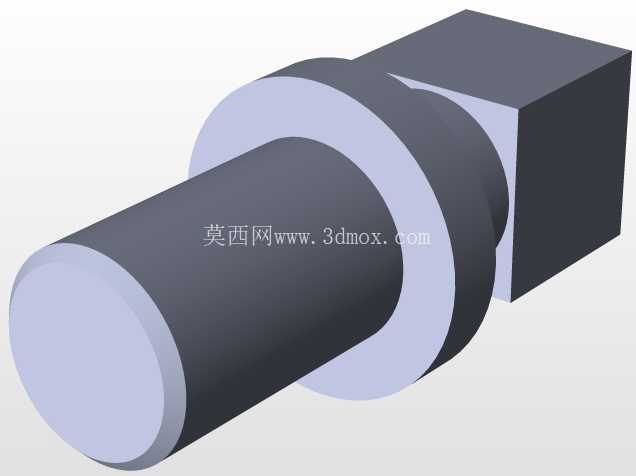

  进给操作段设置了两组手动操作手柄,一组用于控制刀头的径向微进给,进给丝杠采用细牙梯形螺纹,导程设计适配小切深的精准调节需求,手柄端设置了防滑滚花结构,操作时可单手完成进给量微调,另一组手柄用于角度调节后的锁紧确认,操作力矩符合常规机床操作的人机工程要求,无需借助加长扳手即可完成锁紧。刀头装夹段采用通用方孔装夹结构,可适配标准焊接车刀、可转位刀片刀杆的装夹需求,装夹螺钉采用内六角高强度螺钉,夹紧力可满足钢件、铸铁件的粗、精加工切削载荷要求,刀头伸出长度可根据加工需求灵活调整,调整后通过两侧的压紧块实现无间隙夹紧,避免切削过程中出现刀杆振动导致的加工表面振纹。

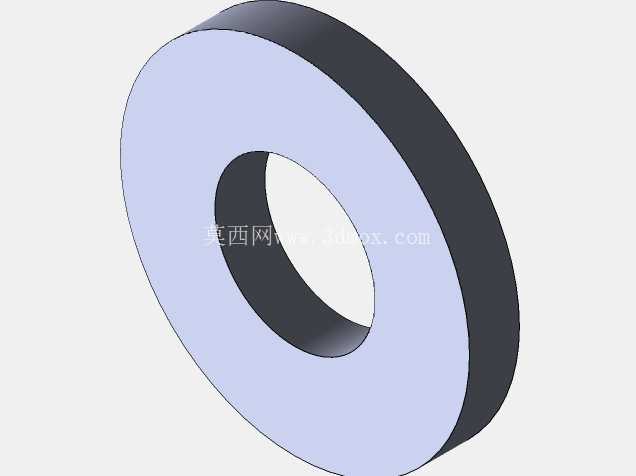

  设计过程中优先考虑了组件的刚性与调节便利性的平衡,基座部分采用整体式铸铁结构,壁厚设计兼顾了减重与刚性需求,弧形导轨面经过磨削加工,配合间隙可通过镶条调整,长期使用出现磨损后可通过调整镶条补偿间隙,延长组件的整体使用寿命。组件的外形轮廓在满足运动行程的前提下做了最小化设计,安装到车床刀架后不会与卡盘、尾座等部件发生运动干涉,横向最大回转半径适配中小型车床的刀架运动空间,纵向安装尺寸不超出刀架的安装边界,换用其他刀具时无需拆卸该组件的基座部分,仅需更换前端刀头即可完成不同工序的切换。

  在实际加工应用中,这类成型刀具组件常用来加工小批量的圆弧面、锥面、成型槽等异形轮廓,相比数控编程走刀成型,手动调节的成型刀在简单异形面加工中效率更高,对操作工人的数控编程能力没有要求,适合普通操作工人快速上手完成加工,在设备维修、工装样件试制等场景下,可大幅缩短异形零件的加工准备周期,减少非标刀具的定制成本。组件的各运动副均设计了润滑注油孔,日常维护时可定期注入润滑脂,减少导轨面和丝杠的磨损,所有操作手柄的布置位置均避开了切屑飞溅的主要方向,操作时不会被切屑烫伤或勾挂,操作安全性符合常规机床附件的设计要求。
