小型立式钢材切割圆锯设备结构

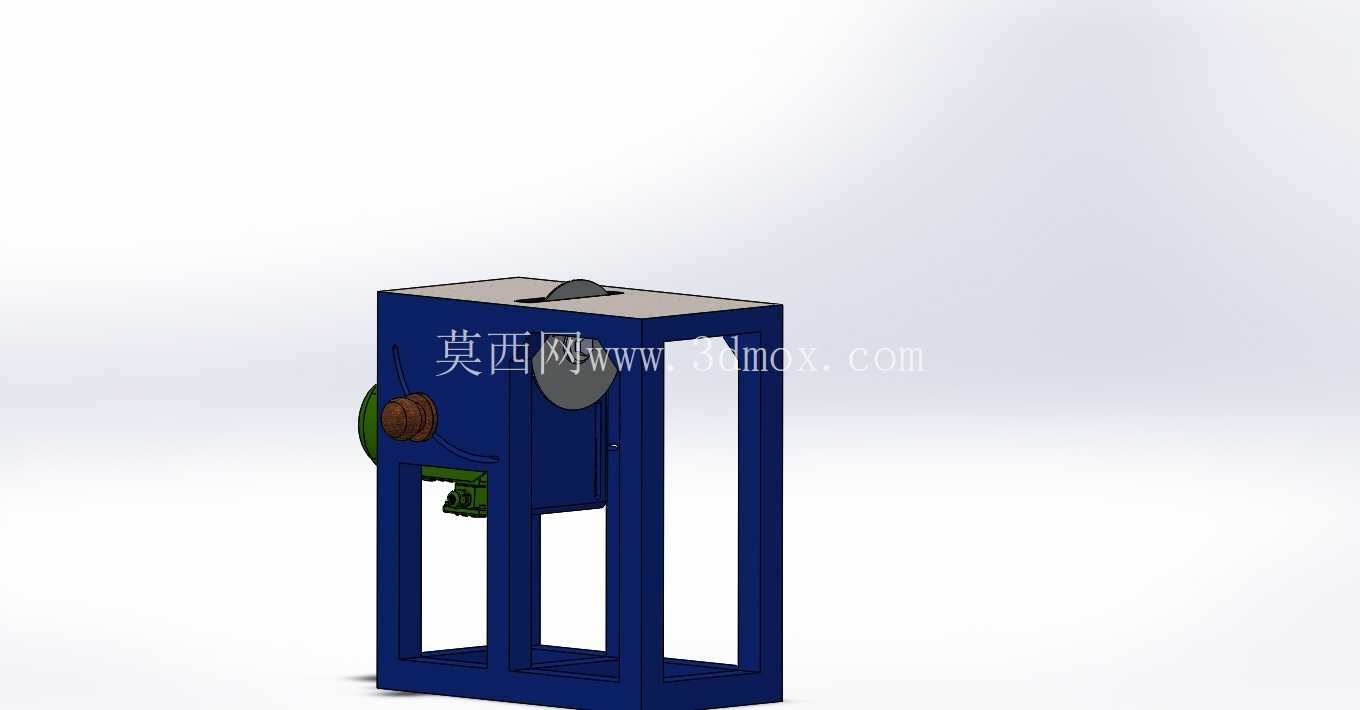

　　这款立式结构的钢材圆锯，主要面向小型金属加工车间、五金维修站点的型材下料场景，区别于大型卧式带锯的占地局限，立式框架结构能在有限的车间占地内完成常规棒材、小型型钢的定长锯切作业，适配日常维修散单、小批量零配件加工的锯切需求，不用为了少量下料启动大型锯切设备，能有效降低小批量加工的设备能耗与准备工时。从结构设计逻辑来看，整体采用C型开式框架布局，框架主体采用型钢焊接成型后做应力消除处理，避免长期锯切振动导致的框架变形，锯切作业区设置在框架中部的开放空间，操作人员可以从正面、侧面两个方向送料，适配长度不规则的零散钢材下料，不用受封闭锯罩的送料方向限制。

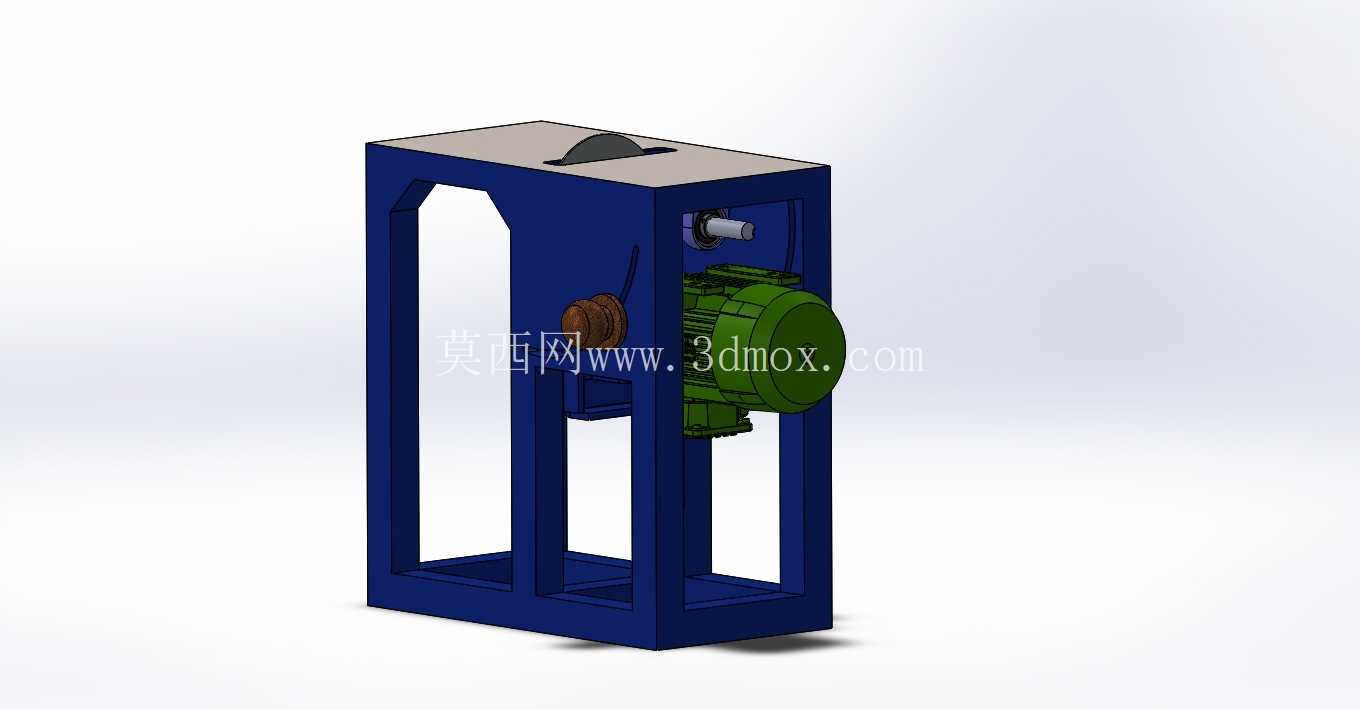

　　驱动单元直接挂载在框架后侧的安装位上，电机输出端通过直连传动结构带动锯片主轴运转，省去了皮带传动的张紧调整环节，传动损耗更低，日常维护只需要定期检查主轴轴承润滑状态即可，不需要频繁调整传动件张紧度。锯片采用184毫米直径的金属冷锯片，锯切线速度适配普通碳素钢、型材的切割需求，锯切过程中不会产生过高的切削热，切口毛刺少，能减少后续打磨工序的工作量。设备的安装边界控制得比较紧凑，整体框架的占地面积不到0.5平方米，底部可以直接固定在常规车间的水泥地坪上，不需要做额外的设备基础，也可以加装脚轮做成移动式作业站，适配需要在不同作业区域移动的维修场景。框架顶部设置有吊装提手，方便车间内行车或者手动葫芦转运设备，不需要额外焊接吊点。

　　锯片的防护结构采用半包围式护罩，护罩预留有排屑缺口，锯切产生的铁屑可以直接从缺口落到下方的集屑区域，不会堆积在锯片啮合位置影响切削精度，护罩的开合位置设置有安全联锁的预留安装位，后期可以加装安全开关，护罩打开时设备无法启动，避免误操作导致的安全隐患。送料位置没有设置复杂的自动送料机构，保留了足够的手动操作空间，操作人员可以配合简易靠山完成定长切割，也可以手持小型异型件完成特殊角度的锯切，相比全自动送料的锯切设备，对加工件的形状适配性更强，不会因为型材截面不规则出现卡料的问题。主轴的安装位做了加强筋结构，抵消锯切过程中产生的径向切削力，避免长期受力导致主轴偏移，影响锯片的切割平面度，锯片的更换只需要拆卸前端的压盖即可完成，不需要拆解整个驱动单元，日常更换锯片的耗时能控制在十分钟以内。设备的走线全部内置在框架的型钢空腔内，外部没有明露的线缆，避免车间内铁屑刮破线缆绝缘层，也方便日常清理设备表面的积屑，不会出现线缆缝隙卡铁屑难以清理的问题。

　　从实际使用的角度出发，这款圆锯的设计没有追求过高的自动化程度，核心围绕小型加工场景的灵活需求做结构优化，没有冗余的功能结构，整体故障率低，对操作人员的技能要求不高，新入职的车间操作人员经过简单培训就能上手操作，锯切精度能满足常规零配件下料的公差要求，不需要额外做二次校形处理，适合作为大型锯切设备的补充作业单元，承担零散、小批量的钢材锯切任务，平衡小批量加工的效率与设备使用成本。
