双工位托盘式自动上下料送料设备

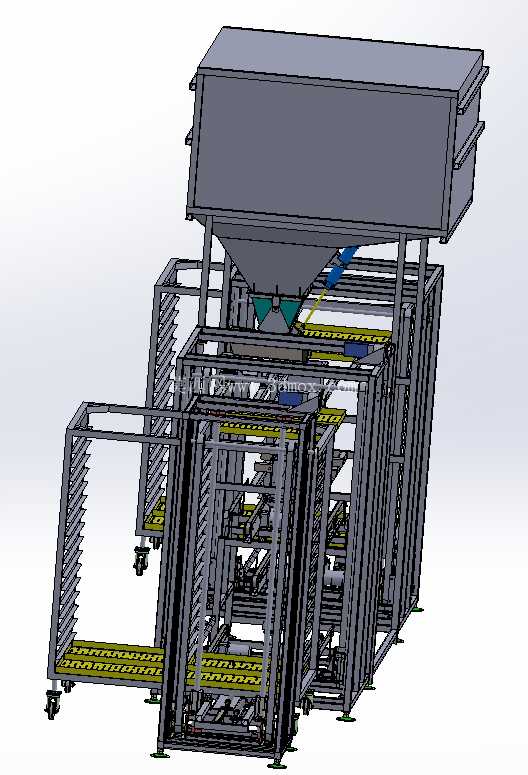

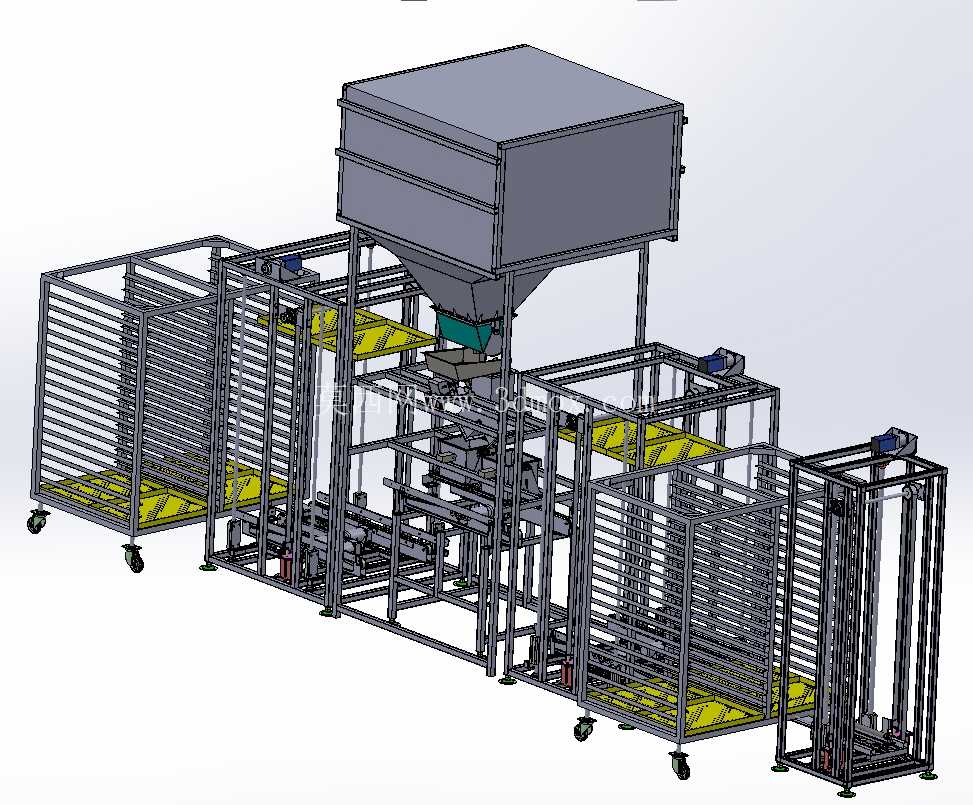

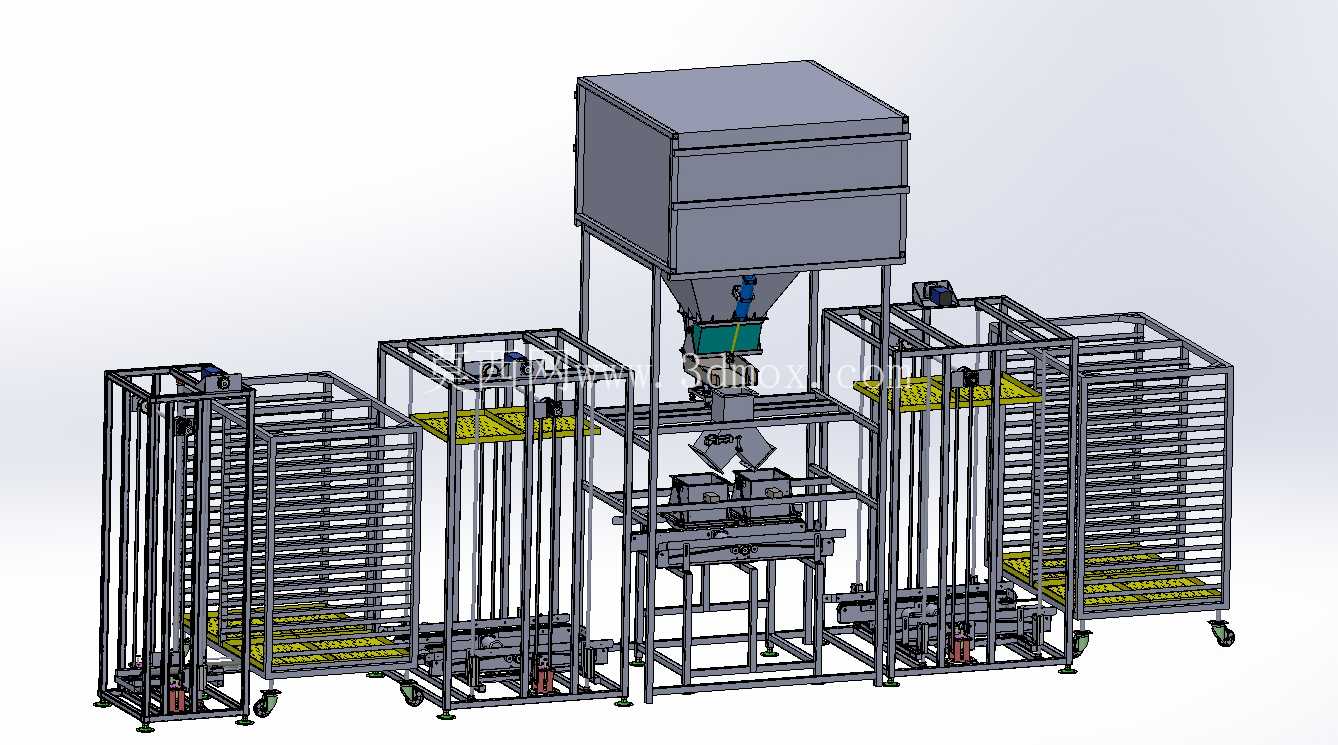

　　这套托盘式自动送料系统，主要面向批量加工产线的托盘类物料连续供料场景，常见于3C零部件组装、食品分装、小型五金件加工等需要周期性供给载具的工位，替代传统人工逐盘上料的重复作业，减少产线待料停顿时间。设备整体采用对称双工位料架布局，两侧带脚轮的层架式料仓可独立抽拉更换，单工位可堆叠存放多层带定位槽的标准托盘，料架底部配置的脚轮带刹车锁定结构，换料时可整体推出料架，补满空托盘或带料托盘后直接推回定位，无需逐盘搬运，适配产线快速换型的节拍要求。中间主体机架采用工业铝型材搭配钣金封板搭建，上层设置大容量储料料斗，可承接散状待分装物料，料斗下方配置定量出料机构，可按照预设单次出料量将物料装填到下方到位的空托盘内，完成物料的自动装盘作业。

　　料架与中间主机之间配置横向输送导轨，托盘在料架层位、装盘工位、出料位之间的转运，通过导轨上的推拉机构完成，推拉机构带托盘定位卡爪，可精准卡入托盘侧边的定位槽，避免转运过程中托盘偏移卡滞。设计阶段优先考虑了产线的安装边界，设备整体宽度适配常规车间1.8米宽的人行通道预留要求，长度方向双料架完全展开时的尺寸控制在4.2米以内，可直接对接现有产线的皮带输送线或倍速链工位，无需对原有产线地基做特殊改造，机架底部配置可调脚杯，可根据现场地面平整度调整设备水平度，抵消地面不平带来的导轨运行卡滞问题。

　　功能逻辑上，设备可自动检测料架内的托盘存量，当一侧料架的托盘全部用完时，自动切换到另一侧料架继续供料，此时操作人员可在不停机的状态下更换空料架、补满托盘，实现产线的连续不间断运行，装盘完成的满料托盘会被自动推送到出料端，对接下游加工或包装工位。料架的层间距可根据托盘实际高度做调整，层托板采用快拆式结构，更换不同规格托盘时只需调整层托板的安装高度即可，无需更换整套料架，适配多规格托盘的共线生产需求。上层储料斗的出料口配置可调节挡板，可根据物料的颗粒大小、装填量调整出料开度，避免物料卡堵或出料量偏差过大，料斗内侧做光滑导面处理，减少物料残留。

　　设备的所有运动部件均配置安全防护栏，护栏采用网格状钣金结构，既可以避免操作人员误触运动机构，也不会遮挡内部运行状态的观察视线，两侧料架与主机的对接位置配置到位检测传感器，料架未推到位锁定时设备不会启动运行，避免设备空转或托盘掉落。从结构建模的角度看，这套设备的铝型材机架采用标准欧标4040、4080型材搭建，连接部位均采用标准角件和螺栓固定，无特殊定制的焊接机架部件，加工装配难度低，后期维护更换配件也可直接采购标准件；导轨采用线性滑轨搭配同步带传动，传动平稳噪音小，适合车间长时间连续运行的工况；托盘的定位结构采用锥面导向销，即使托盘存在小幅位置偏差，也可通过导向锥面顺利导入定位工位，降低对料架堆叠精度的要求。
