连续式蔬菜浸泡清洗生产线三维设计

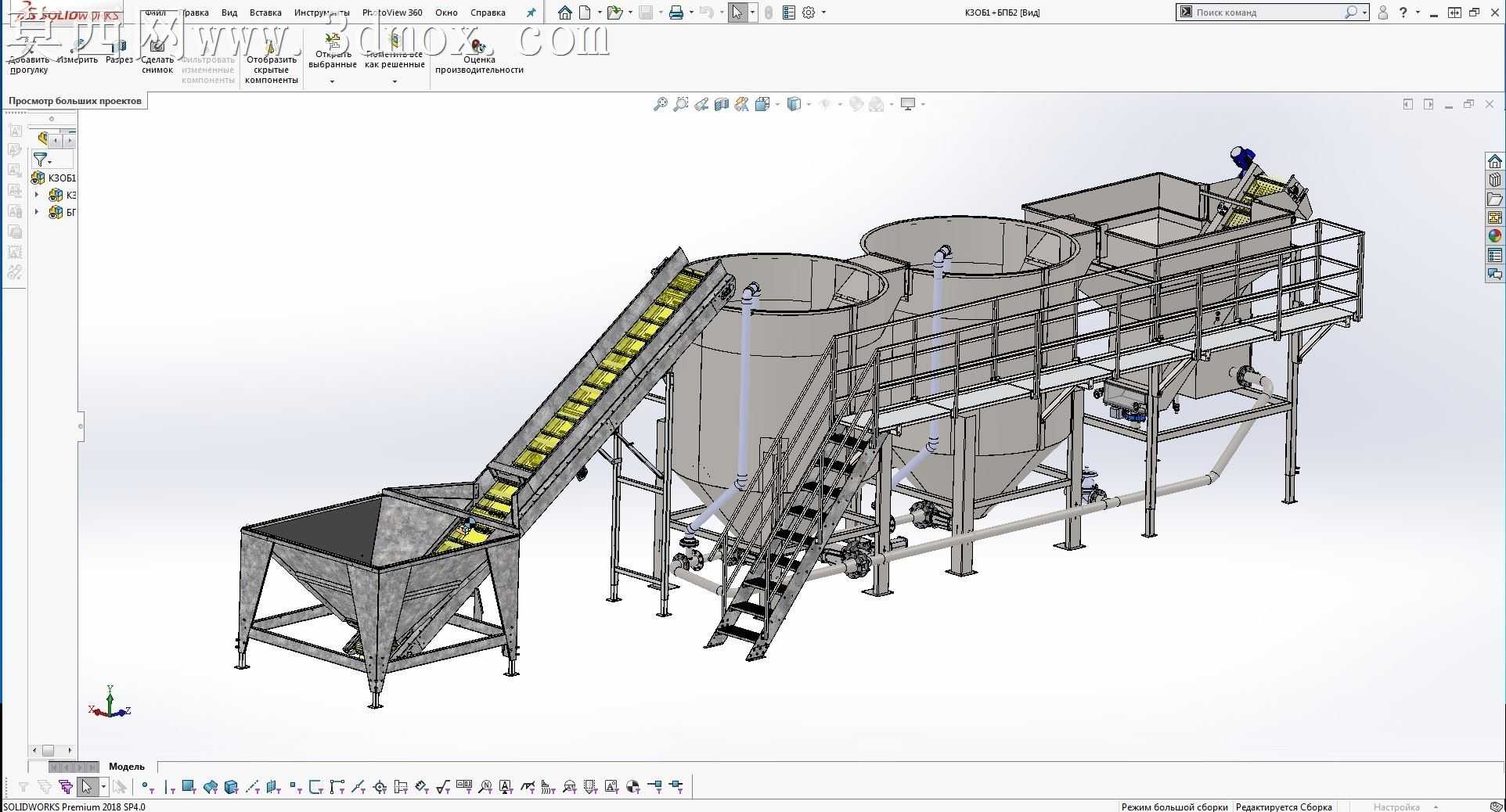

本套蔬菜浸泡清洗生产线采用三维参数化建模完成整体设计，建模过程中严格遵循食品加工设备的卫生设计规范与实际生产作业逻辑，对所有功能模块进行1:1比例还原。整体结构从左至右依次为倾斜式刮板上料机构、两级锥底浸泡槽体、鼓泡清洗仓、出料输送段，配套设置带安全护栏的操作检修平台与斜向步梯，各模块间通过管道、支架实现刚性连接，整体支撑腿采用可调式脚座设计，可适配不同平整度的车间地面安装需求。建模阶段对各部件的装配关系进行了完整约束，上料刮板的倾角、槽体的锥度、护栏的高度、步梯的踏步间距均符合人体工程学与设备作业的参数要求，刮板上设置的挡料结构可避免上料过程中蔬菜滑落，两级浸泡槽的锥底设计便于沉降泥沙与定期排污，槽体内部预留的管路接口可对接鼓泡发生装置与循环水系统，通过气流鼓动水体实现蔬菜表面杂质的充分剥离，上层操作平台预留了足够的检修空间，方便操作人员对槽内组件、管路阀门进行日常维护与清理。材质设计上，与蔬菜、水体接触的槽体、刮板、输送部件均采用食品级不锈钢材质，表面做亚光抛光处理，支架、护栏、步梯采用工业级不锈钢方管焊接成型，管道采用卫生级流体管路，所有棱角位置均做圆弧过渡处理，避免卫生死角与磕碰风险。设计思路围绕连续化蔬菜预处理作业需求展开，通过上料、浸泡、鼓泡清洗、出料的连续流程，替代传统人工清洗的低效作业模式，两级浸泡的结构可实现初泡去杂、深度清洗的分步处理，有效提升蔬菜清洗的洁净度与作业效率，整体结构布局紧凑，管路走向合理，既满足生产功能需求，也兼顾了设备安装、维护、清洁的便捷性，建模过程中对所有焊接位置、连接紧固件、阀门组件均做了精细化建模还原，可直接用于设备生产的图纸导出、装配指导与作业仿真验证。
