堆肥转筒式造粒设备三维结构设计

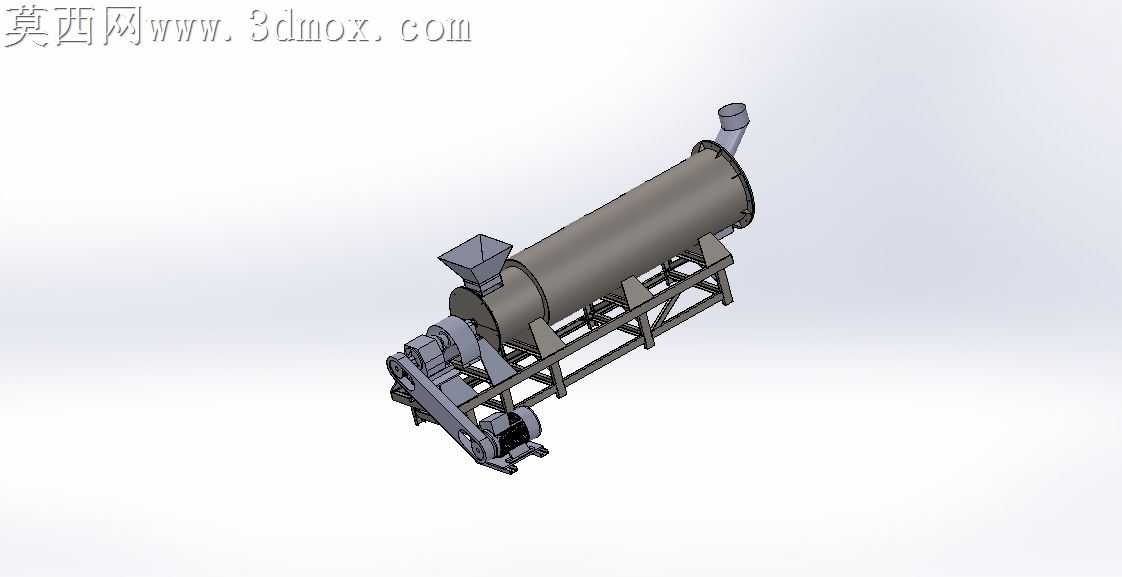

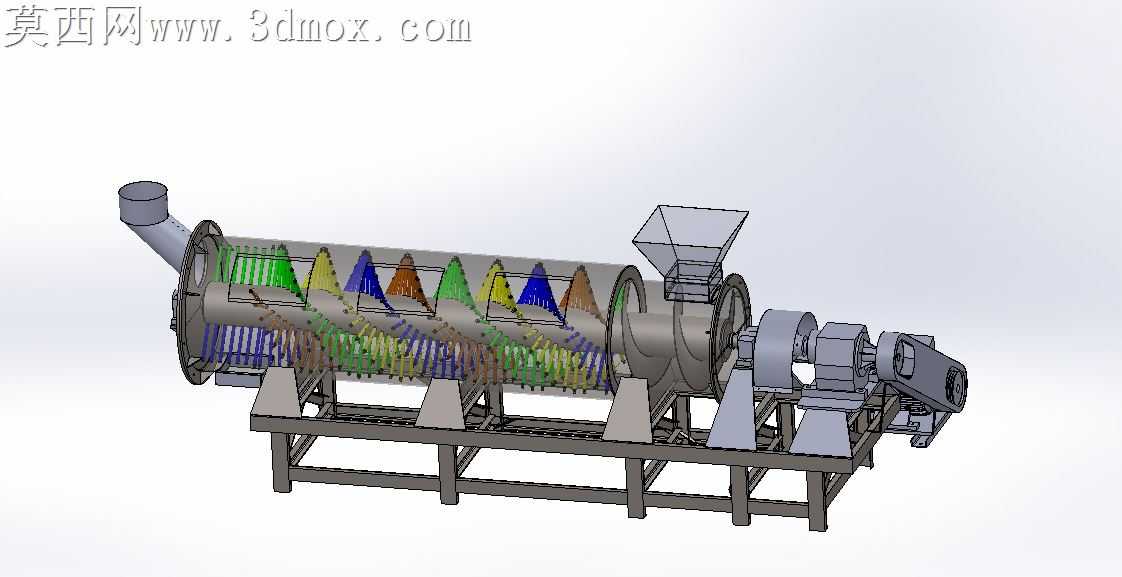

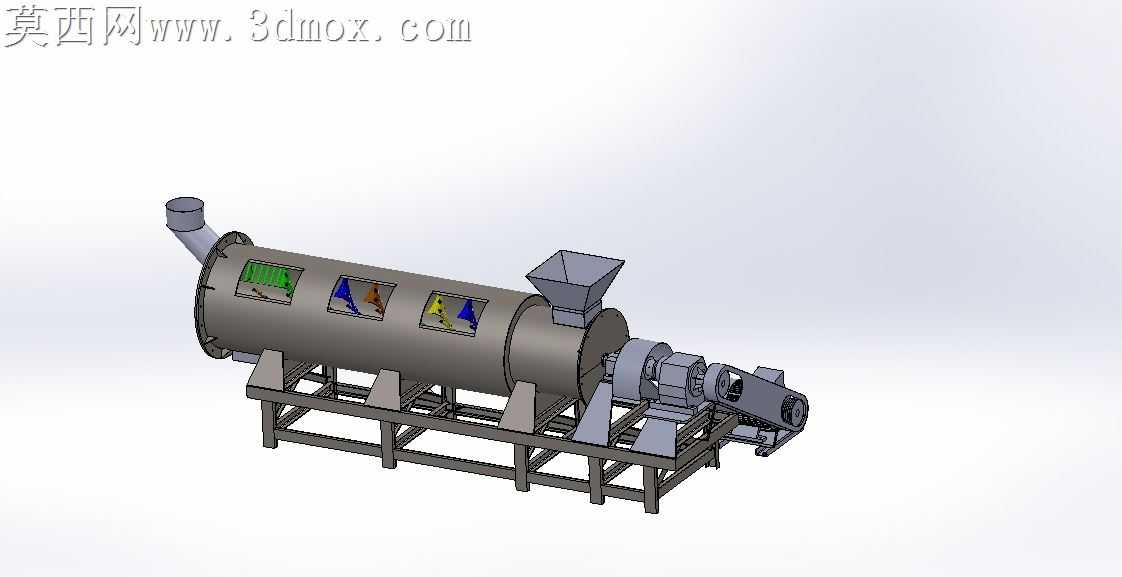

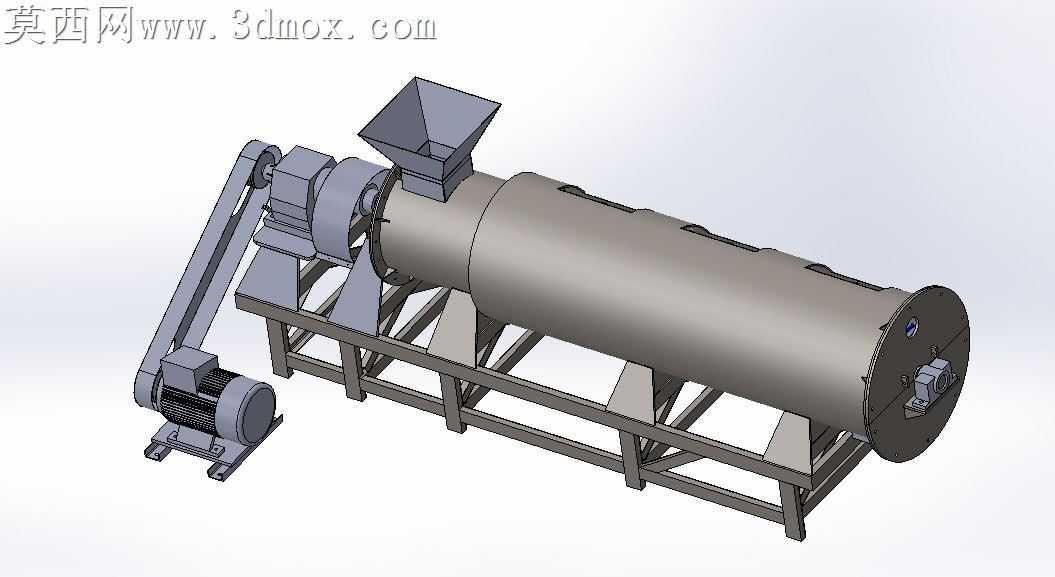

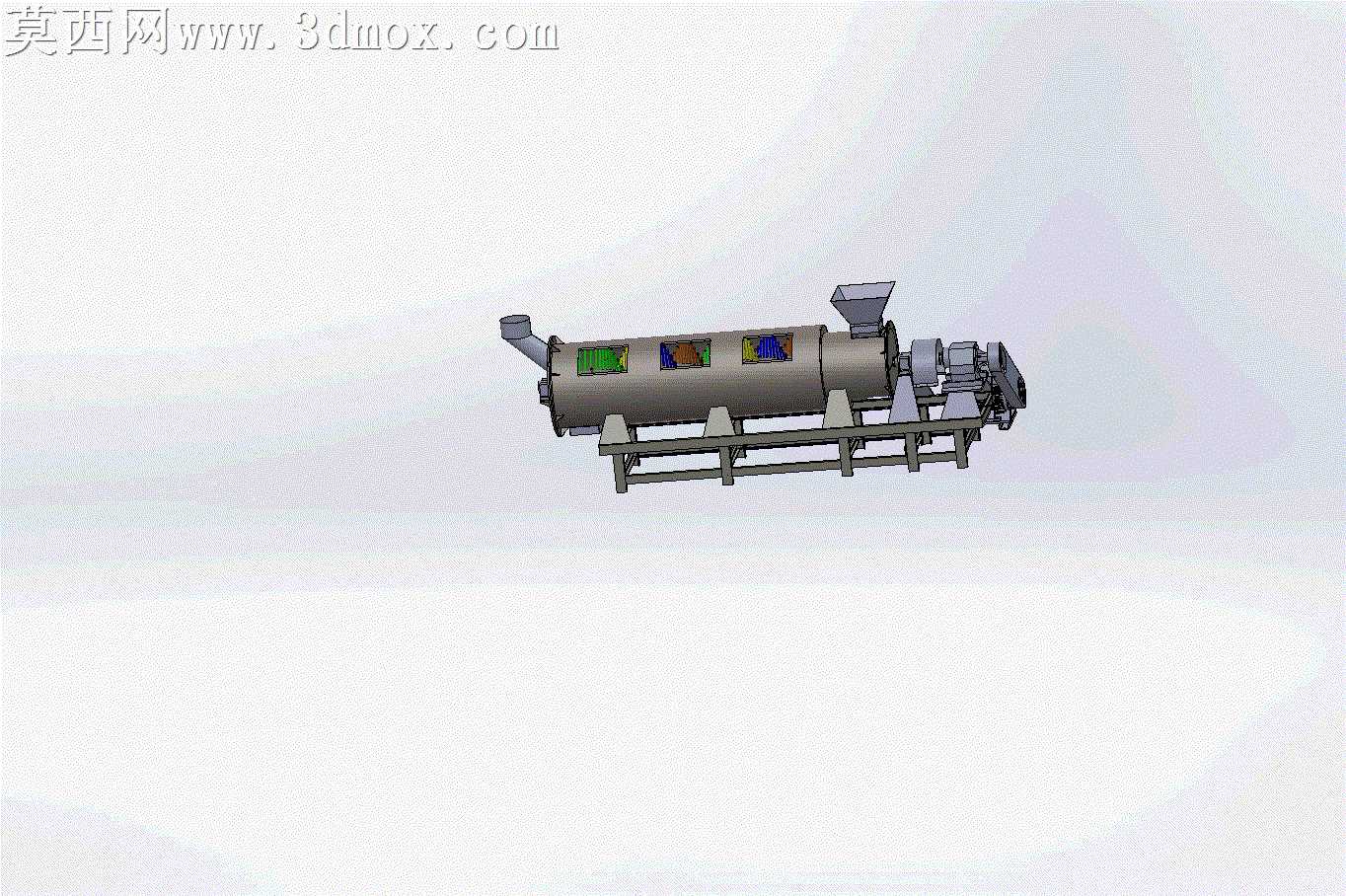

本模型为堆肥转筒式造粒设备的三维设计成果，建模过程采用SolidWorks完成全参数化零件搭建与装配约束，首先针对设备核心的卧式转筒主体进行结构拆解，分别完成筒身、进出料接口、机架支撑、驱动端组件的独立建模，所有零件均按照实际加工装配逻辑添加同轴、重合、间距等配合约束，确保整体装配体无干涉、可实现虚拟运转模拟。渲染阶段针对不同部件赋予对应材质属性：转筒筒身采用哑光金属钢材材质，表面添加轻微使用磨损质感以贴近工业设备实际状态；机架支撑结构赋予深灰色结构钢材质，突出承重结构的厚重感；驱动端的电机、传动部件分别做铸铁与机加工金属的材质区分，进料斗、出料口则采用耐磨合金材质表现，筒身观察窗添加半透明玻璃材质，既还原设备真实外观，也可直观展示内部腔体结构。结构设计上，该设备采用卧式长筒布局，进料端设置倾斜进料斗方便堆肥原料连续投入，筒身沿轴向设置多组观察检修窗口便于日常维护，底部采用分段式机架支撑保证长筒运转的稳定性，驱动端集成电机与传动组件为筒身旋转提供动力，可将投入的堆肥原料在筒内通过翻滚、挤压、团聚作用，转化为直径2-10毫米的均匀小颗粒，整体结构兼顾连续生产的稳定性与维护便捷性。设计思路围绕有机肥堆肥原料的造粒需求展开，在保证造粒成型效果的前提下，优化了筒体长径比与支撑点位分布，降低设备运转过程中的振动幅度，同时简化了易损部件的拆装结构，便于后期设备的运维与部件更换，整体模型结构完整，各部件连接逻辑清晰，可直接用于设备方案展示、结构优化参考以及相关教学演示使用。
