三排重载滚子输送链条结构设计

这款三排重载滚子链的设计，最初是针对钢厂冷床输出段、重型板式给料机这类大载荷、存在冲击工况的传动需求展开的，区别于普通单排、双排链条，三排结构的核心是在不改变单节节距、不增加链条整体安装高度的前提下，将单节承载能力提升近2.7倍，适配那些安装空间受限但传递扭矩要求高的设备点位。从实际应用场景来看，这类链条除了冶金输送线，还常被用在矿山破碎设备的给料机构、重型叉车的举升传动、大型农机的动力传输单元，甚至部分港口集装箱输送线的驱动端也会采用同规格的多排链条，核心原因就是多排链的载荷分布更均匀，即便其中某一排出现轻微磨损，剩余排数仍能短时间维持设备运转，不会出现瞬间断链导致的全线停机。

设计过程中首先要确定的是节距匹配性，24B规格的链条对应标准节距38.1mm，滚子直径25.4mm，内节内宽25.4mm，这些基础参数是和标准链轮啮合的核心边界，建模时每一个链节的铰接间隙都留了0.15-0.2mm的活动量，既保证链条弯折时不会出现卡滞，也避免间隙过大导致传动时的冲击噪音和多边形效应放大。三排链的外链板是一体化的长销轴结构，销轴和外链板之间采用过盈压装，过盈量控制在0.02-0.03mm，防止重载运转时销轴出现轴向窜动，而内链板和套筒之间同样是过盈配合，套筒和滚子之间则是间隙配合，保证滚子在链轮齿沟啮合时可以自由转动，减少齿面和滚子的滑动磨损。

从安装边界来看，这款三排链的总宽度是单排链的2.8倍左右，对应的链轮齿宽需要匹配三排链轮的标准齿槽间距，安装时两轴的平行度误差需要控制在千分之二以内，否则会出现链条单侧偏磨，大幅缩短使用寿命。链条的张紧行程设计时需要预留至少两个节距的调节量，因为链条在初始跑合阶段会出现一定的结构伸长，后期正常磨损阶段的伸长量达到原长度的3%时就需要更换，避免跳齿。和普通单排链不同的是，三排链的润滑要求更高，因为中间排的铰接点很难被普通飞溅润滑覆盖，建模时特意在每节外链板的销轴端部预留了注油孔位置，可以适配集中润滑系统，直接将润滑油注入套筒和销轴的铰接间隙，减少干摩擦导致的早期失效。

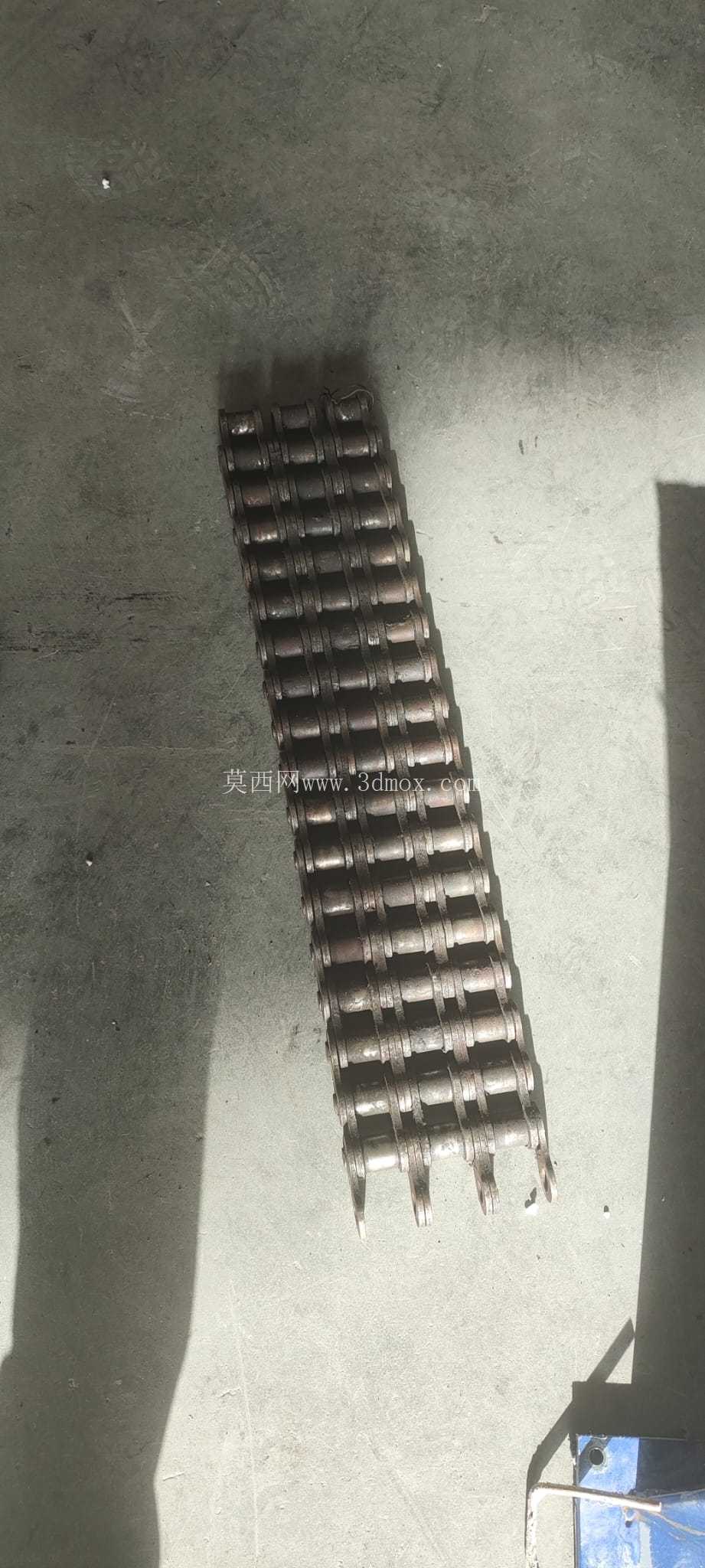

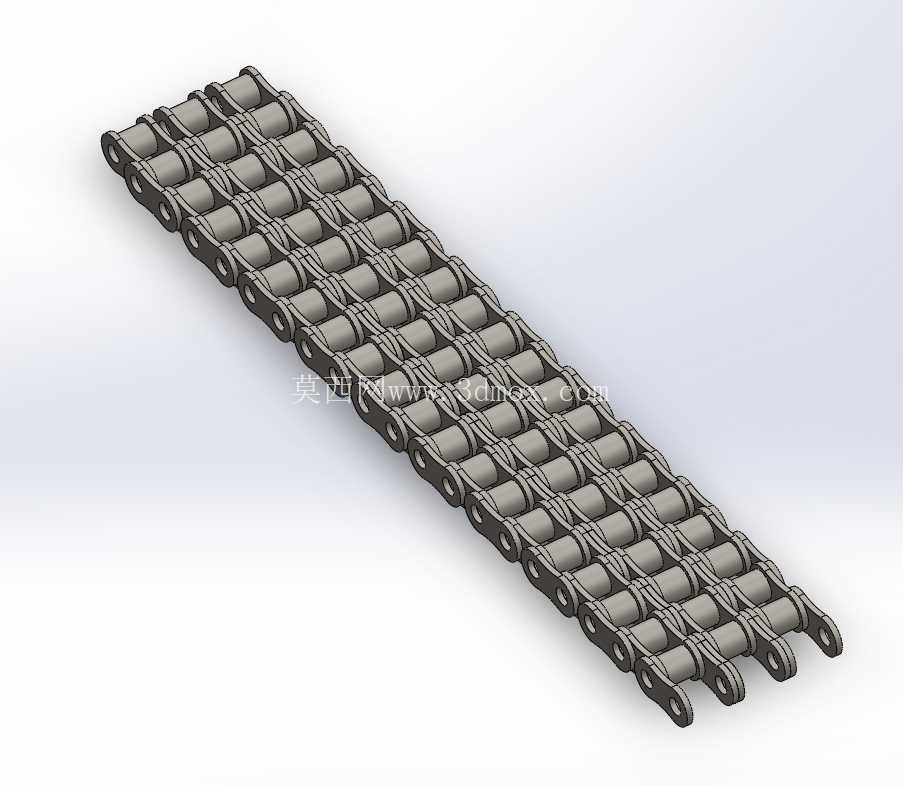

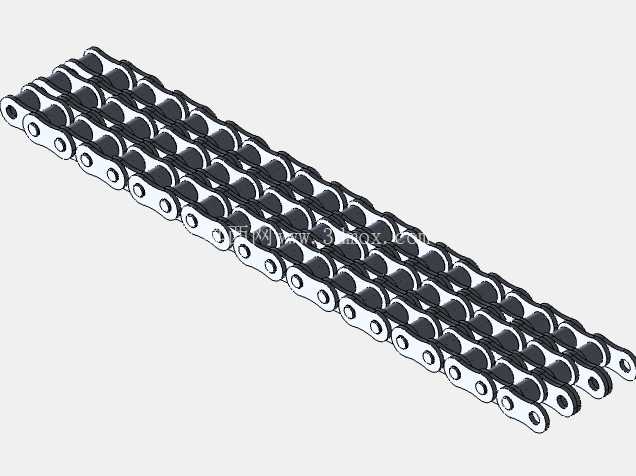

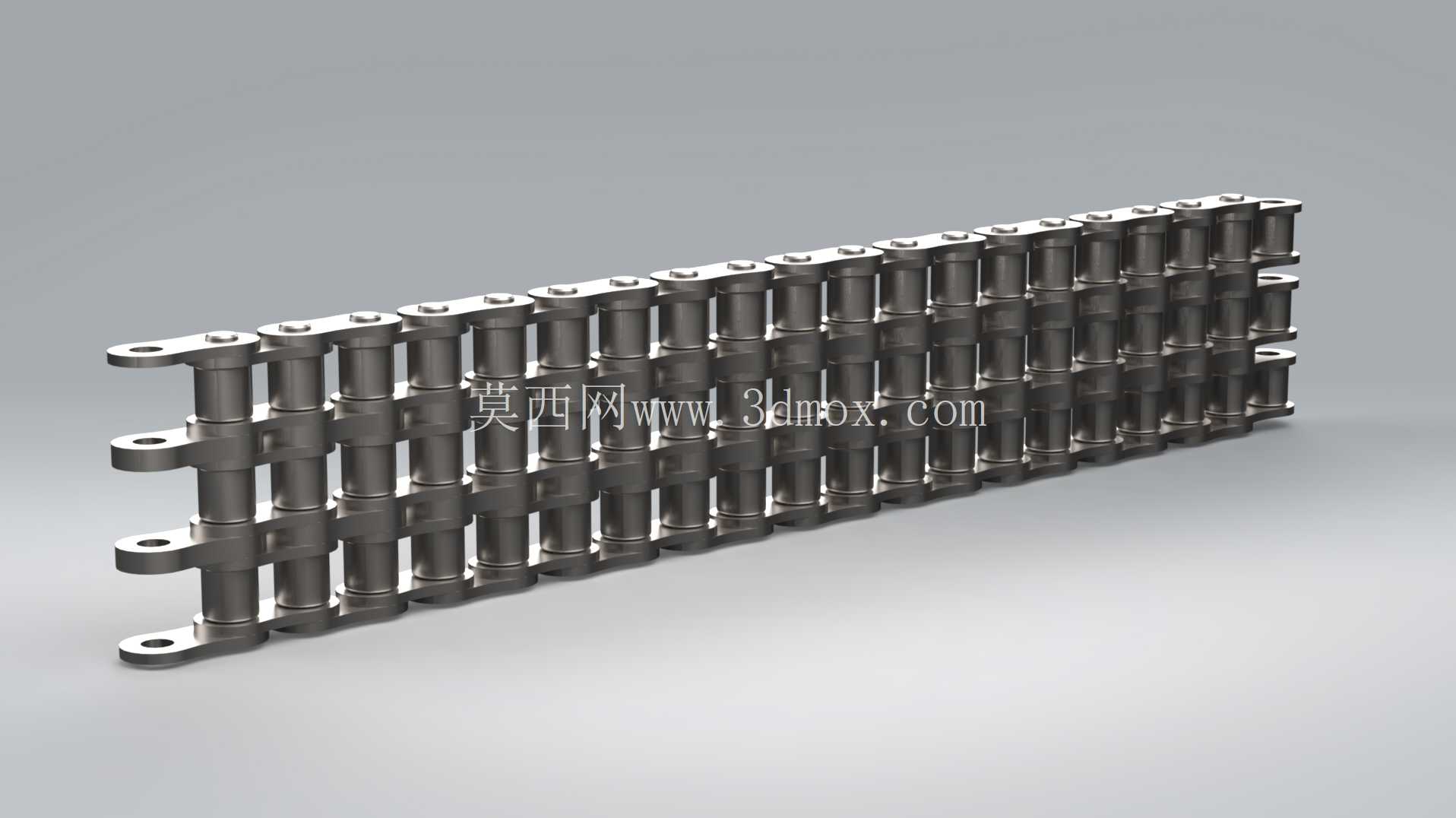

实际选型时，这类三排链的极限拉伸载荷能达到240kN以上，远高于同节距的单排链，适合低速重载的传动场景，运行速度一般不超过2m/s，如果速度过高，多排链的多边形效应带来的动载荷会成倍增加，反而会加速链条和链轮的磨损。建模过程中每一个链节的倒角都做了还原，链板端部的45度倒角是为了避免链条运转时和相邻部件出现剐蹭，滚子两端的圆角则是为了更好地导入链轮齿沟，减少啮合冲击。很多工程师在做链条建模时容易忽略链节的活动角度限制，这款24B三排链的单节弯折角度最大为14度，对应最小啮合链轮齿数为15齿，如果链轮齿数过小，会导致链条弯折角度超过极限，出现铰接点卡死、应力集中断板的问题。

从结构细节来看，链板采用的是腰型孔设计，这种结构可以在保证链板抗拉强度的前提下，减少链板的应力集中点，相比直边链板，腰型链板的疲劳寿命能提升30%以上，尤其是在频繁正反转、有冲击载荷的工况下，腰型结构的优势会更明显。销轴的表面做了硬化处理，表面硬度达到HRC55以上，深度1.5-2mm，芯部保持足够的韧性，既保证铰接面的耐磨性能，也能承受冲击载荷下的剪切力，不会出现销轴断裂的问题。很多现场维护的问题都出在安装时的销轴锁片漏装，这款链条的销轴两端都设计了卡簧槽，配套的轴用弹性挡圈可以防止销轴轴向窜动，建模时卡簧槽的位置和深度都严格按照标准执行，保证挡圈安装后不会突出链板表面，避免运转时和导轨、护板发生碰撞。
