施密特空间连杆耦合传动机构

施密特耦合机构属于空间连杆传动类的核心功能部件，这类机构最早被应用在需要实现平行轴间大偏心距传动的工业场景中，区别于常规齿轮传动、带传动对轴系同轴度的严苛要求，它能在输入轴与输出轴存在持续变动偏心量的工况下，保持稳定的等角速度传动，不会出现普通万向节传动过程中的转速波动问题，这一特性让它在很多特殊传动场景里具备不可替代性。

从实际应用场景来看，这类耦合机构常被部署在包装生产线的工位进给单元、纺织机械的纱线卷绕驱动端、轻工设备的变间距输送模组中，尤其是在设备运行过程中输入输出轴的相对中心距会发生动态偏移的工况下，比如需要频繁调整工位间距的多工位装配设备，传统刚性联轴器完全无法适配这种偏心变动，弹性联轴器的补偿量又十分有限，而施密特耦合机构可以在偏心距达到连杆长度三分之一的工况下持续稳定运行，不需要额外增加轴系调整的辅助结构，能大幅简化设备的整体传动布局。

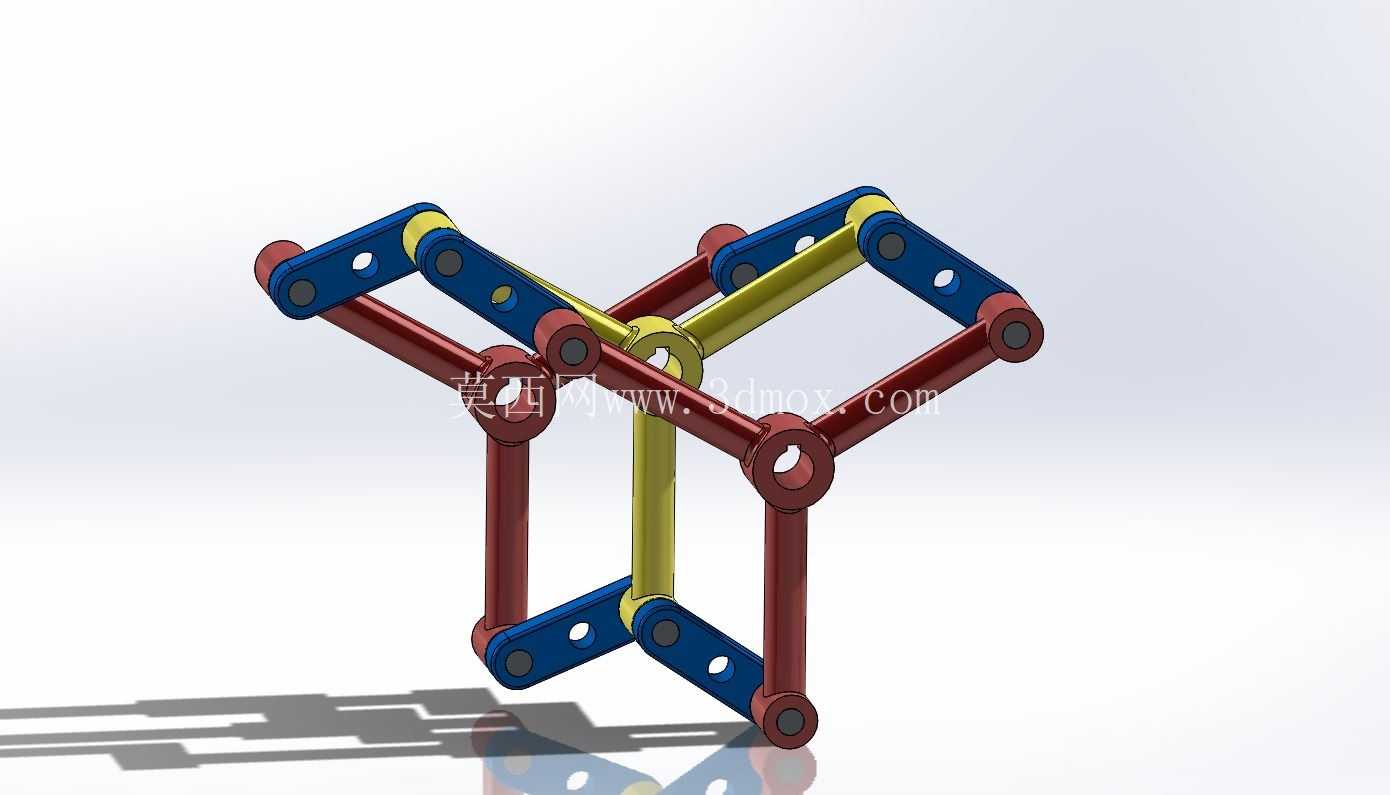

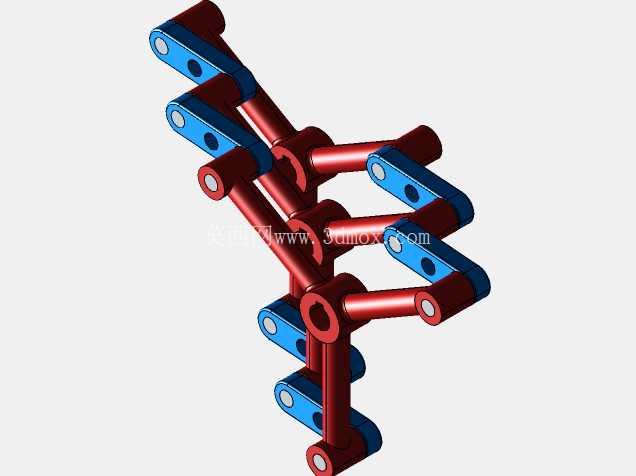

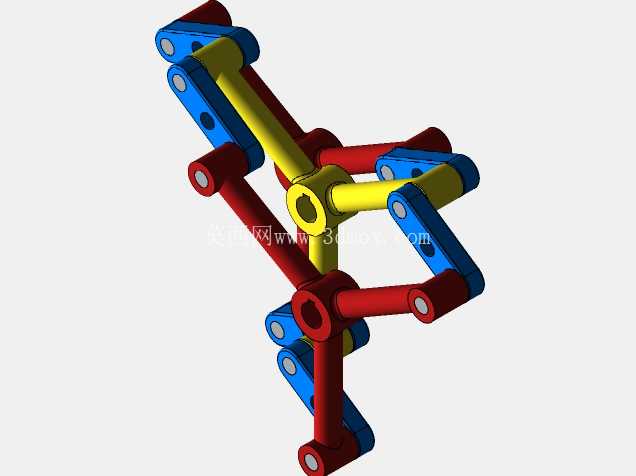

从功能特性上分析，这套机构的核心是三组对称布置的平行四边形连杆组，每组连杆通过铰接销轴串联输入盘、中间连接盘与输出盘，所有铰接副的转动轴线都保持平行，依靠连杆的平面转动自由度来补偿两轴之间的偏心位移。传动过程中输入盘的转动会通过三组连杆同步传递到输出盘，由于平行四边形机构的运动特性，输出盘的角速度始终与输入盘完全一致，不会产生传动比波动，也不会带来附加的动载荷，这对于需要保证传动同步精度的工位来说至关重要，比如印刷设备的辊筒进给、包装设备的切刀同步驱动，都需要这种无波动的等速传动来保证加工精度。

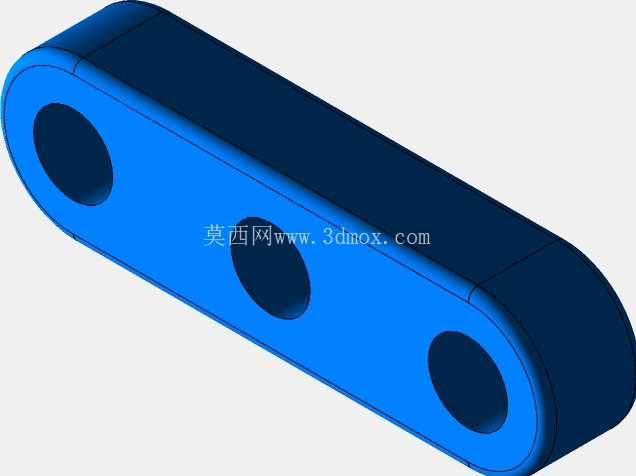

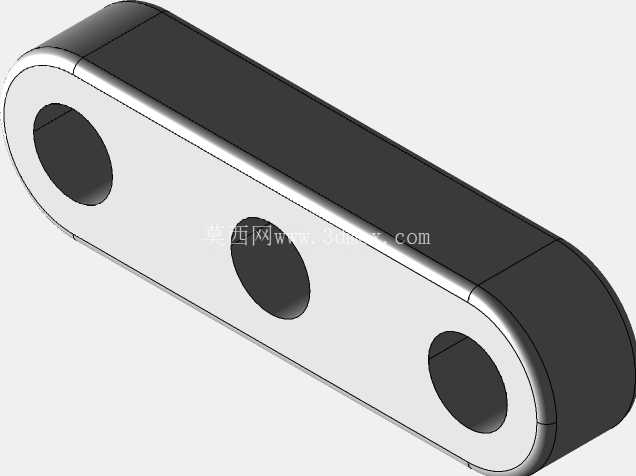

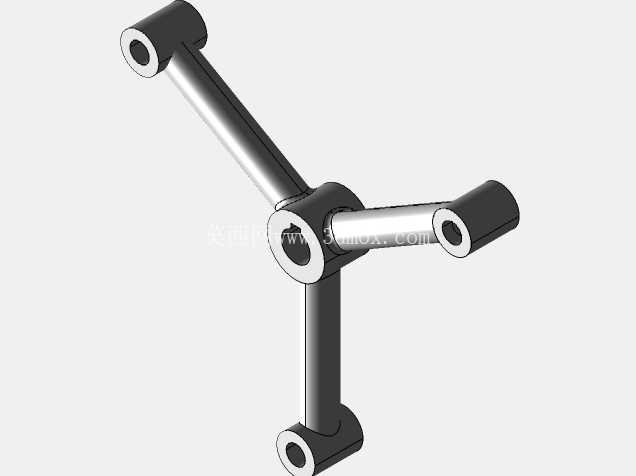

在设计思路层面，这套模型的连杆布局采用了120度圆周均布的结构，这种对称布置能让机构在运转过程中各铰接点的受力更加均衡，避免单侧连杆受力过大导致的磨损加剧问题。每段连杆的长度都经过严格匹配，三个铰接点的中心距完全一致，保证运动过程中不会出现卡滞或过约束问题。铰接位置采用了通孔式的销轴安装结构，预留了标准销轴与轴套的安装空间，实际加工时可以根据载荷大小选配铜套或者滚针轴承来降低铰接副的摩擦阻力，提升机构的使用寿命。输入盘与输出盘的中心都预留了轴孔与键槽位置，能够直接与标准直径的传动轴配合安装，不需要额外设计连接法兰。

关于外形尺寸与安装边界，这套机构的整体径向尺寸由连杆长度决定，轴向尺寸则是三层盘片与连杆的叠加厚度，安装时需要保证输入轴与输出轴的轴线保持平行，允许的最大偏心距不能超过单根连杆的有效铰接长度，否则会导致连杆运动到死点位置出现卡滞。机构运转过程中，连杆会在径向平面内做圆周平动，因此安装时需要在机构径向预留足够的运动避让空间，不能有其他结构件伸入连杆的运动包络范围内，避免出现运动干涉。铰接销轴的轴向需要做限位处理，防止高速运转过程中销轴窜出导致机构解体，通常可以在销轴端部加装卡簧或者轴端挡圈来实现轴向固定。

从实际选型适配的角度来看，这类耦合机构的传动扭矩上限由连杆的截面强度与铰接销轴的抗剪强度决定，设计时可以根据实际传递的扭矩大小调整连杆的截面尺寸与销轴直径，不需要改变整体的运动布局。如果应用在有腐蚀或者高粉尘的工况下，还可以在铰接位置增加密封结构，防止粉尘进入铰接副加剧磨损。相比于其他偏心传动机构，施密特耦合的传动效率更高，维护点更少，不需要定期调整张紧结构，长期运行的稳定性更优，尤其适合在长期连续运转的自动化生产线上使用。
