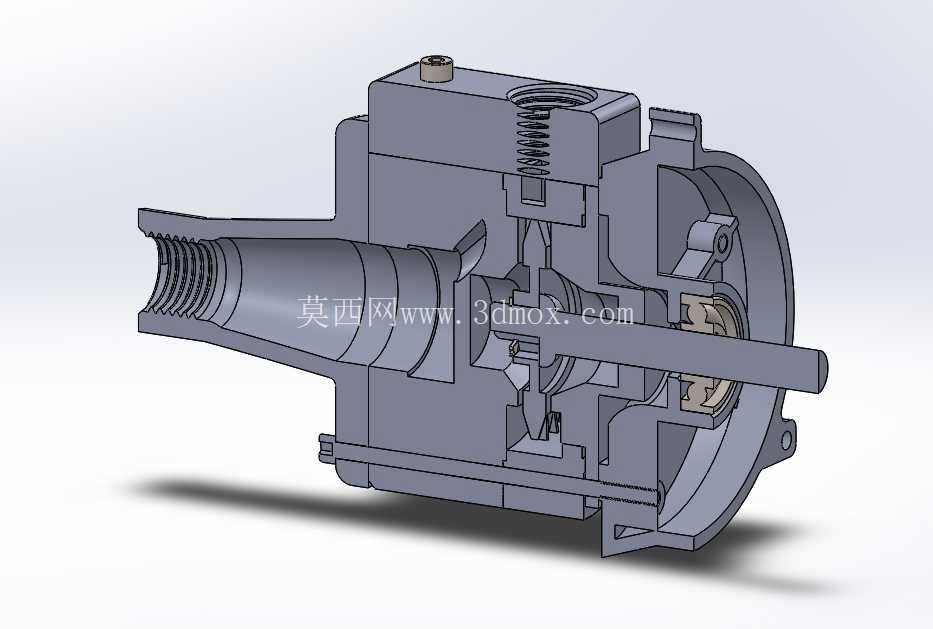

耐腐自吸式聚丙烯流体输送泵结构

　　这款聚丙烯材质的流体输送泵，核心定位是解决强腐蚀工况下的液体输送需求，在化工试剂加注、电镀槽液循环、实验室腐蚀性介质转运、小型污水处理加药环节都有明确的应用场景，区别于常规金属泵体易被酸碱腐蚀的短板，整机过流部分全部采用均聚聚丙烯材质注塑加工成型，材料本身耐受绝大多数常温下的酸、碱、盐类溶剂，避免了金属泵长期接触腐蚀介质出现的锈穿、叶轮卡滞、密封漏液问题。从结构设计逻辑来看，这款泵采用了集成式自吸结构，泵腔内部预留了储液腔空间，首次加注引液后再次启动无需重复灌泵，依靠叶轮高速旋转形成的负压差即可将低位储槽内的液体吸入泵腔，省去了常规离心泵必须配置底阀、每次启动前灌泵的繁琐操作，对于安装位置高于液位的中转输送场景适配性极强。

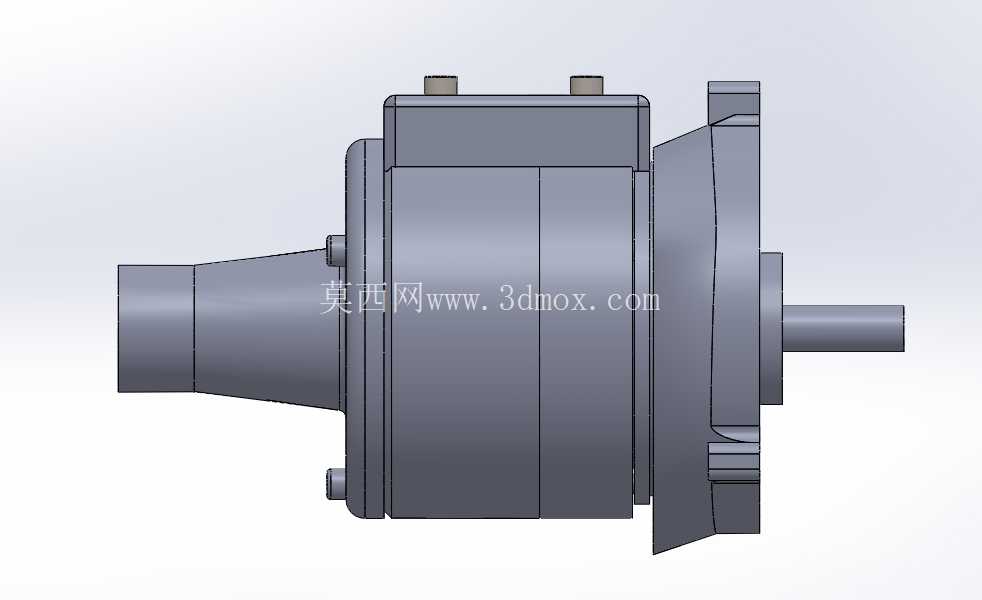

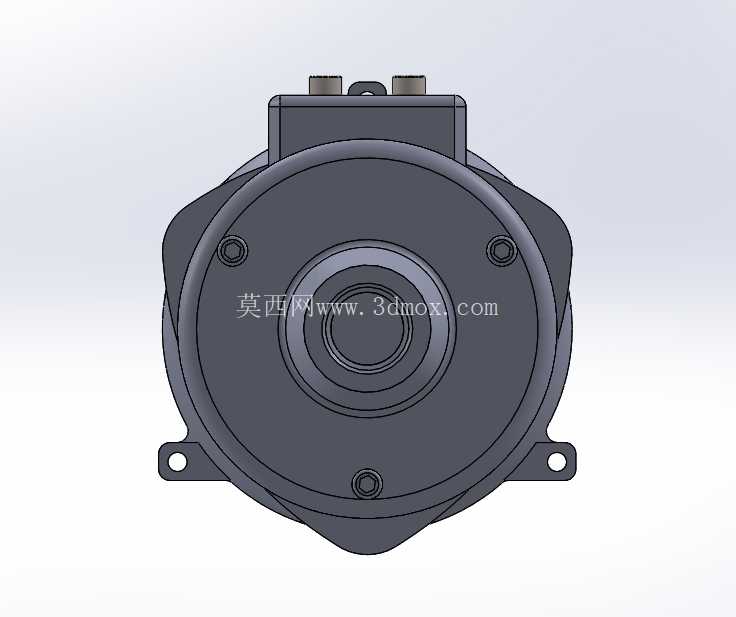

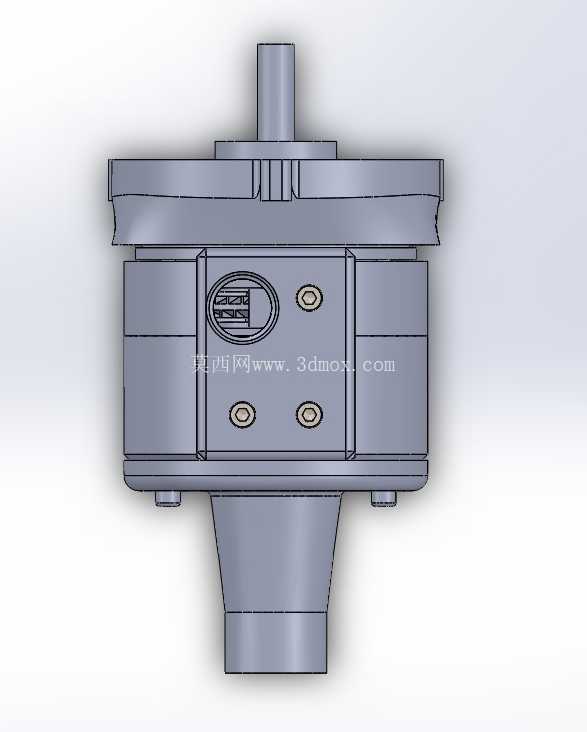

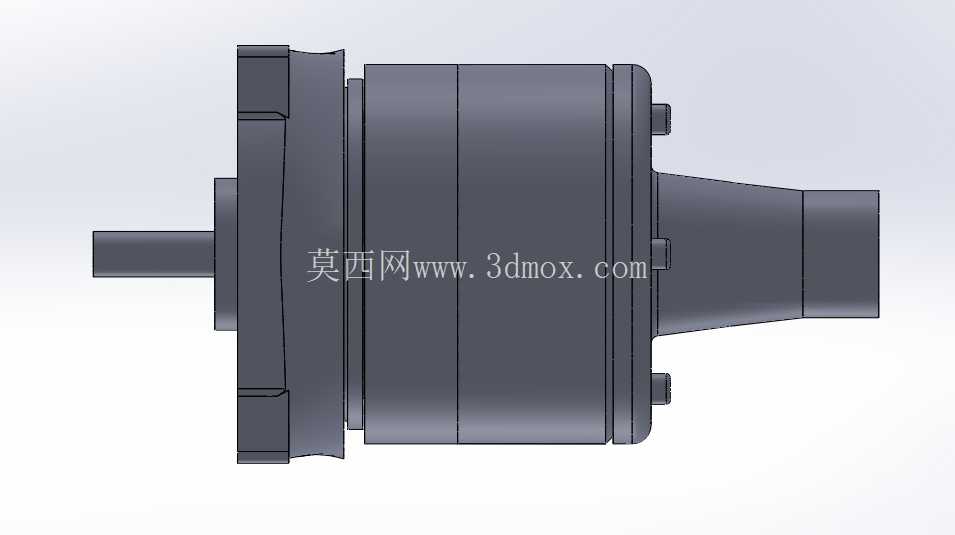

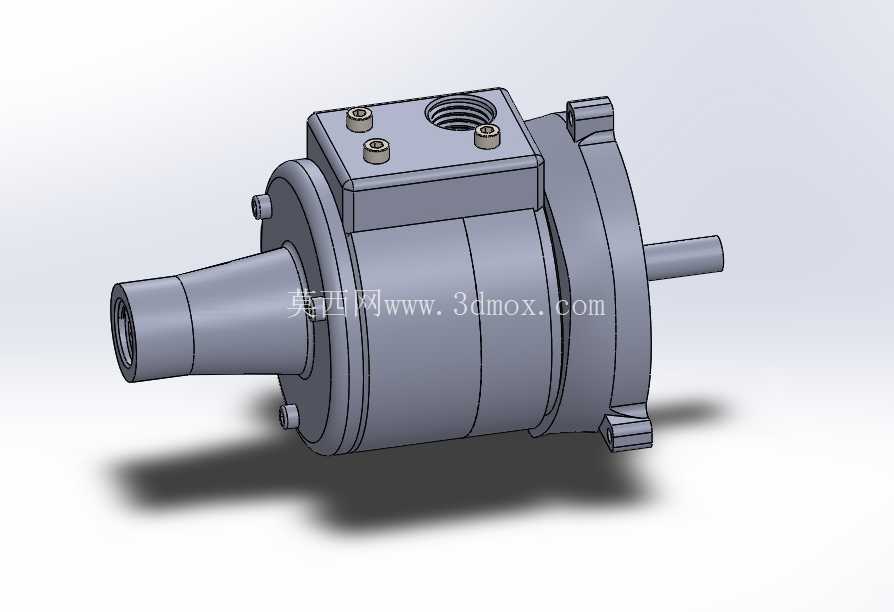

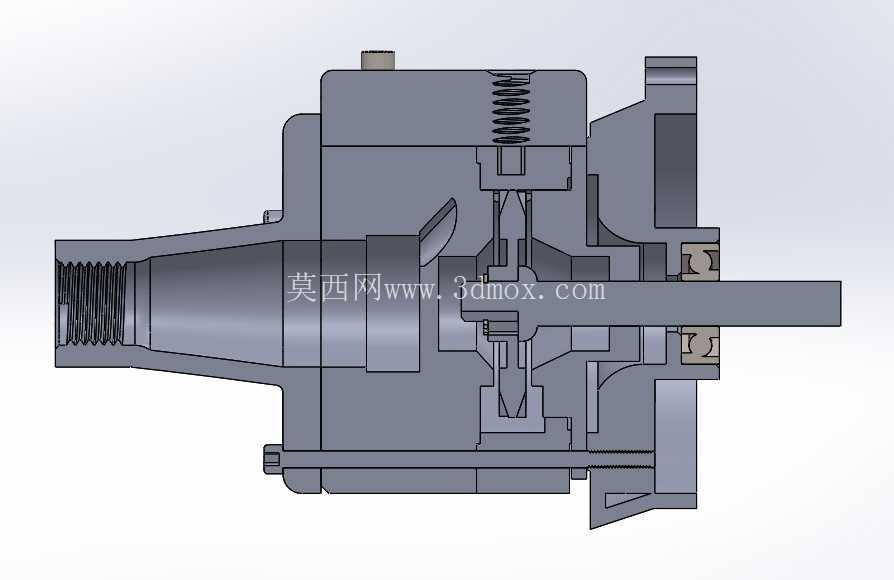

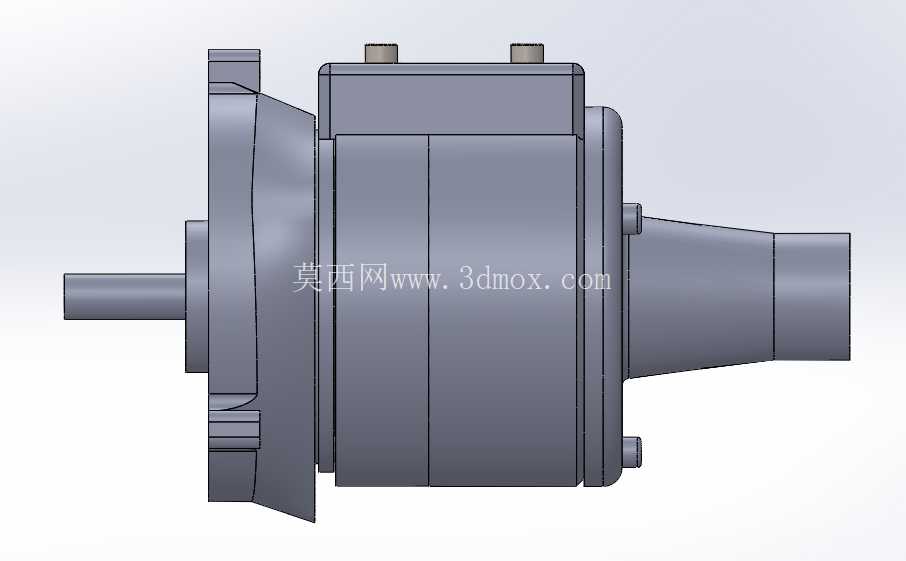

　　泵体的进出液接口采用了同轴侧置布局，进液端为锥度快插式接口，可直接匹配对应外径的耐腐蚀软管，无需额外加工法兰连接结构，出液端为内螺纹接口，可适配硬管或者带螺纹接头的软管连接，接口周边做了加厚凸台设计，避免管路安装时拧紧力矩过大导致泵体开裂。泵体的安装脚采用了一体化注塑成型的支耳结构，两个支耳上预留了标准安装孔位，既支持水平卧式安装在设备机台平面上，也可以通过支架转换实现垂直立式安装，安装边界上，整机轴向总长度控制在紧凑型区间，最大径向尺寸不超过常规同流量金属离心泵的七成，对于安装空间局促的小型集成设备、移动加药小车这类场景十分友好。泵的动力输入端采用了标准轴伸结构，可直接匹配常规的微型电机输出轴，轴封位置采用了耐腐蚀机械密封结构，密封摩擦副选用陶瓷与氟橡胶材质，既可以耐受输送介质的腐蚀，也能避免长期运行出现的轴封漏液问题，相比传统填料密封，机械密封的运行摩擦阻力更小，长时间运转的温升更低，不会因为摩擦过热导致聚丙烯泵腔出现变形。泵腔顶部预留了排气螺塞孔，首次加注引液时可以拧开螺塞排净泵腔内的空气，确保自吸功能正常触发，日常维护时也可以通过这个孔位排空泵腔内残留的介质，避免长期停机时残留介质结晶卡滞叶轮。

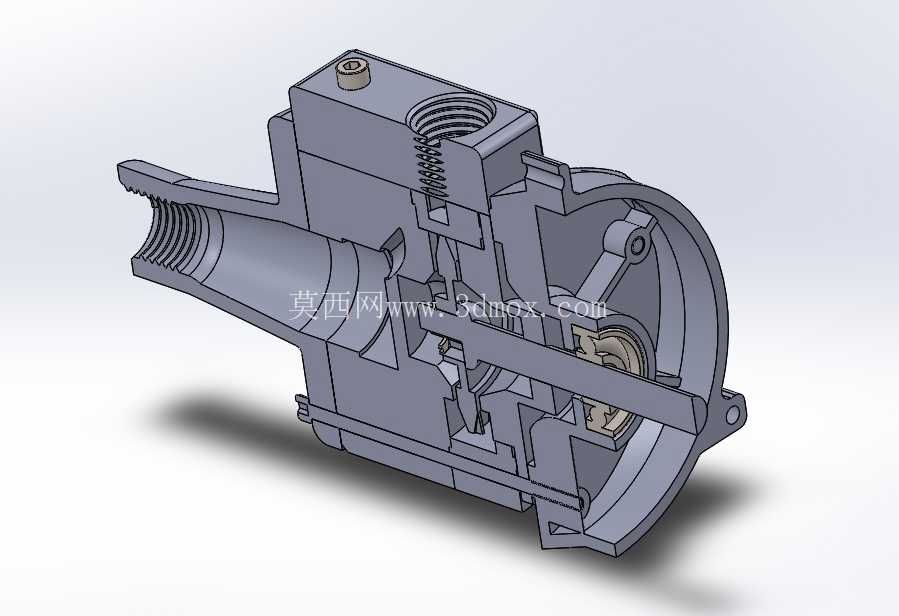

　　叶轮采用了半开式结构设计，对于输送含有少量细小固体颗粒的介质也有一定的通过能力，不会像闭式叶轮那样因为少量颗粒进入流道就出现卡滞，适配的介质场景更宽泛，比如电镀槽里含有少量阳极泥的槽液、污水处理环节含有少量絮凝沉淀物的加药介质都可以正常输送。从建模细节来看，泵体的所有壁厚都做了均匀化处理，相邻壁厚差控制在合理区间，避免注塑成型时出现缩痕、气孔等工艺缺陷，所有棱角位置都做了圆角过渡，既可以降低流体在泵腔内的流动阻力，也能减少应力集中，提升泵体整体的结构强度，在承受管路应力或者轻微震动时不会出现开裂问题。

　　这款泵的流量与扬程参数定位在中小流量区间，适合小流量连续循环或者定点加注的工况，相比大型防腐泵，它的自重更轻，整机重量不到同参数金属泵的三分之一，移动和安装都十分便捷，而且聚丙烯材料本身的绝缘性能优异，在输送易燃易爆类腐蚀性介质时，不会因为金属碰撞产生火花，安全性更有保障。在实际选型应用中，需要注意介质温度不能超过聚丙烯材料的长期耐受温度，避免泵体出现软化变形，同时安装时要注意泵轴与电机轴的同轴度偏差控制在允许范围内，避免轴封承受额外的径向力，缩短密封使用寿命，管路连接时不要过度施加拧紧力矩，必要时可以在螺纹位置缠绕聚四氟乙烯生料带实现密封，减少对泵体接口的应力损伤。
