汽车冷却系统水泵端盖结构设计

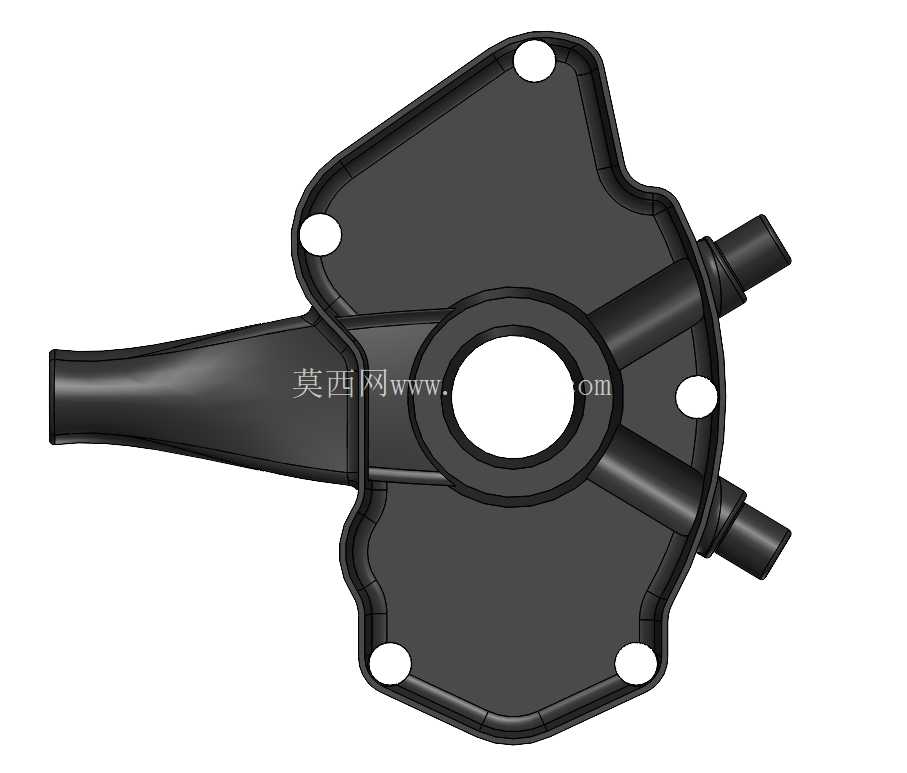

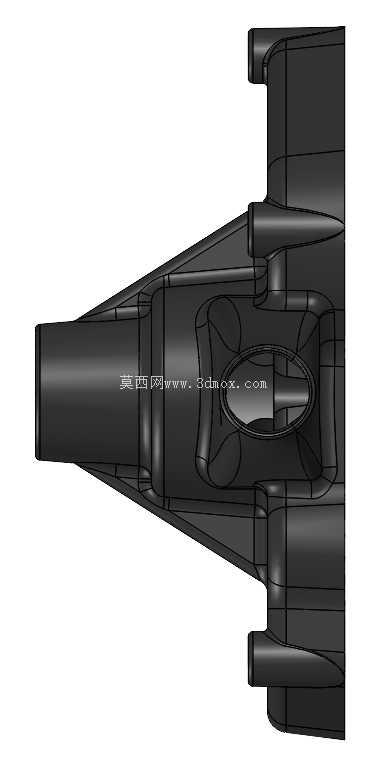

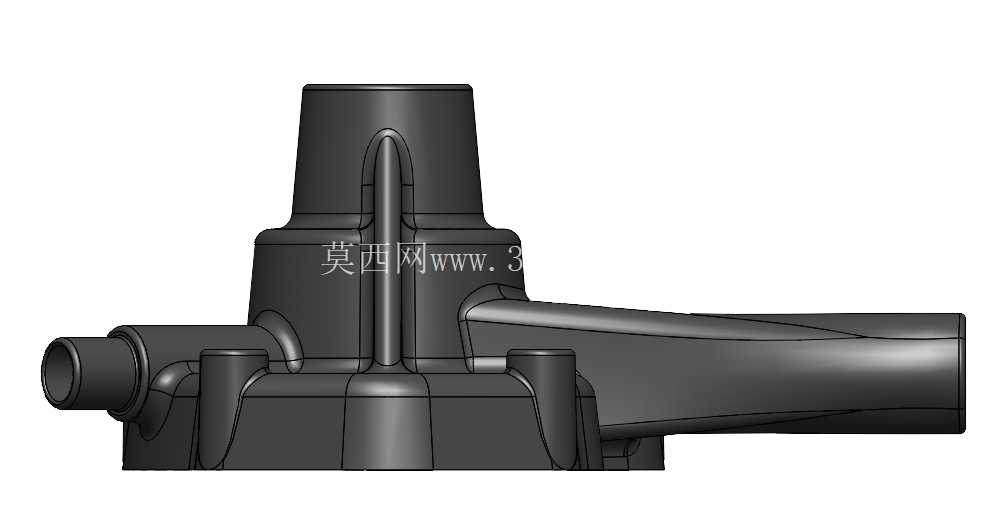

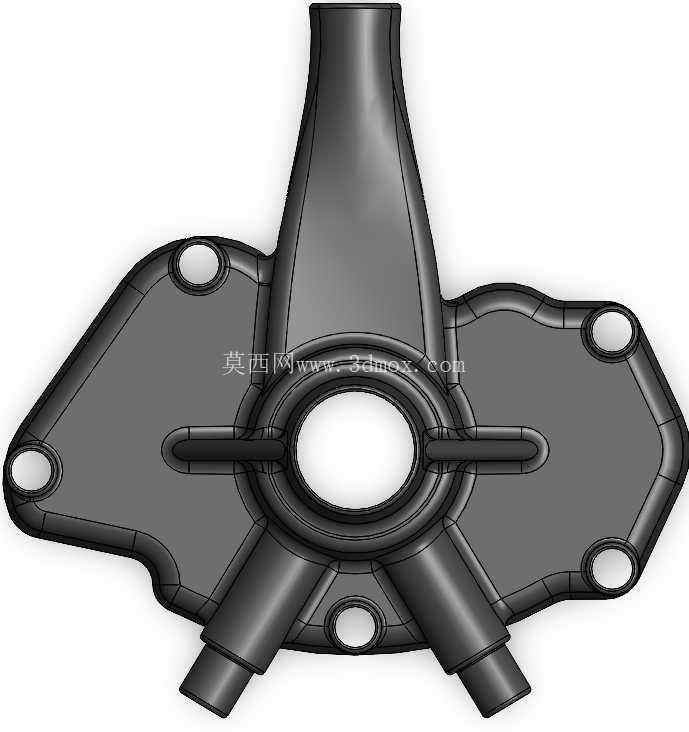

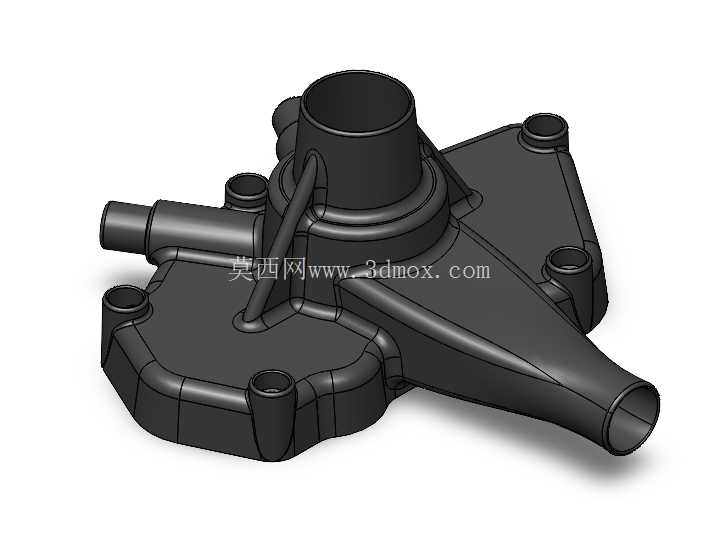

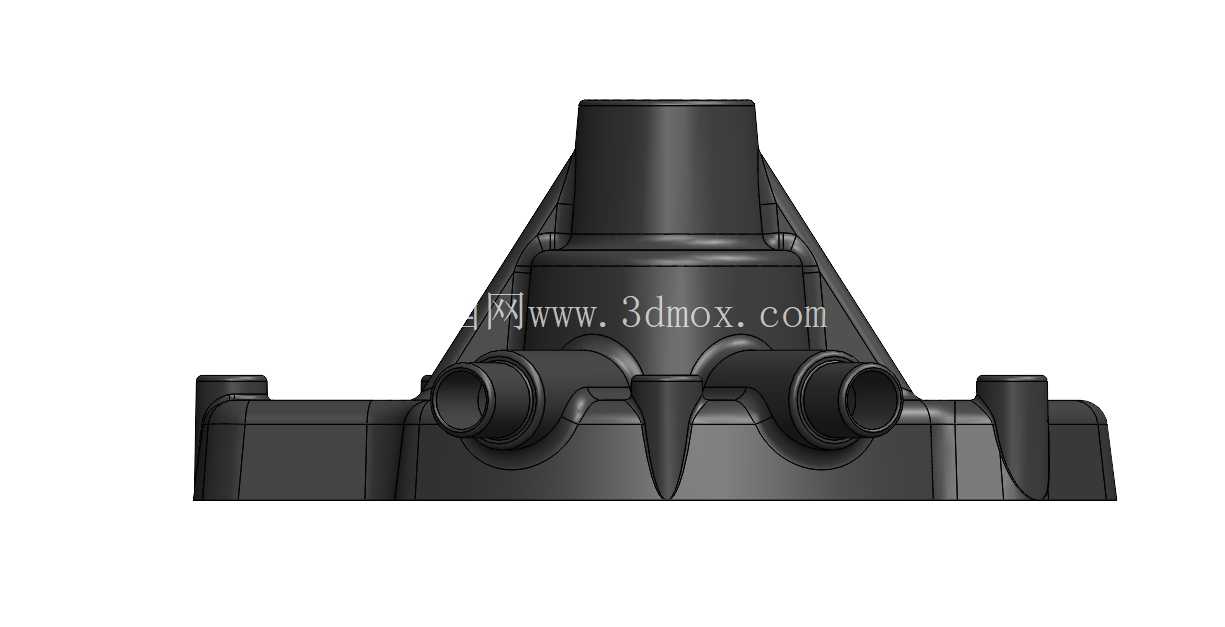

在车用内燃机冷却循环、工业闭式冷却回路这类需要强制驱动冷却液流动的系统里，水泵端盖是直接决定泵腔密封可靠性、流道导向效率的核心承载构件，这个零件的设计合理性，会直接影响整泵的容积效率、运行振动水平以及长期服役的密封寿命。从结构功能来看，这个端盖首先承担着泵腔外侧密封的作用，和泵体壳体配合后形成封闭的叶轮工作腔，避免带压冷却液从壳体结合面渗漏；其次盖体上集成的多组接口分别承担不同的流体导通功能：居中向上的大口径接口是冷却液的主出水口，对接发动机缸体的进水通路，将叶轮加压后的冷却液导向冷却循环回路；侧向斜向延伸的锥状接口是小流量旁通回路接口，用于暖风水路或者排气回路的流体导出；侧面垂直布置的小直径圆柱接口则对接排气阀或者水温传感器的安装位，用于冷却系统的排气与运行参数采集；其余分布在盖体边缘的带孔凸台全部是安装定位结构，用于和泵体、周边附属支架的螺栓连接固定。

设计过程中首先要匹配叶轮的旋转外径确定泵腔的内部轮廓尺寸，腔体内壁和叶轮外缘的间隙控制在1.2-1.8mm区间，间隙过大会造成泵内回流增加、容积效率下降，间隙过小则容易在叶轮高速旋转时出现刮蹭，引发异常磨损和运行噪音。盖体的壁厚设计遵循等强度原则，主体壁厚保持3.5mm，在流体接口的根部、螺栓安装凸台位置做局部加厚到5-6mm，同时在壁厚过渡位置设置R2-R3的铸造圆角，避免压铸或者注塑成型时出现缩孔、应力集中问题，也能减少流体在腔体内的流动阻力。所有螺栓安装凸台的贴合面都设计了0.5mm的凸台余量，用于装配时的平面度调整，保证密封垫片受压均匀，避免局部压力不足导致的渗漏。

从安装边界来看，这个端盖的整体外轮廓尺寸控制在160mm×120mm×95mm范围内，所有向外延伸的接口都避开了发动机前端轮系的运动包络，安装孔位采用不对称分布设计，能实现装配时的防错，避免工人装反导致流道对接错误。密封面采用平面密封结构，配合0.8mm厚的耐温橡胶石棉垫或者金属复合垫片，能承受120℃的长期工作温度以及1.4bar的系统工作压力，满足车用冷却系统的工况要求。盖体上的加强筋沿着流体接口的受力方向布置，既可以提升盖体的整体刚性，降低冷却液压力脉动带来的盖体形变，也能在压铸成型时起到辅助流道的作用，让铝液填充更顺畅，减少成型缺陷。

在流道设计上，主出水口的内壁做了顺滑的弧面过渡，从泵腔位置到出口位置的截面变化率控制在15%以内，避免流道截面突变造成的局部涡流损失，旁通接口的角度经过匹配，刚好对准叶轮出口的高压区，保证小流量回路的冷却液供应稳定，不会出现气阻问题。所有接口的端部都设计了标准的软管连接止退环，装配时橡胶软管套入后用卡箍紧固即可，不需要额外加工连接螺纹，能提升装配效率，也降低了接口位置的渗漏风险。针对长期运行的热胀冷缩问题，盖体材料选用ADC12压铸铝合金，线膨胀系数和匹配的铸铁泵体接近，在-40℃到130℃的工作温度区间内，结合面的形变差能控制在密封垫片的补偿范围内，不会因为温度变化出现密封失效。
