半自动烟支装填设备结构设计方案

这款半自动烟支装填设备，主要面向小型烟草加工门店、个体经营场所的小批量烟支装填作业场景，区别于大型工业生产线的高速全自动装填设备，它不需要复杂的流水线对接，也无需占用大面积的生产场地，单台设备即可独立完成散烟丝到空烟管的装填成型作业，适配小批量、多频次的日常生产需求，操作人员经过简单培训即可上手操作，不需要掌握复杂的工控编程知识。

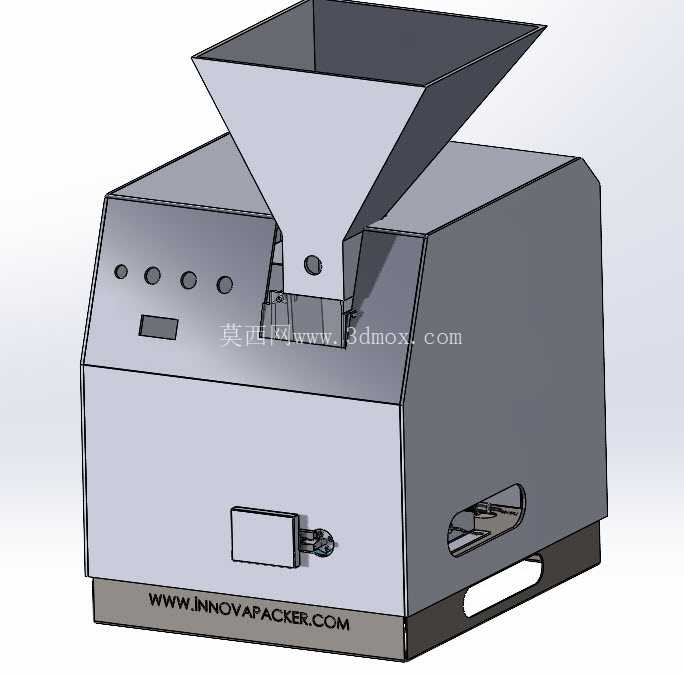

从设备的功能特性来看，整机总功率控制在250瓦，采用市电供电即可满足运行需求，不需要额外配置工业动力电源，适配普通经营场所的用电条件。设备顶部设置大倾角方锥形料斗，料斗的倾斜角度经过反复校核，能够保证烟丝依靠自重顺畅下滑到计量工位，不会出现烟丝架桥、卡滞的问题，料斗的敞口尺寸设计充分考虑人工补料的操作便利性，操作人员不需要刻意对准料口即可完成烟丝添加，减少补料过程中的烟丝洒落浪费。设备正面设置多组状态指示灯与操作按键，没有采用触摸式按键设计，而是选用物理按压式按键，考虑到作业场景中操作人员手部可能沾附烟丝碎末，物理按键的抗污能力、触发可靠性都远高于触摸按键，即便按键表面附着烟末也不会出现误触发或者无响应的问题，按键旁的状态指示灯可以直观反馈设备的运行、故障、待机等不同状态，操作人员不需要查看复杂的显示屏代码即可快速判断设备运行情况。

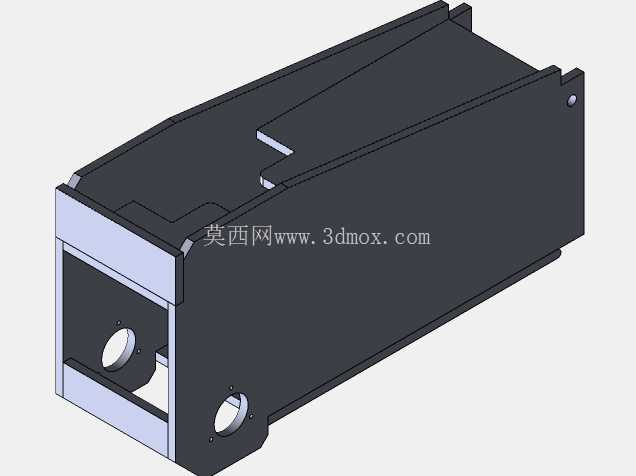

在结构设计思路上，整机采用模块化的布局思路，将料斗组件、计量装填组件、烟管固定组件、动力驱动组件分别集成在独立的安装位上，设备外壳采用折弯钣金拼接成型，外壳的拼接缝隙控制在合理范围内，既可以阻挡烟丝碎末进入设备内部污染传动部件，也方便后期维护时快速拆卸外壳检修内部结构。设备正面下方设置抽拉式的接屑盒，装填过程中掉落的烟丝碎末会通过预留的落屑通道汇集到接屑盒内，操作人员只需要定期抽出接屑盒清理即可，不需要拆解设备清理内部积屑，大幅降低日常维护的工作量。设备侧面预留的长条形观察窗，可以直观查看内部烟管的装填进度，不需要打开设备外壳就能确认工位上的烟管是否装填到位，减少无效的开盖操作。设备底部设置的内嵌式提手结构，方便单人搬运移位，不需要额外借助吊装或者搬运工具，适配经营场所内灵活调整设备摆放位置的需求。

从安装边界与外形尺寸来看，整机采用方正的箱体式布局，没有外凸的尖锐结构，所有边角都做了圆弧过渡处理，避免操作人员走动时磕碰受伤。设备的占地面积仅相当于普通台式打印机的大小，可以直接放置在常规高度的工作台面上使用，不需要额外制作专用安装机架，工作台面只需要保证平整、承重满足设备总重要求即可，不需要做特殊的地脚固定，设备底部的防滑胶垫可以保证运行过程中不会出现移位、晃动的问题。设备的操作高度符合人体工程学设计，操作人员保持站姿或者坐姿都可以顺畅完成放管、取烟、补料的全套操作，长时间作业也不容易产生疲劳感。设备的出料位置设置在正面偏下的位置，装填完成的烟支会自动滑落到出料槽内，操作人员只需要在出料槽位置收集成品即可，不需要伸手到设备内部取件，避免操作过程中被内部运动部件碰伤。

在传动结构的设计上，设备内部采用简洁的机械传动结构，没有过多复杂的传动链路，减少了故障点的数量，日常使用过程中只需要定期给传动部件添加润滑脂即可保证运行顺畅，不需要频繁更换易损配件。计量组件的容积经过精准调校，每一次装填的烟丝量都保持在稳定范围内，保证装填完成的烟支松紧度一致，不会出现空管、烟丝过紧导致吸阻过大或者烟丝过松导致容易断落的问题。烟管固定工位采用弹性夹持结构，可以适配常规直径的空烟管，放置烟管时只需要将空烟管插到夹持位即可，不需要复杂的锁紧操作，设备运行时夹持结构会自动固定烟管，装填完成后自动松开，成品烟支自动滑出，整个作业流程不需要人工干预设备的运行动作，操作人员只需要完成放空管、取成品、补烟丝的辅助操作即可，单台设备的作业效率远高于纯手工装填，同时也能保证成品的一致性。
