热收缩膜包装输送一体机三维结构设计

这款设备面向快消品、日化、电子配件、小型五金件的外包装热缩工序设计，可对接前端装盒、装箱产线的出料端，也可作为独立工位完成单件或多件组合产品的热缩膜封装作业，适配POF、PVC等常用热收缩包装膜材，能完成膜料裹覆、热缩定型、成品输出的全流程作业，相比人工套膜加热的作业模式，包装一致性、作业效率、膜料利用率都有明显提升，可覆盖食品礼盒、化妆品套装、电子元器件整包、文具组套等多品类产品的外包装需求，在中小批量生产车间、电商仓储打包区、配套加工厂的包装段都能适配。

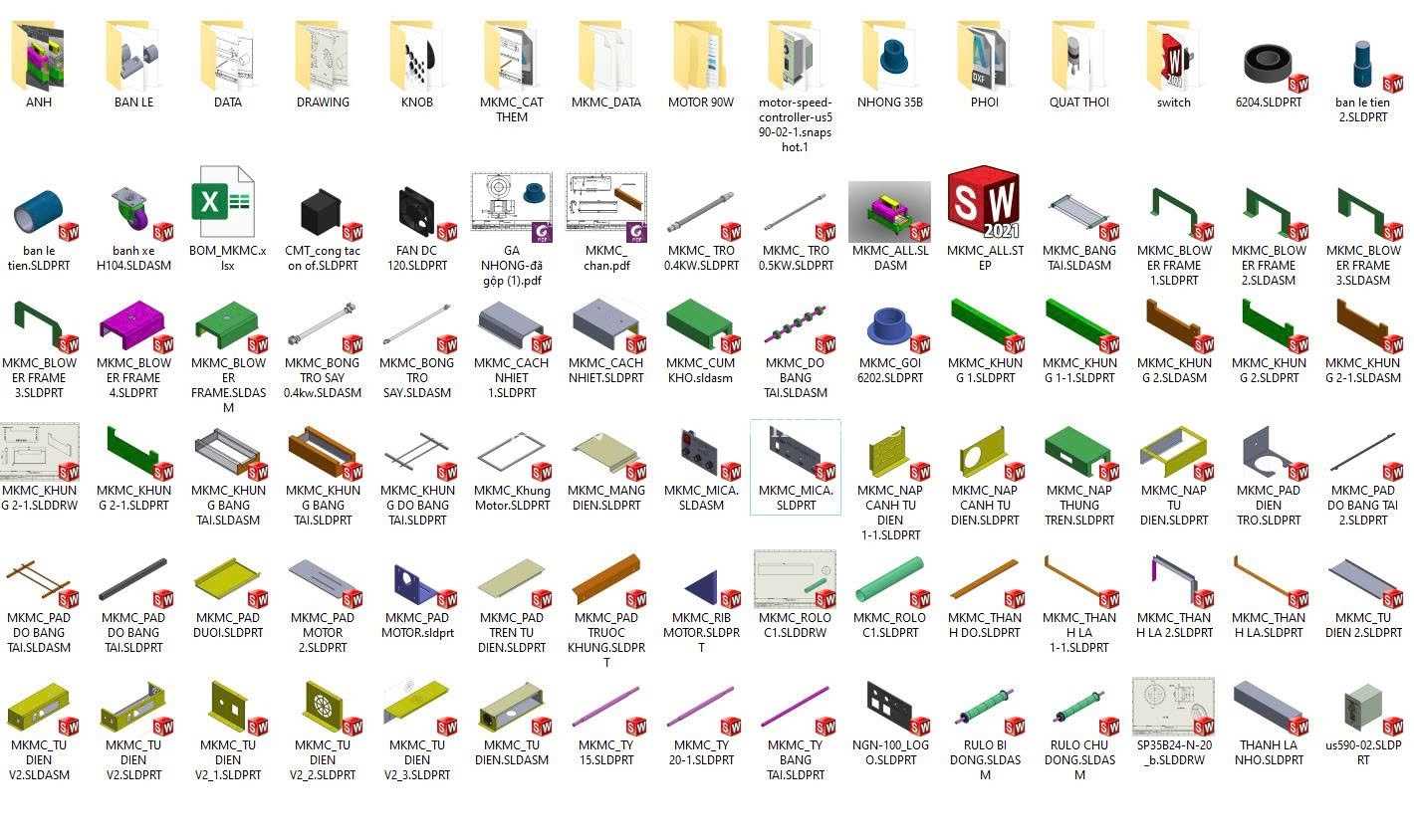

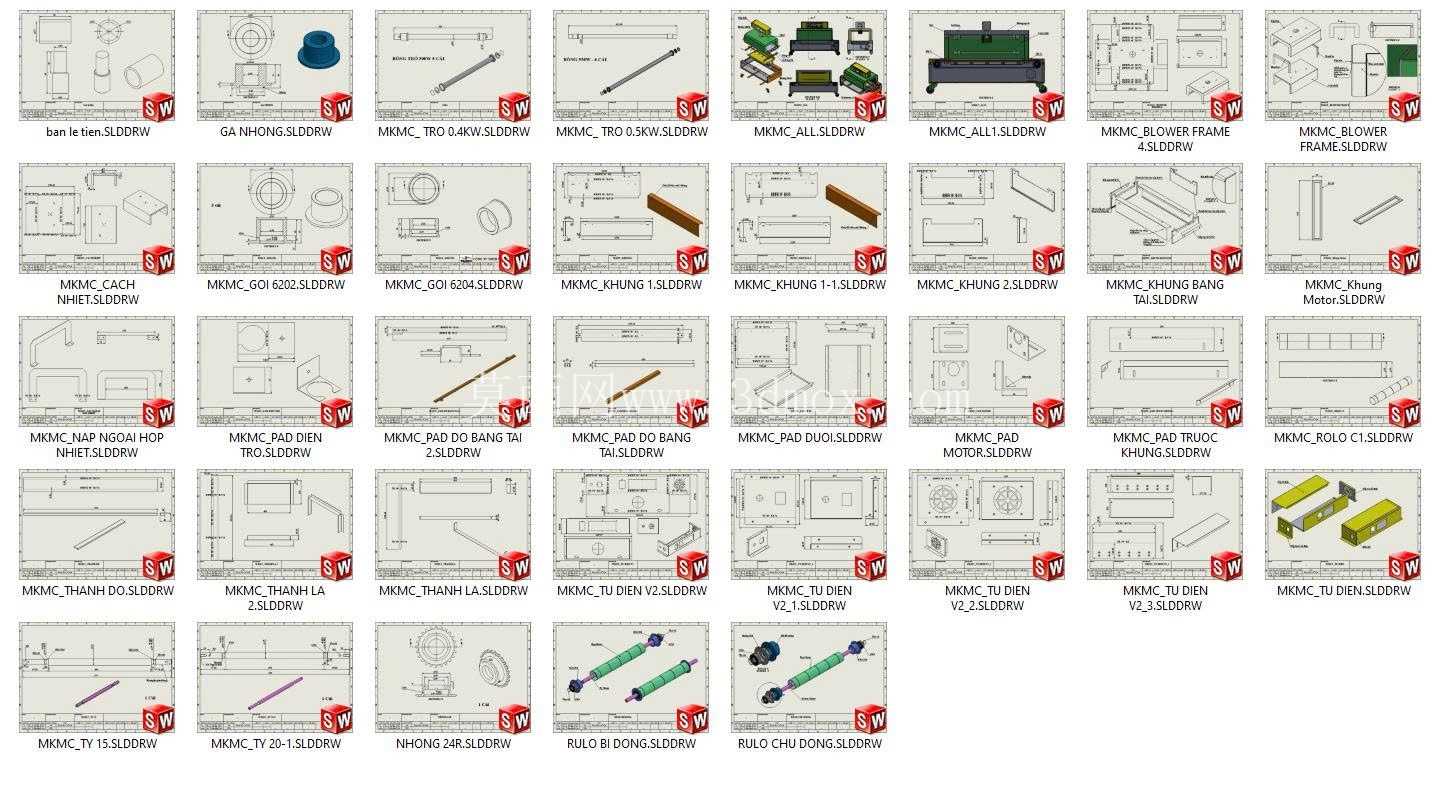

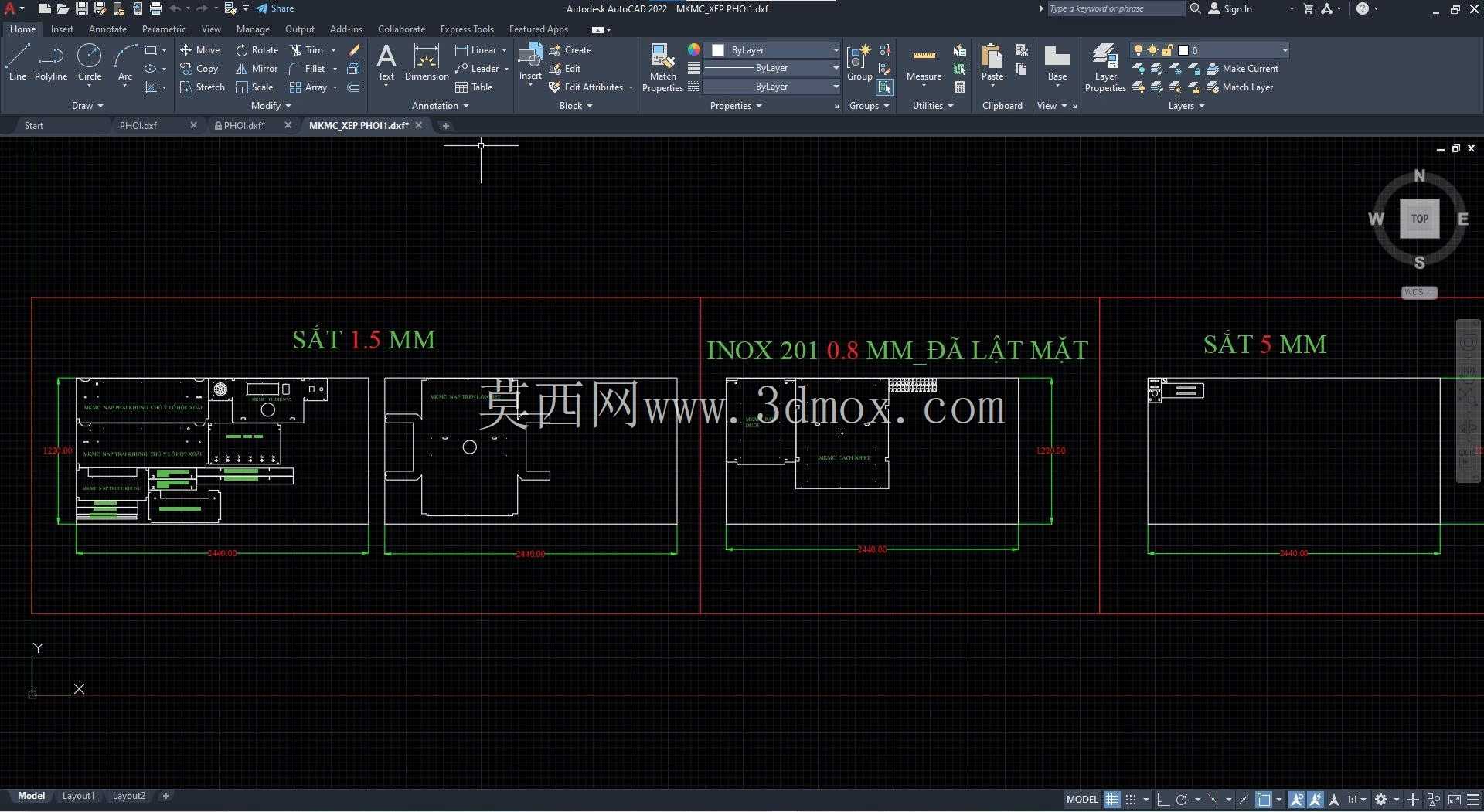

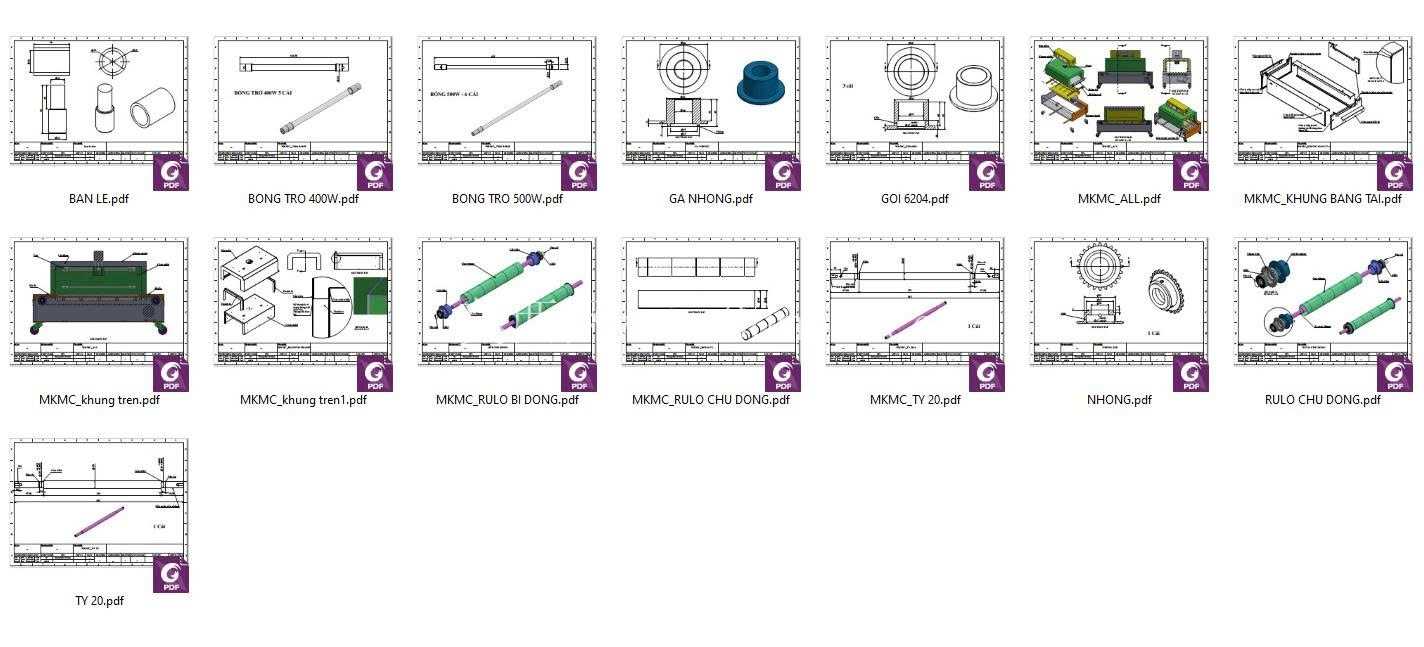

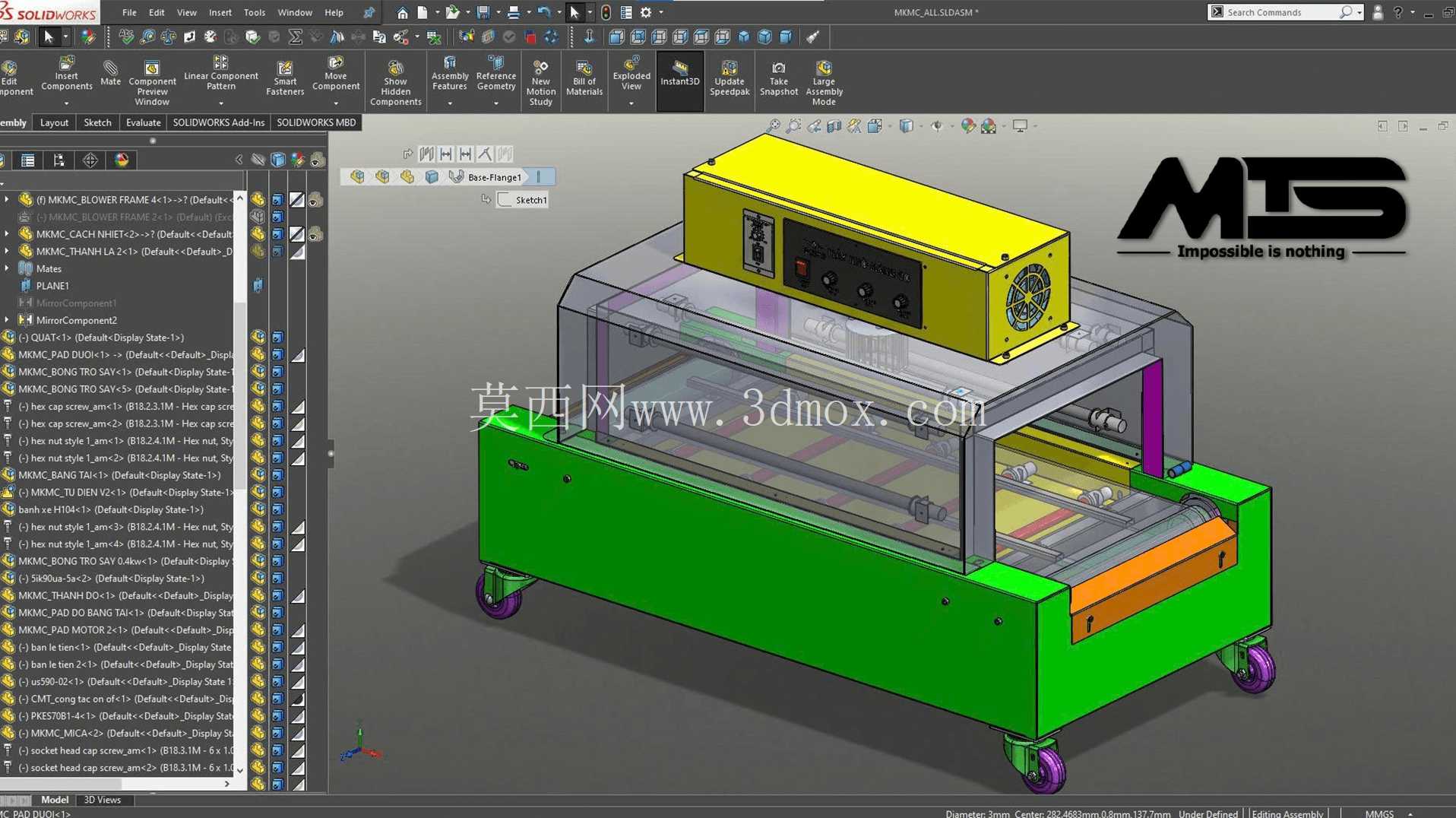

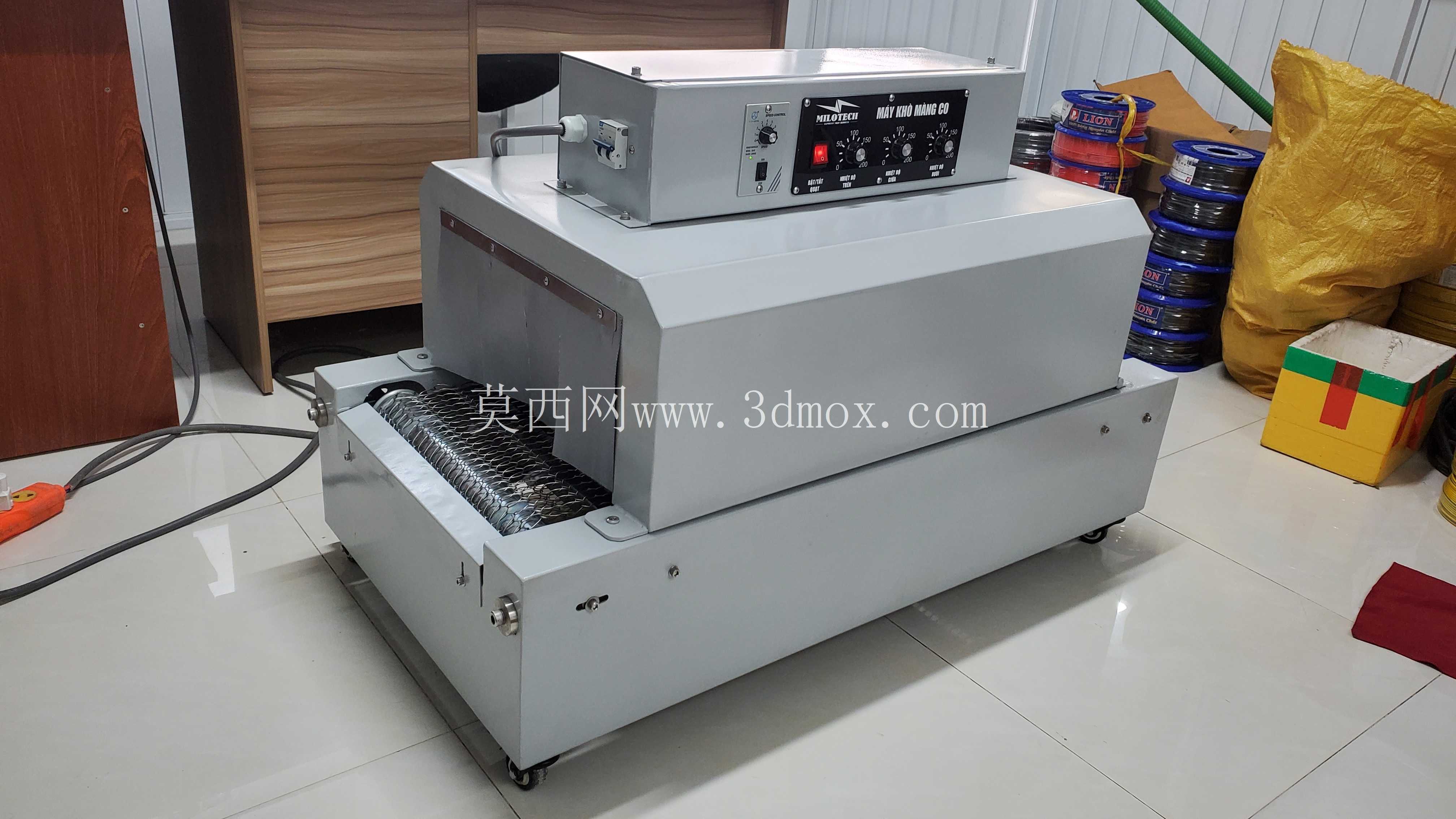

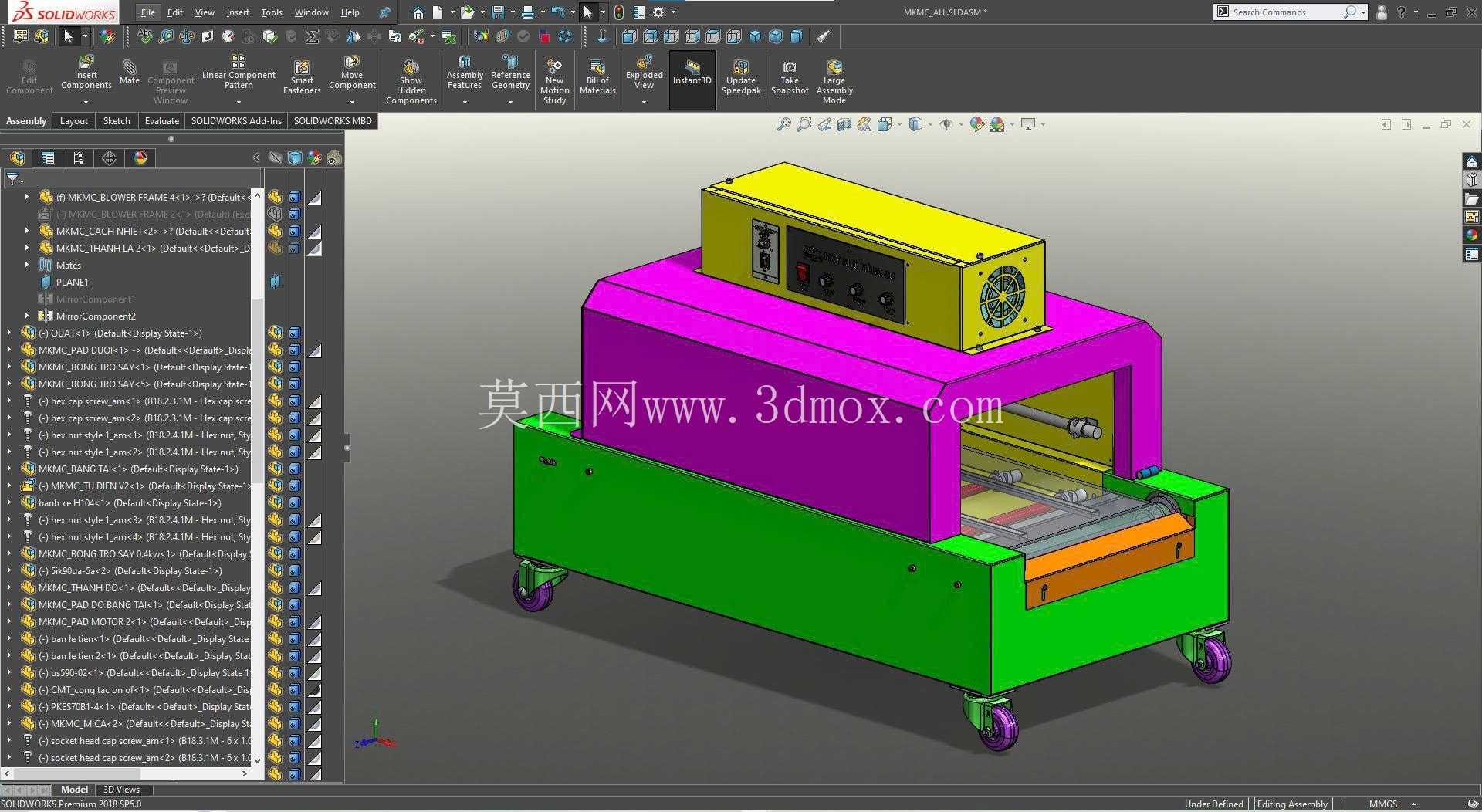

设备整体采用底部带脚轮的框架式结构，底部机架采用钢板折弯拼焊成型，作为整机的承载基础，脚轮选用带刹车的万向脚轮，方便产线调整时的移位，就位后锁止刹车即可保证作业稳定性，无需额外打膨胀螺栓固定，适配车间灵活布局的需求。下部机架内部预留了电气元件安装空间、热风循环组件的安装位，同时兼顾布线走线的排布，强弱电走线分槽布置，避免信号干扰。中部为水平输送机构，采用辊筒加耐高温输送带的组合结构，输送速度可根据膜材厚度、产品尺寸、热缩效果需求做无级调整，进料端设置可调式导向栏，可根据待包装产品的宽度调整导向间距，保证产品进入热缩腔时居中输送，避免出现膜料偏移、热缩褶皱的问题。

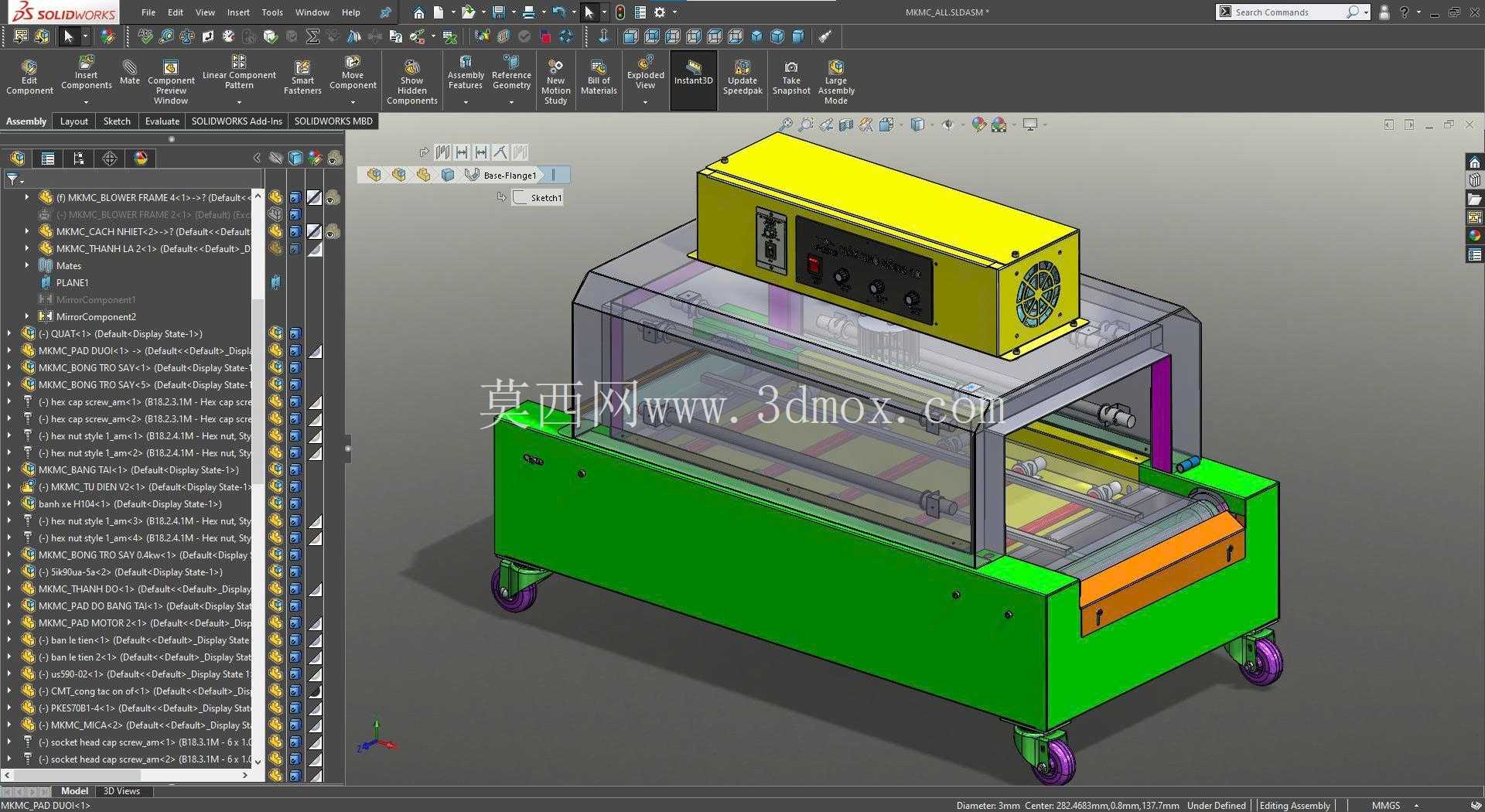

上部的热缩腔体采用透明可视的防护结构，既可以阻隔腔体内的热风外溢，降低车间环境温度损耗，也方便操作人员实时观察腔体内的热缩作业状态，出现卡料、膜料偏移等异常时可及时停机处理。腔体顶部集成加热控制单元，内置温度传感器、加热模组、热风循环风机，可将腔体内温度控制在适配不同膜材的区间内，热风循环结构保证腔体内各区域温度均匀，避免局部温度过高导致膜料烫穿、或是温度不足导致膜面收缩不平整出现褶皱的问题，加热控制单元外置操作面板，可直接设置作业温度、输送速度参数，面板上设置温度显示、运行状态指示灯、急停按钮，方便操作人员快速调整参数与应急处置。

设计过程中优先考虑了设备的维护便利性，热缩腔体的侧护板采用快拆式结构，无需专用工具即可拆卸，方便定期清理腔体内残留的膜料碎屑、更换加热组件；输送辊筒的轴承座采用外置式安装，磨损后可快速更换，无需拆解整个机架；电气元件的接线全部采用端子排连接，预留检测点位，故障排查时可快速定位问题点。整机的安装边界充分考虑车间常规通道尺寸，宽度控制在常规车间通道可通行的范围内，进料高度匹配多数前端产线的出料高度，无需额外做过渡接驳台即可直接对接，若对接特殊高度产线，可通过调整脚轮的支撑高度做小幅适配，大幅降低产线对接的改造成本。

在结构细节处理上，所有与膜料、产品接触的部位都做了圆角钝化处理，避免尖锐边角刮破包装膜或是划伤产品表面；热风出口的导流结构做了特殊角度设计，热风不会直吹产品表面，避免局部受热不均导致的包装外观缺陷；设备出料端设置自然冷却段，产品输出热缩腔后经过短距离输送自然降温，避免操作人员取件时烫伤，也保证热缩膜完全定型后再进入下一道工序。整机的配重经过合理分配，底部机架重量占比接近六成，即使高速输送作业时也不会出现晃动、移位的问题，运行稳定性有充足保障。
