全向移动麦克纳姆轮结构设计方案

　　在AGV仓储转运、窄空间作业巡检平台、重载全向转运设备的行走机构选型中，麦克纳姆轮是实现平面内三自由度全向移动的核心部件，无需传统轮系的转向机构即可完成横向平移、原地旋转、斜向行进等复杂动作，能大幅压缩设备作业所需的通道宽度，提升空间利用率。这款轮组的设计围绕辊子包络轮廓、轮毂承载刚度、安装接口适配三个核心维度展开，区别于传统橡胶轮的单一行进方向，麦克纳姆轮的外圈沿轮毂圆周均匀排布多根斜置自由辊子，辊子轴线与轮毂主轴线呈固定夹角，通常为45度，通过四个轮组不同转速与转向的组合，可将轮毂的旋转动力分解为任意水平方向的合力，实现无转弯半径的全向移动。

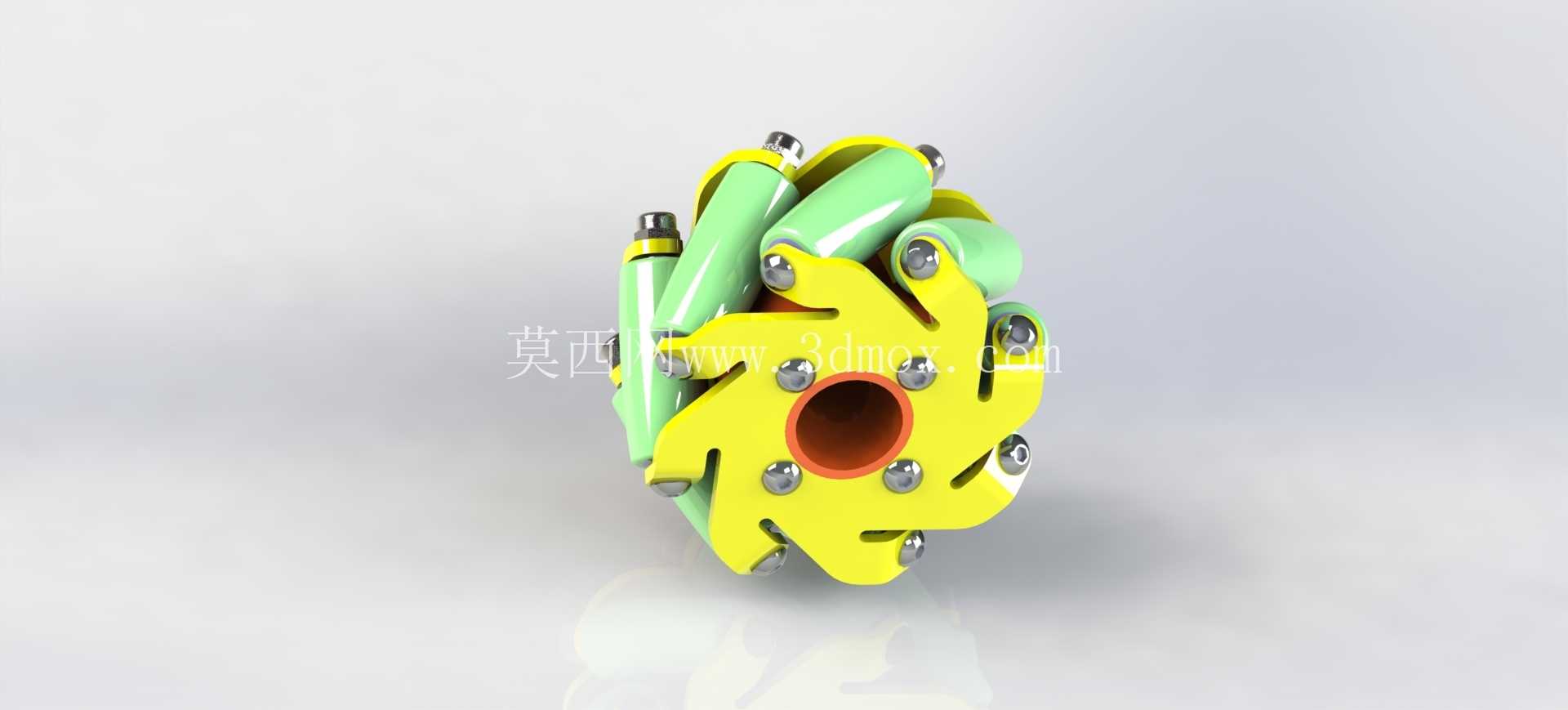

　　从结构设计逻辑来看，轮毂主体采用辐板式承载结构，在保证整体刚度的前提下尽可能降低轮组自重，中心安装孔与驱动输出轴采用键连接配合，端面预留螺栓锁紧孔位，可直接适配常规行星减速电机的输出法兰，无需额外设计转接结构，安装边界上，轮组的轴向宽度需匹配底盘侧边的安装空间，辊子外圆的回转直径决定了底盘的最小离地间隙，设计时需保证辊子最外端轮廓与底盘侧板、线缆槽等周边结构预留足够安全间隙，避免运行过程中发生剐蹭。

　　辊子作为直接接触地面的承载部件，外轮廓采用母线为圆弧的曲面设计，保证多个辊子交替接触地面时轮组整体的回转轮廓为标准圆形，减少行进过程中的颠簸与振动，辊子内部采用深沟球轴承作为回转支撑，可承受径向载荷与少量轴向载荷，辊子外包覆高摩擦系数的聚氨酯材料，兼顾地面附着力与耐磨性能，同时能吸收部分路面不平带来的冲击，降低运行噪音。在实际应用场景中，四组麦克纳姆轮通常采用矩形排布方式安装在底盘四角，安装时需严格保证各轮组的轴线平行度、辊子夹角的一致性，以及各轮组的接地平面度，否则会出现行进偏移、辊子异常磨损、驱动负载不均等问题；针对重载应用场景，可通过加大轮毂直径、增加辊子数量、提升辊子芯轴强度的方式提升单轮承载能力，单轮负载范围可覆盖几十公斤到数吨级的不同需求。

　　设计过程中需重点校核轮毂的静载强度与疲劳强度，尤其是辐板与辊子安装座的连接位置，需避免长期交变载荷下出现结构开裂，同时辊子芯轴的剪切强度、轴承的额定动载荷也需根据设计负载做匹配计算，防止过载失效。不同于传统舵轮回转的转向方式，麦克纳姆轮的全向移动完全依靠各轮的转速差实现，因此轮组的安装定位精度直接影响底盘的运动控制精度，设计时安装基准面需做精加工处理，保证轮组安装后辊子的接地母线与地面完全贴合，避免出现单辊局部受力过大的情况。针对不同的地面工况，辊子的包覆材料可做对应调整，光滑环氧地坪采用中等硬度聚氨酯即可，粗糙水泥地面可选用硬度更高、厚度更大的包覆层，同时可适当加大辊子直径以提升越障能力。轮组的整体结构采用模块化设计思路，辊子部件可单独拆卸更换，当某根辊子出现磨损损坏时无需拆解整个轮组，降低后期维护成本，轮毂上的辊子安装座采用对称式布局，可根据需求调整辊子的倾斜方向，适配左旋、右旋两种轮组的排布需求，保证四个轮组的合力方向可控。
