0.075英寸全行程弹簧探针测试组件

在消费电子、半导体封装、PCB板卡量产测试环节，弹簧探针是实现被测件与测试设备信号、电流连通的核心接触部件，这类小尺寸探针的精度直接决定测试良率数据的可靠性，本次涉及的0.075英寸规格探针，是小间距测试场景下的常用选型。从实际产线应用来看，这类探针主要适配高密度BGA封装芯片、柔性电路板、消费电子内置电池触点的导通测试，尤其是4mm及以下间距的测试工位，常规大尺寸探针无法完成密集点位的布置，0.075英寸的杆径刚好能在有限的载板空间内完成高密度排布，不会出现相邻探针信号干扰的问题。

从结构设计逻辑来看，这款探针采用分体式套筒加柱塞的结构，套筒部分为黄铜基材表面镀金处理，既保证整体结构强度，又能降低接触电阻，避免大电流测试时出现触点发热烧蚀的问题；内部搭载的等节距压缩弹簧，经过预压处理，额定行程下的弹力偏差控制在±5%以内，保证每个探针接触被测件时的压力一致，不会出现个别点位接触虚接、压力过大压伤被测件焊盘的问题。配套的插座采用过盈配合设计，探针装入后套筒顶面与插座顶面完全齐平，仅柱塞的接触端伸出插座表面，这种设计能避免探针在反复压合过程中出现倾斜、移位，保证上千次压合测试后探针的同轴度仍满足使用要求。

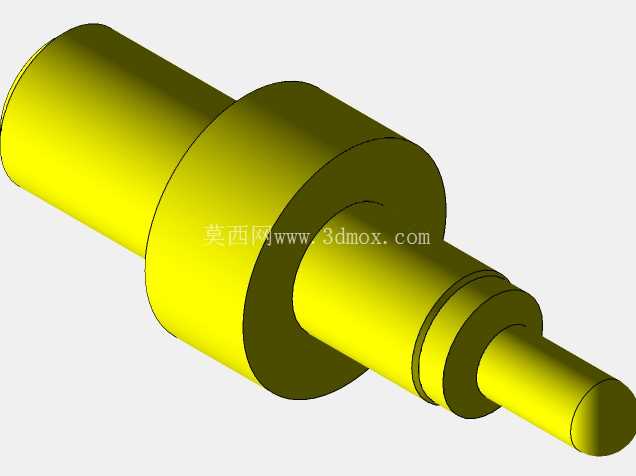

从安装边界来看，探针整体为阶梯轴结构，中部的凸台结构是安装定位基准，装入测试载板时，凸台下端面与载板安装孔的台阶面贴合，限制探针的轴向窜动，安装时不需要额外点胶固定，后期维护更换探针时直接从载板背面顶出即可，大幅降低产线维护的时间成本。柱塞头部采用平头设计，接触面积比尖针更大，在测试柔性电路板的金手指、电池镍片触点时，不会刺破表面镀层，也能适应被测件表面存在轻微不平整的情况，只要表面平面度误差在0.1mm以内，都能保证可靠接触。

在实际选型使用时，需要注意探针的行程匹配，全行程版本的探针总压缩量可以达到额定值的100%，适合测试工位压合行程存在波动的场景，不需要严格控制压合高度就能保证接触可靠；如果是高精度固定行程的测试工位，也可以选用同系列推荐行程版本，减少弹簧的压缩量，延长探针的整体使用寿命。探针的尾部采用焊线式设计，可以直接焊接测试引线，也可以配套转接插座连接到测试治具的内部走线，适配不同测试设备的接线需求。

从建模细节来看，模型还原了探针各段的轴径差、套筒与柱塞的配合间隙、弹簧安装的内部空间，在做测试治具的三维装配时，可以直接调用这个模型完成载板开孔位置的排布、压合机构的行程干涉检查，不需要再手动测绘探针尺寸，能减少治具设计阶段的重复工作量。建模时特意保留了中部凸台的定位尺寸、柱塞伸出长度的基准值，设计人员可以直接提取这些尺寸作为载板加工的尺寸依据，避免因为尺寸标注偏差导致载板开孔过大、探针安装松动的问题。另外模型也还原了探针表面的镀层处理示意，在做治具整体的BOM清单整理时，可以直接对应选型表中的表面处理要求，不需要额外核对实物参数。

这类小尺寸弹簧探针在日常使用中，最容易出现的问题是柱塞卡滞、弹簧弹力衰减，设计时套筒内壁与柱塞的配合间隙控制在0.01mm以内，既保证柱塞滑动顺畅，又能避免测试过程中粉尘进入套筒内部，延长探针的维护周期。在做治具的维护结构设计时，可以参考模型的外形尺寸，在载板对应位置设计除尘吹气孔，每次测试完成后自动吹走探针表面的焊锡碎屑、粉尘，进一步降低探针卡滞的概率。
