轻量化板材拼接四轴飞行器机架结构

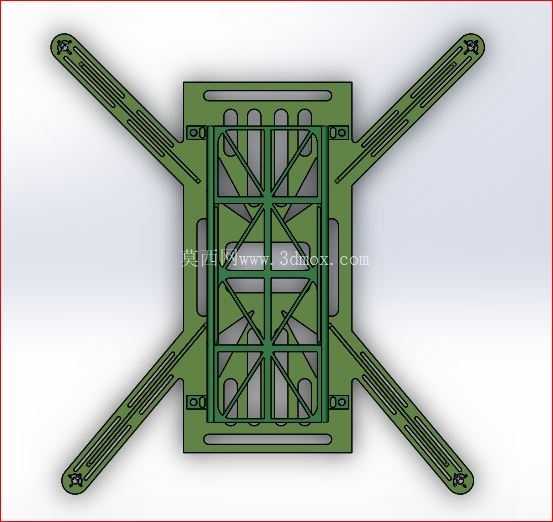

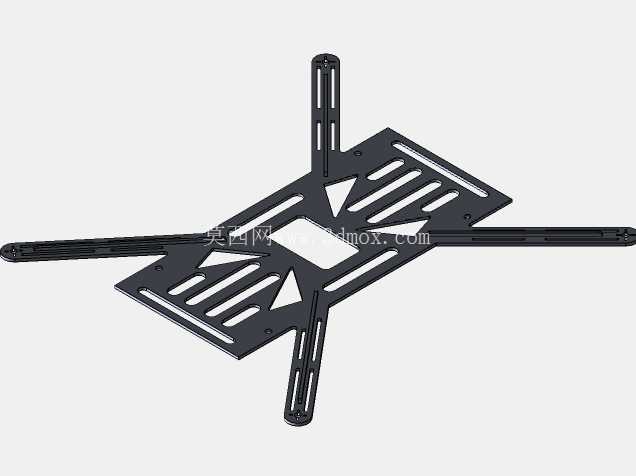

　　这套四轴飞行器机架采用全板材拼接设计，核心面向消费级航拍、短途物流挂载、室内外巡检作业场景的装机需求，区别于传统注塑一体机架与碳管拼接机架，整套结构无需额外定制异型连接件，所有构件均可通过常规板材切割工艺快速加工，适配小批量试制、个人DIY装机、教学实训等多种场景的快速落地需求。从实际装机使用角度出发，机架的四个机臂采用等长对称布局，机臂末端预留标准电机安装孔位，孔位间距适配市面主流22、23系列无刷电机的安装尺寸，机臂与中心承载板采用插接定位结构，装配时无需复杂工装校准，依靠板材切口的定位公差即可保证四个机臂的同轴度与对称度，降低装机过程中的调试难度。

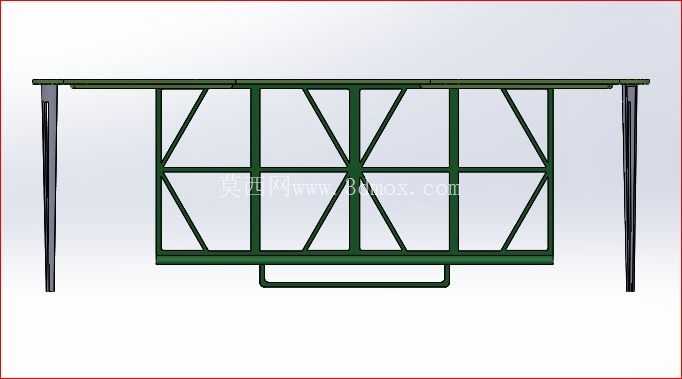

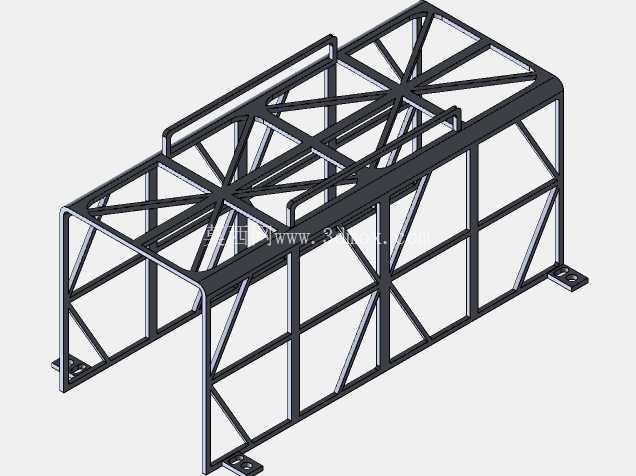

　　中心承载区域采用分层框架设计，上下两层主承载板之间通过镂空立板拼接形成盒式承载空间，内部可容纳飞控板、电调、电池、信号接收模块等核心电子部件，分层结构可将动力回路与控制回路进行物理分隔，减少大电流线路对飞控信号的电磁干扰，同时盒式框架的抗扭刚度远高于单层板结构，在飞行器做急转、升降等机动动作时，可避免中心板形变导致的飞控传感器数据偏移。整套结构的轻量化设计思路贯穿全构件，主承载板、机臂、立板均采用大面积镂空处理，镂空区域经过受力路径优化，在板材厚度不变的前提下，尽可能去除非受力区域的材料，在降低整机自重的同时，不会削弱结构的抗弯、抗扭强度；机臂部分的镂空沿长度方向排布，既可以降低机臂自重带来的转动惯量，提升飞行姿态调整的响应速度，也能在飞行过程中引导气流穿过，降低机臂区域的紊流对螺旋桨下洗气流的干扰。

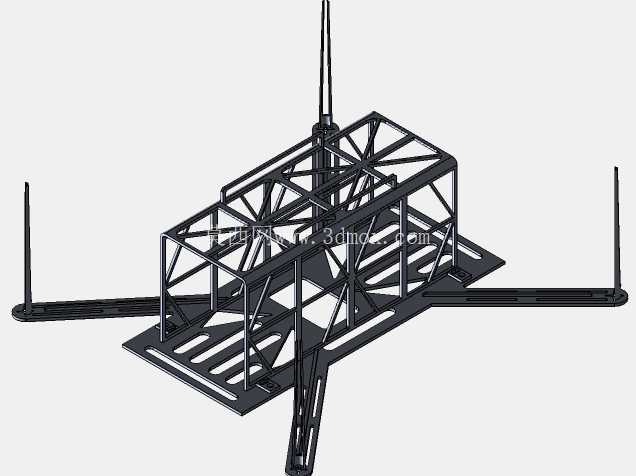

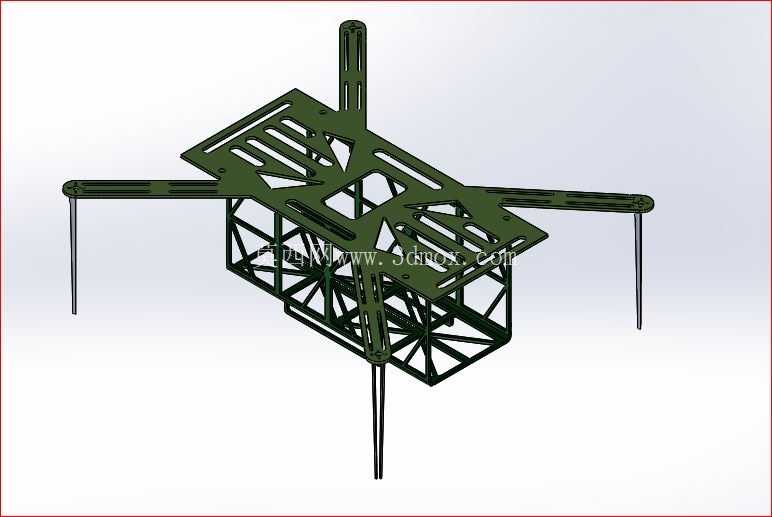

　　机架底部延伸出四根等长的支撑脚，支撑脚与机臂为一体化板材切割成型，无需额外安装起落架配件，支撑脚的长度预留了足够的离地间隙，可搭载常见的两轴、三轴云台相机，降落时可避免云台、螺旋桨触地磕碰，支撑脚的截面宽度经过优化，在保证支撑强度的前提下，尽可能降低迎风面积，减少前飞过程中的空气阻力。从安装边界来看，中心板的安装孔位预留了通用飞控的标准安装间距，可适配主流尺寸的飞控板、GPS模块，电池绑带孔位可适配不同容量的锂聚合物电池固定，整套机架的装配仅需常规螺丝紧固件，无需粘接、焊接等不可逆装配工序，拆解维护时可快速拆分所有构件，更换受损部件时仅需替换对应板材零件即可，无需整体更换机架，降低后期维护成本。

　　在结构强度验证层面，全板材拼接的结构在受力时可将载荷均匀分散到各个拼接节点，避免单点应力集中导致的结构断裂，相比碳管粘接的机架结构，板材插接的结构抗冲击性能更好，在发生轻度炸机时，仅会出现局部板材变形，不会出现碳管断裂、粘接处脱开的问题，适合新手练习飞行、教学场景下的高频次使用需求。
