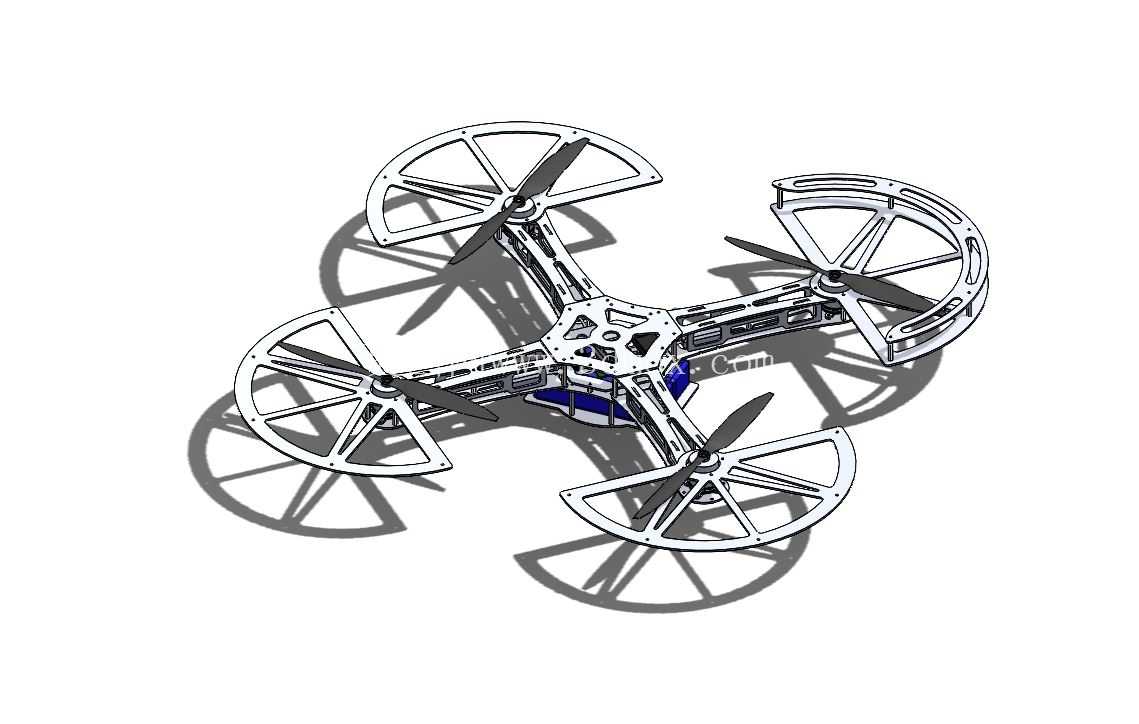

户外测试专用四轴旋翼飞行载具结构设计

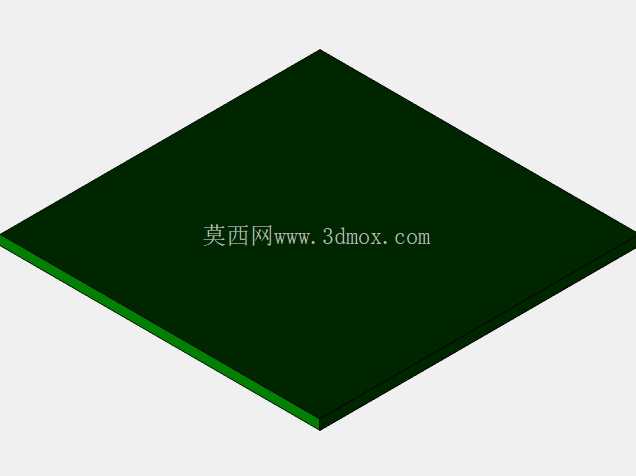

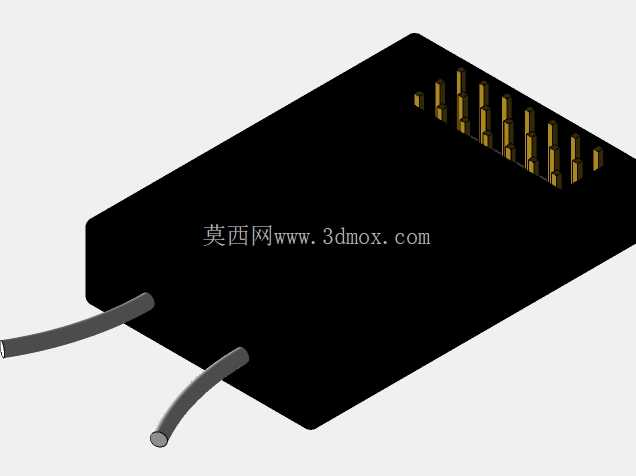

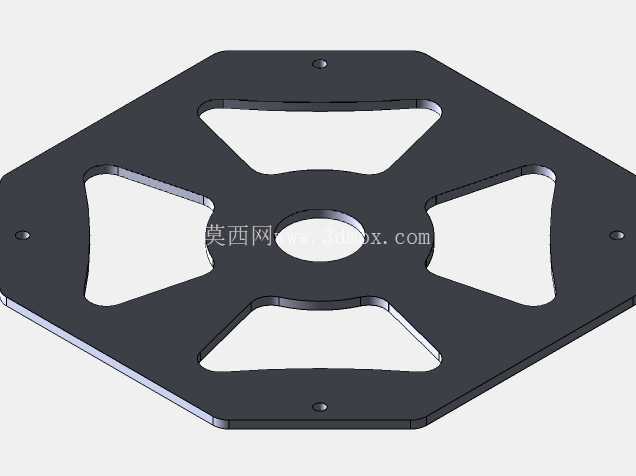

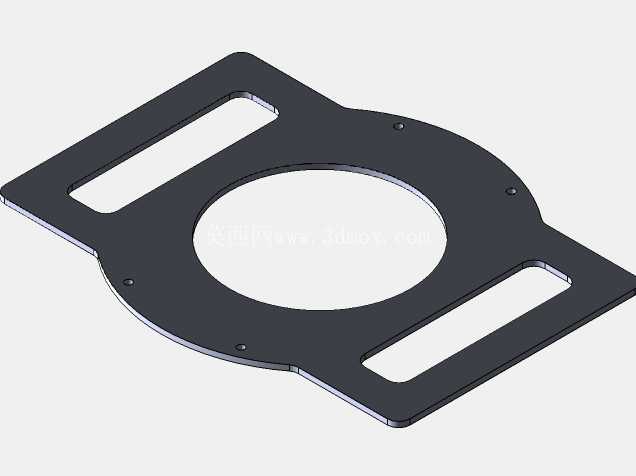

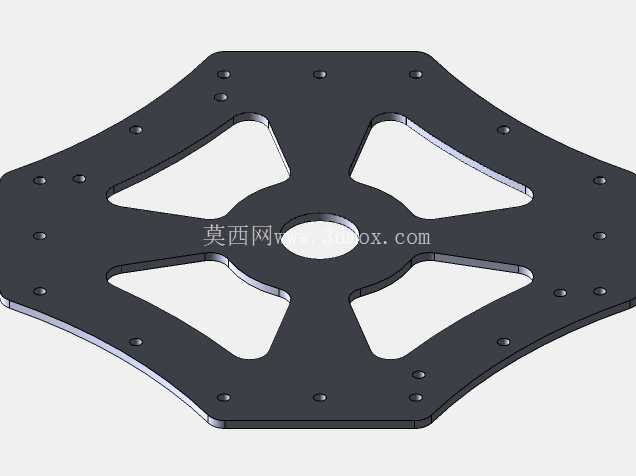

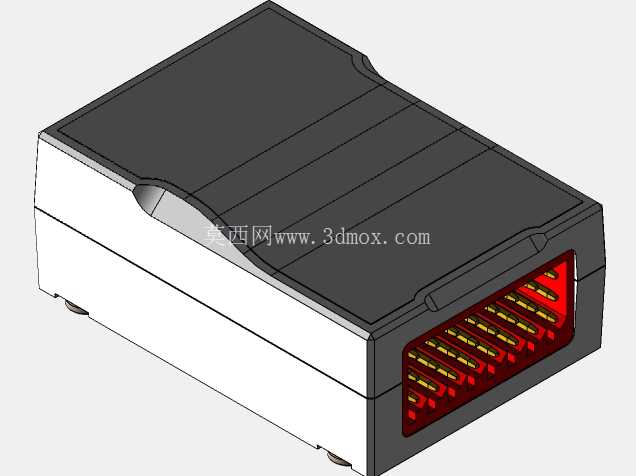

　　这款四轴旋翼载具的结构设计完全围绕户外场景的测试需求展开，从机架构型到细节布局都优先考虑户外复杂环境下的使用可靠性，没有采用消费级航拍无人机的一体化封闭外壳设计，而是选择了镂空式的中心机架搭配带防护圈的旋翼支臂结构，核心目的是在户外测试过程中，即便发生低空擦碰、侧翻或者触碰到灌木枝桠，也能最大程度降低旋翼桨叶的损坏概率，减少测试中断的频次。从结构布局来看，中心机架采用分层式的板件拼接构型，上下两层碳纤质感的安装板通过立柱支撑留出充足的设备安装空间，能够容纳飞控模块、电源模块、信号接收装置以及测试所需的各类传感组件，安装板上预留的标准化安装孔位可以适配不同尺寸的电控元件，不需要额外打孔改造就能完成不同测试任务的设备搭载，对于经常需要更换测试载荷的户外作业场景来说，这种通用化的安装界面能够大幅缩短测试前的准备时间。

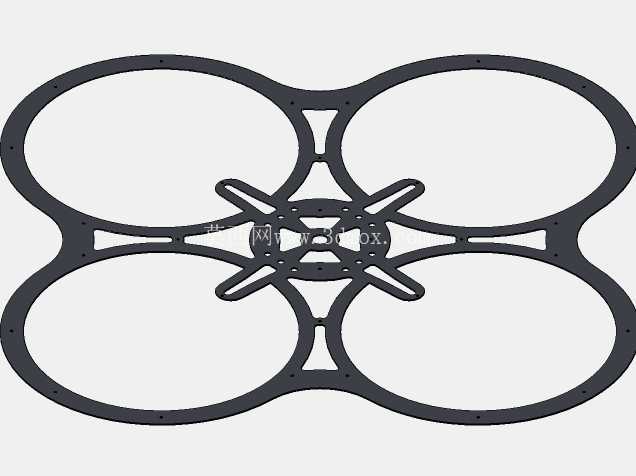

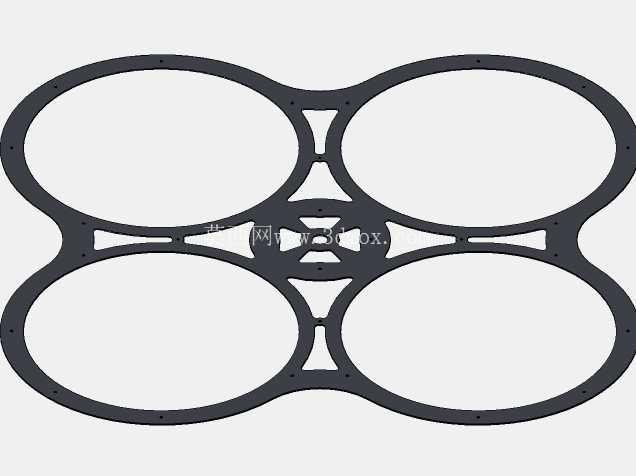

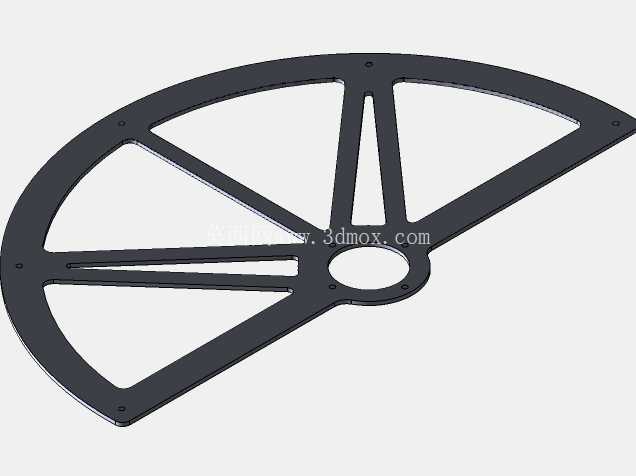

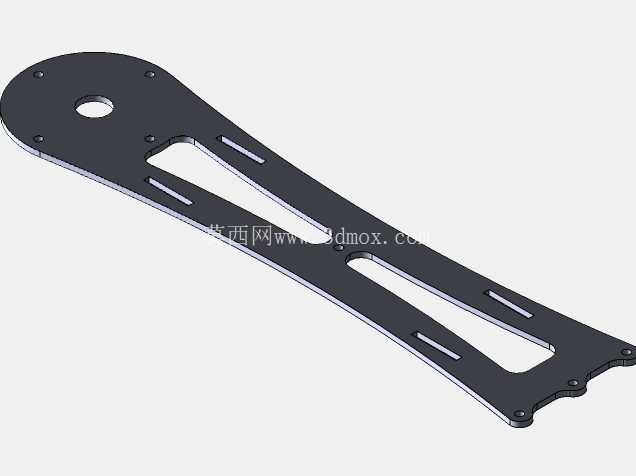

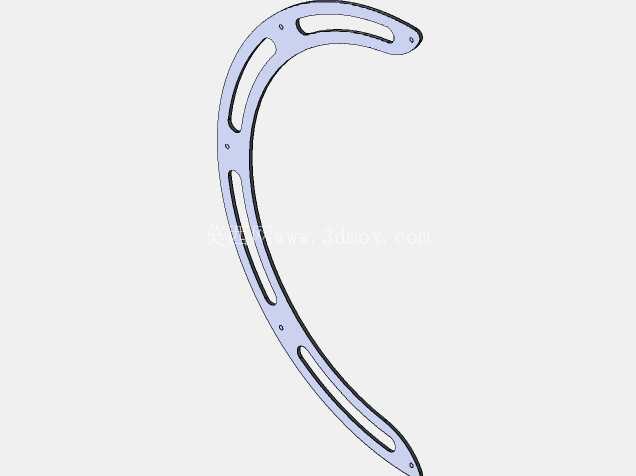

　　四个旋翼支臂采用一体化的镂空减重设计，在保证支臂结构刚度、抵抗飞行过程中旋翼振动带来的形变的同时，尽可能降低整体结构重量，提升有效载荷的搭载上限，支臂末端的电机安装座做了加厚处理，能够抵消电机高速运转时产生的局部应力集中，避免长时间飞行后支臂末端出现疲劳裂纹。每个旋翼外围都设置了整圈的环形防护结构，防护圈通过多根辐条与支臂主体连接，这种设计并非为了室内飞行的人员防护，更多是针对户外测试场景中常见的低空近物飞行需求——比如在进行避障算法测试、近地面环境感知测试时，即便旋翼边缘触碰到障碍物，防护圈也能先于桨叶接触障碍物，避免桨叶直接撞击导致的炸机，同时防护圈的圆形构型也能在载具意外侧翻落地时起到缓冲支撑的作用，保护中心位置的昂贵测试设备。

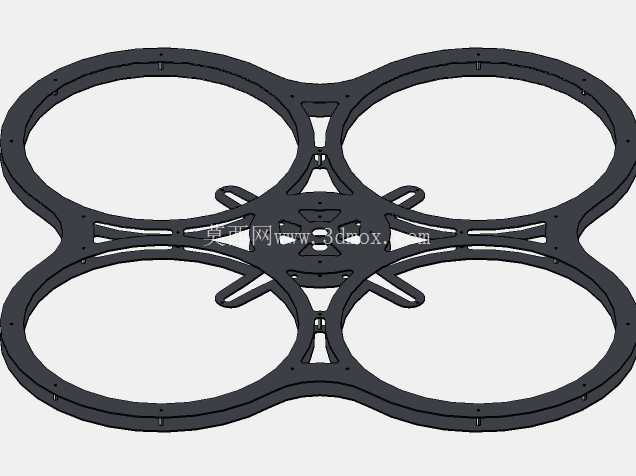

　　从安装边界来看，四个支臂呈X型对称分布，旋翼旋转平面的最大外接圆尺寸控制在合理范围内，既保证了旋翼之间有足够的安全间距避免气动干扰，也不会让整体尺寸过大导致户外携带不便，中心机架的层间间距经过核算，能够容纳常规规格的锂聚合物电池以及通用尺寸的飞控板卡，不需要对结构进行裁切改造就能完成核心部件的装配。动力系统的安装位置经过重心配平计算，四个电机的安装座平面度公差控制在较小范围内，避免因为安装面倾斜导致的飞行姿态偏移，减少飞控系统的校准工作量。机架底部预留了载荷安装接口，可以根据测试需求挂载不同的任务设备，比如环境监测传感器、小型采样装置或者视觉测试模组，接口采用快拆式设计，不需要借助复杂工具就能完成载荷的更换。

　　整个结构的受力路径经过优化，飞行过程中旋翼产生的升力通过支臂均匀传递到中心机架，各个连接位置的应力分布均匀，没有明显的应力集中区域，能够适应户外测试中频繁的起降、机动飞行带来的载荷变化。考虑到户外测试可能遇到的复杂气象条件，结构件的连接位置都做了防松设计，避免长时间振动导致的连接件松动，所有的走线都可以通过支臂内部的镂空空间排布，不会有外露的线材干扰旋翼运转，也能降低户外飞行时线材被树枝勾挂的风险。不同于追求轻量化竞速的穿越机结构，这款载具的设计更偏向测试平台的稳定性与耐用性，防护结构的存在虽然略微增加了整体重量，但换来了更高的故障容忍度，对于户外测试场景来说，减少一次炸机损失的设备成本与时间成本，远大于减重带来的续航提升。旋翼支臂与中心机架的连接采用可拆卸式设计，拆解后能够大幅缩小收纳体积，方便户外测试时的携带与转运，连接位置的定位结构能够保证每次组装后支臂的位置精度一致，不需要每次组装后重新进行动力配平。中心机架的上层板预留了GPS模块、数传天线的安装位置，避开了旋翼旋转产生的电磁干扰区域，保证信号传输的稳定性，这对于户外远距离测试来说至关重要，一旦信号丢失很容易导致载具坠毁。整体结构没有多余的装饰性设计，每一处构型都服务于户外测试的实际需求，从防护性能、安装通用性、维护便捷性多个维度做了平衡，能够作为稳定的空中测试平台承载各类户外测试任务。
