三指自适应机械夹持抓手结构设计

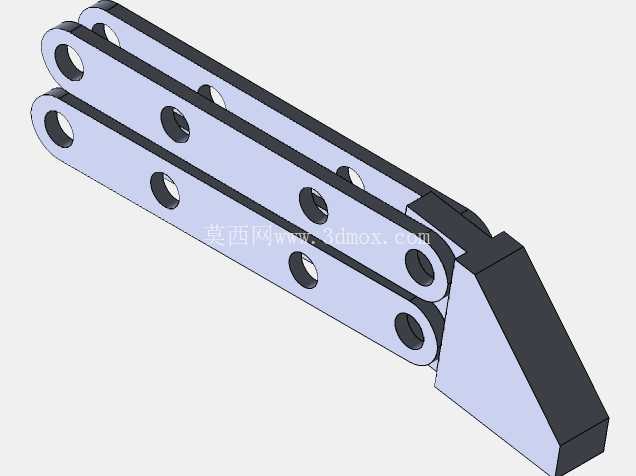

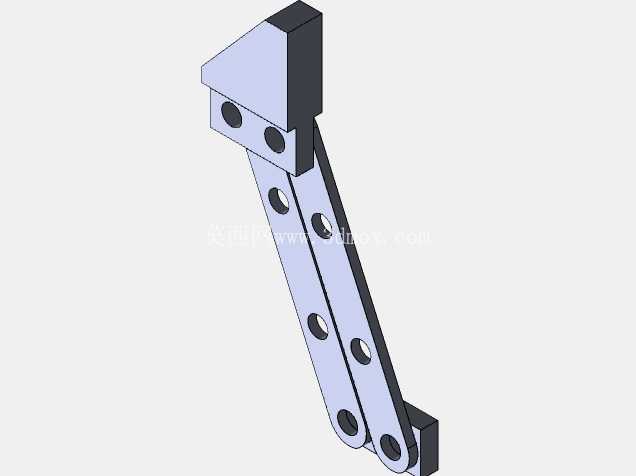

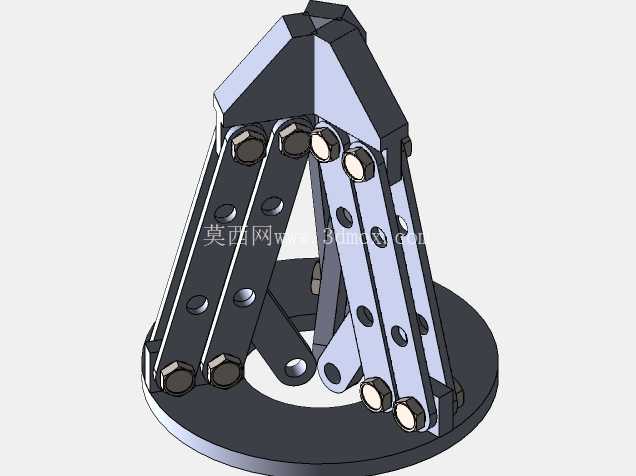

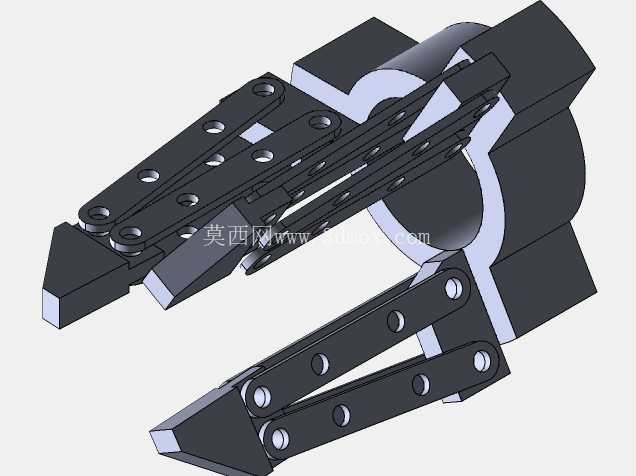

　　这款三指机械夹持结构，主要面向工业机器人末端执行场景设计，可适配轻载搬运、分拣工位的工件抓取需求，尤其针对异形、易损工件的夹持作业做了结构适配，能在不额外增加力控传感器的前提下，通过自身结构的浮动特性贴合工件外轮廓，避免刚性夹持造成的工件表面压伤或者夹持滑脱问题。从结构布局来看，三个夹指沿中心基座周向120度均匀分布，每个夹指都通过铰接结构与中心回转基座连接，夹指的夹持面做了阶梯式的平面设计，既可以适配圆柱类轴件的外圆抱持，也能通过平面段贴合方形、异形工件的侧壁，相比两指平行夹爪，三指周向布局的夹持对中性更好，抓取圆柱类工件时不会出现工件偏斜、轴线偏移的问题，适合需要精准上料的机加工自动上下料工位。

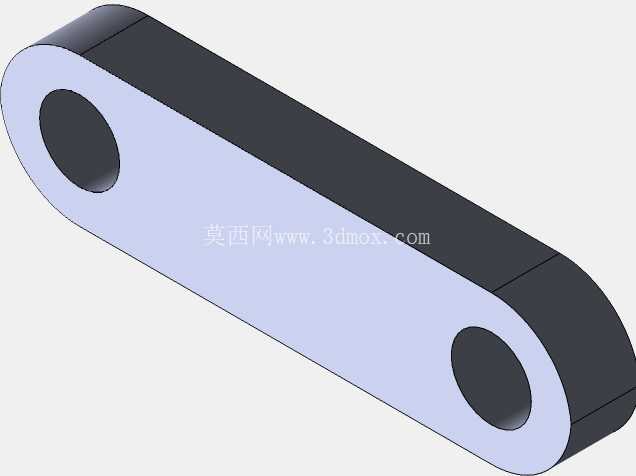

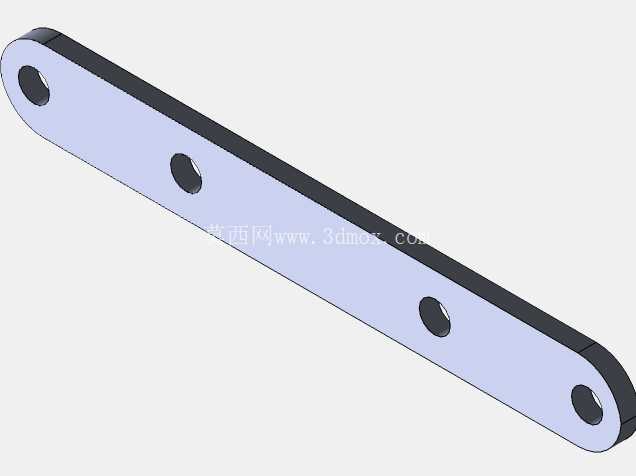

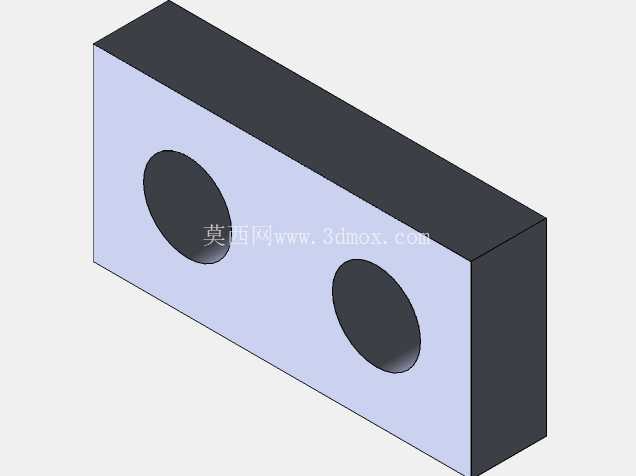

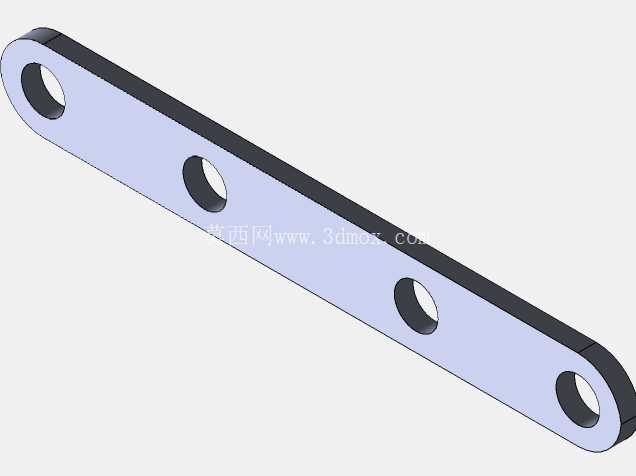

　　安装接口部分，基座背部设计了对称分布的两个带孔安装耳，安装孔为通孔结构，可直接通过螺栓与机器人末端法兰、直线滑台滑块或者气缸输出端连接，安装耳的平面与基座中心轴线垂直，能保证夹持机构安装后的同轴度，减少运行过程中的偏载力矩。夹指的铰接位置预留了标准销钉孔位，装配时可选用标准圆柱销作为铰接轴，铰接配合面设计了足够的接触长度，能降低反复开合过程中的铰接磨损，延长结构使用寿命。每个夹指的末端都设计了两个沉头安装孔，可根据实际夹持工件的材质，更换橡胶垫、聚氨酯垫等不同材质的防滑衬垫，衬垫更换无需拆解整个夹指结构，只需松开沉头螺丝即可完成替换，适配不同粗糙度、不同硬度工件的夹持需求。

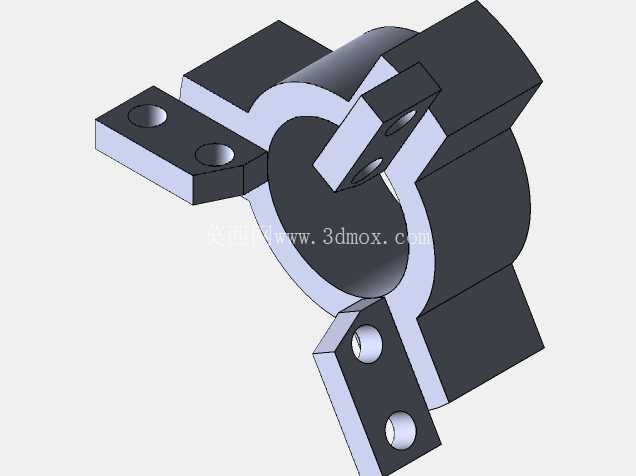

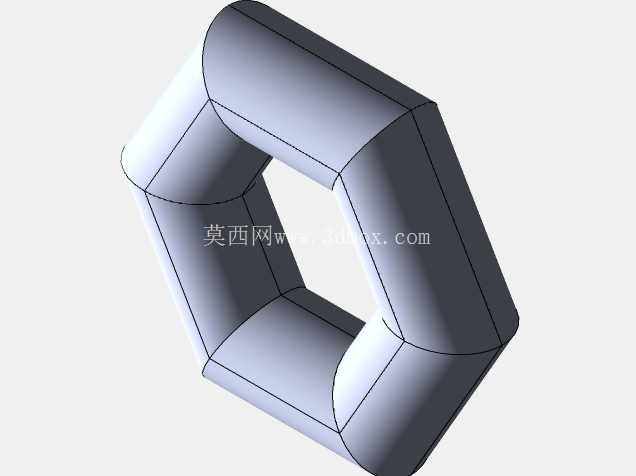

　　中心基座采用分体式抱箍结构设计，中间的环形空腔可穿过驱动拉杆，驱动方式可根据实际工位需求选配，既可以搭配气缸做直线往复驱动实现夹指的同步开合，也可以搭配小型伺服电缸做行程可控的精准夹持，适配不同开合行程的工件抓取需求。抱箍结构的连接面设计了定位止口，装配时能保证上下两部分基座的同轴度，避免驱动拉杆运动时出现卡滞。从实际应用场景来看，这类三指夹爪可用于3C电子行业的小型零件分拣、食品加工行业的规整物料抓取、轻工行业的包装盒搬运，相比定制化的专用夹爪，这款通用型三指结构的适配性更强，不需要针对单一工件做大幅结构修改，只需调整驱动行程、更换夹指衬垫即可适配一定尺寸范围内的不同工件。

　　结构设计过程中，所有铰接位置都预留了润滑脂加注间隙，长期运行时可定期加注润滑脂降低铰接副的磨损，夹指的受力截面做了加厚处理，能承受轻载夹持下的反复冲击载荷，不会出现夹指变形、断裂的问题。安装边界方面，整个夹爪闭合状态下的最大外轮廓直径小于120mm，开合行程可覆盖20mm到80mm直径范围内的圆柱工件，以及对应尺寸范围内的方形工件，安装耳的孔距为标准40mm间距，可直接适配市面上多数小型机器人的末端安装尺寸，不需要额外做转接法兰设计，能降低现场改造的安装成本。夹指开合过程中，三个夹指的运动轨迹为绕铰接点的圆弧摆动，闭合时夹指末端先接触工件表面，随着驱动拉杆的继续拉动，夹指会沿工件表面自适应微调角度，保证每个夹指的夹持面都能与工件表面充分接触，均匀分配夹持力，避免单点受力过大造成的工件损伤。这种自适应结构不需要复杂的力反馈算法，纯机械结构即可实现稳定夹持，对于成本敏感的自动化改造场景十分友好，既降低了电控系统的复杂度，也减少了后期维护的故障点。
