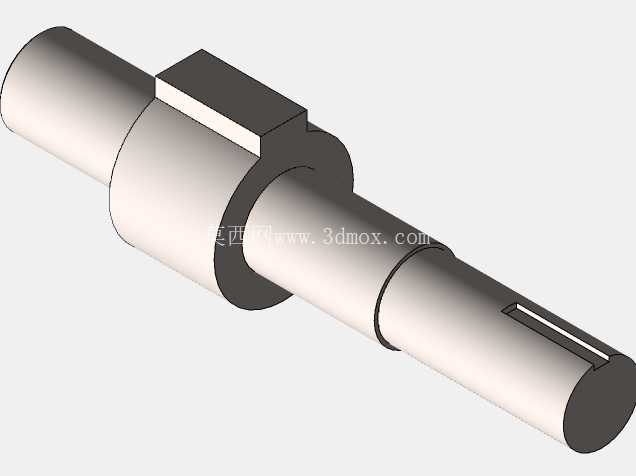

双导程精密蜗杆传动轴结构

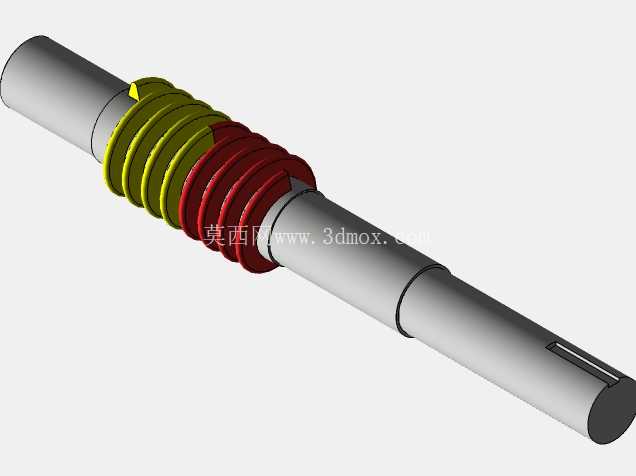

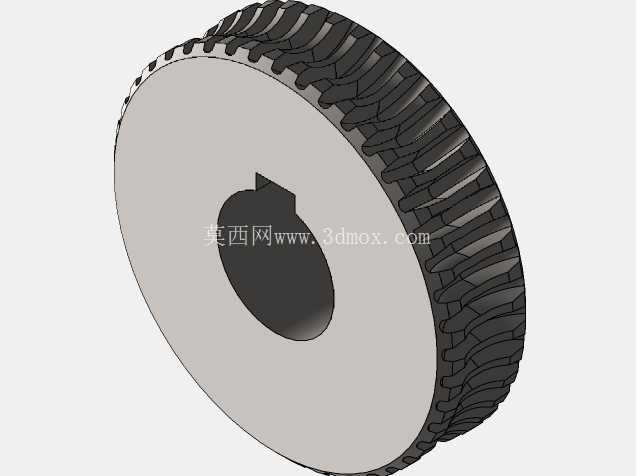

　　从结构细节来看，轴身整体采用阶梯轴设计，两端的光轴段是安装支撑位，用来匹配深沟球轴承或者圆锥滚子轴承的内圈，轴径尺寸按照支撑跨距、额定径向载荷做了梯度变化，靠近齿段的轴肩位置做了圆角过渡，避免热处理和载荷作用下的应力集中。轴的一端加工有键槽，用来安装联轴器或者同步带轮，接入动力输入，键槽的宽度和深度按照轴径的标准配合公差设计，保证扭矩传递过程中不会出现键连接的松动。两段螺旋齿的齿面分别做了不同的表面处理，从外观的色彩区分就能看出，两段齿面的硬度、粗糙度要求有差异，和蜗轮啮合时，齿面接触痕迹会沿着齿高均匀分布，不会出现偏载咬齿的问题。这款蜗杆轴是蜗轮蜗杆减速机构里的核心传动零件，日常在对传动回差有严格要求的进给机构、精密分度装置里十分常见，比如机床的进给传动链、光学检测设备的角度调节机构、自动化生产线的精密定位单元，都能见到这类双段齿面蜗杆的应用。和普通单导程蜗杆不同，这款轴上做了两段不同齿厚的螺旋齿段，两段螺旋齿面衔接在轴身中部，装配时可以通过调整蜗杆的轴向位置，来消除蜗轮和蜗杆啮合的侧隙，从根源上避免正反转切换时的空程误差，这也是它能适配精密传动场景的核心原因。

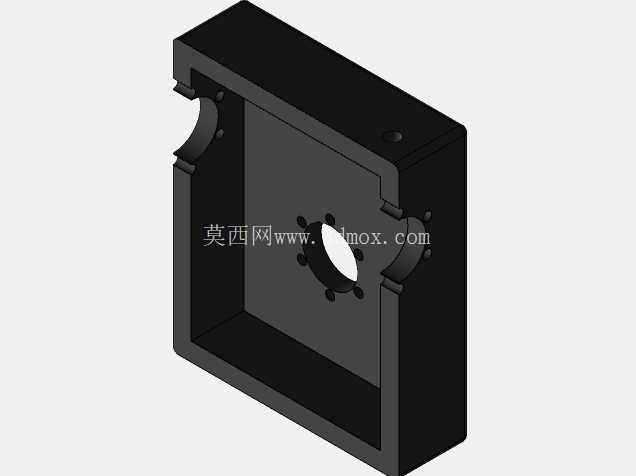

　　设计这类蜗杆轴的时候，首先要核算的是啮合中心距的公差范围，因为蜗杆的轴向位移调整量是和中心距偏差、蜗轮齿厚偏差直接挂钩的，轴上的齿段长度要预留出足够的调整余量，避免长期磨损后没有补偿空间。其次要考虑轴的临界转速，因为蜗杆轴在工作时是高速旋转件，两端支撑的跨距、轴的直径梯度要避开共振区间，尤其是在输入转速超过1500转的场景下，轴的动平衡精度要达到G6.3以上，避免高速运转时出现振动，影响啮合精度。安装边界上，两端支撑轴承的定位轴肩高度要低于轴承内圈的拆卸高度，方便后期维护时拆换轴承，齿段两端的退刀槽宽度要符合滚齿加工的工艺要求，不能因为槽宽过窄导致滚刀碰撞轴身。

　　轴上的键槽位置要和螺旋齿的相位做对应标记，方便装配时调整啮合接触点，通常装配时会在齿面涂抹红丹粉，转动轴后观察蜗轮齿面的接触痕迹，通过轴向微调蜗杆的位置，让接触痕迹位于蜗轮齿面的中部，同时保证正反转动的侧隙控制在0.02mm以内。这类蜗杆轴的材质通常选用20CrMnTi，齿面做渗碳淬火处理，硬度达到HRC58-62，芯部保持足够的韧性，既能承受啮合时的接触应力，也能承受传动过程中的冲击载荷。和普通圆柱蜗杆相比，这种双段齿的结构不需要更换蜗轮就能补偿磨损量，大幅延长了减速机构的维护周期，在需要长期保持传动精度的设备里，这种结构的可靠性远高于普通单导程蜗杆。

　　实际选型应用时，还要注意蜗杆的导程角和蜗轮的螺旋角匹配，导程角的大小直接影响传动效率，导程角越大传动效率越高，但自锁性能会下降，所以在需要反向自锁的升降类机构里，要控制导程角在3.5度以内，而在动力传递为主的减速场景里，可以适当增大导程角提升传动效率。轴的两端还可以根据安装需求加装防尘密封圈的槽位，避免加工碎屑、粉尘进入啮合区域，磨粒磨损会大幅降低齿面的使用寿命，尤其是在木工机械、粉体加工设备这类工况比较恶劣的场景里，密封结构的设计是必不可少的。
