木纹便携蓝牙音箱外观结构设计方案

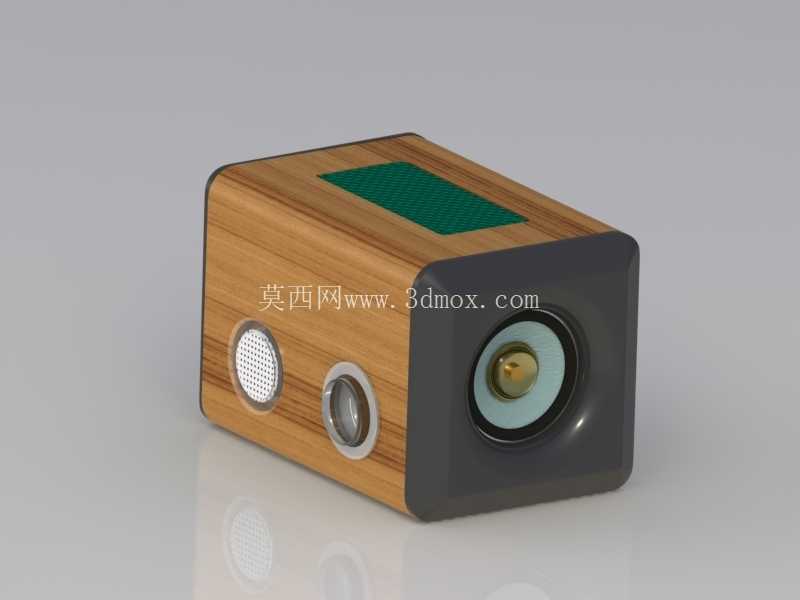

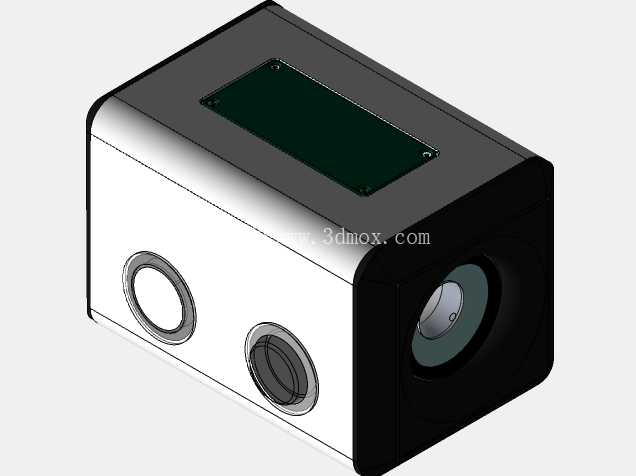

　　这款便携音频播放设备的结构设计，首先围绕户外随身、桌面近场两类核心使用场景做边界约束，整机采用近似立方体的切角造型，单手握持时的贴合度经过反复调整，侧边的弧度刚好适配成年男性手掌的虎口轮廓，放置在桌面时底部的隐形防滑胶圈能避免播放低频音效时出现位移，不会和硬质桌面产生共振杂音。从功能布局来看，正面主发声单元采用下沉式安装结构，扬声器外圈的黑色塑胶边框做了0.3mm的凸台防护，避免日常放置时振膜直接接触桌面或背包内的其他物品造成刮损，侧边的被动辐射器采用金属网罩封装，既可以辅助提升低频下潜的量感，也能阻挡日常使用中的灰尘、细小碎屑进入腔体内部，另一侧的圆形开孔为状态指示灯的透光位，采用半透磨砂PC材质，光线漫反射后不会出现刺眼的强光点，暗光环境下也能清晰识别设备的连接、电量状态。

　　顶部的绿色防滑区域采用软胶包覆，内部集成了触控式的操作按键，没有突出的物理按键结构，一方面能降低背包内杂物误触按键的概率，另一方面也让整机的外观线条更流畅，没有突兀的结构断点。外壳主体采用竹木材质拼接的设计思路，竹木层的厚度控制在2.2mm，既保留了木质材料天然的纹理质感，也不会因为壁厚过大挤占内部的腔体空间，内部的音腔做了独立的密封隔断，和电池、主控电路板的安装仓完全分隔，避免电路部分的电磁干扰影响音频输出的信噪比，同时密封音腔的结构也能进一步优化低频的回放效果，不会出现声短路的问题。整机的装配结构采用隐藏式卡扣配合少量固定螺丝，螺丝孔全部设置在底部防滑胶圈的覆盖区域，外观面看不到任何装配缝隙和固定件，竹木外壳和前后端的黑色塑胶端盖采用止口配合，配合间隙控制在0.1mm以内，既可以保证装配后的外观一致性，也能提升整体的结构强度，日常从1.2米高度跌落至水泥地面时，端盖的缓冲结构可以吸收大部分冲击能量，不会出现外壳开裂、内部元器件移位的问题。

　　在安装边界的设计上，内部的电池仓预留了通用103040规格锂电池的安装位，主控板的固定孔位适配市面上主流的蓝牙音频解码方案，扬声器的安装位适配40mm全频发声单元，不管是做手板验证还是批量开模生产，都可以直接选用通用的标准元器件，不需要额外开制定制的结构件，能有效缩短产品的开发周期。考虑到户外使用的场景，整机的拼接缝隙处都预留了泡棉密封胶条的安装槽，装配后可以达到IP54级别的防尘防水能力，日常使用中遇到泼溅的水、户外的扬尘都不会侵入设备内部，提升了复杂使用环境下的可靠性。

　　外观设计上没有做多余的装饰元素，竹木的天然纹理和黑色哑光塑胶端盖形成材质对比，顶部的绿色软胶区域作为视觉点缀，整体风格偏向简约现代，不管是搭配家居桌面环境还是户外露营场景，都能和周边的环境适配，不会有突兀的违和感。结构设计过程中针对不同壁厚的材料收缩率做了提前补偿，竹木部分的含水率控制在8%到12%之间，避免不同温湿度环境下出现外壳变形开裂的问题，塑胶端盖采用ABS加PC的混合材质，表面做细晒纹处理，不容易残留指纹和使用划痕，长期使用也能保持外观的整洁度。
