双螺杆挤出机用EV32轴承座结构设计

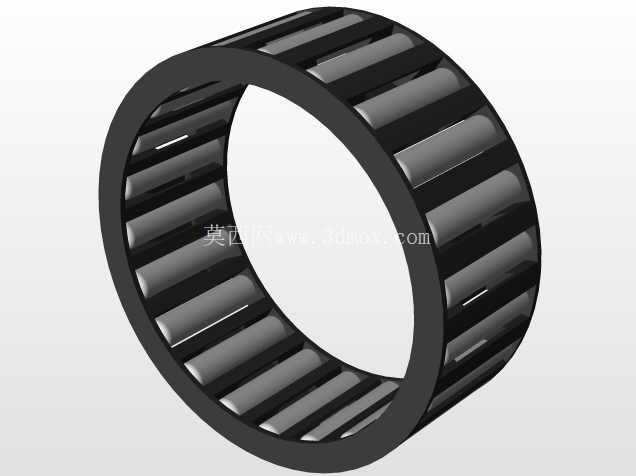

在塑料改性、共混挤出以及食品饲料膨化加工的生产线上，双螺杆挤出机的核心传动段稳定性直接决定整线的连续运行时长，而轴承座作为承接螺杆输出端径向与轴向载荷的核心支撑部件，其结构合理性往往是很多现场运维人员容易忽略的故障诱因。这款适配Clextral EV32机型的轴承座，最初的原生结构在高扭矩、连续24小时运行的工况下，暴露出了几处典型的设计缺陷：原结构采用油脂润滑的滚动轴承组，在挤出段传导过来的120℃以上持续高温环境下，润滑脂流失速度远超设计预期，运行3个月左右就会出现轴承游隙变大、螺杆径向跳动超差的问题，直接导致挤出料条直径波动、出料压力不稳，严重时还会出现螺杆擦碰机筒内壁的恶性事故。

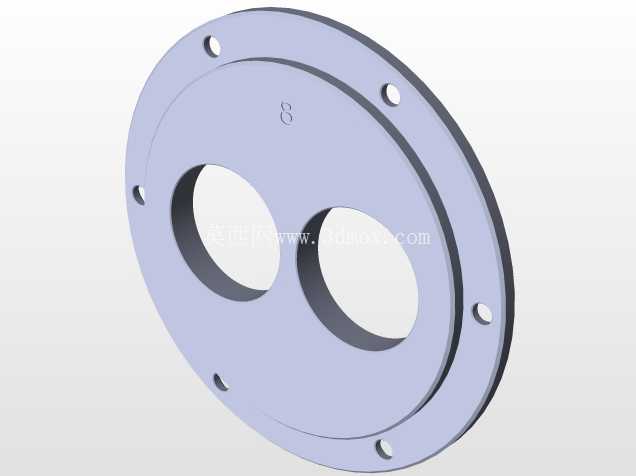

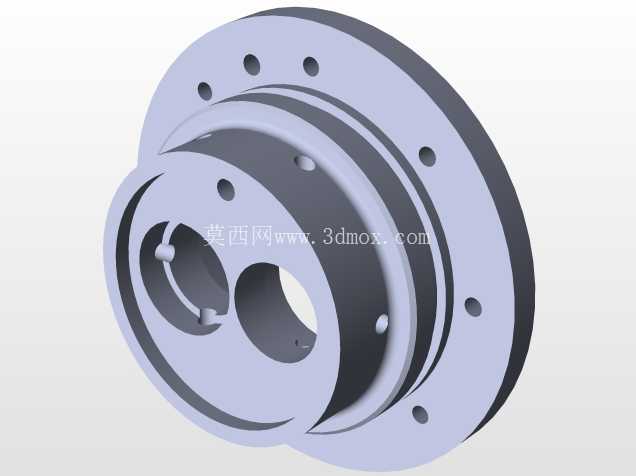

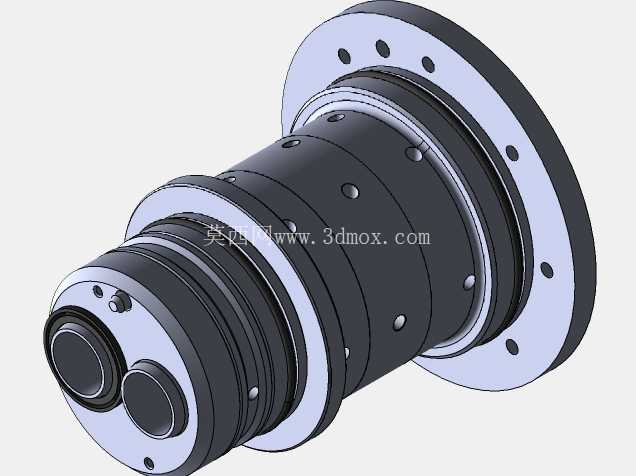

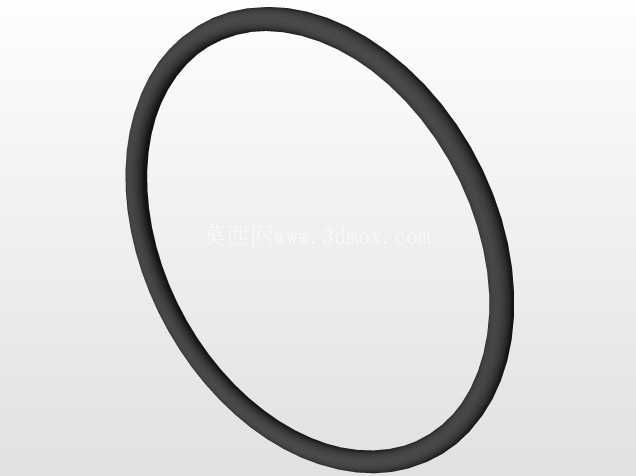

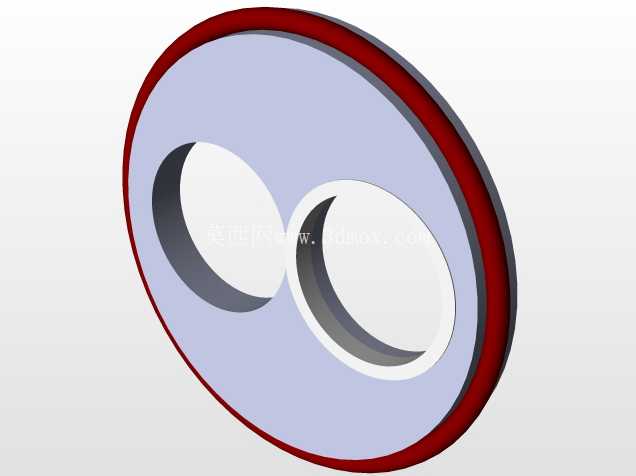

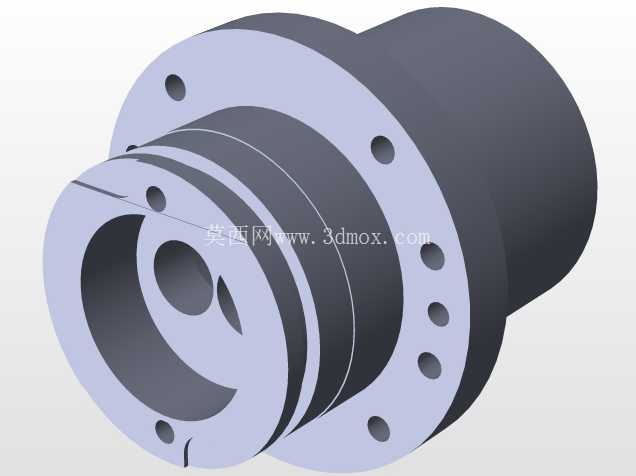

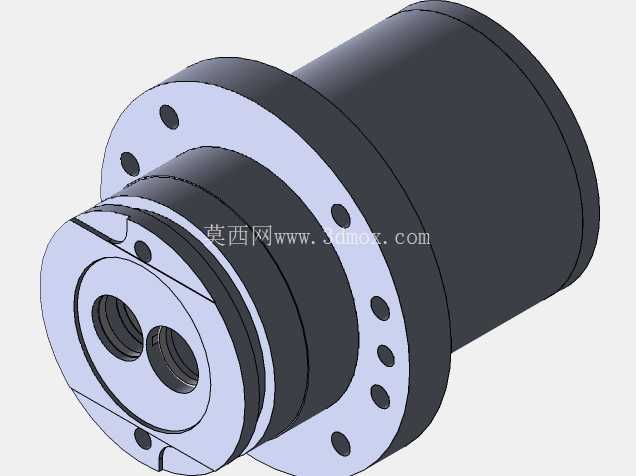

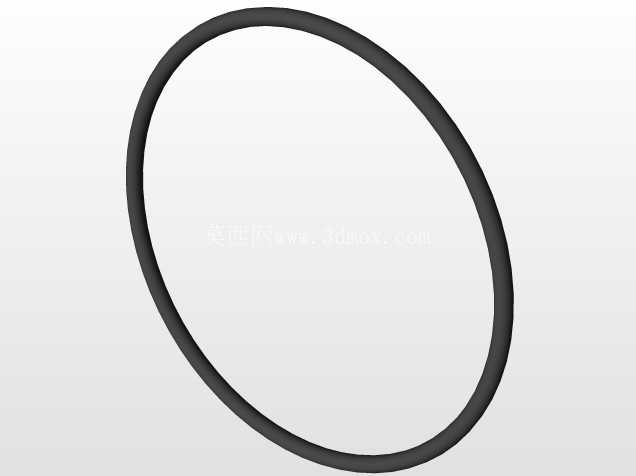

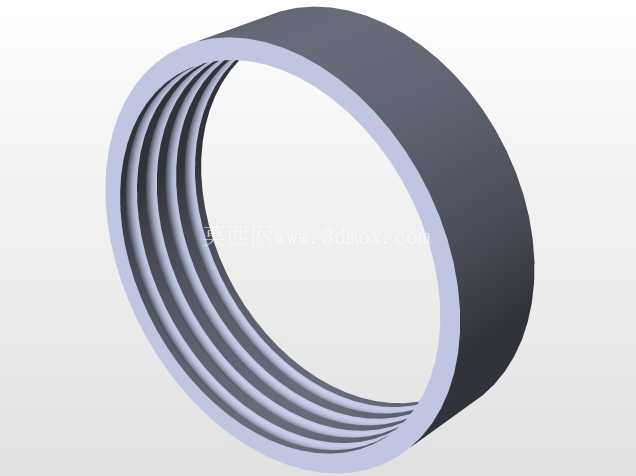

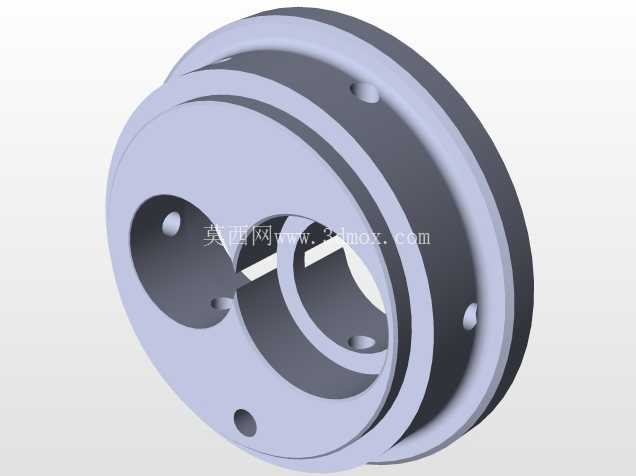

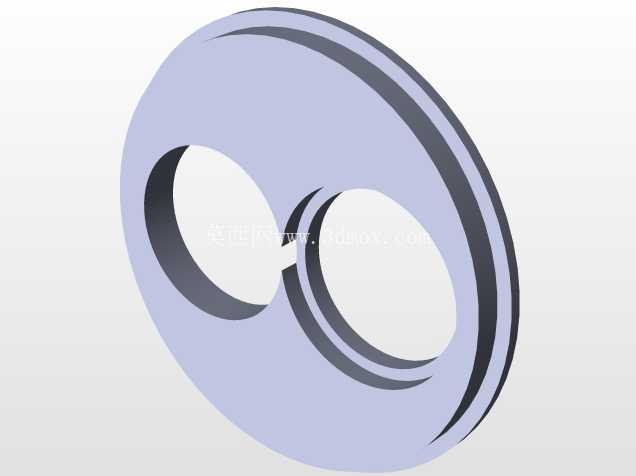

从结构设计的角度拆解这个改进后的轴承座，首先能看到安装法兰端采用了圆周均布的沉头螺栓孔设计，螺栓孔的分布圆直径完全匹配EV32机型机筒端的连接止口，不需要对原有设备的安装面做任何二次加工就能直接替换，安装止口的配合公差选了H7/h6的小间隙配合，既保证装配时的对中精度，又避免热胀冷缩导致止口抱死拆不下来。轴承座的筒体段做了阶梯式的壁厚变化，靠近法兰端的壁厚加厚了30%，用来承载螺杆工作时产生的交变轴向推力，避免长期受载出现筒体变形导致轴承外圈跑圈；筒体尾部的壁厚适当减薄，在保证整体刚性的前提下控制零件重量，也给尾部的密封件安装留出了足够的空间。

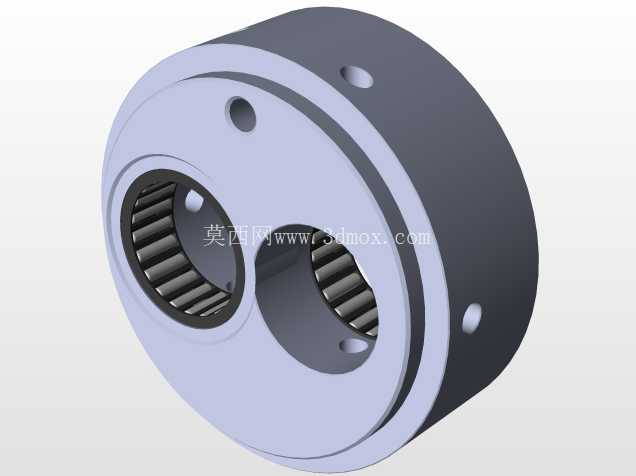

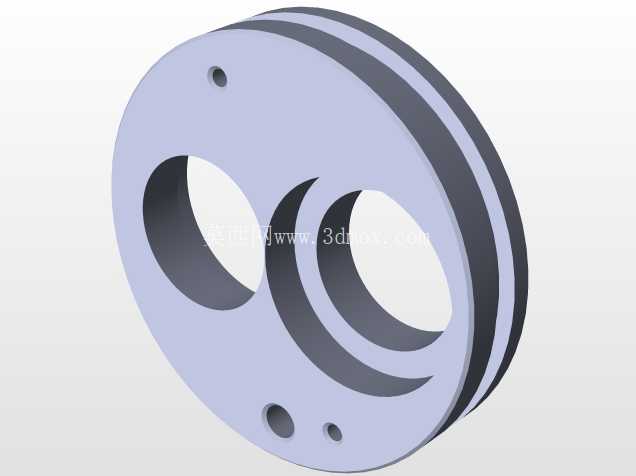

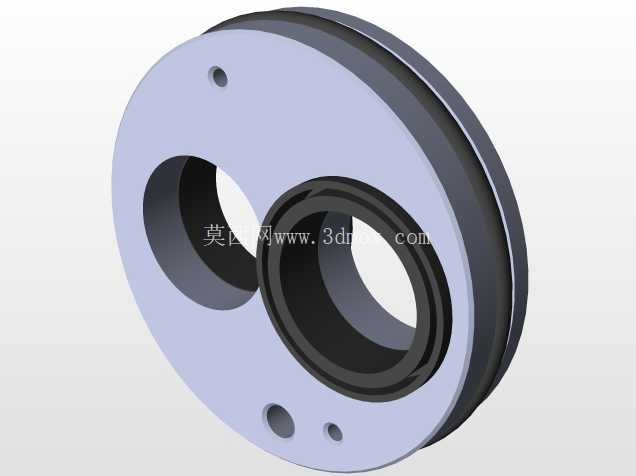

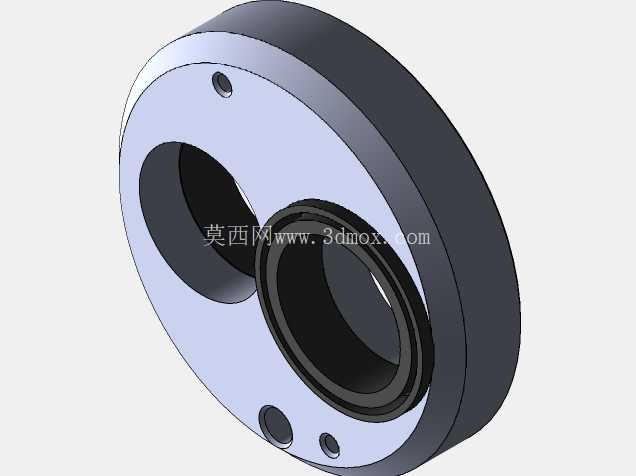

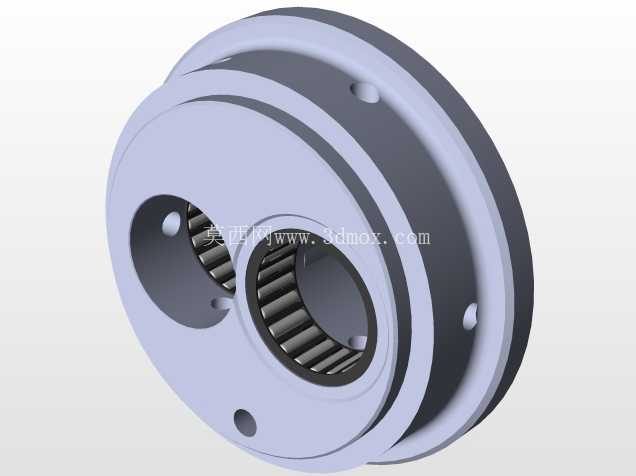

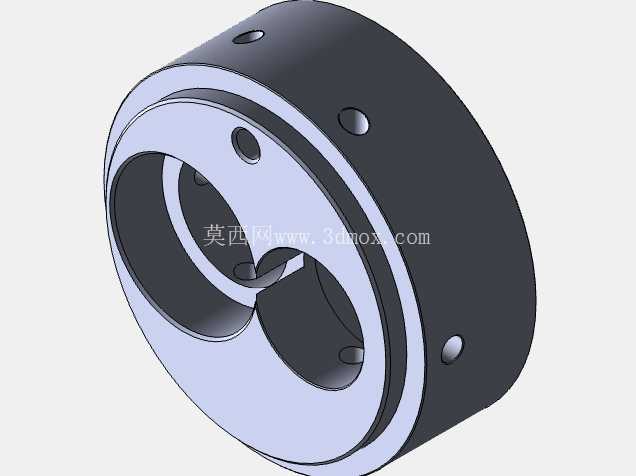

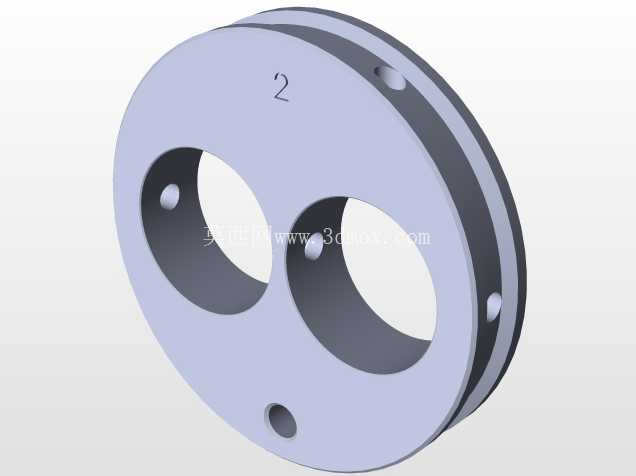

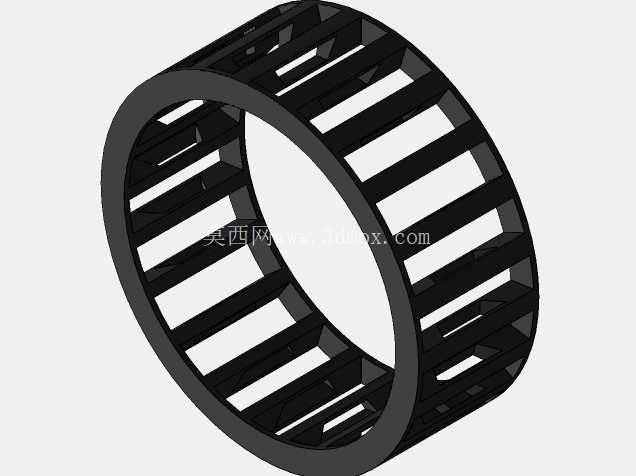

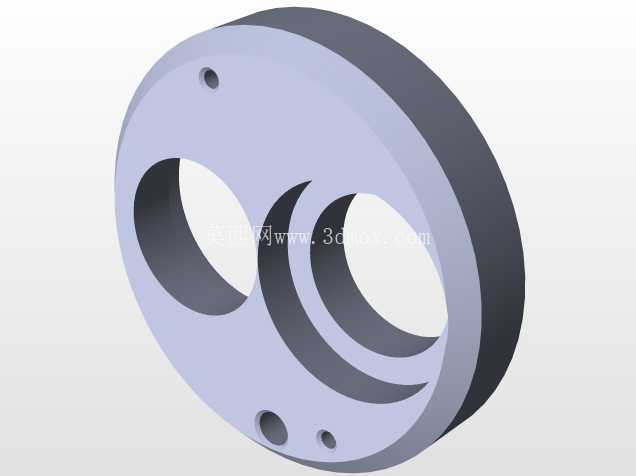

最核心的改进是把原有的油脂润滑滚动轴承系统换成了无油轴承结构，去掉了原设计里的油脂注油通道、密封端盖的复杂迷宫结构，无油轴承采用的是钢基镶嵌固体润滑剂的材质，不需要定期加注润滑脂，能在180℃的持续工作温度下保持稳定的摩擦系数，完全适配挤出机机头段传导过来的高温工况。双螺杆对应的两个轴承安装孔采用了一次装夹镗孔加工，两个孔的中心距公差控制在±0.01mm以内，孔的圆柱度公差不超过0.008mm，保证两根螺杆安装后的平行度，避免螺杆转动时出现干涉。轴承座的内部流道也做了优化，去掉了原结构里容易积料的死角，即使有少量从螺杆端渗漏过来的熔融物料，也能顺着预留的排料槽流出，不会进入轴承配合面造成磨损。

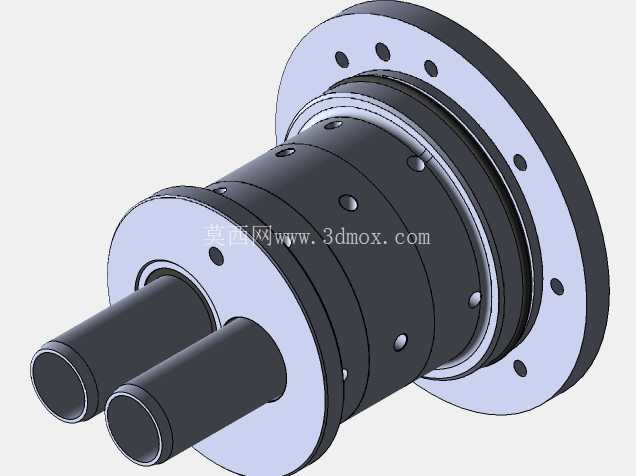

从现场安装的边界尺寸来看，这个轴承座的总长度控制在原有安装空间的允许范围内，最大外圆直径比原结构小2mm，不需要改动周边的冷却水管路、喂料机构的安装位置，替换安装时只需要拆掉原有损坏的轴承座，清理干净机筒安装面的残留物料和锈迹，把新轴承座的止口对准机筒定位孔，拧紧圆周均布的固定螺栓，再穿入螺杆调整好轴向间隙就能完成装配，整个替换过程不需要专用工装，现场运维人员在日常停机检修的窗口期就能完成作业。实际工况验证中，改进后的轴承座连续运行12个月后检测，轴承内孔的磨损量不超过0.02mm，螺杆的径向跳动量始终保持在允许的0.03mm范围内，彻底解决了原结构频繁换轴承、润滑脂泄漏污染物料的问题。在结构建模的时候，所有的倒角、圆角都按照实际加工工艺做了处理，法兰端的螺栓孔沉头深度完全匹配标准内六角螺栓的头部尺寸，没有出现建模时忽略沉头深度导致螺栓装不到位的常见问题，所有配合面的粗糙度要求也在模型的工艺标注里做了明确，轴承安装孔的粗糙度要求Ra1.6，安装法兰端面的粗糙度要求Ra3.2，非配合面做喷砂氧化处理，提升零件的抗锈蚀能力，适合车间多粉尘、有一定腐蚀性气体的生产环境。
