对开式滑动轴承安装支座结构设计

项目分类:轴承座 发布时间:2026-02-28 ID:1143224
  • 对开式滑动轴承安装支座结构设计
  • 对开式滑动轴承安装支座结构设计
  • 对开式滑动轴承安装支座结构设计
  • 对开式滑动轴承安装支座结构设计
  • 对开式滑动轴承安装支座结构设计
  • 对开式滑动轴承安装支座结构设计
  • 对开式滑动轴承安装支座结构设计
  • 对开式滑动轴承安装支座结构设计

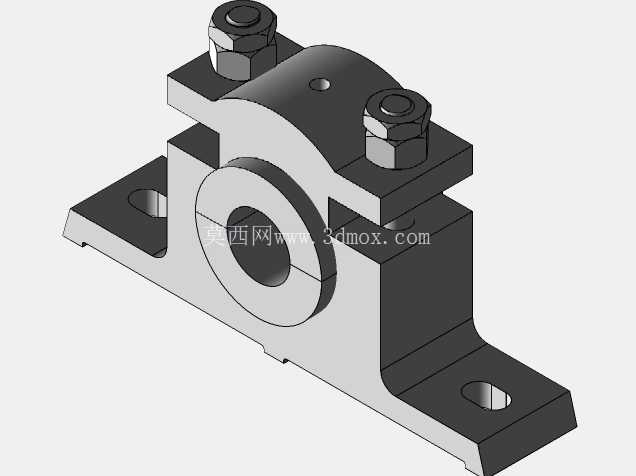

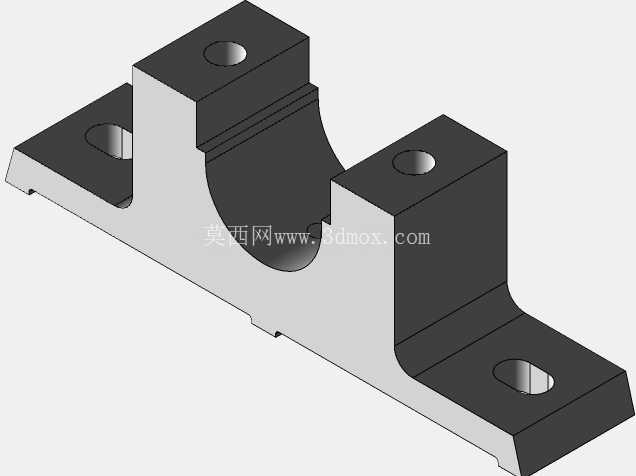

  在常规工业传动系统的布局中,这类对开式滑动轴承支座是支撑旋转轴系的核心承载部件,多应用在中小功率输送设备、轻工机械传动单元、小型风机转轴支撑等场景中,区别于整体式轴承座,对开结构的设计核心是解决轴系装配后无法从轴端穿装轴承座的痛点,尤其适合轴上已经预装齿轮、带轮等传动件的装配场景,无需拆解轴上零件即可完成轴承的安装与后期维护更换。从结构设计逻辑来看,整个支座分为底座、下轴瓦座、上轴瓦盖三个核心部分,底座采用带安装沉孔的翼型延伸结构,两个安装孔分布在底座两侧的延伸耳板上,安装时可通过螺栓将整个支座固定在设备的安装基面或机架横梁上,耳板上的沉孔设计可以让螺栓头沉入板面以下,避免安装后螺栓头突出干涉周边部件,同时沉孔的同轴度公差控制在0.1mm以内,保证安装螺栓穿装顺畅,不会出现别劲导致的支座安装翘曲问题。

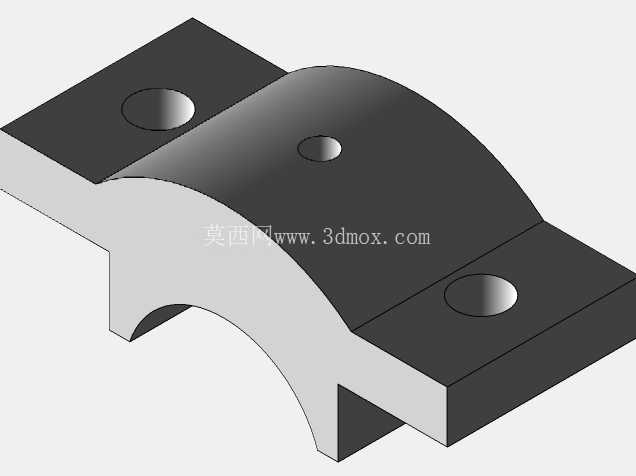

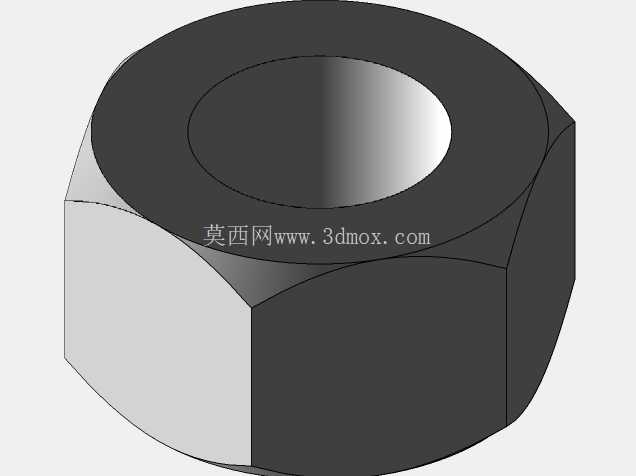

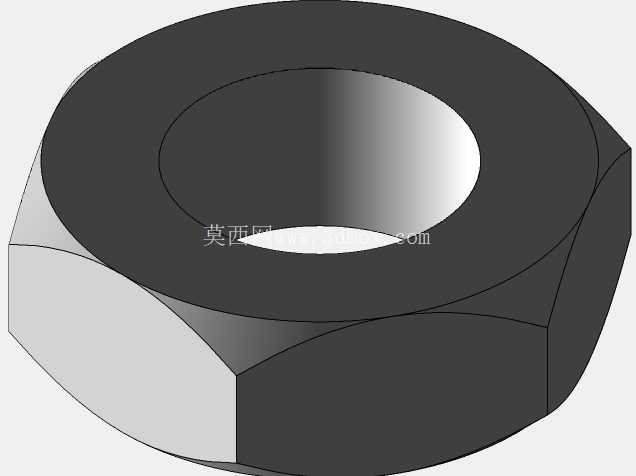

  上下轴瓦座的结合面采用精加工平面配合,配合面的平面度要求控制在0.05mm以内,保证合装后轴瓦内孔的圆度不会出现错边偏差,避免轴运转时出现局部磨损加剧的问题。上轴瓦盖与下座通过两个六角头螺栓配合防松螺母实现锁紧,螺栓分布在轴孔两侧的对称位置,锁紧时可按照对角分次拧紧的方式操作,避免单侧压紧导致的轴瓦内孔变形,螺栓的预紧力需要根据轴系的实际载荷调整,既要保证轴瓦不会在运转时出现松动错位,也要避免预紧力过大导致轴瓦变形抱轴。

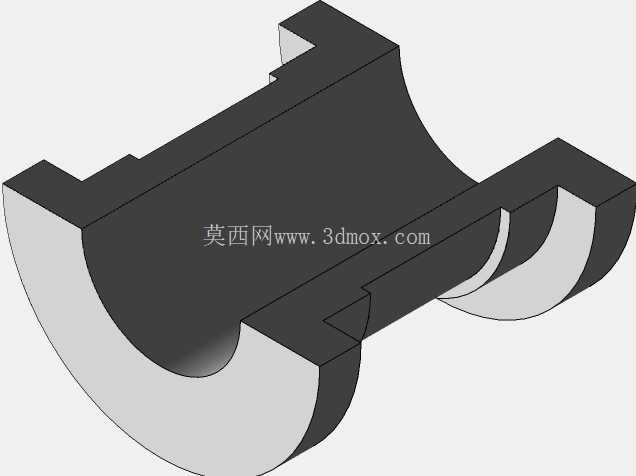

  轴瓦内孔是直接与转轴配合的工作面,设计时内孔的尺寸公差按照H7级精度控制,表面粗糙度要求达到Ra1.6,保证转轴运转时的摩擦阻力处于合理区间,同时内孔与安装底座底面的平行度公差控制在0.08mm/100mm以内,避免转轴安装后出现倾斜,导致轴端传动件的啮合偏差。从安装边界来看,这类支座的底座宽度适配常规8号槽钢的安装面宽度,安装孔的中心距按照通用安装尺寸设计,可直接替换同规格的标准对开轴承座,无需重新加工设备的安装基面,降低设备改造或维护的成本。在实际使用场景中,这类轴承支座需要配合润滑脂使用,上轴瓦盖上预留的注油孔可直接连接注油杯,定期向轴瓦配合面补充润滑脂,减少运转过程中的干摩擦损耗,延长轴瓦的使用寿命。

  设计时还考虑了轴系的热胀冷缩余量,轴瓦内孔与转轴的配合间隙按照轴径的千分之一到千分之一点五选取,既可以保证转轴运转时的灵活度,也不会因为间隙过大出现转轴跳动超标的问题。底座的底面采用全平面精加工设计,安装时与机架基面的接触面积不低于85%,避免局部接触导致的支座受力不均,在重载工况下还可以在底座与基面之间增加调整垫片,微调轴系的中心高度,保证轴系与传动部件的同轴度要求。这类结构的设计没有多余的冗余结构,整体壁厚按照等强度原则设计,底座与轴瓦座的过渡位置采用圆角过渡,减少应力集中问题,在承受径向载荷时,应力可以均匀分布到整个支座结构上,避免长期交变载荷下出现开裂问题。在三维建模过程中,这类结构需要重点关注上下结合面的配合公差、安装孔的位置度、轴瓦内孔的圆柱度等关键尺寸,建模时需要提前预留加工余量,同时考虑铸造拔模斜度,适合采用砂型铸造工艺进行毛坯生产,后续再通过机加工完成关键配合面的精加工,兼顾生产成本与加工精度的平衡。
