带支架防摔结构手机防护壳结构设计

这款手机防护壳的结构设计，核心围绕日常手持使用、桌面放置、跌落缓冲三个核心场景展开，区别于常规光面保护壳的单一防护逻辑，在结构上做了多层功能整合。首先看安装边界，整体内腔轮廓完全匹配对应4英寸规格手机的外轮廓尺寸，侧壁预留0.15mm的装配过盈量，保证套入后不会出现松垮晃动，同时侧壁对应手机侧边按键、充电接口、耳机孔的位置都做了精准的避让开孔，开孔边缘做了R0.3mm的圆角过渡，避免拆装时刮伤手机边框。

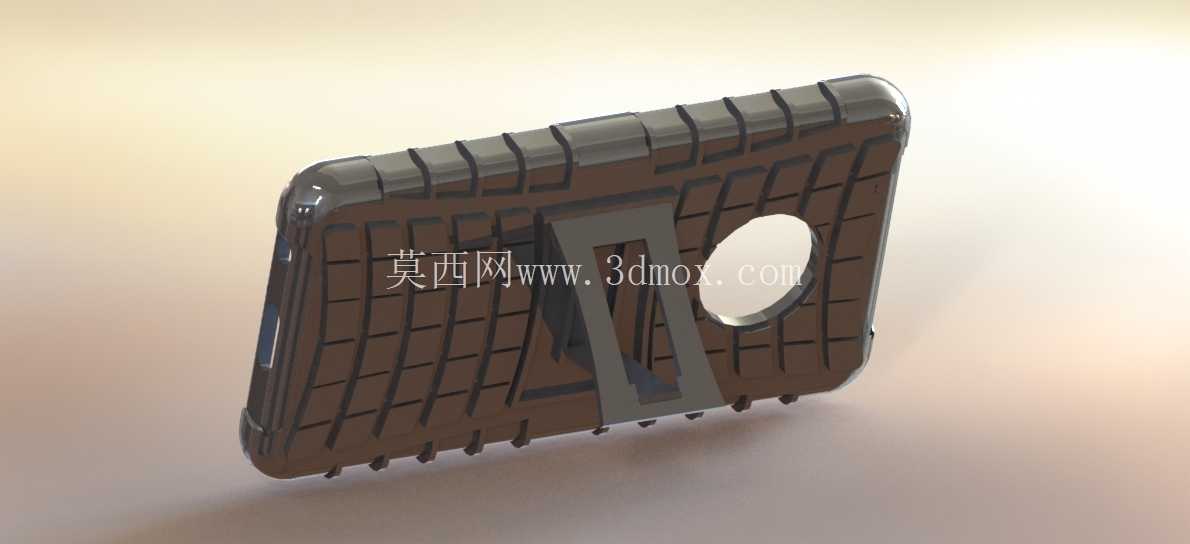

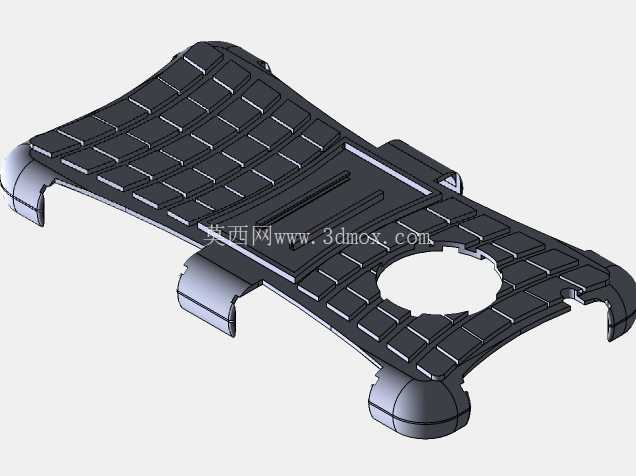

外形上，壳身背部做了交错的格状加强筋结构，筋条高度1.2mm，宽度0.8mm，这种格状结构一方面可以提升壳身整体的抗弯折强度，避免日常拆装时出现不可逆的塑性变形，另一方面在手机背部平面接触跌落时，格状筋条可以率先接触接触面，形成第一道缓冲，分散冲击能量，避免冲击力直接传递到手机后盖。壳身边缘做了高出手机屏幕0.8mm的围边设计，当手机屏幕朝下平放在桌面或者正面跌落时，围边会率先接触接触面，让屏幕和接触面之间留出安全间隙，避免屏幕直接刮擦或者受冲击碎裂。壳身四个边角位置做了加厚的缓冲凸点结构，凸点比侧壁高出1mm，内部做了中空的缓冲腔，这是跌落时最容易先接触地面的位置，中空腔可以在冲击发生时产生可控的形变，吸收大部分冲击能量，降低边角位置的冲击峰值，这也是日常手机跌落最容易出现磕碰损坏的位置，针对性的结构强化能大幅提升防护性能。

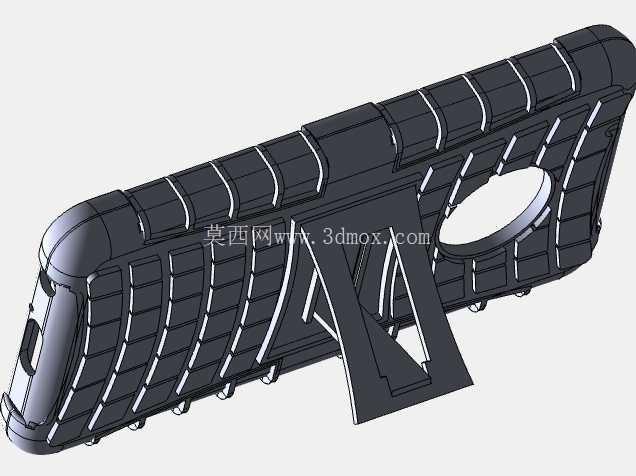

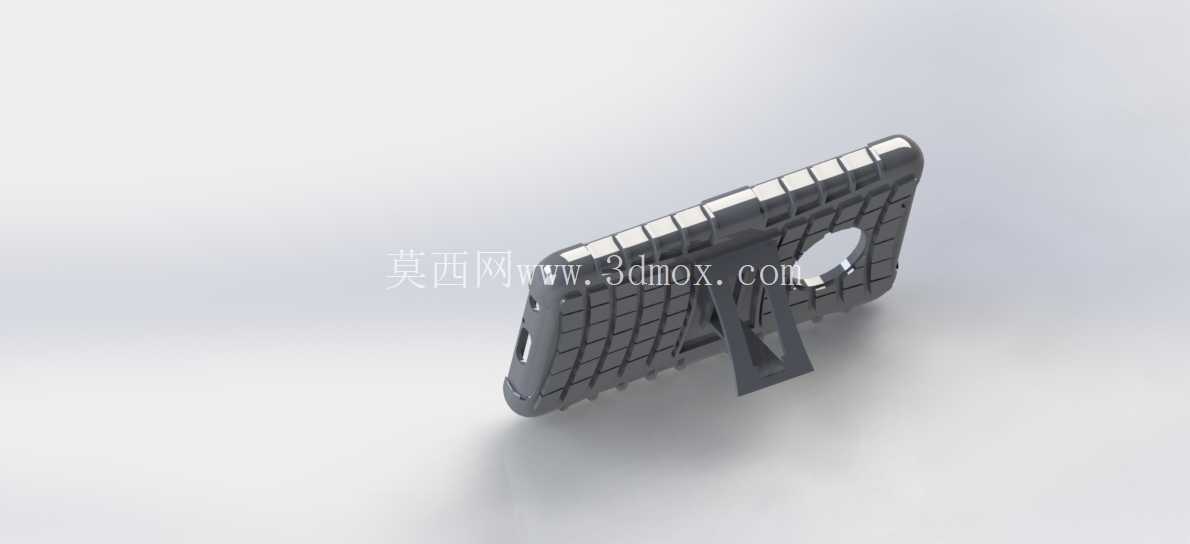

背部集成的隐藏式支架是这款防护壳的附加功能结构，支架采用和壳身同材质的卡扣式连接，收纳状态下完全嵌入背部的预留凹槽内，和背部格状筋条的表面齐平，不会出现凸起硌手的问题，支架翻开后可以形成两个固定的支撑角度，分别对应60度的视频观看角度和30度的桌面文字输入角度，支架的转轴位置做了过盈配合的阻尼结构，翻开和收纳时都有清晰的档位反馈，不会出现松脱自动闭合的问题，支架对应位置的背部还预留了圆形的摄像头避让孔，孔位边缘做了高出摄像头镜片0.5mm的凸边，避免摄像头镜片直接接触桌面被刮花。

从实际使用场景来看，这款防护壳适配日常通勤、办公桌面放置、户外手持等多种使用场景，格状的背部结构还能增加手持时的摩擦力，减少手滑跌落的概率，侧壁的凸点结构也能提升手持时的握持触感，避免光滑壳身容易滑脱的问题。设计过程中需要重点考量的是壁厚的均匀性，整体壳身基础壁厚控制在1.2mm，加强筋位置的壁厚控制在0.8mm，避免注塑成型时出现缩痕、翘曲的问题，支架和壳身的连接卡扣位置做了R角过渡，避免反复翻折出现应力断裂，所有的外部棱边都做了圆角处理，没有尖锐的棱角，握持接触时不会有硌手的不适感。

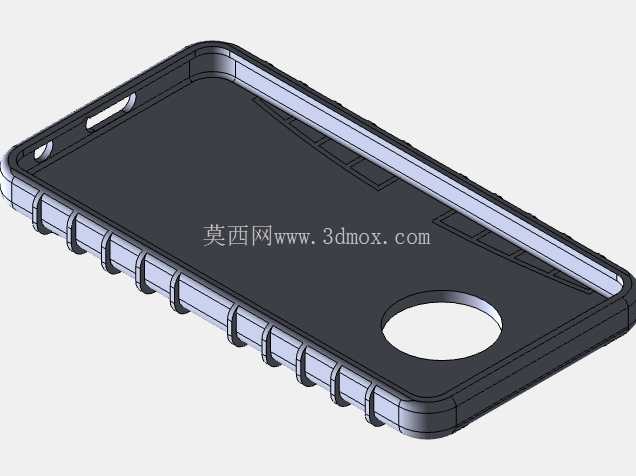

在安装适配层面，壳身的内侧四个边角位置做了微小的定位凸点，手机套入时凸点会卡在手机边角的缝隙位置，避免长期使用后壳身出现移位，导致开孔和手机接口不对位的问题，内侧壁做了细微的磨砂纹理，既可以避免壳身和手机后盖紧密贴合产生水印，也能减少拆装时的摩擦阻力，提升装配的顺畅度。整体结构没有多余的冗余设计，所有的结构特征都对应实际使用中的具体需求，没有为了造型牺牲防护性能或者使用便利性，在防护性能和握持手感之间做了比较均衡的取舍，既不会因为壳身过厚导致手机整体过于臃肿，也不会因为壁厚过薄导致防护性能不足。
