小间距全行程弹簧测试探针结构

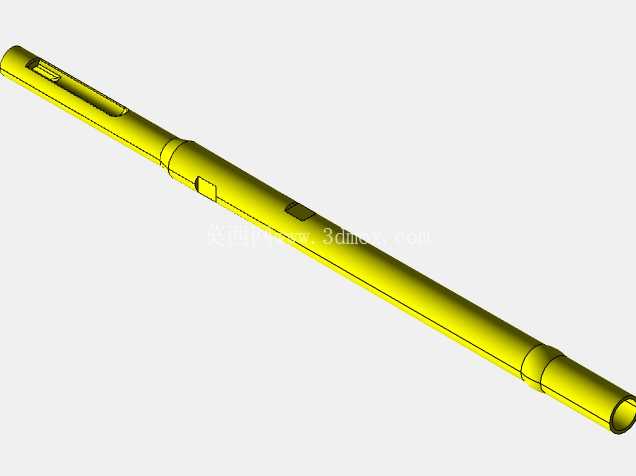

　　在消费电子、通讯板卡的量产测试环节，这类小中心距弹簧探针是在线测试、功能测试治具里的核心接触部件，主要承担测试信号与被测电路板焊盘、触点之间的导通连接作用，替代传统硬针结构，抵消治具加工公差、板卡翘曲带来的接触偏差，避免测试过程中划伤被测件的镀金触点。从结构设计逻辑来看，这款探针采用套筒内置压缩弹簧的分体式结构，头部接触端根据被测触点形态可更换不同尖端形式，适配平焊盘、凹坑触点、引脚等不同被测对象，尾部与插座过盈配合实现固定，筒体部分完全嵌入安装插座后，筒体顶面与插座安装面齐平，仅柱塞接触端伸出插座表面，这种安装方式能最大程度压缩探针的垂直安装空间，适配高密度排布的测试阵列需求。

　　尺寸边界上，这款探针适配50mil中心距的阵列排布，也就是行业内常用的1.27mm间距测试点位，探针总行程覆盖0.1英寸的全行程区间，设计时区分全行程与推荐行程两个使用阈值：全行程是弹簧可压缩的极限位置，仅在治具闭合过压时短暂到达，长期使用需控制压缩量在推荐行程区间，避免弹簧过早出现疲劳失效，缩短探针的循环使用寿命。实际选型应用时，这类探针常搭配对应规格的绝缘插座使用，插座采用耐高温工程塑料注塑成型，针孔位置度公差控制在0.02mm以内，保证多针阵列装配后，每根探针的中心与被测板卡的测试点位中心偏差不超过0.05mm，避免偏位导致的接触不良。探针筒体采用黄铜基材表面镀金处理，降低自身接触电阻，内置弹簧采用不锈钢丝绕制，表面做钝化处理，避免长期压缩后出现锈蚀弹力衰减，头部接触端根据测试场景不同，可选择尖针、圆头、梅花头等不同形式：尖针适合刺破焊盘表面的氧化层，针对无铅焊盘的低接触电阻测试场景；圆头适合接触镀金触点，减少对触点表面的划伤；梅花头则适合表面不平整的测试点位，多点接触提升导通稳定性。在治具设计阶段，需要提前核算探针的安装深度，插座嵌入治具安装板的深度与筒体长度匹配，探针尾部焊接测试引线后，引线弯折半径不小于3倍线径，避免长期测试震动导致引线根部断裂。

　　测试过程中，治具下压时探针首先接触被测点位，随着治具继续闭合，弹簧逐步压缩到推荐行程位置，此时接触压力稳定在设计值区间，既能保证接触电阻稳定在毫欧级，满足高速信号测试的阻抗要求，又不会因为压力过大压伤被测板卡的焊盘。针对高密度通讯板卡的测试场景，这类小间距探针可以实现每平方厘米数十个测试点位的排布，覆盖BGA封装、QFP封装器件下方的测试点，不需要在板卡上额外设计测试焊盘，缩小板卡的整体布线面积。设计建模时，需要重点关注探针的同轴度公差，筒体与柱塞的配合间隙控制在0.01mm以内，避免柱塞伸缩过程中出现卡滞，弹簧的线径、节距、自由长度经过反复校核，保证全行程范围内的弹力曲线平滑，不会出现弹力突变导致的接触压力波动。

　　同时建模时需要预留插座的安装定位特征，插座侧面设计定位凸台，与治具安装板的定位槽配合，防止多针压入时插座出现移位，相邻探针之间的绝缘距离满足高压测试的耐压要求，避免相邻针之间出现打火击穿的问题。在实际生产线的长期使用中，这类探针的维护更换也比较便捷，单根探针损坏时可以从插座正面直接拔出更换，不需要拆解整个治具的布线结构，降低产线的维护停机时间。针对不同的测试环境，比如高温老化测试场景，还可以选择耐高温弹簧材质的型号，在85摄氏度的环境下长期工作，弹簧弹力衰减率控制在5%以内，满足老化测试的长时间接触稳定性要求。建模过程中，所有配合面的公差都按照精密机械零件的配合要求设定，柱塞与筒体的滑动配合采用H7/g6的小间隙配合，既保证伸缩顺畅，又不会因为间隙过大导致探针倾斜，接触偏位。探针的表面粗糙度要求也比较高，接触端的表面粗糙度达到Ra0.8，减少与被测触点的接触电阻，筒体内壁的粗糙度达到Ra1.6，降低柱塞伸缩的摩擦阻力，提升探针的循环使用寿命，正常维护条件下可以实现数十万次的测试循环。
