微型履带式液压挖掘机整机结构设计

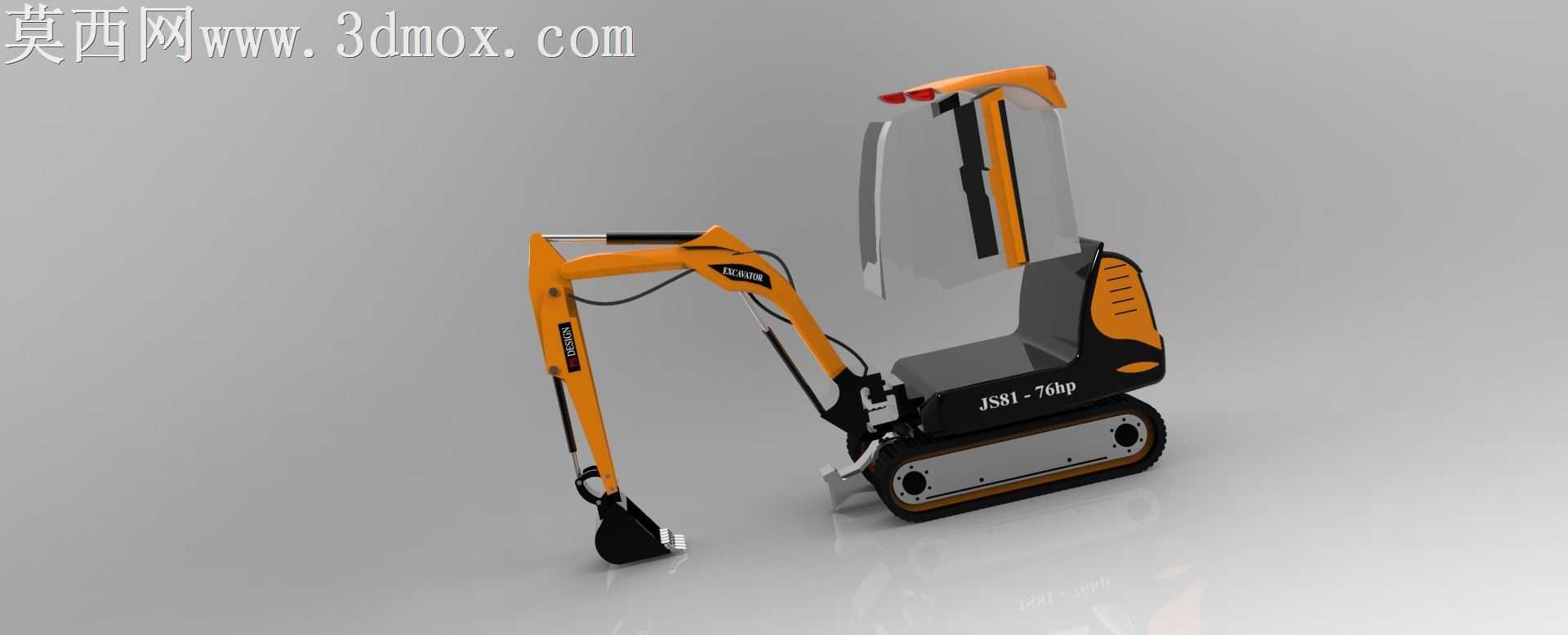

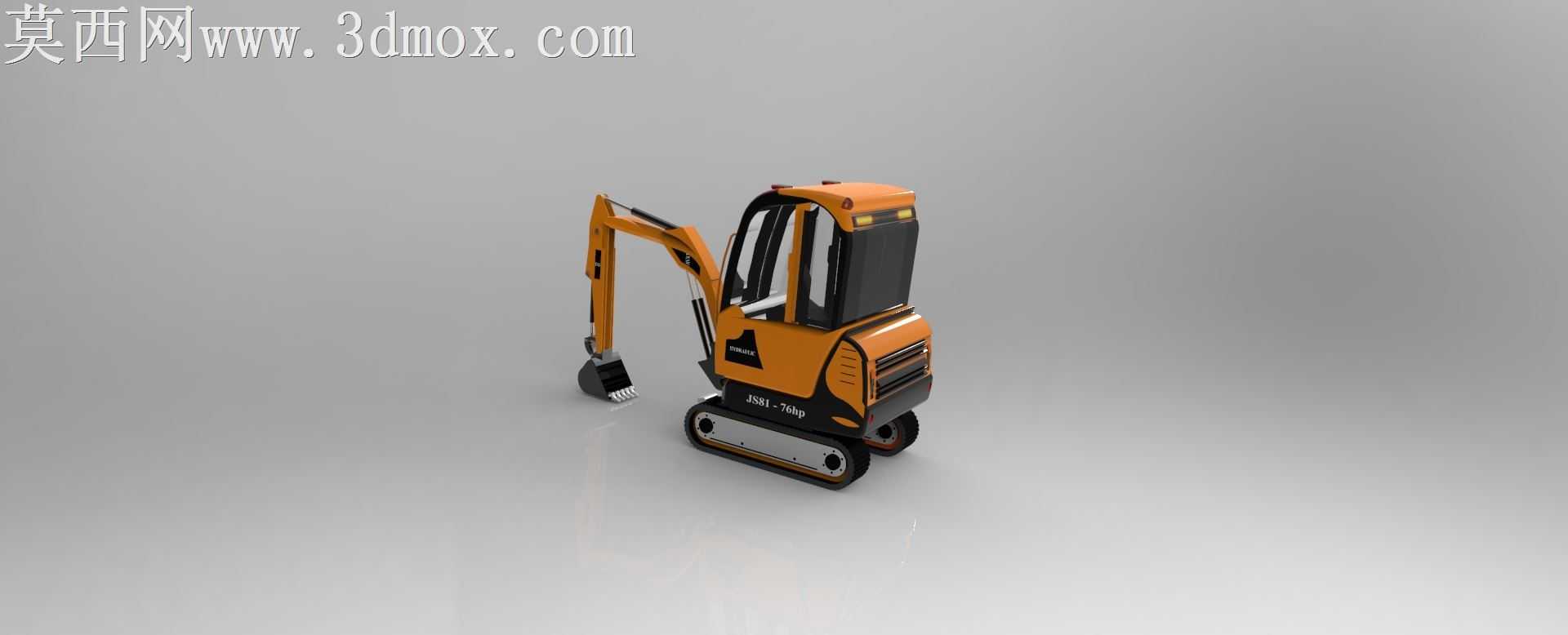

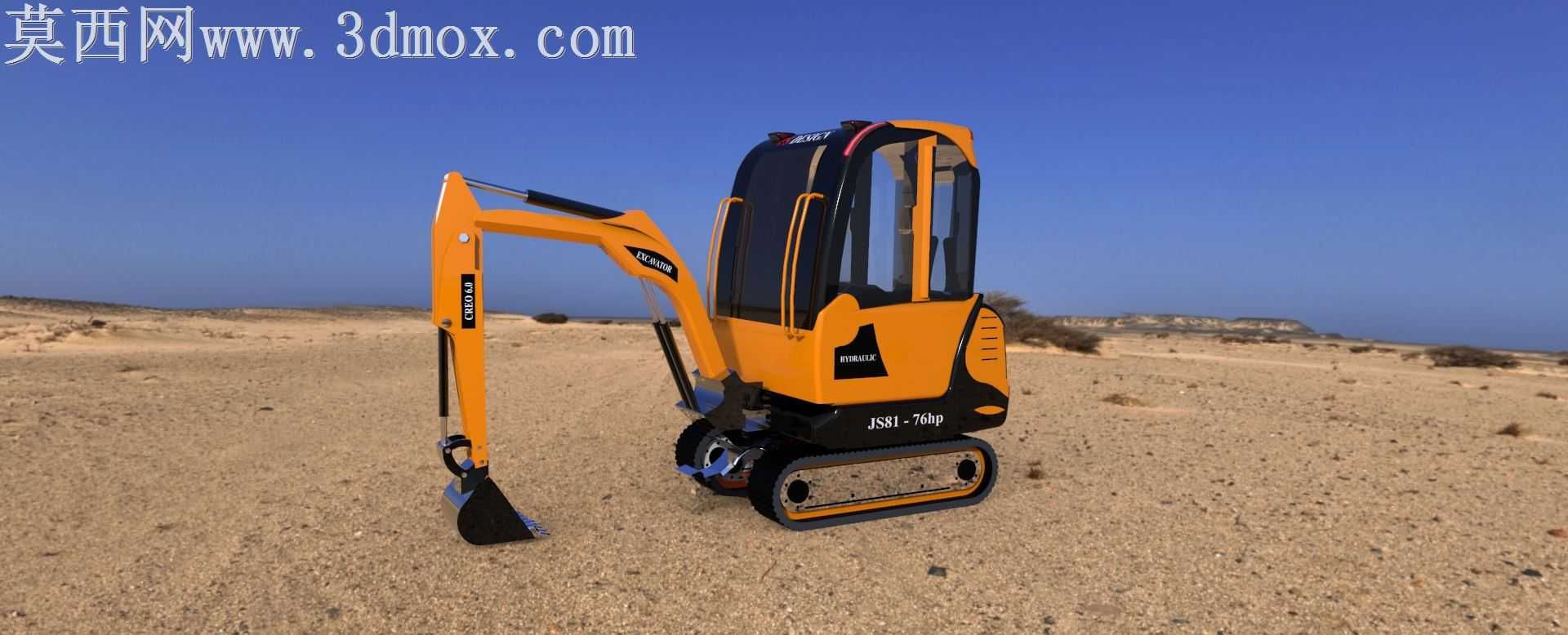

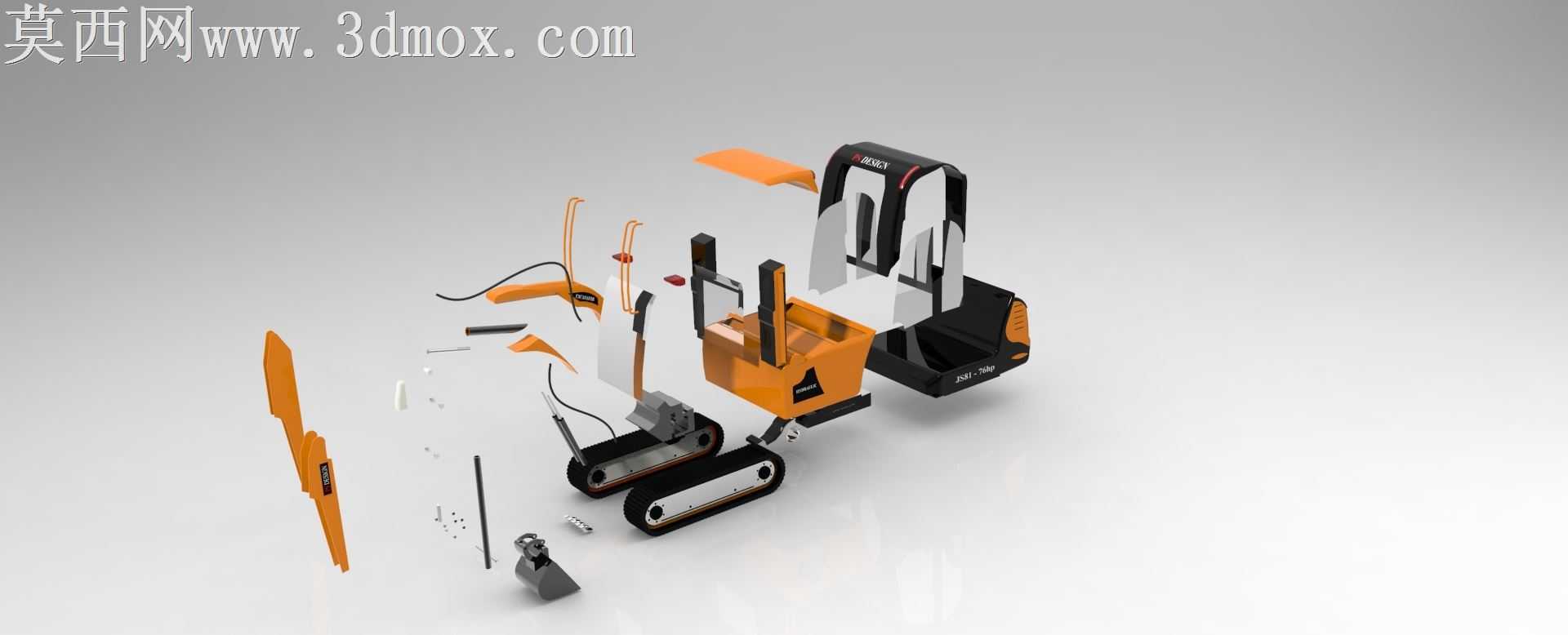

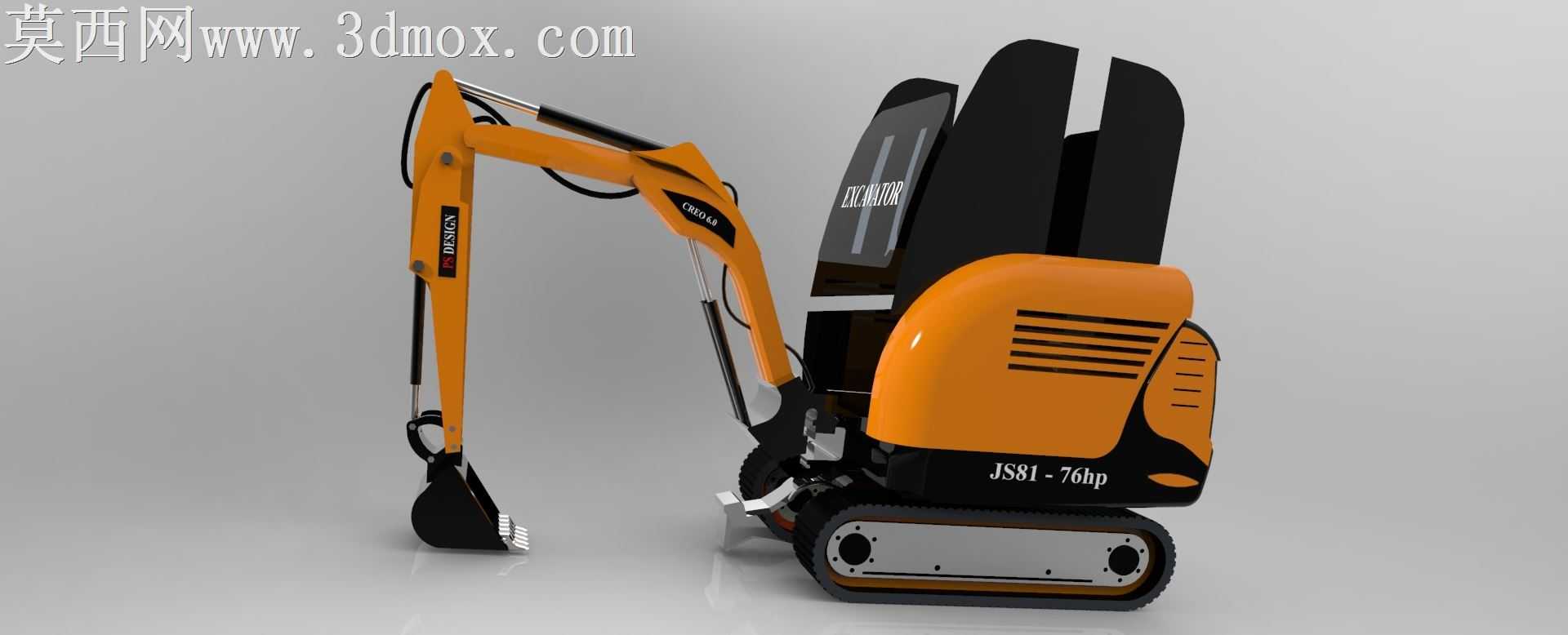

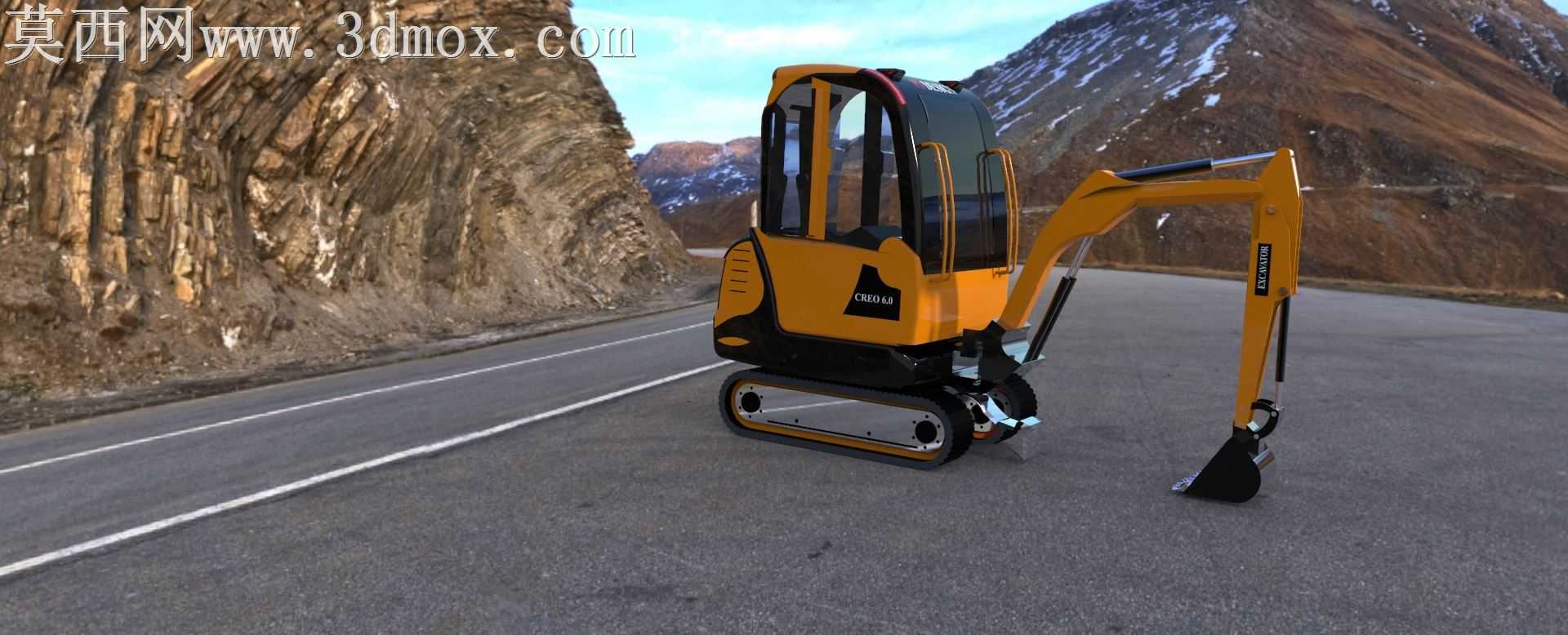

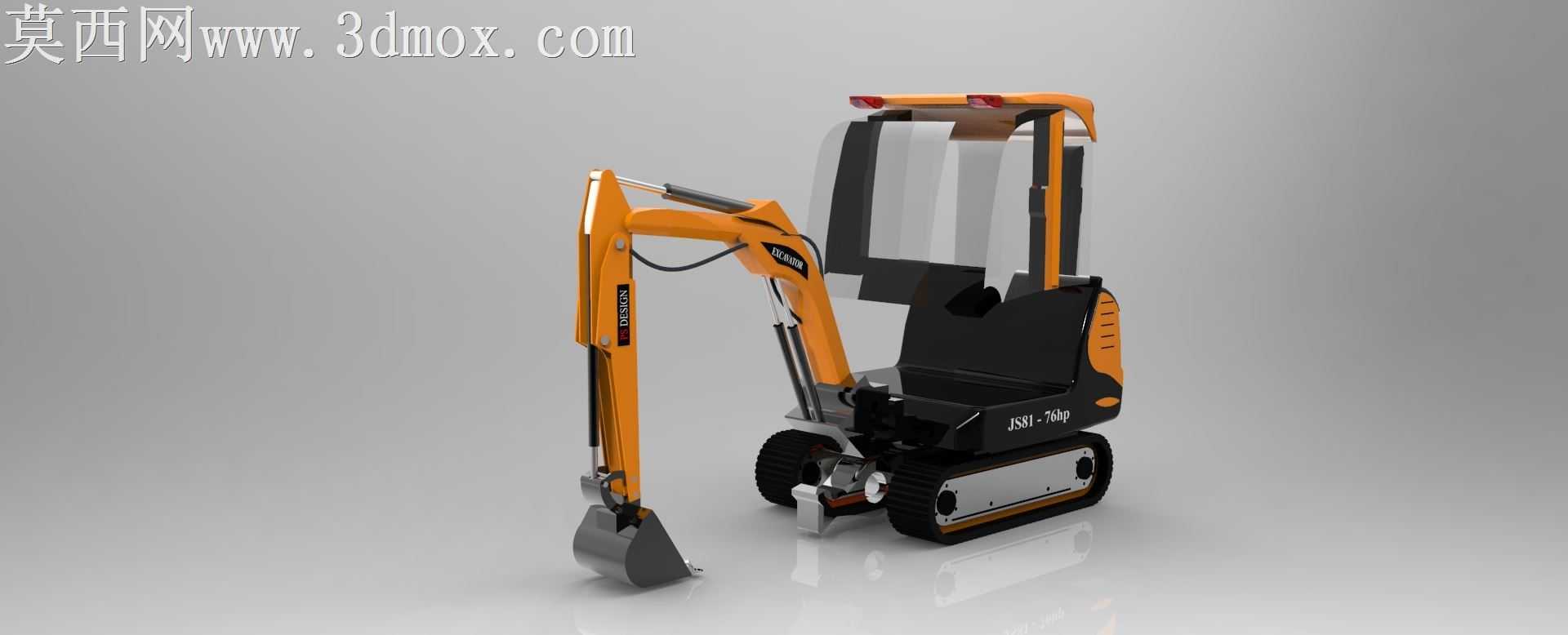

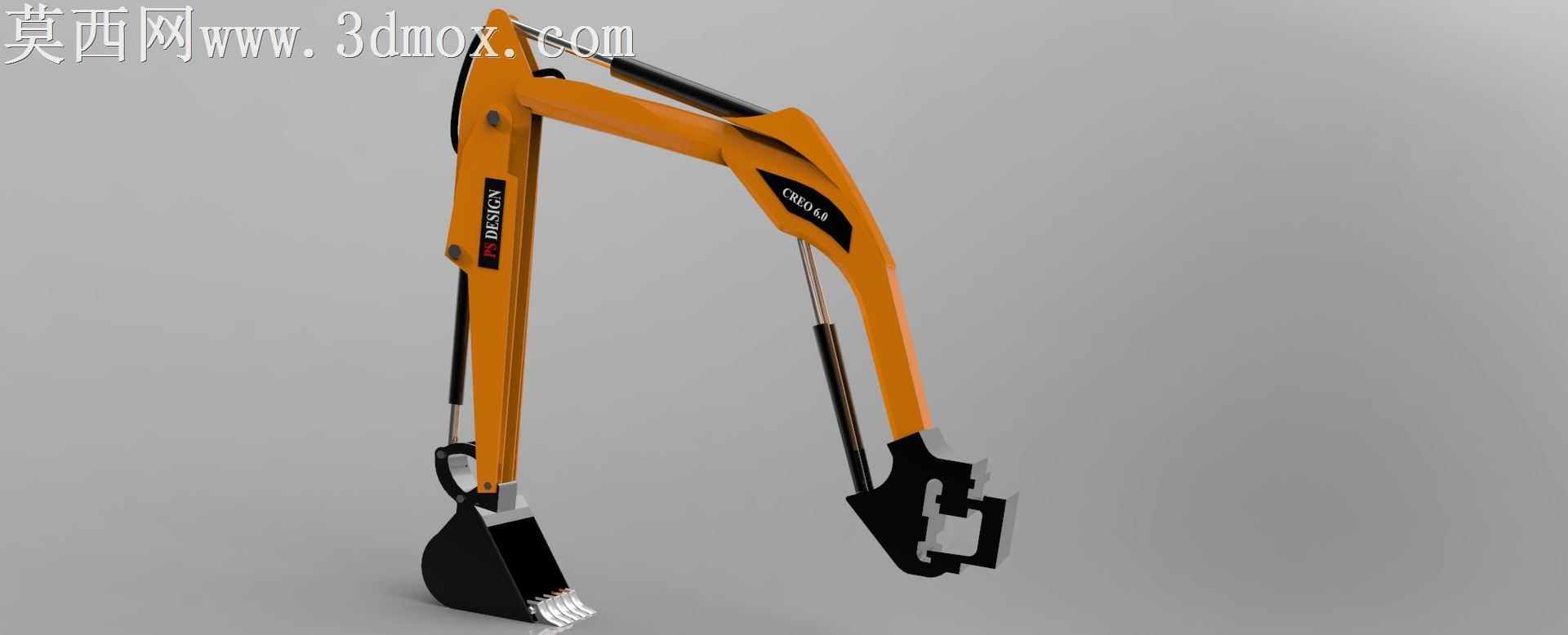

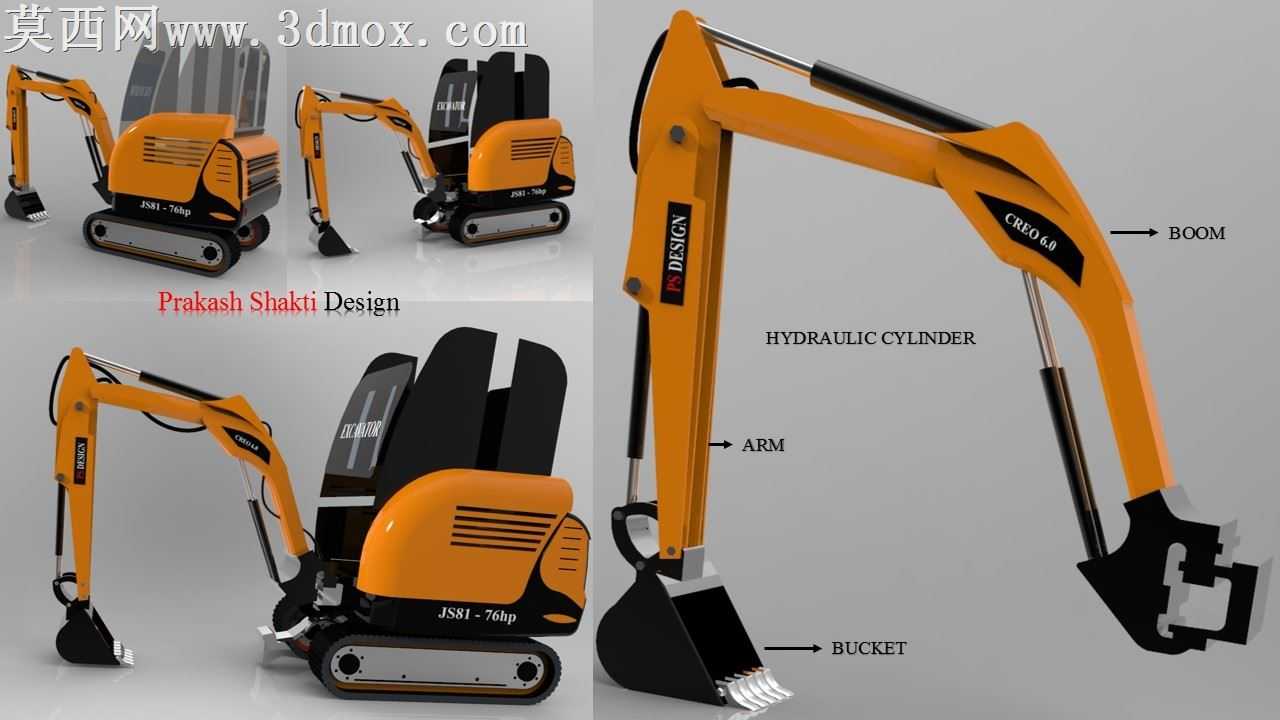

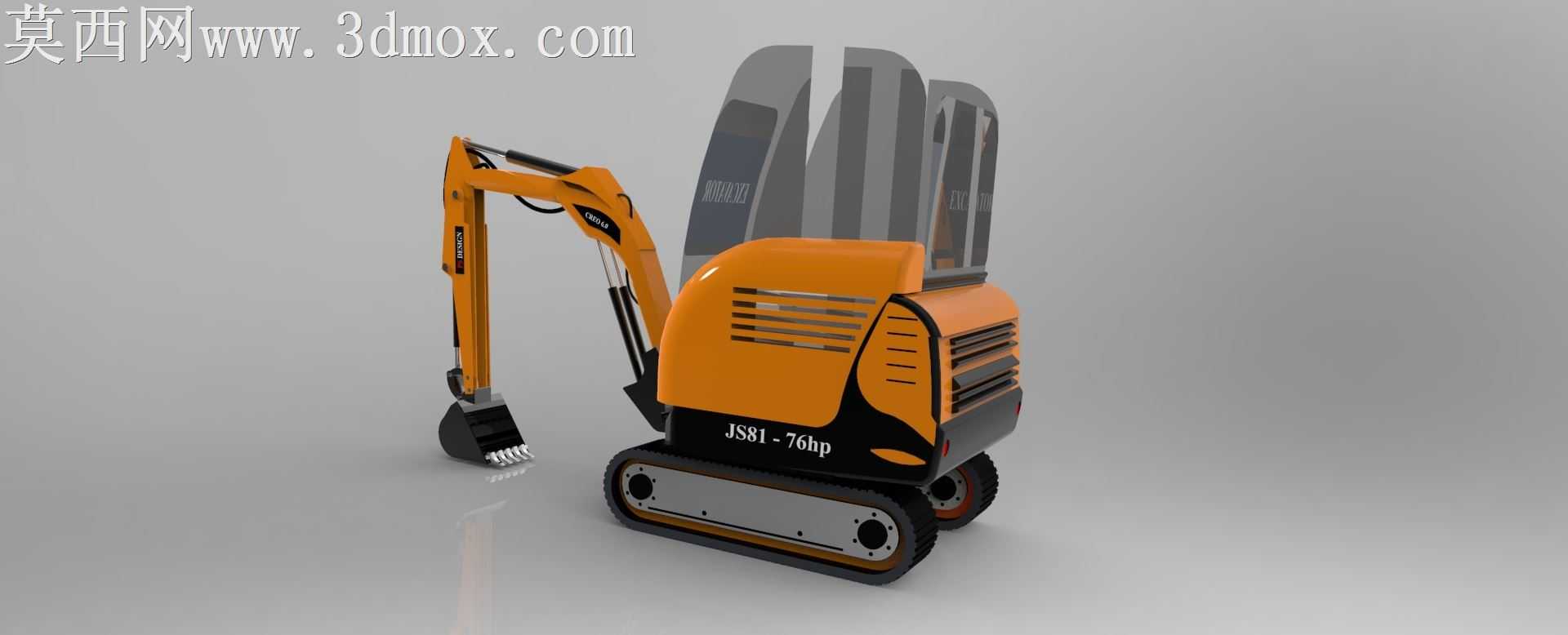

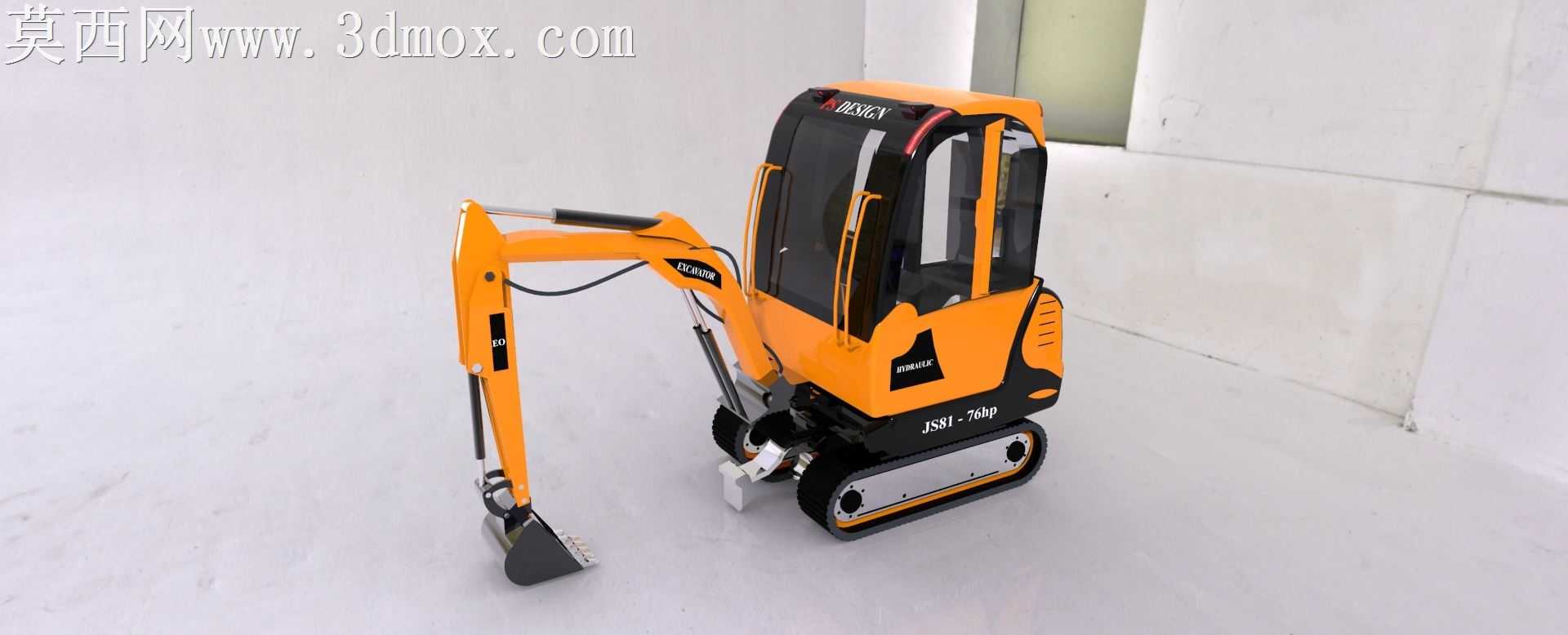

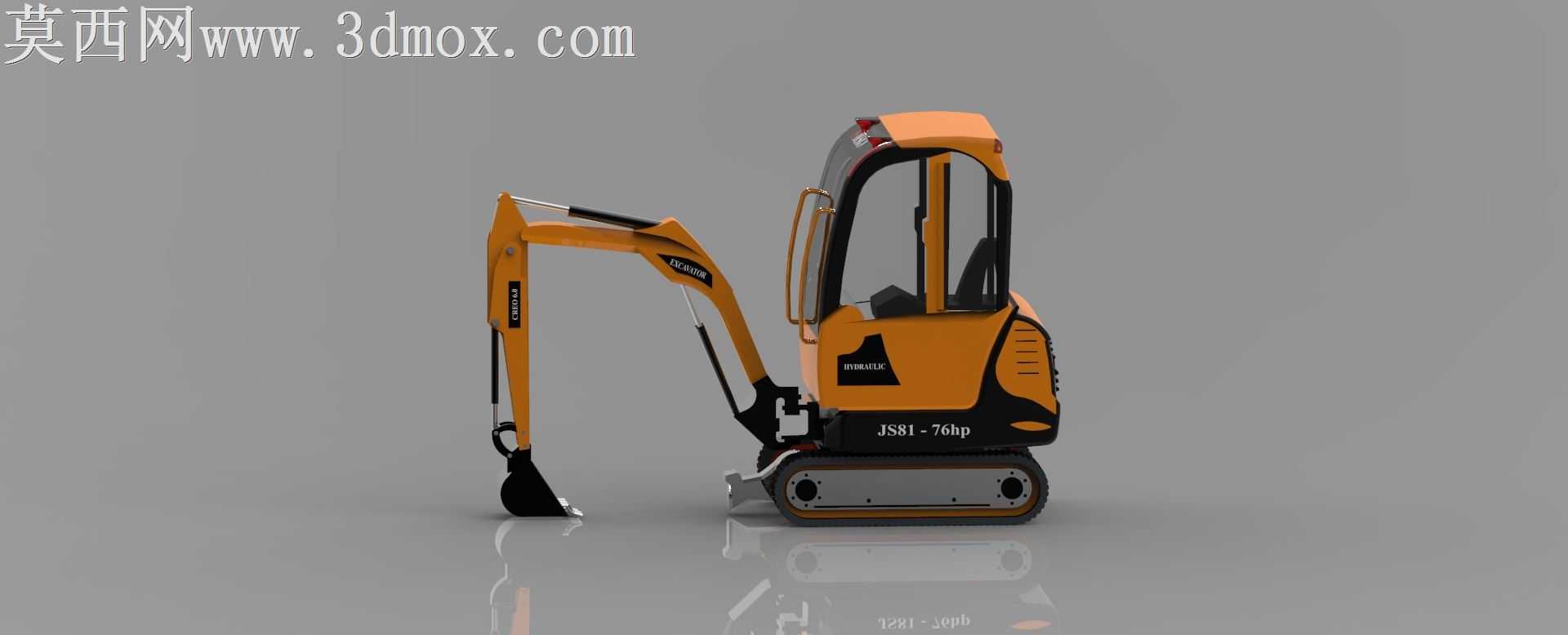

本作品为微型履带式液压挖掘机的三维设计方案，整体建模过程严格遵循小型工程机械的功能逻辑与尺寸比例，在三维建模环境中完成了全零部件的参数化搭建，从整机外覆盖件到内部核心执行结构均实现了完整的几何还原。建模阶段首先确定了整机的紧凑布局定位，针对微型挖掘机狭小作业空间的适配需求，将机身回转半径、动臂抬升极限、斗杆收放角度、铲斗挖掘轨迹均做了参数化约束，确保各运动部件在全行程动作中无结构干涉。外观覆盖件采用曲面建模方式完成，还原了微型挖掘机圆润流畅的机身造型，对机身散热格栅、操作区无顶棚开放结构、履带护板、标识安装位等细节均做了精细化建模处理，曲面过渡连续无棱角，贴合真实小型挖掘设备的外观特征。核心工作装置部分，按照液压挖掘机的经典三段式工作结构完成建模，分别对动臂、斗杆、铲斗以及对应驱动的液压油缸做了独立的零件建模与装配约束，清晰标注了动臂、斗杆、铲斗的结构分区与对应液压油缸的安装位置，还原了液压执行元件的缸筒、活塞杆、铰接销轴等细节结构，各铰接点的配合间隙按照真实工程机械的装配公差设置，可直观展示工作装置的动作原理。行走部分采用橡胶履带式微型行走底盘结构，建模还原了履带板、驱动轮、导向轮、支重轮以及底架的完整结构，底盘与上部回转平台的连接结构也做了完整呈现，符合微型挖掘机的行走系统设计逻辑。材质与渲染阶段，为机身覆盖件赋予了工程橙的哑光漆面材质，液压油缸赋予金属镀铬与黑色缸筒的组合材质，履带部分赋予橡胶与金属轮系的组合材质，铲斗与结构件赋予高强度合金钢的金属质感材质，渲染场景采用简洁中性灰背景，通过多角度视图展示整机的正面、侧面、局部结构细节，清晰呈现各部分的结构形态与装配关系。整体设计思路围绕小型施工作业场景的实用需求，在保证结构完整性的同时兼顾了微型设备的轻量化、紧凑化特点，完整还原了微型液压挖掘机从外观到核心结构的全部设计细节，可用于小型工程机械的结构展示、原理教学以及设计参考。
