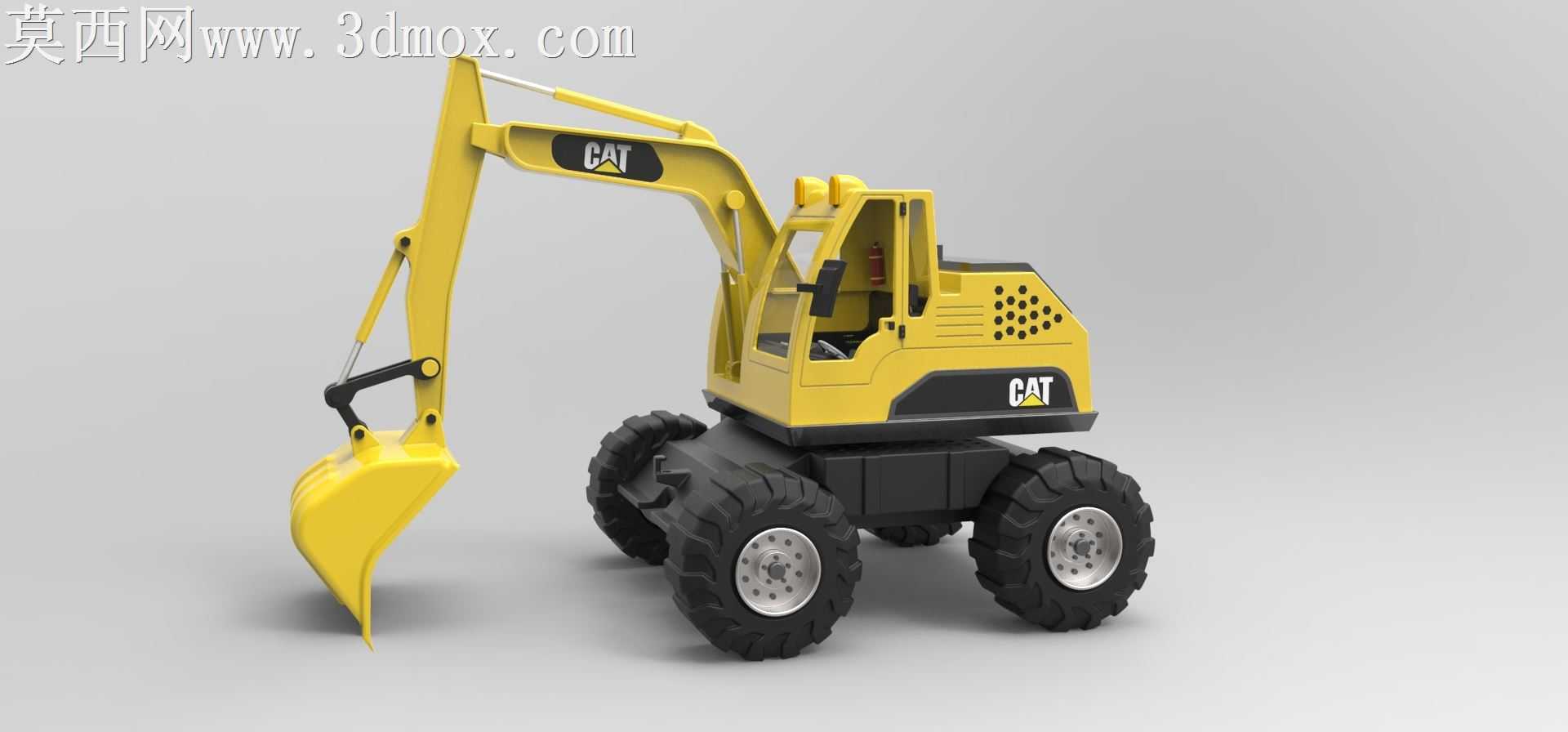

仿真轮式CAT挖掘机玩具三维设计

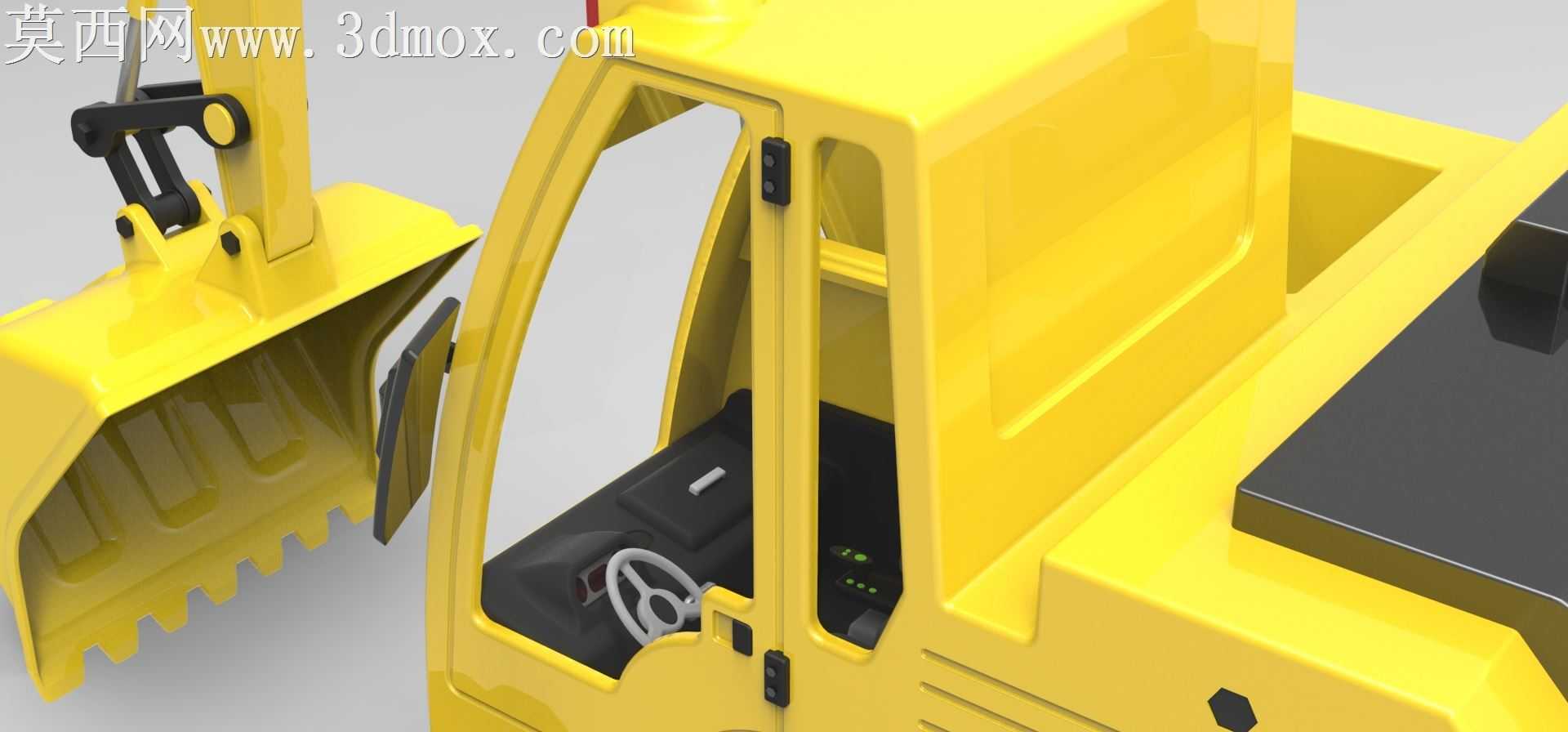

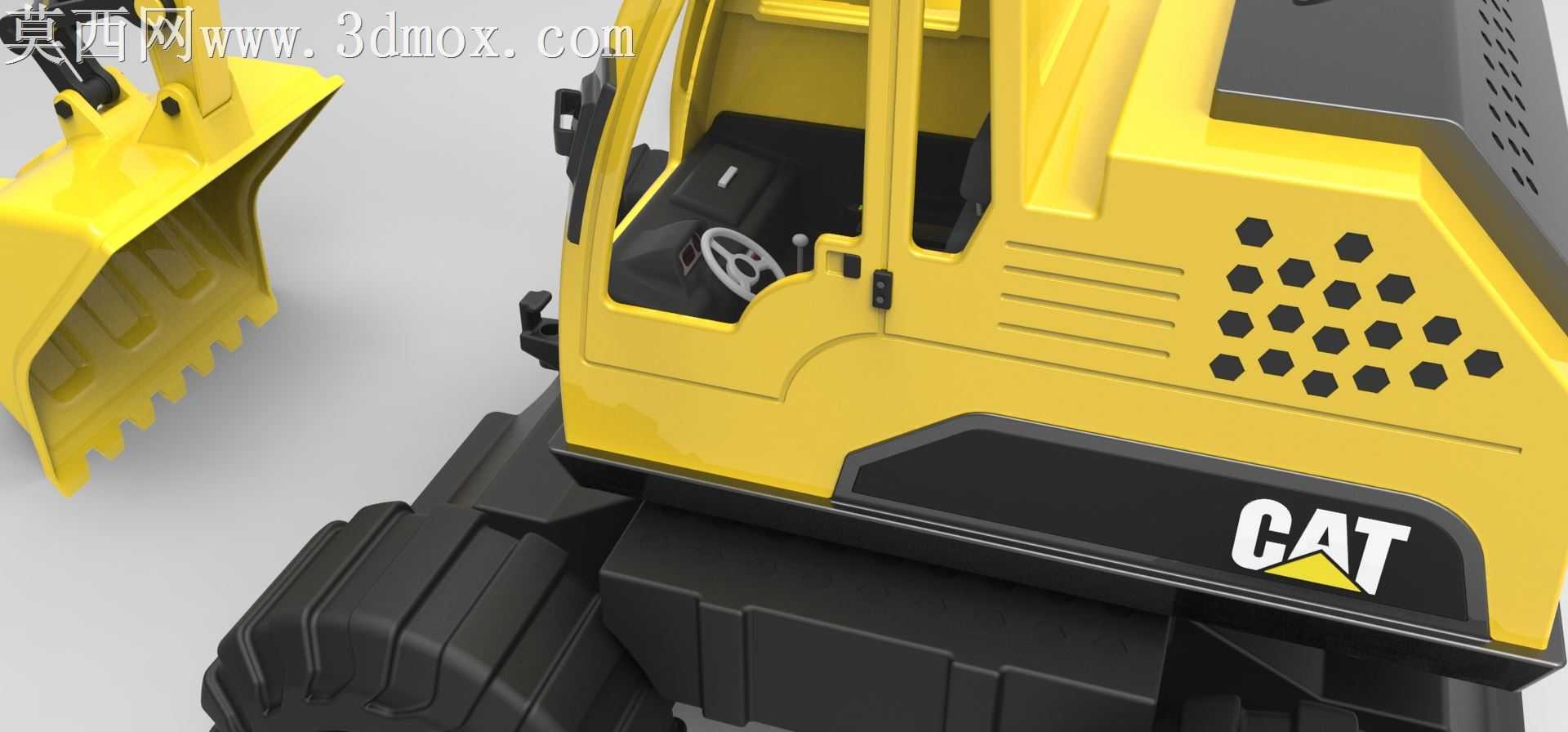

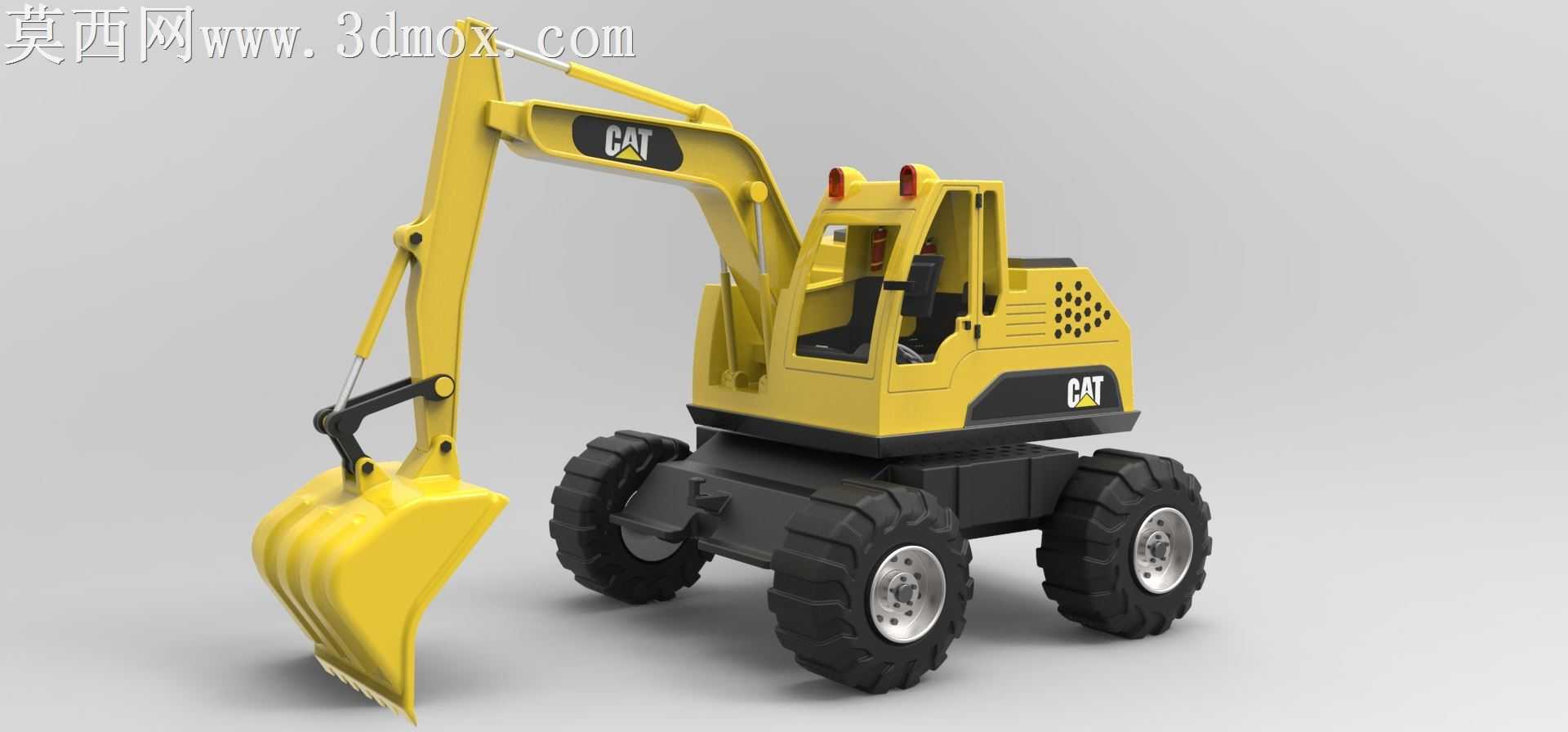

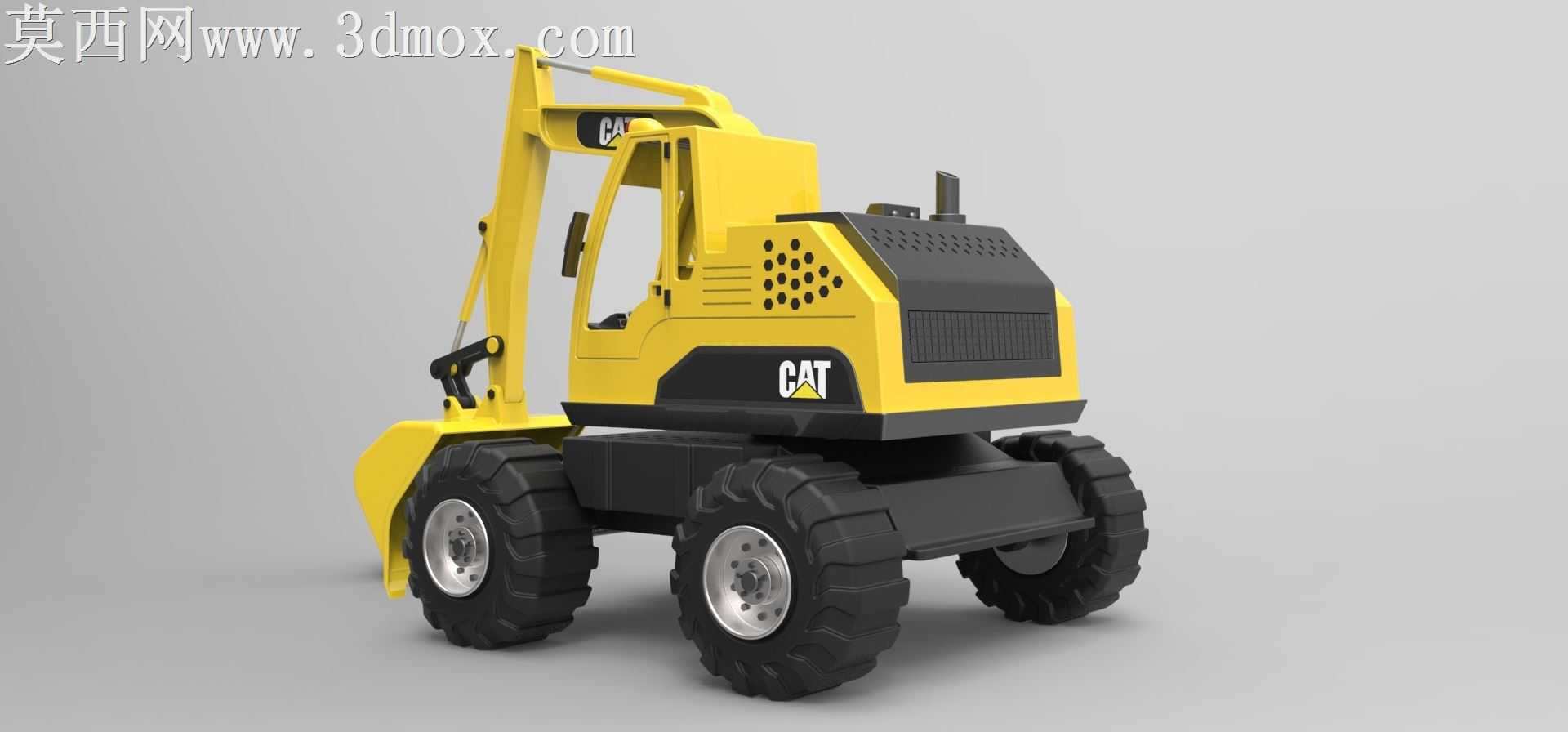

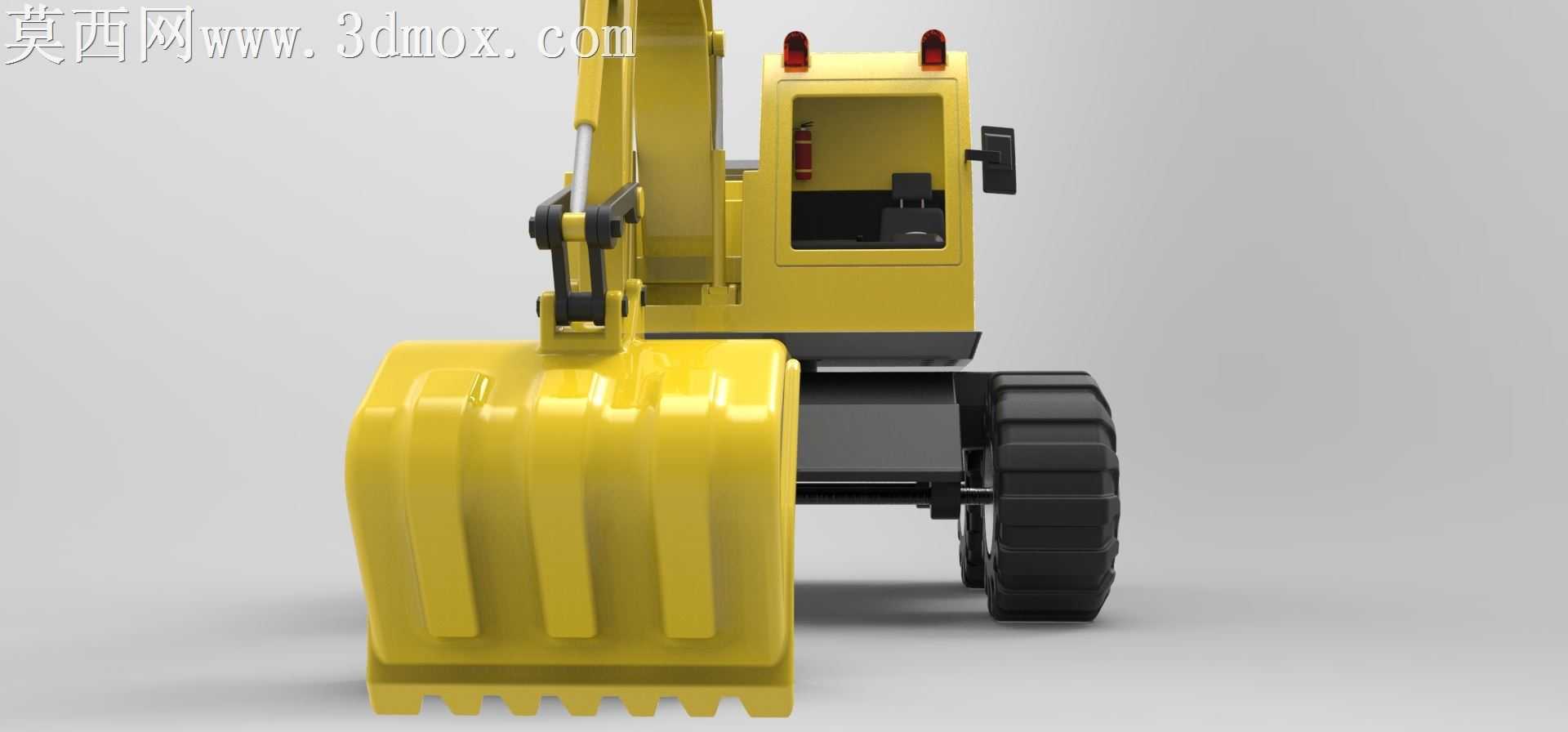

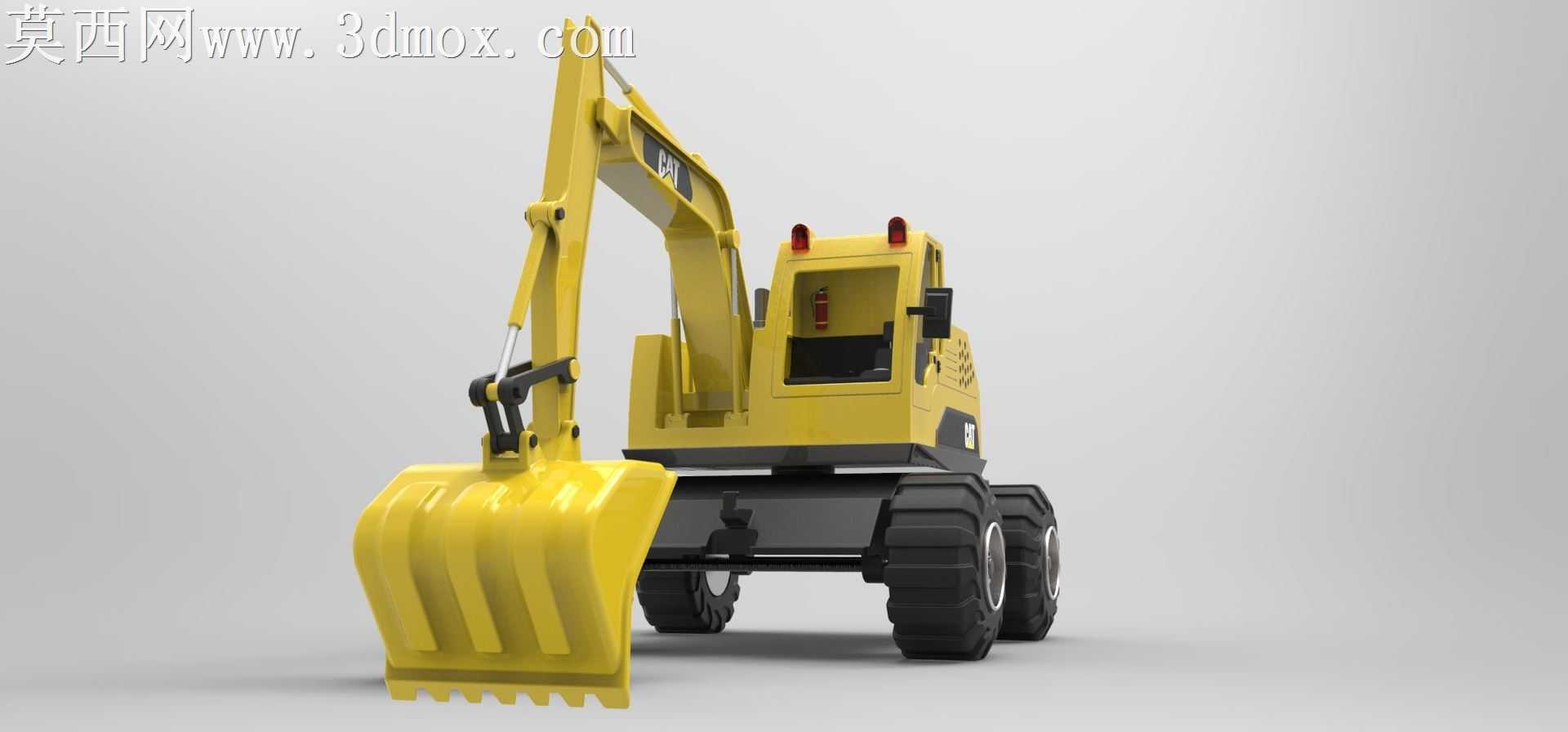

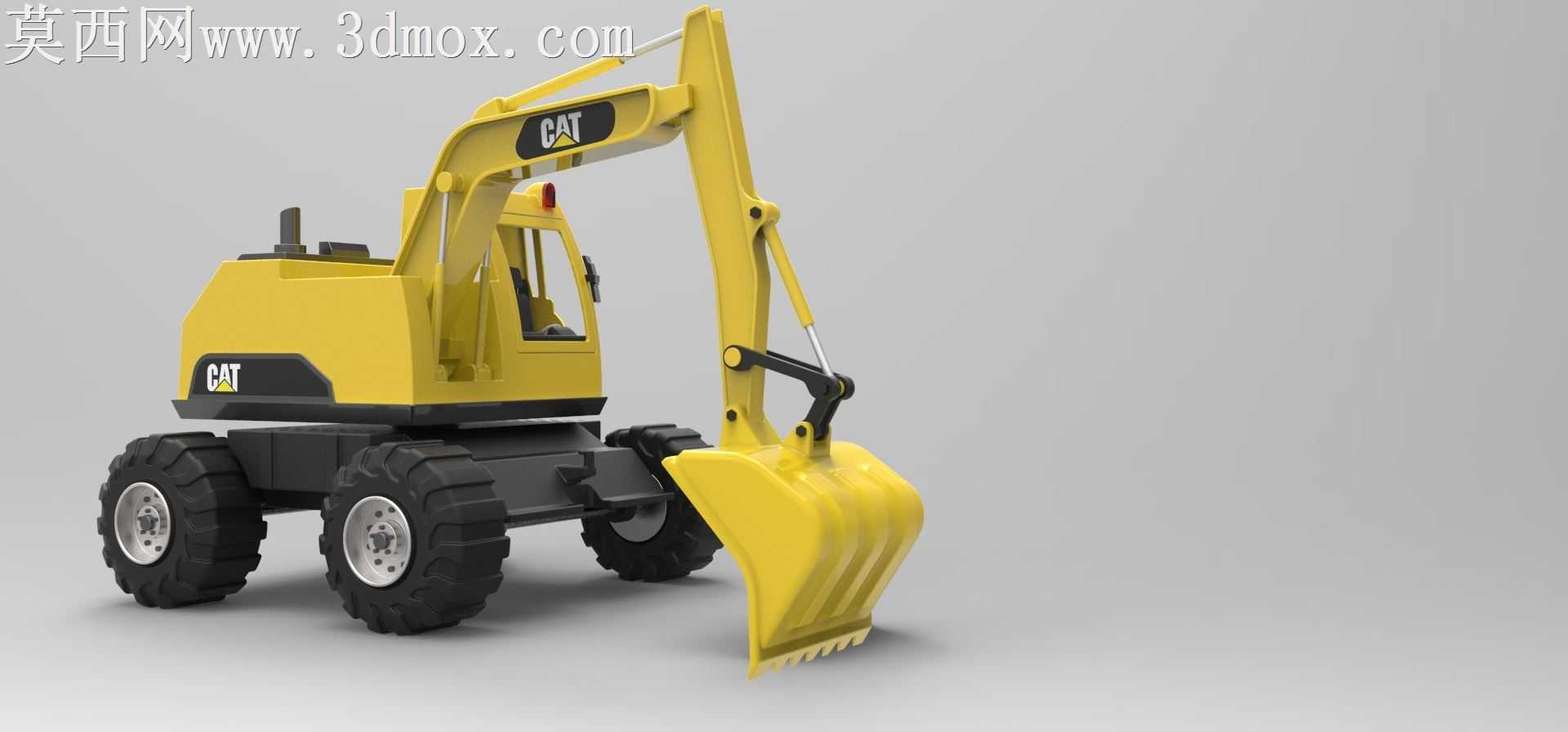

做这个轮式挖机玩具的模型时，最先敲定的是轮式底盘的比例，毕竟是玩具定位，不能照搬真实工程挖机的轮距轴距，得把四个大轮胎的外扩幅度做的稍大一点，避免后续3D打印或者注塑开模的时候出现重心前倾的问题，毕竟挖机带前置工作装置，往前栽是玩具设计里最容易踩的坑。一开始想把真实挖机的液压管路全做出来，后来转念一想玩具要兼顾耐摔和易生产，那些外露的细管路打印出来一碰就断，干脆把管路细节整合进大臂小臂的曲面造型里，只在臂架铰接的位置留出台阶式的限位结构，既保留了液压臂的视觉特征，又不会有易断裂的细小凸起。曲面处理最费时间的是驾驶室和后机罩的衔接位置，真实CAT轮挖的机罩是带密集散热孔的斜面，做玩具的时候不能把孔做透，不然容易进灰卡小零件，就把散热孔做成0.3mm深度的下沉纹理，既还原了真机的识别特征，又保证了外壳的整体性，不会出现薄边结构。轮胎的胎纹也没照搬越野胎的深纹路，把纹路深度压到1mm以内，圆角全部开到R0.5，避免小朋友玩的时候刮到手，同时轮辋的银色装饰圈做了内嵌式的卡槽，装配的时候直接卡进轮胎内侧的限位槽里，不用额外打胶固定。动臂和机身的铰接位置特意留了0.2mm的配合间隙，转动的时候不会卡涩，也不会松垮垮的晃荡，挖斗的边缘做了全圆角处理，没有尖锐棱角。材质调试的时候，机身主体的明黄色特意调了饱和度，比真实工程挖机的黄稍亮一点，更符合玩具的视觉感受，黑色的机罩部分加了细微的颗粒质感，不会像亮面塑料那样显得廉价，轮胎用了半哑光的橡胶质感，胎纹处压了轻微的旧化效果但又不会显脏。整个模型没有做多余的可动拆分件，只保留了大臂抬升、小臂弯折、挖斗转动三个核心可动结构，既满足小朋友把玩的操作感，又不会因为零件太多容易丢，不管是用来做3D打印的定制玩具，还是作为注塑玩具的前期设计原型，都能直接适配生产需求，不用再做过多的结构调整。
