文丘里式流量测量取压适配管件结构

该适配管件基于经典文丘里节流原理设计，核心应用场景覆盖工业流体管路的体积流量在线监测环节，可适配洁净气体、低粘度液体等单相流体的计量需求，常见于暖通空调风系统、工业过程供气管路、小型水处理支路的流量检测点位安装。不同于标准长径文丘里管的大空间安装要求，该结构做了紧凑化适配，主体为等径直筒段基础上集成收缩-喉部-扩散的节流流道，整体轴向长度控制在适配4S级别通讯类设备配套管路的安装边界内，两端采用直通平接结构，可直接对接同通径的硬管管路，无需额外加装变径转接头，降低管路改造成本。

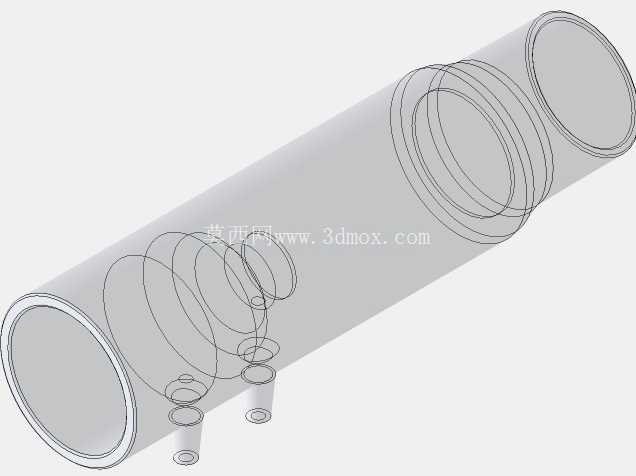

结构设计上，主体流道的收缩段采用平缓锥面过渡，锥角控制在15度以内，避免流体经过时产生过大的局部压损，喉部位置做了等径直段处理，两个径向取压接口垂直布置在喉部直段的对应位置，接口采用小通径外凸式短管结构，可直接插接压差检测的导压管路，无需额外焊接取压座，减少现场安装的焊接工序与泄漏风险。扩散段采用8度左右的缓锥设计，引导流体逐步恢复静压，降低节流后的动能损耗，相比孔板节流件，该结构的永久压损可降低40%以上，适合对管路压力损失有严格要求的低压流体系统。

从安装边界来看，主体管路的外径与对接管路通径完全匹配，两个取压接头的外伸长度控制在合理范围，不会与周边的管路支架、线槽产生安装干涉，取压接口的端面做了平口处理，可适配快插式导压接头或者卡套式接头，满足不同安装场景的连接需求。实际使用时，流体从主体一端进入，经过收缩段时流速逐步提升、静压降低，在喉部位置形成稳定的压差区间，两个取压接头分别引出喉部与上游直管段的压力，通过压差变送器即可换算得到管路内的实时体积流量，该结构的流出系数稳定性好，在雷诺数覆盖5000到10^6的区间内都能保持稳定的测量精度，无需频繁校准。

建模过程中，流道的所有过渡位置都做了圆角处理，避免直角结构造成的流体滞止与涡流扰动，保证喉部流场的均匀性，取压接头与主体的连接位置采用圆弧过渡，减少应力集中，满足低压管路的结构强度要求，整体结构无复杂异形曲面，可直接采用棒料车削加工或者注塑成型，加工工艺性良好，适合批量生产配套。在通讯基站的配套冷却管路、小型气动系统的流量监测点位中，该紧凑式文丘里适配件可替代传统的孔板流量计，节省安装空间，同时降低长期运行的能耗损失，取压接口的对称布置也可避免安装方向带来的测量误差，现场安装时只需保证上游有5倍管径以上的直管段、下游有2倍管径以上的直管段，即可达到标称的测量精度，无需额外加装流动整流装置。
