液化石油气钢瓶制造用二维三维设计方案

　　在民用燃气储运、餐饮行业燃料供给、小型工业生产临时气源供应等场景中，液化石油气钢瓶是应用范围极广的承压储运容器，其设计合理性直接关联使用环节的安全可靠性，本次设计围绕制造落地需求，同步完成三维实体建模与二维工程图绘制，覆盖从零件加工到成品装配的全流程尺寸基准。从实际使用需求出发，钢瓶主体采用圆柱形筒体搭配上下椭圆形封头的结构形式，这种结构能在额定充装压力下实现应力均匀分布，避免局部应力集中带来的疲劳破损风险；顶部护罩采用镂空框架结构，既可以对瓶阀形成物理防护，避免搬运、堆放过程中阀件受碰撞损坏，也预留了足够的操作空间方便接驳减压阀、输气管路，护罩上开设的均匀分布的透气孔，能够在瓶阀出现微量泄漏时及时散逸燃气，避免可燃气体在护罩内部积聚形成安全隐患。

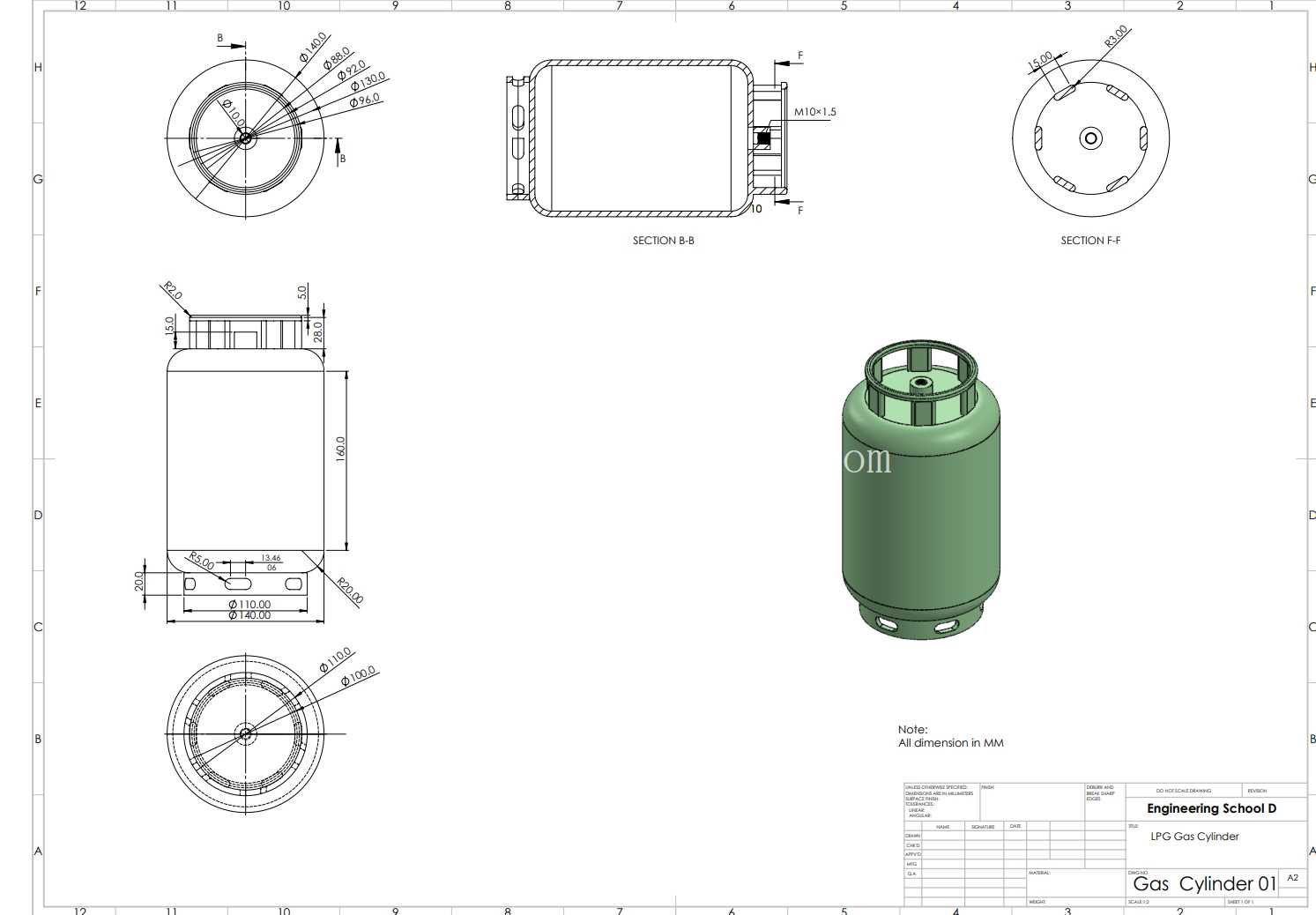

　　底部底座采用带缺口的圈式支撑结构，缺口设计既可以排出钢瓶直立放置时底座区域积存的积水，减少底座与瓶身连接位置的腐蚀风险，也能在钢瓶搬运、滚动过程中提供受力支点，降低搬运操作的劳动强度。设计过程中首先明确承压边界的尺寸约束，筒体的壁厚取值结合常用液化石油气充装压力、材料屈服强度参数，通过壁厚计算公式校核后预留足够腐蚀裕量，确保在设计使用周期内的结构强度满足安全要求；上下封头与筒体的连接位置采用缩口收边后焊接的结构形式，在二维工程图中明确标注焊接坡口形式、焊缝高度要求，为焊接工序提供明确的加工依据。瓶身中部的环形焊缝位置做了圆滑过渡处理，避免焊缝位置出现突兀的结构凸起，减少钢瓶滚动搬运时的磕碰损伤。瓶阀安装座的螺纹尺寸严格匹配通用民用液化石油气瓶阀的连接标准，确保不同厂商生产的合规瓶阀都能顺利装配，安装座与上封头的连接位置做了加强结构设计，避免频繁拆装瓶阀时造成安装座变形、密封失效。二维工程图中完整绘制了钢瓶的主视图、俯视图、局部剖视图，对各个关键尺寸做了明确的公差标注：比如筒体的圆度公差、上下封头的形位公差、底座安装的平面度公差，这些公差要求直接对应后续冲压成型、焊接装配工序的加工精度要求，避免加工偏差导致成品钢瓶出现站立不稳、密封面错位等问题。

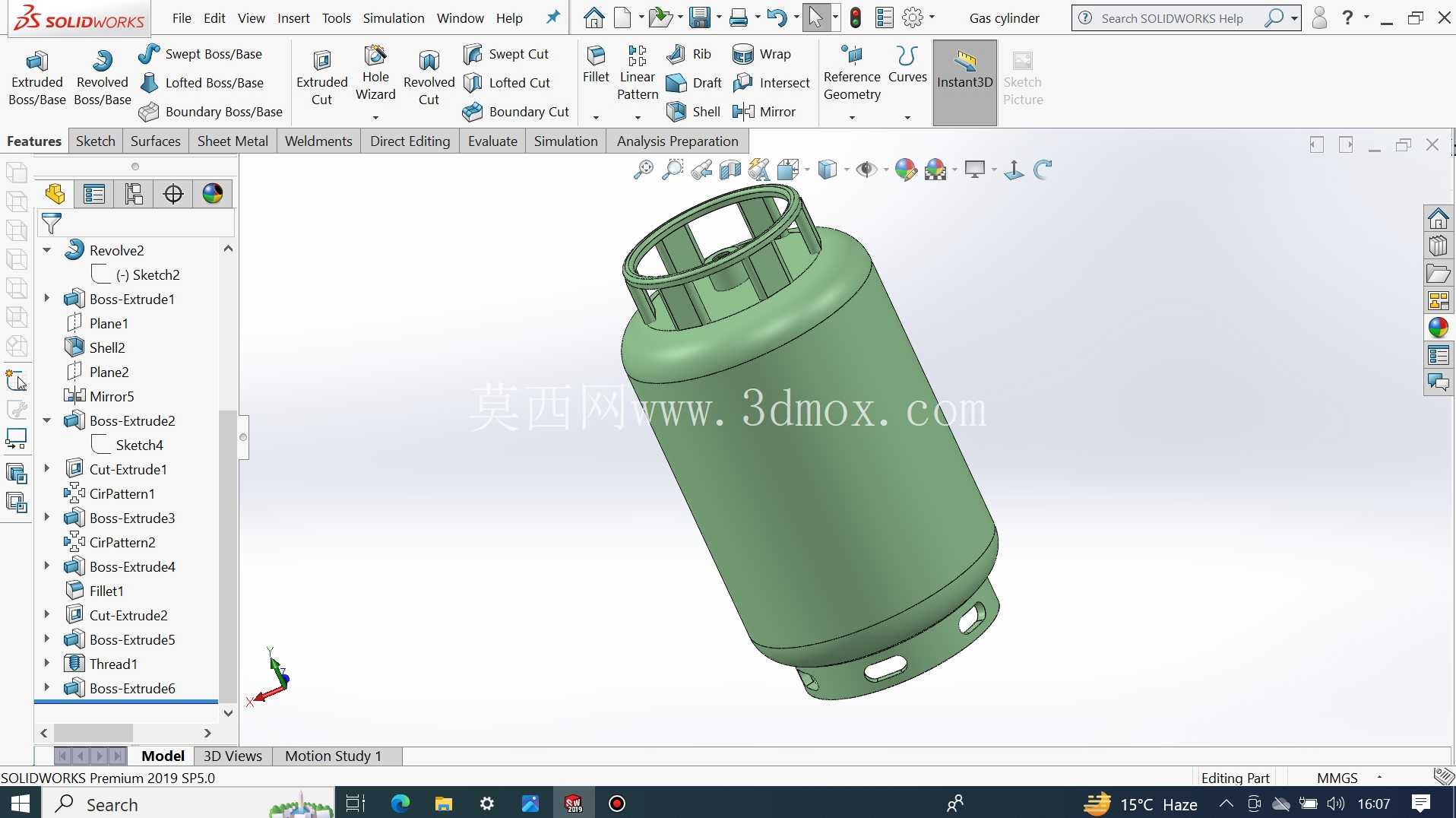

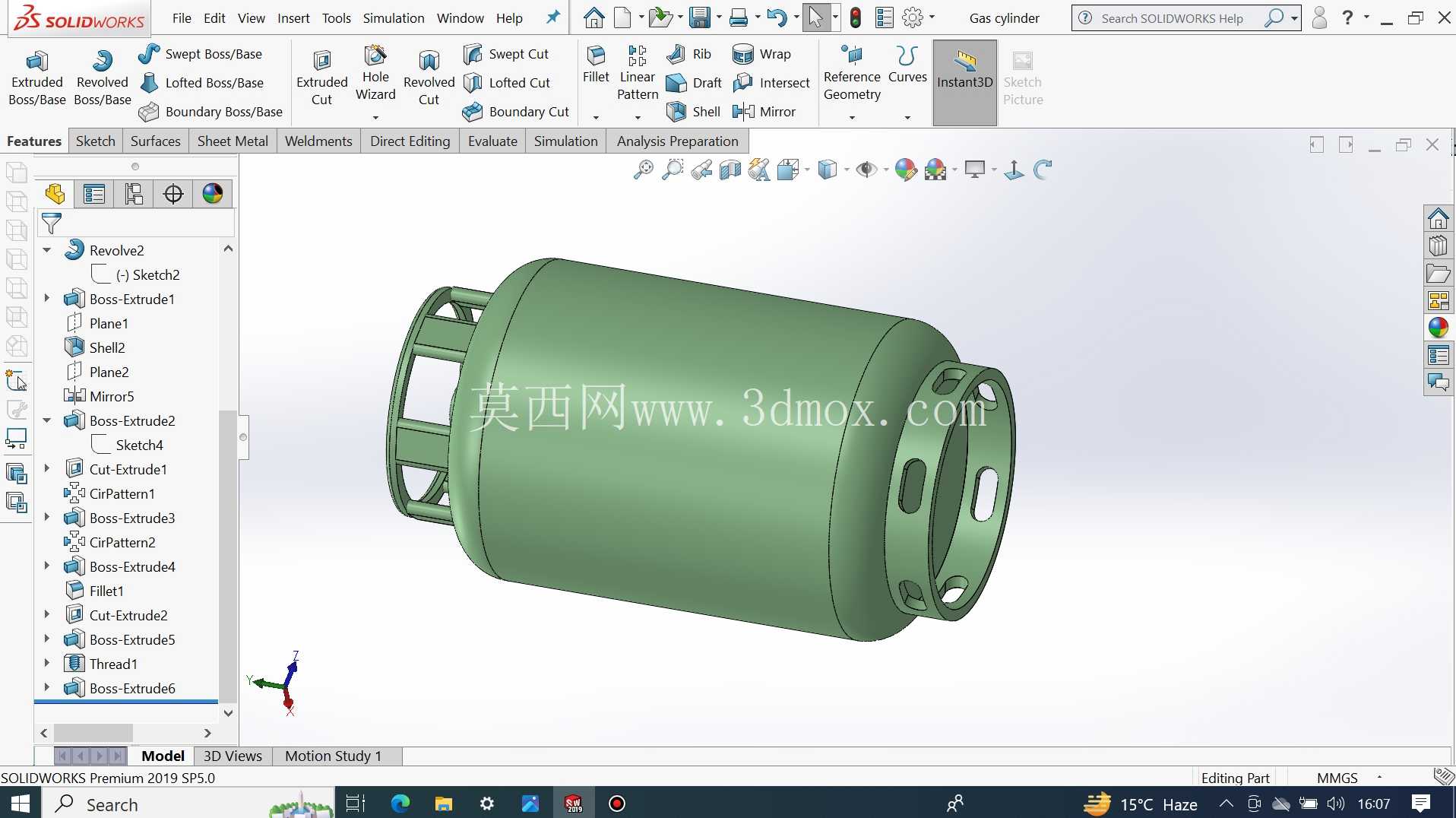

　　三维模型的构建完全遵循加工工序逻辑，先分别建立筒体、上下封头、护罩、底座、阀座的独立零件模型，再按照实际装配关系完成组件装配，模型中还原了各个零件的壁厚、倒角、焊接预留量等细节，既可以用于生成数控加工的冲压模具参考，也能用于后续的有限元应力校核、充装状态下的重心模拟。从安装与使用边界来看，钢瓶的整体外径尺寸适配市面上通用的钢瓶减压阀、固定支架、运输周转架的尺寸要求，不需要额外定制适配配件；整体高度符合民用场景的存放空间要求，普通家庭厨房的橱柜下方、餐饮门店的气瓶存放间都能顺利放置；护罩的握持尺寸符合人工搬运的操作习惯，单人即可完成短距离的搬移操作。

　　设计中还考虑了长期使用的腐蚀防护需求，瓶身外壁的尺寸预留了喷涂防锈层的厚度空间，不会因为喷涂防护层导致外径尺寸超出配套周转设备的适配范围；底座的高度设计确保瓶身底部与放置地面留有足够间隙，避免地面潮气长期直接接触瓶底造成腐蚀减薄。在细节结构上，护罩与上封头的连接采用点焊固定结构，在二维图中标注了焊点的分布位置与焊接强度要求，确保护罩在承受常规碰撞时不会脱落，同时在需要更换瓶阀、检修内部时可以通过工具拆除护罩，不会对瓶身主体造成损伤。所有尺寸标注都遵循机械制图的国家标准，视图布局清晰，加工基准明确，生产环节的操作人员可以直接通过二维图纸获取加工、检验所需的全部尺寸信息，三维模型则可以用于生产前的结构干涉检查、装配工艺模拟，提前发现设计中存在的工艺性问题，减少试制阶段的改模成本。
