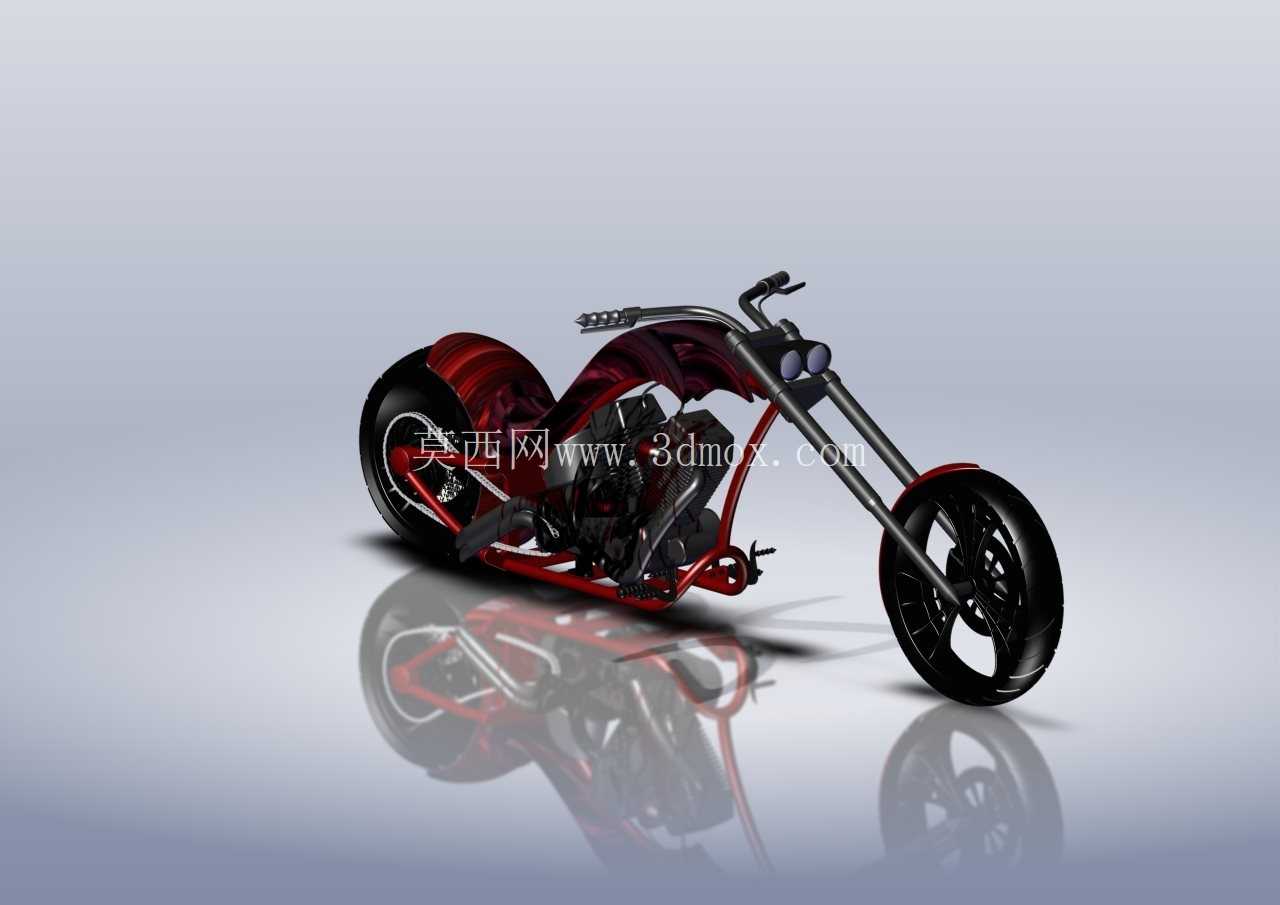

哈雷戴维森风格Chopper定制摩托三维结构

这款定制Chopper风格机车的三维结构设计，首先需要明确其核心应用场景——面向定制机车改装展示、机车结构教学演示、影视道具预演以及个性化改装方案验证的场景，区别于量产通勤摩托的设计逻辑，这类长前叉定制机车更多承载文化展示与结构创意验证的作用，没有量产车型严格的法规边界约束，但在结构合理性上依然要遵循两轮载具的力学逻辑。从实际用途来看，该结构可用于改装工作室的方案沟通，在正式下料加工前通过三维结构验证轴距、前叉倾角、转向限位的匹配关系，避免实体改装时出现转向干涉、重心过偏导致的行驶稳定性问题，也可用于工业设计专业的载具设计课程案例，拆解外露式机车的结构布局逻辑。

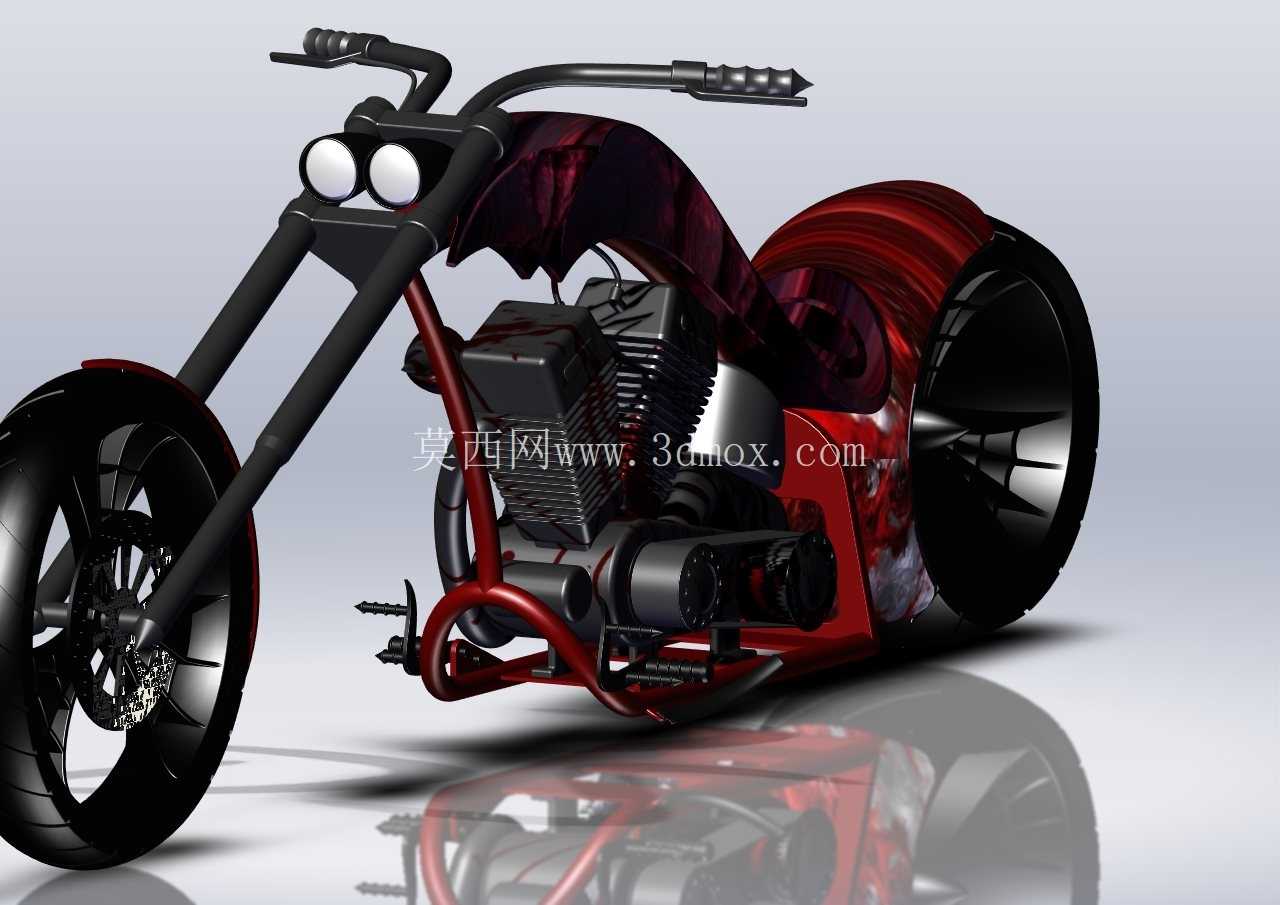

从功能特性上看，该结构还原了Chopper车型最核心的长行程前叉设计，前叉倾角远大于常规量产摩托，前轮轴距被大幅拉长，整车重心集中在后轮上方的动力单元区域，座椅位置紧贴后轮轴上方，这样的布局虽然牺牲了小半径转向的灵活性，但能在直线行驶时获得更稳定的行驶姿态，符合这类车型主打直线巡航展示的定位。外露的V型双缸动力单元没有设置全包覆整流罩，所有管路、车架焊接点、传动结构都直接外露，既符合定制机车的粗粝美学，也在结构设计上预留了足够的改装操作空间，后续调整缸头、排气、脚踏位置时不需要拆解大量覆盖件。前后轮均采用宽幅辐条轮毂搭配厚壁轮胎，后轮宽度明显大于前轮，能够承受大扭矩输出下的轮胎抓地力需求，单座设计进一步压缩了后部车身长度，让整车视觉重心更集中于前叉与动力单元的衔接区域。

设计思路上，建模时优先确定了前叉倾角与整车轴距的匹配关系，先搭建前后轮的接地平面基准，将后轮中心固定在基准坐标原点后，根据Chopper车型常见的38-45度前叉倾角范围，确定前叉长度与前轮接地点的位置，保证转向时前轮不会与车架前端、发动机缸头发生干涉。车架部分采用硬尾设计，没有后置减震结构，后车架直接与后轮轴刚性连接，这也是这类定制复古Chopper的典型结构，虽然会降低颠簸路面的行驶舒适性，但能获得更简洁的车尾线条，也能让动力输出直接传递到后轮，减少减震结构带来的动力损耗。油箱采用窄款水滴造型，安置在车架主梁上方，容量控制在满足短途巡航的范围内，没有为了加大油箱容量破坏整车的线条流畅度，车把采用高把设计，手把位置高于座椅平面，骑行时手臂自然抬起，符合这类车型的骑行姿态设定。排气结构采用单侧短尾直排设计，出口位置位于后轮侧方，避免排气高温影响后轮胎壁，同时也不会在转向时与地面发生刮擦。

从外形尺寸与安装边界来看，整车长度因为长前叉设计达到2.6米左右，宽度控制在0.8米以内，车把高度约1.1米，最小转弯半径因为长轴距设计达到4.2米，远大于常规通勤摩托的转弯半径，这也决定了该车型只适合开阔道路的巡航行驶，不适合城市拥堵路段穿行。安装边界上，前叉与车架立管的连接位置采用标准压力轴承结构，兼容常规定制摩托的通用转向轴承配件，发动机安装孔位参照通用V型双缸机型的安装点位设计，后续替换不同排量的同系列动力单元时不需要重新修改车架焊接结构，脚踏位置预留了前后调节的安装余量，可以根据不同骑行者的身高调整脚踏位置，前后轮毂的安装轴径采用通用定制机车的标准尺寸，替换不同款式的轮毂时不需要重新加工轴套。所有外露的线束、油管都沿着车架主梁内侧布置，在外观上不会看到明线，同时预留了足够的弯折余量，转向到最大角度时不会拉扯油管与线束，刹车管路沿着前叉内侧布置，固定点间隔控制在15厘米一个，避免高速行驶时管路发生共振异响。
