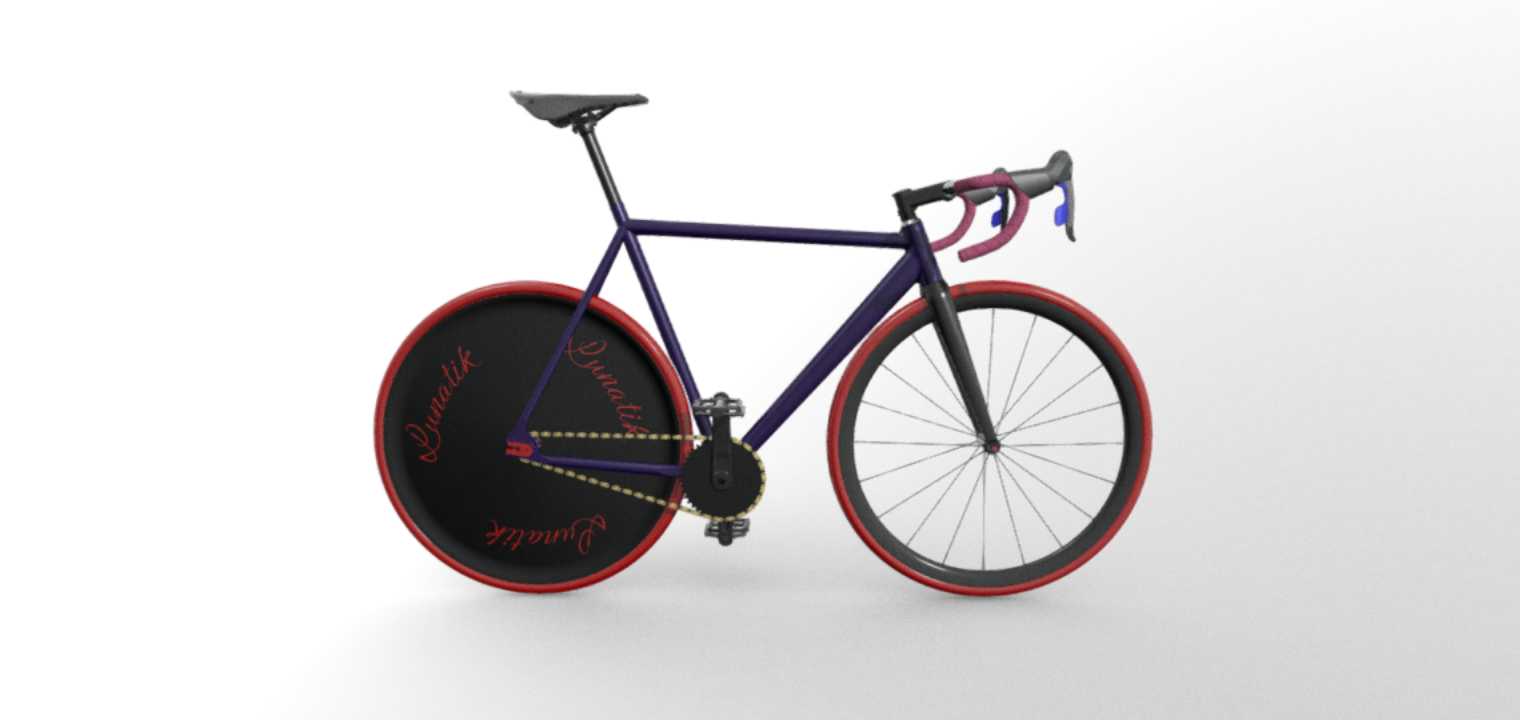

场地竞速概念死飞自行车结构设计

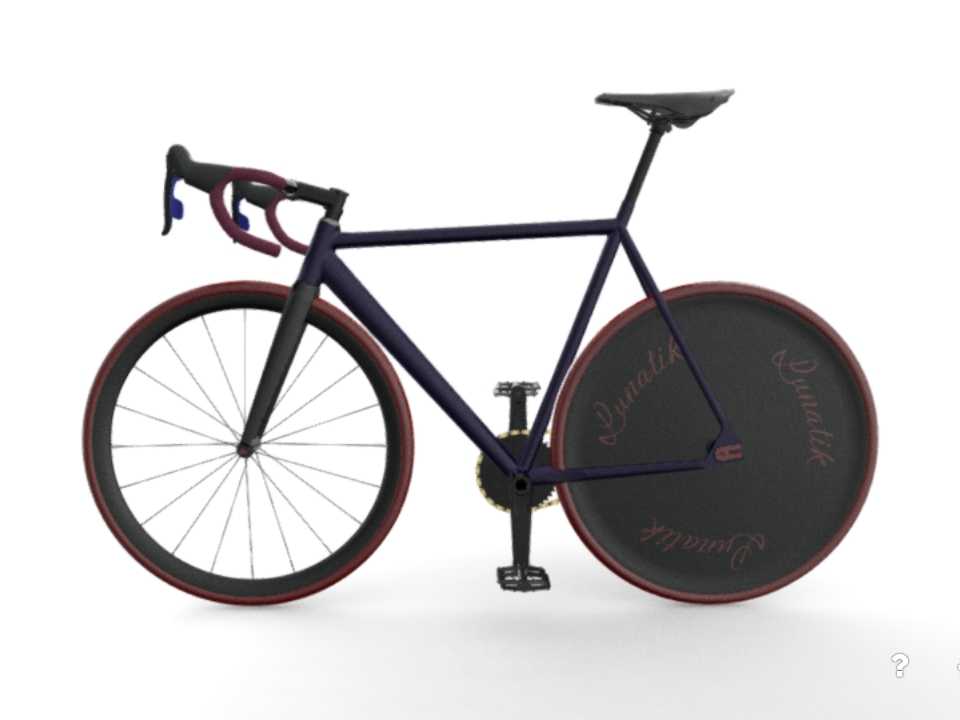

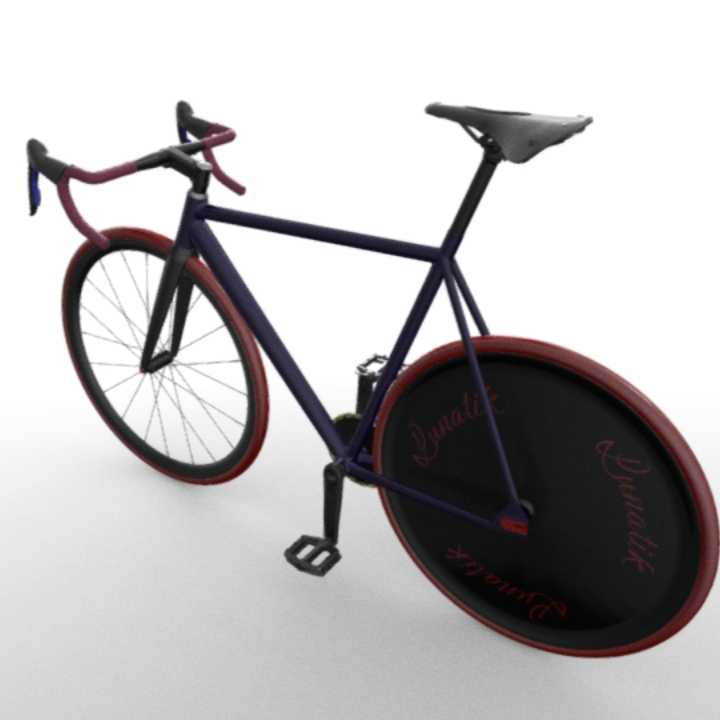

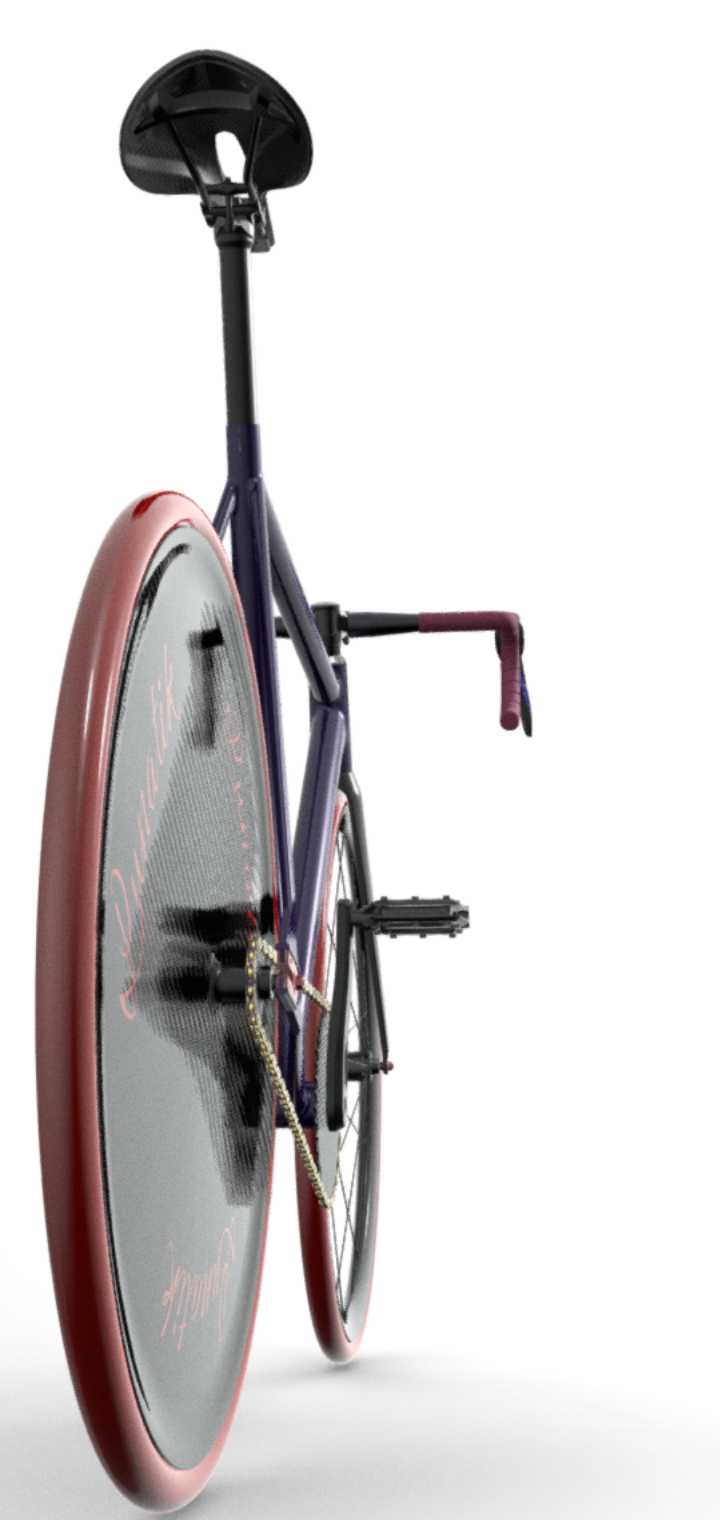

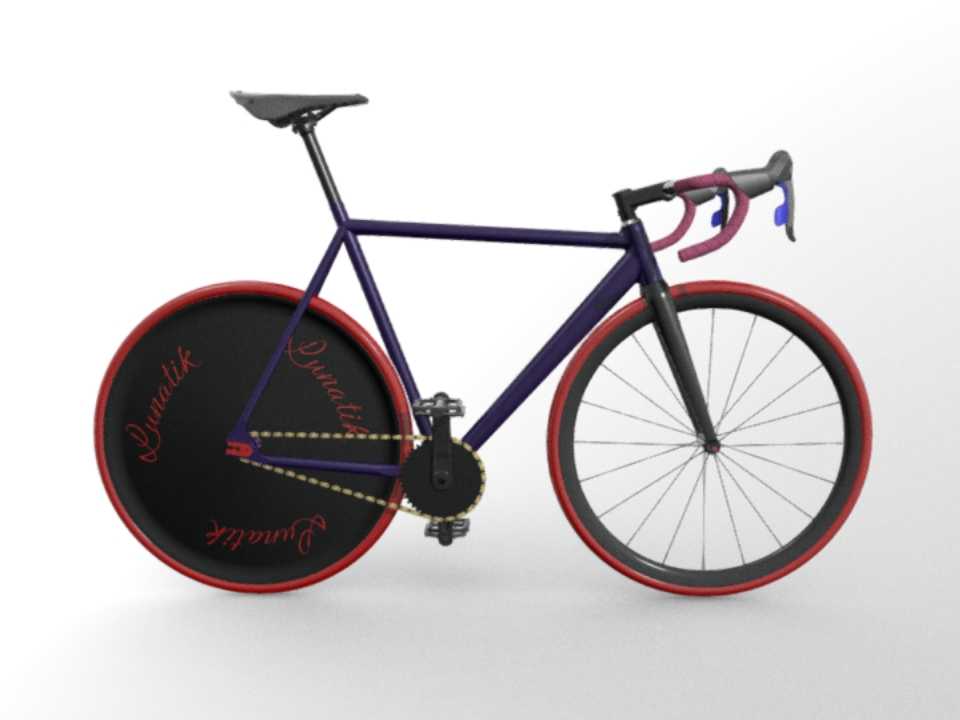

　　轮组部分采用700c规格的标准场地胎尺寸，这个尺寸是目前国际自盟场地赛事的通用规格，既可以适配市售的所有标准场地管胎、开口胎，也能兼容通用的场地车花鼓、圈刹制动组件，不需要额外开发定制化的轮胎配件，降低后续原型制作阶段的配件采购成本。后轮采用全封闭碟形轮设计，这种轮组结构的核心作用是降低高速骑行时后轮区域的空气紊流，当骑行速度突破40km/h之后，封闭轮带来的气动收益会非常明显，能够减少轮组辐条切割空气产生的涡流阻力，同时碟形轮的结构刚性比普通辐条轮更高，在起步摇车、终点冲刺的大力踩踏场景下，轮组的形变量更小，动力传递的损耗更低。这款场地竞速类自行车的三维结构设计，完全围绕室内木质场地竞速赛事的使用需求展开，区别于日常通勤、公路长途骑行的车型，所有结构取舍都优先服务于固定齿轮骑行场景下的动力传递效率、操控响应速度以及骑行过程中的空气动力学表现。从核心尺寸参数来看，整车轴距设定为1000mm，这个轴距数值是在大量场地骑行数据基础上敲定的——更短的轴距会让高速过弯时车身稳定性不足，容易出现后轮侧滑的风险，更长的轴距则会拖慢摇车加速、急转向的响应速度，1000mm的取值刚好平衡了高速巡航的直线稳定性和场地绕圈时的灵活操控需求。

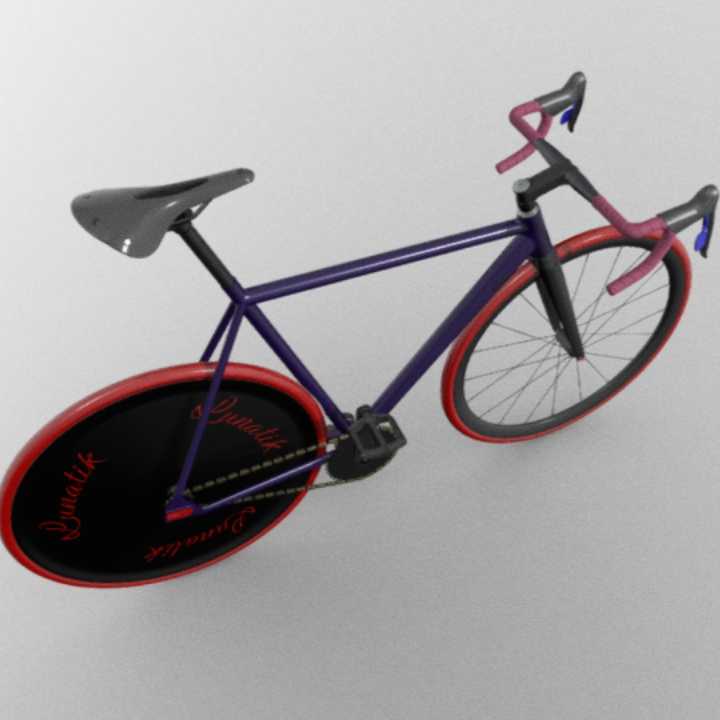

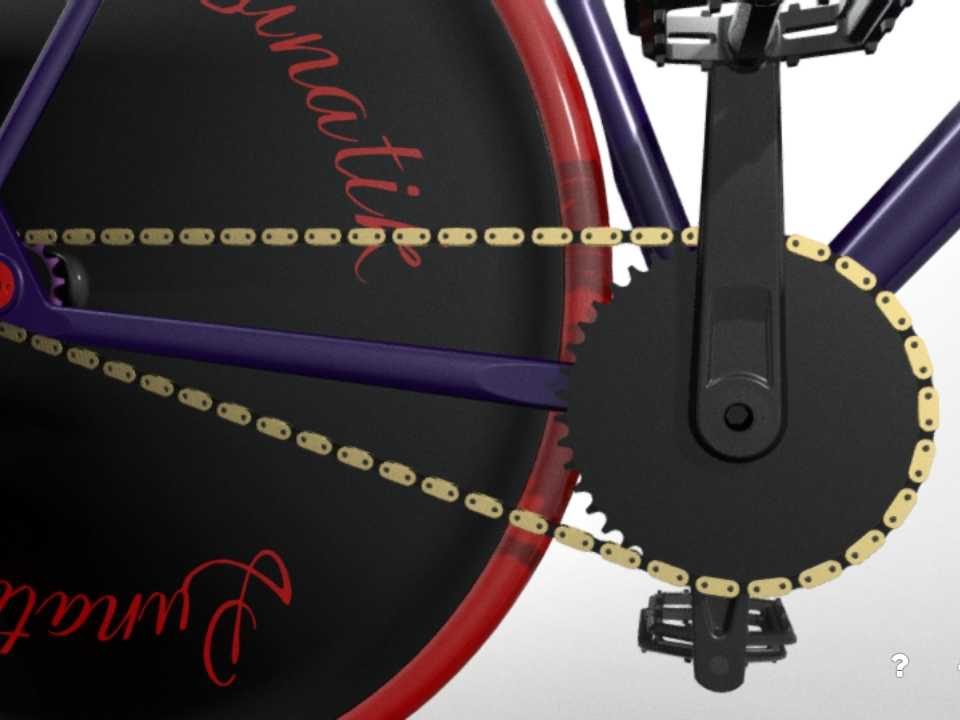

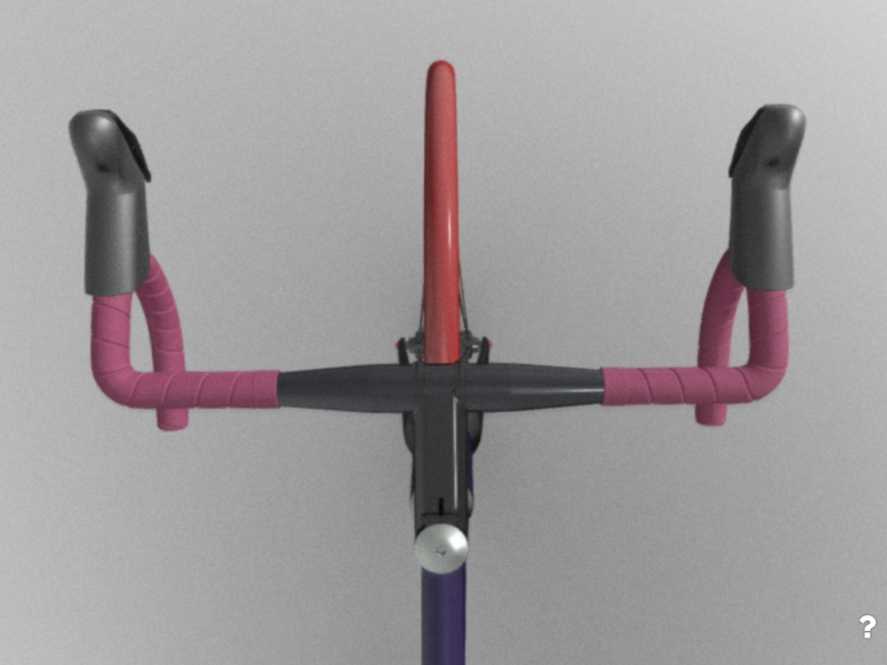

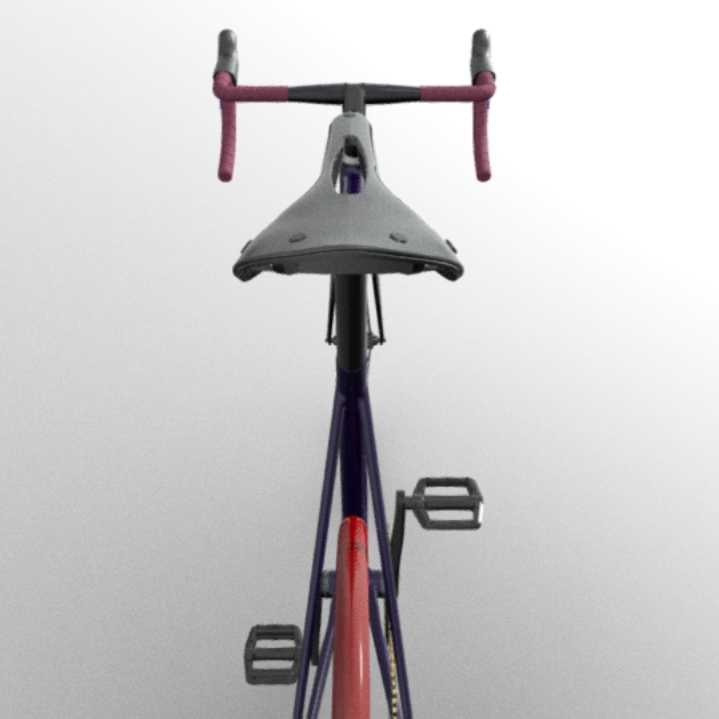

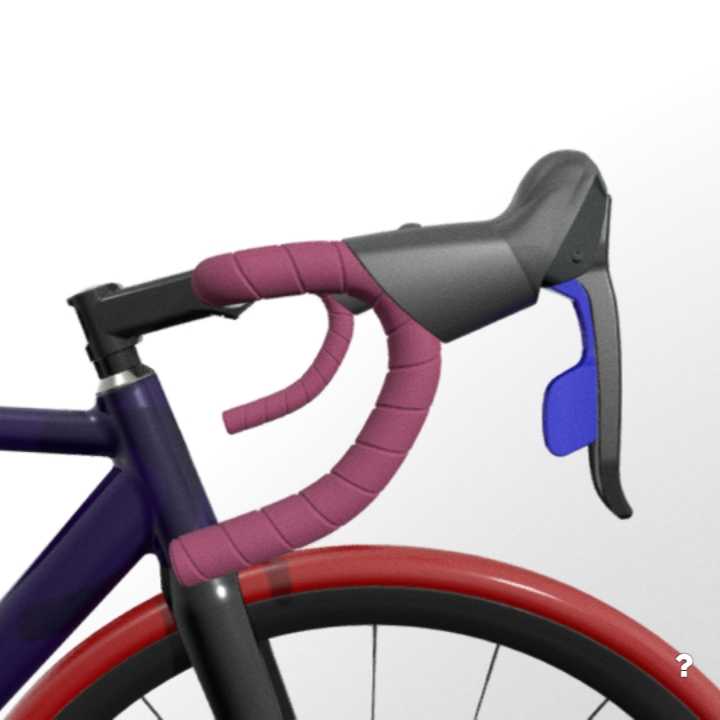

　　车架部分采用钻石型经典几何结构，上管、下管、座管、后下叉的管径都做了异型管优化，下管采用扁平化的椭圆截面，在降低正面迎风面积的同时，提升车架纵向的踩踏刚性，避免大力踩踏时车架出现横向形变卸力；后下叉做了缩短设计，让后轮的轴心位置更靠近中轴，缩短动力传递的力臂，让踩踏的动力可以更直接地传递到后轮，减少传动过程中的能量损耗。传动部分采用固定齿轮结构，也就是死飞结构，没有安装自由轮结构，飞轮和后轮花鼓直接锁死，骑行过程中脚踏的转动和后轮的转动完全同步，既可以通过脚踏反向施力实现减速，也能在场地竞速的冲刺阶段通过提拉脚踏提升踩踏频率，获得更高的瞬时加速能力。车把部分采用场地专用的弯把设计，下把位的下沉量比公路车弯把更大，让骑手在高速巡航时可以保持更低的俯身姿态，进一步降低整体的迎风面积，把带采用防滑的缠裹方式，刹把位置做了人体工学优化，方便骑手在俯身姿态下也能快速触碰到制动部件。鞍座采用窄型竞速鞍座，减少大腿踩踏过程中与鞍座侧面的摩擦，座弓的安装位置预留了前后20mm的调节空间，可以适配不同腿长、不同骑行习惯的骑手调整坐姿。

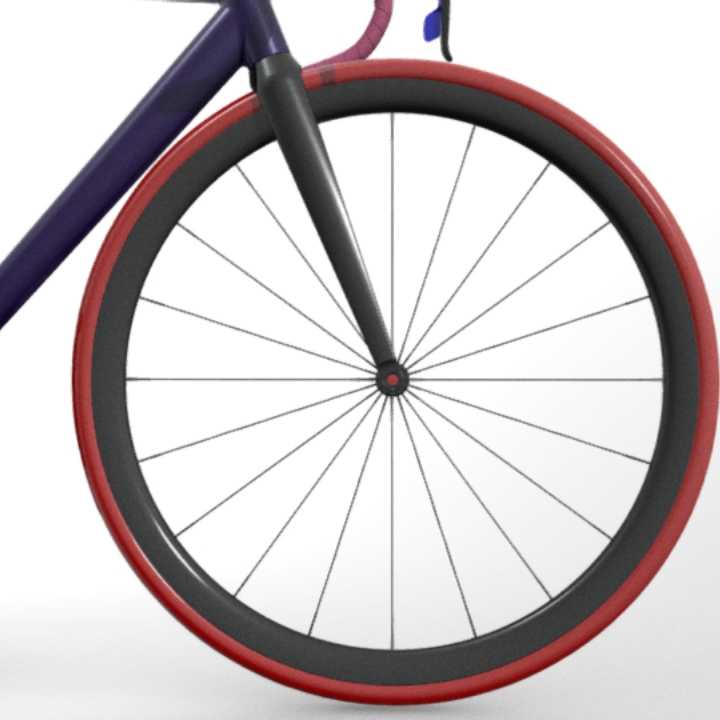

　　从安装边界来看，整车所有部件的安装接口都采用行业通用标准，中轴为标准的BSA螺纹规格，可以适配市售的所有场地车曲柄组；头管采用标准的1-1/8英寸直管规格，可以兼容通用的场地车把立、前叉组件；前后轮的开档尺寸为前100mm、后120mm，是标准的场地车轮组开档规格，不需要对车架进行额外打磨修改就可以直接安装市售的成品轮组。在设计过程中，所有部件之间的装配间隙都做了干涉检查，比如牙盘转动时与后下叉的间隙预留了6mm以上，避免链条晃动、牙盘形变时出现蹭架的问题；前轮转动时与前叉叉脚、弯把之间的间隙预留了10mm以上，即使在轮胎出现小幅形变、急转向的情况下也不会出现部件碰撞的问题。

　　这款概念车型的设计没有加装额外的挡泥板、货架、脚撑等非必要部件，最大化降低整车的自重，所有非核心的结构都做了轻量化优化，在保证结构强度满足场地竞速冲击载荷的前提下，尽可能削减管壁厚度、去掉多余的结构冗余，让整车在冲刺、过弯时的操控更加跟手。另外，封闭后轮的表面做了平整化处理，没有多余的凸起结构，既可以降低空气阻力，也能避免骑行过程中轮组勾带场地杂物造成安全隐患。整体的几何设定也考虑到了场地骑行的发力特点，座管角度设定为74度，比普通通勤自行车的座管角度更陡，让骑手在踩踏时的发力点更靠前，更适合高频冲刺的发力模式，减少长时间高频踩踏下的腿部肌肉疲劳。
