奇巧巧克力造型文创摆件结构设计

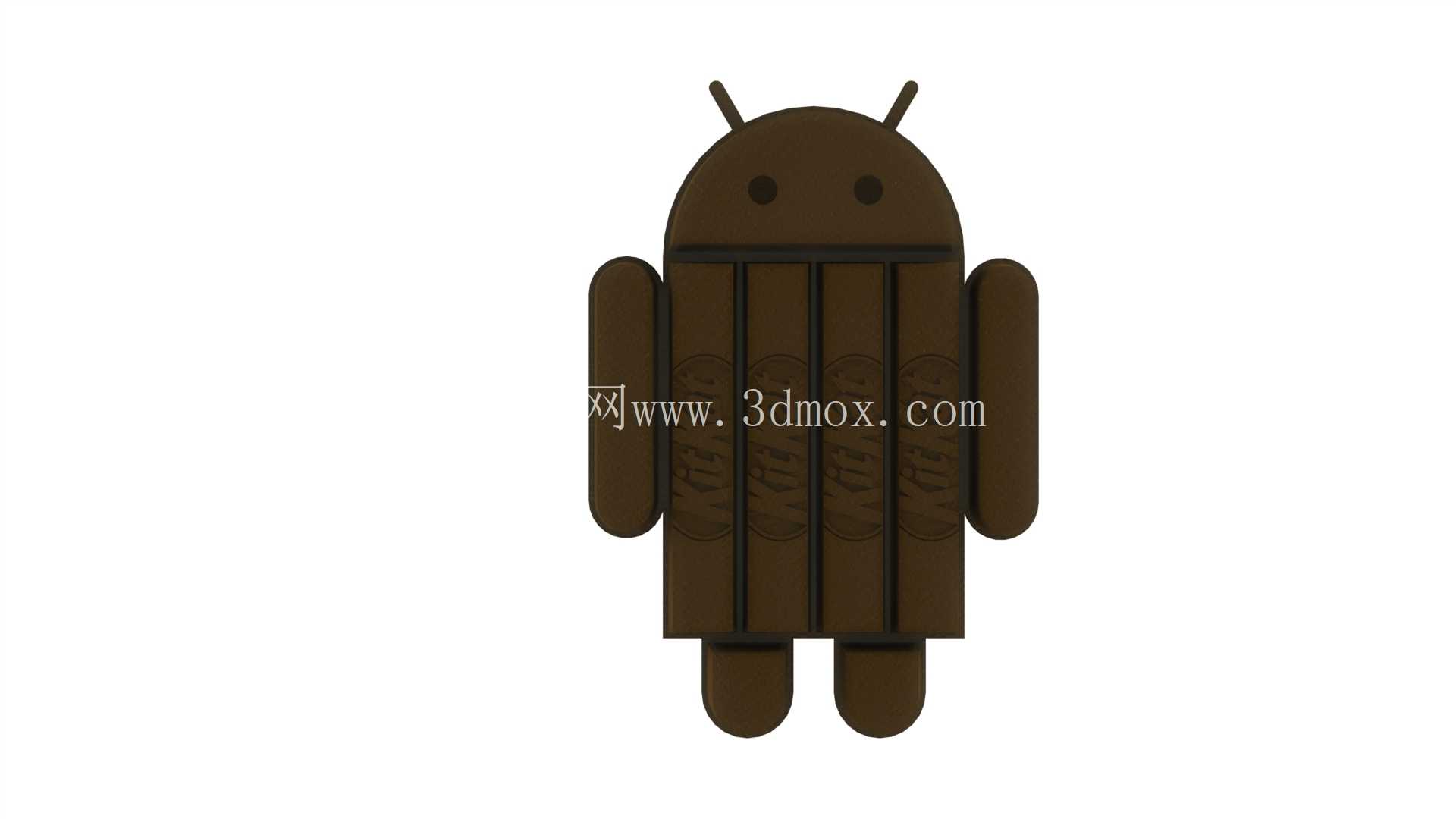

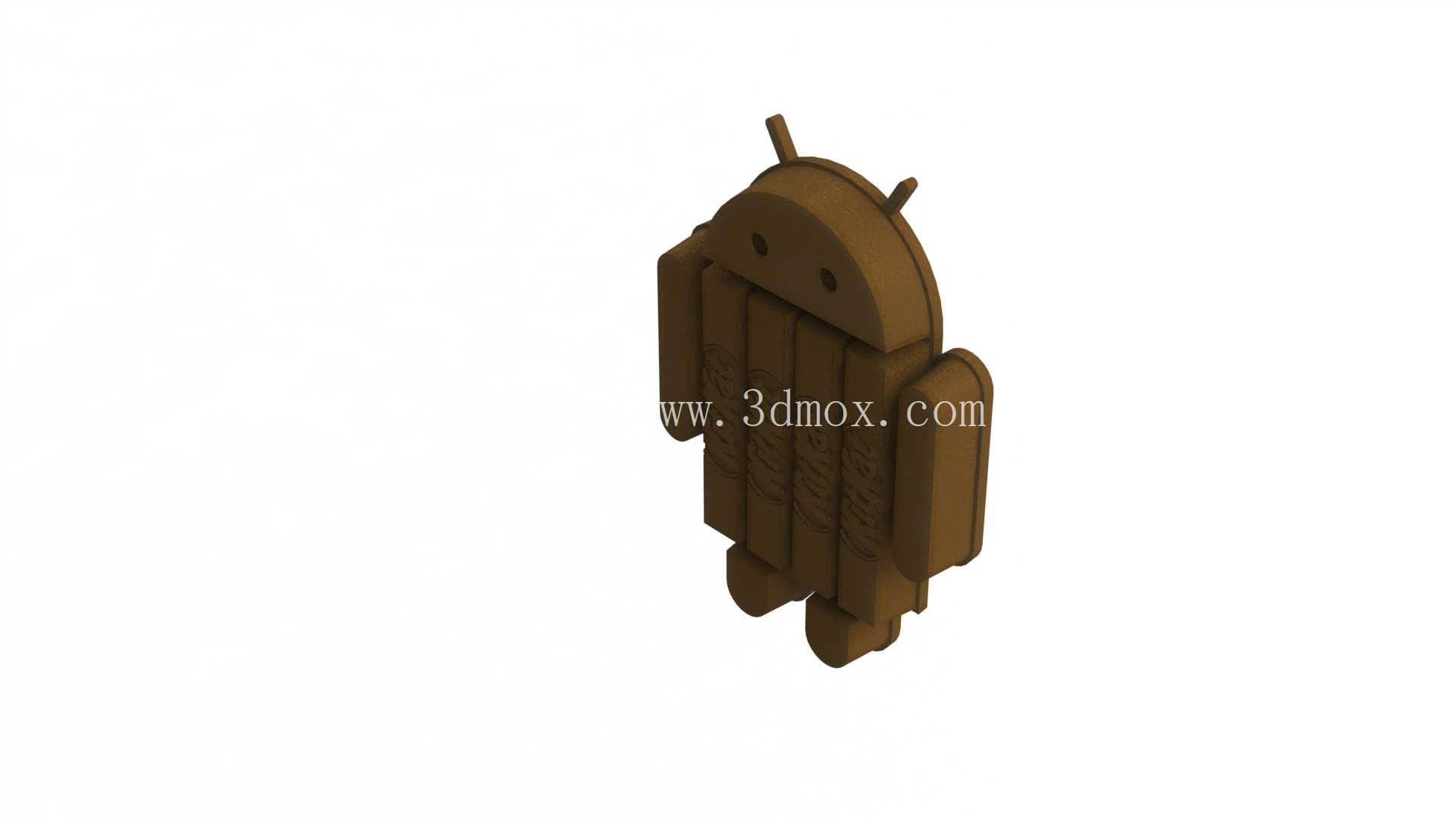

这款仿奇巧巧克力造型的结构件，最初的设计出发点是为CAD/CAM课程作业做可加工的实体原型，后续可直接延伸用于注塑模具开发，落地为桌面文创摆件、数码周边装饰配件类产品。从实际应用场景来看，这类仿真食品造型的结构件，既可以作为数码产品的主题装饰配件，搭配同系列安卓主题的数码周边做套装陈列，也可以单独作为桌面解压摆件，利用其分块式的结构做可拆分的把玩设计，适配年轻消费群体对趣味数码周边、文创小物的需求。

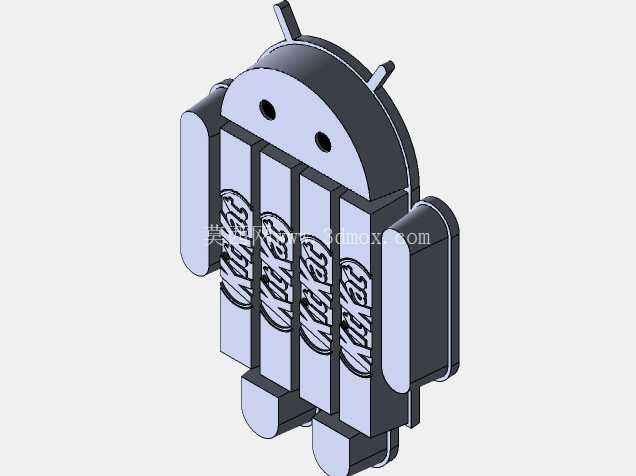

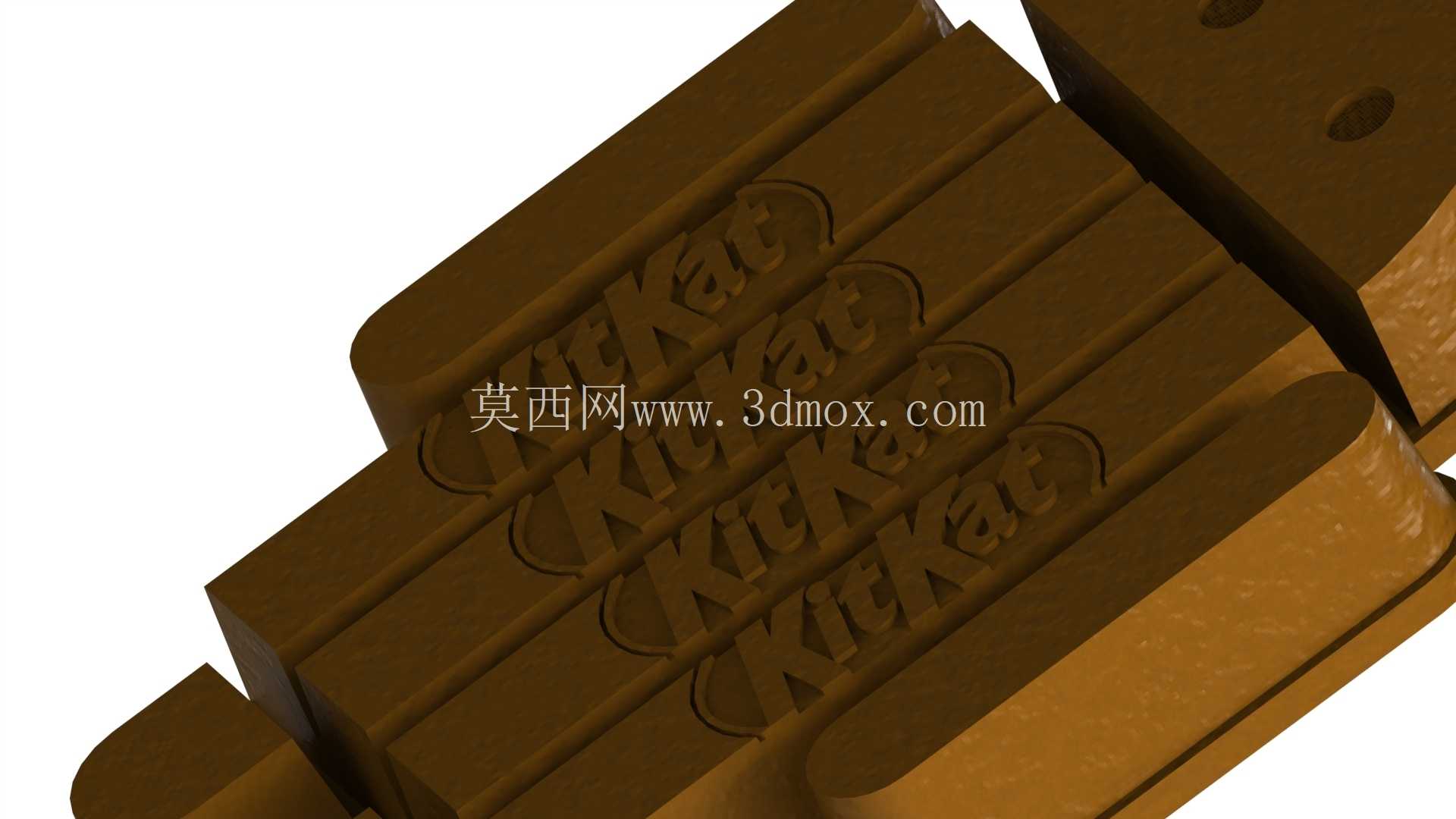

设计过程中首先参考了真实奇巧巧克力的分块逻辑，每一块独立的巧克力单元都做了等比例的弧度与边缘倒角处理，避免尖锐棱角带来的加工风险与使用划伤问题。表面的KitKat字样浮雕做了0.3mm的凸起高度，这个尺寸既可以保证注塑成型时的脱模顺畅，不会因为浮雕过深出现粘模、填充不满的问题，也能让视觉上的标识清晰度足够，不会因为凸起太浅被表面涂层覆盖。整体的分块间隙控制在0.15mm，既保证了拆分把玩时的段落感，也不会因为间隙过大出现松垮、拼接错位的问题。

从结构设计的细节来看，每一块巧克力单元的背面都设计了统一规格的定位卡扣，卡扣的配合公差选用H7/f6的间隙配合，既可以实现手动拆分与拼接，也能保证拼接后整体的结构刚度，不会出现轻微晃动就散架的问题。整体的外形尺寸控制在120mm*60mm*12mm，这个尺寸刚好适配大多数桌面摆件的摆放空间，也可以作为手机支架的配重底座使用，底部预留了1mm深度的防滑贴安装槽，可以粘贴硅胶防滑垫，避免放置在光滑桌面时出现滑动。

考虑到后续要基于该模型制作注塑模具，设计阶段就提前做了脱模斜度处理，所有外表面的脱模斜度设置为1.5度，内表面卡扣位置的脱模斜度设置为2度，避免注塑开模时出现拉伤表面的问题。所有的转角位置都做了R0.5mm的圆角过渡，既可以减少注塑时的应力集中，避免产品成型后出现转角开裂的问题，也能降低模具加工时的电极损耗，提升模具的使用寿命。表面的纹理处理参考了真实巧克力的哑光质感，建模时就预留了晒纹的余量，后续模具晒纹可以直接选用MT11010号晒纹，还原巧克力的细腻磨砂质感，不需要额外做表面抛光处理。

从安装边界来看，这款结构件如果作为数码周边的装饰配件使用，底部预留的2个M2螺丝安装孔位，孔位深度3mm，可以直接固定在3D打印的手机支架外壳、数码产品装饰面板上，不需要额外做打孔处理。如果作为独立摆件使用，底部的防滑贴槽可以直接粘贴3M硅胶防滑垫，不需要额外做配重处理，整体的壁厚均匀控制在2mm，既保证了结构强度，也不会因为壁厚过厚出现注塑缩痕的问题，同时也控制了单件产品的材料用量，降低批量生产的成本。

在建模过程中，所有的曲面都做了连续性检查，避免出现曲面褶皱、法线反向的问题，导入CAM加工软件时可以直接生成刀路，不需要额外修复几何。分块结构的拼接面做了平面度校验，平面度公差控制在0.02mm以内，保证拼接后没有明显的缝隙，整体外观的一致性更好。浮雕字样的边缘做了微小的圆角处理，避免加工时出现刀具崩损的问题，也能让成型后的字样边缘更圆润，没有尖锐的毛刺。
