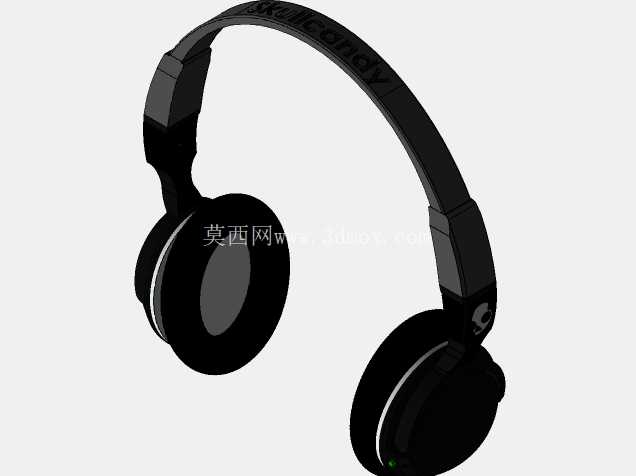

头戴式Skullcandy耳机结构三维建模

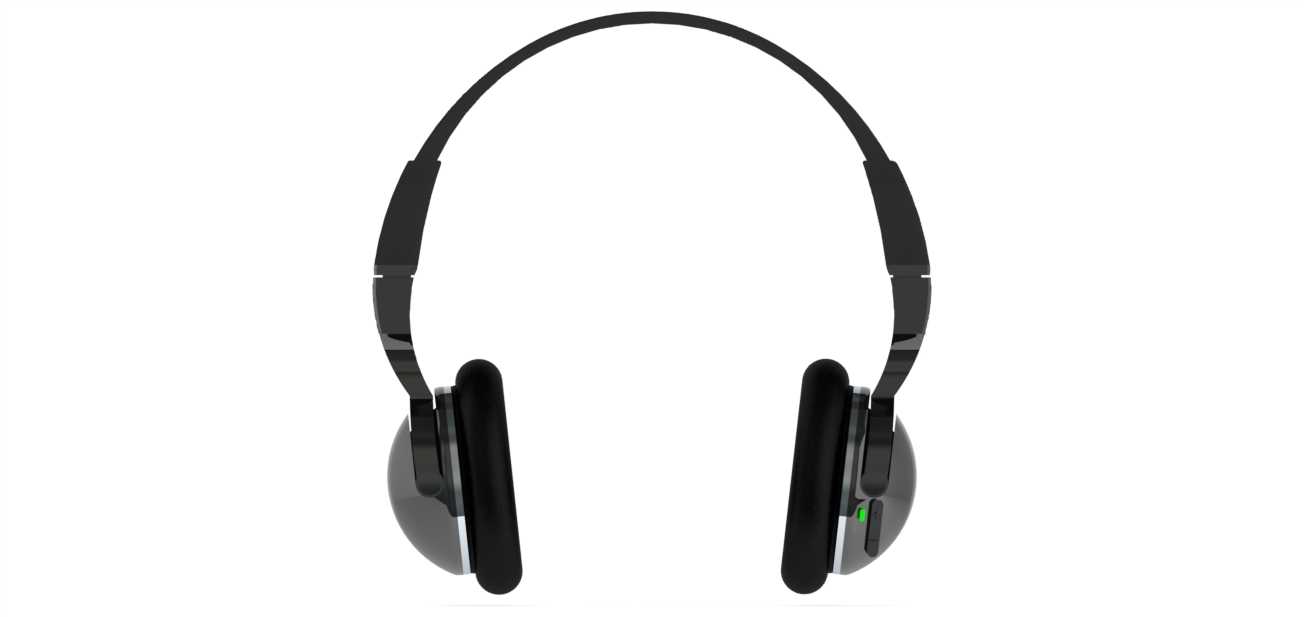

日常做消费电子结构建模时，头戴式耳机的结构平衡一直是容易踩坑的点，这次的Skullcandy头戴耳机模型，把实际量产中需要考量的夹持力、佩戴贴合度、部件装配间隙都做了还原，不是只做外观曲面的花架子。先从实际使用场景说，这类头戴耳机主要覆盖室内办公、通勤出行、短途户外听音的使用需求，和入耳式产品不同，它不需要深入耳道，靠头梁的夹持力配合耳罩的缓冲层实现固定，长时间佩戴的压力分布是设计核心，建模时首先要匹配成年人头围的通用尺寸范围，头梁的展开弧度要适配54cm到62cm的常见头围区间，头梁内侧的缓冲垫宽度控制在30mm，避免窄边设计对头顶造成局部压痕。

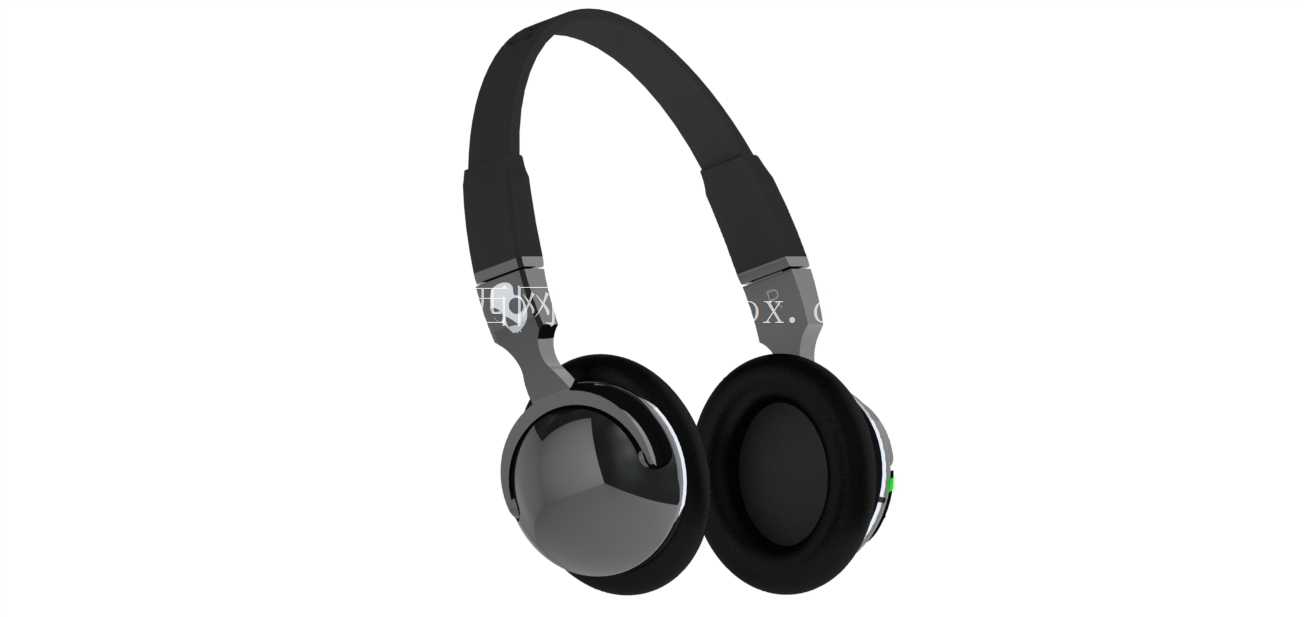

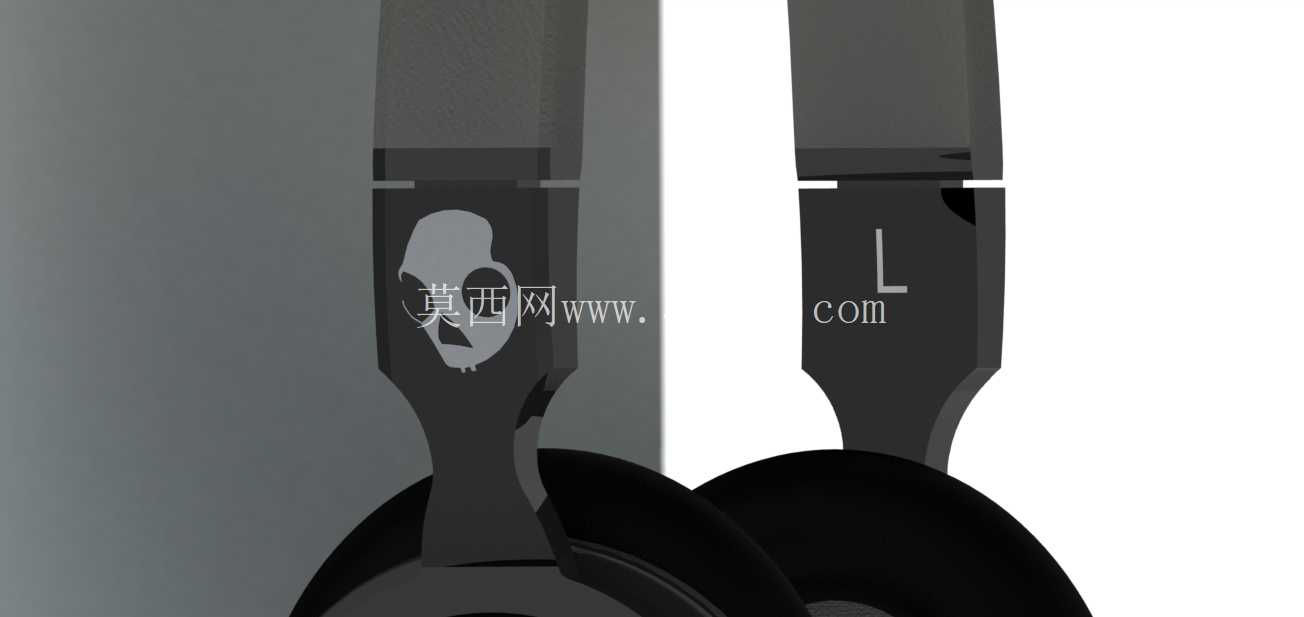

再看结构设计的思路，整个耳机拆分为头梁支架、长度调节滑扣、耳罩旋转铰接结构、发声单元腔体、耳罩缓冲层五个核心模块，每个模块的装配边界都留足了实际生产的公差余量。头梁部分采用内置金属弹片外包柔性塑料的结构逻辑，建模时把金属弹片的弯曲回弹行程做了参数化约束，滑扣部分的调节档位做了10mm每档的卡位设计，单侧总调节长度35mm，适配不同头型的佩戴高度差，滑扣和头梁的配合间隙控制在0.15mm，既保证滑动顺畅不会卡滞，又不会出现松垮晃动的旷量。耳罩和支架连接的铰接结构是设计重点，这里做了两个方向的旋转自由度，水平方向可实现±15°的偏转，垂直方向可实现±8°的俯仰，保证耳罩可以完全贴合不同用户的耳侧轮廓，不会出现局部漏音或者压耳的情况，铰接轴的阻尼力矩设定在0.2N·m，调整角度后可以保持位置不会自行松脱。

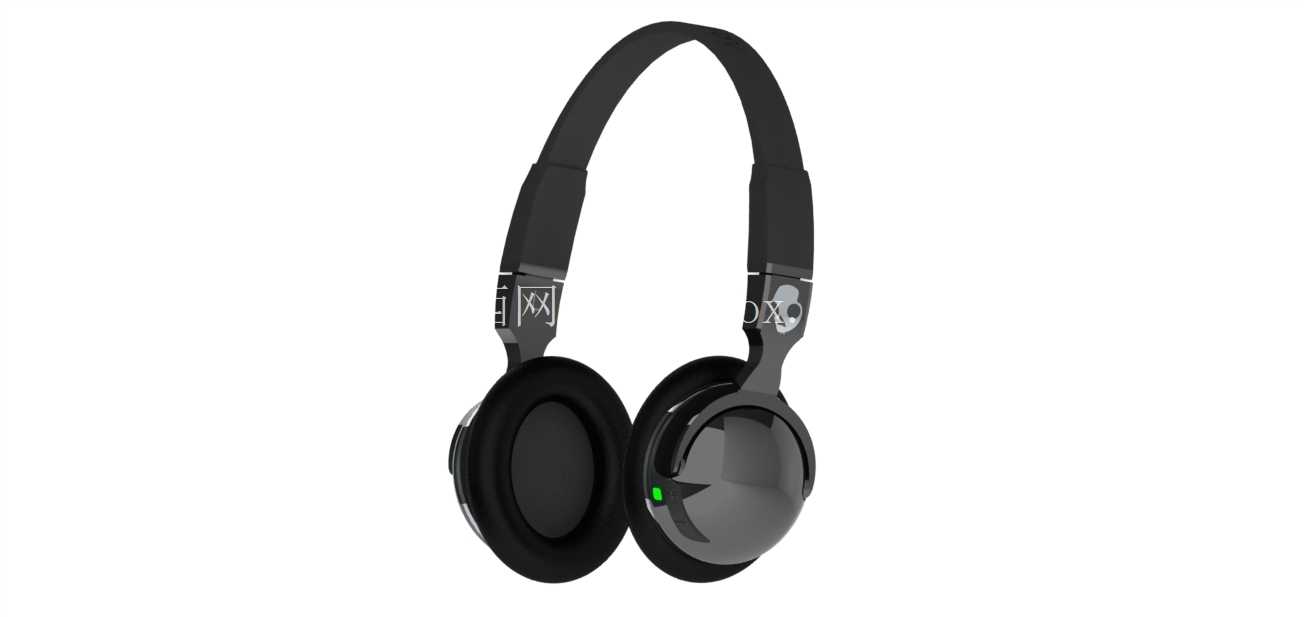

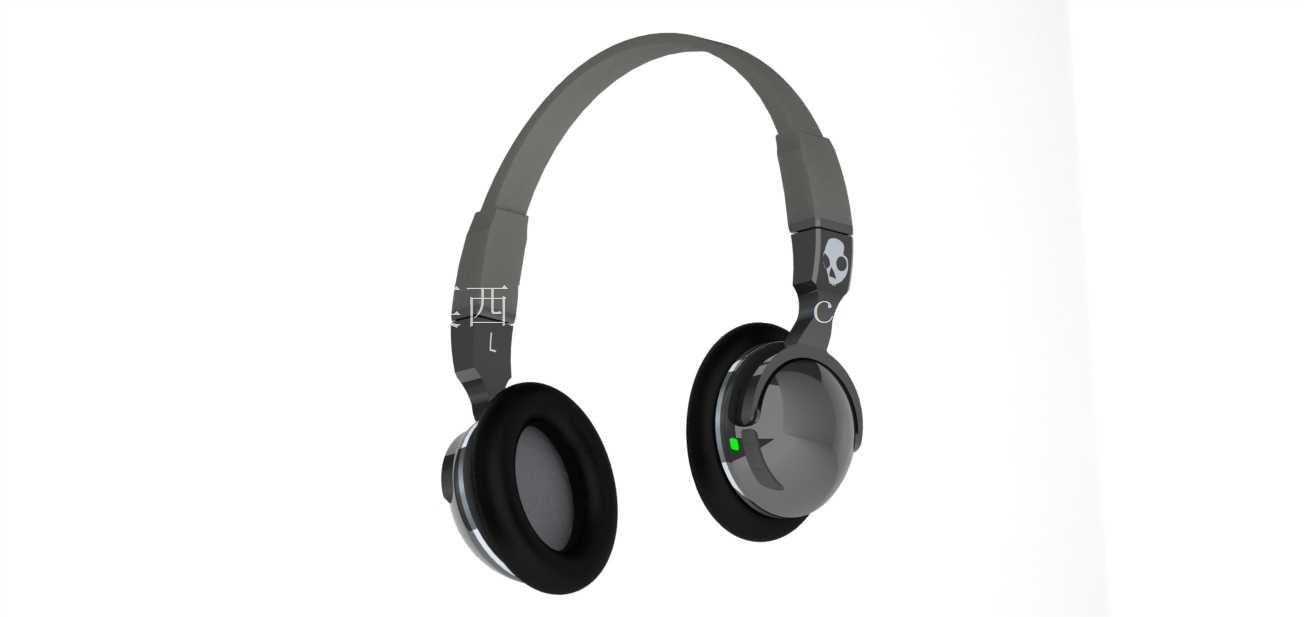

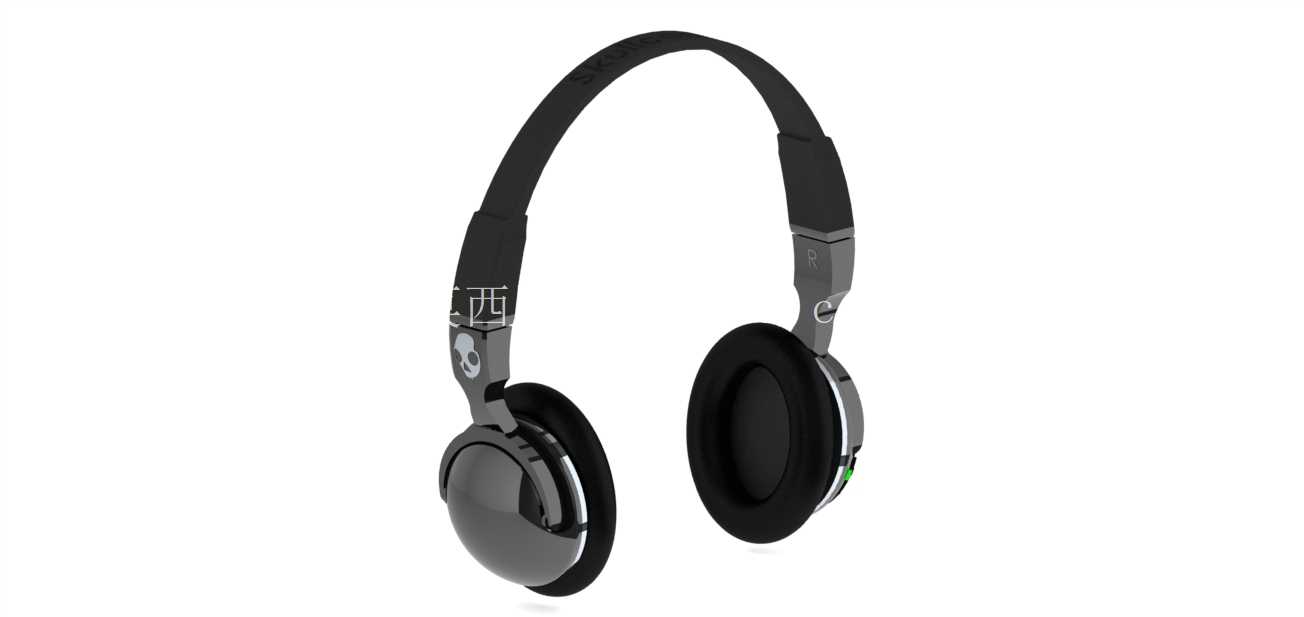

发声单元腔体的外形做了流线型的曲面过渡，没有尖锐的棱角，腔体外壳壁厚统一设定为1.8mm，符合注塑成型的工艺要求，腔体内部预留了10mm的单元安装深度，适配40mm直径的常规动圈发声单元，腔体侧面的指示灯开孔位置做了0.3mm的沉台，方便后期装配导光件，不会出现漏光的问题。耳罩部分采用椭圆形的轮廓设计，长轴100mm短轴80mm，内部的缓冲层厚度设定为20mm，采用慢回弹海绵的包覆结构，建模时把耳罩和面部接触的边缘做了15°的外翻倒角，减少和眼镜腿的干涉，日常佩戴眼镜的用户使用时不会出现镜腿挤压太阳穴的问题。

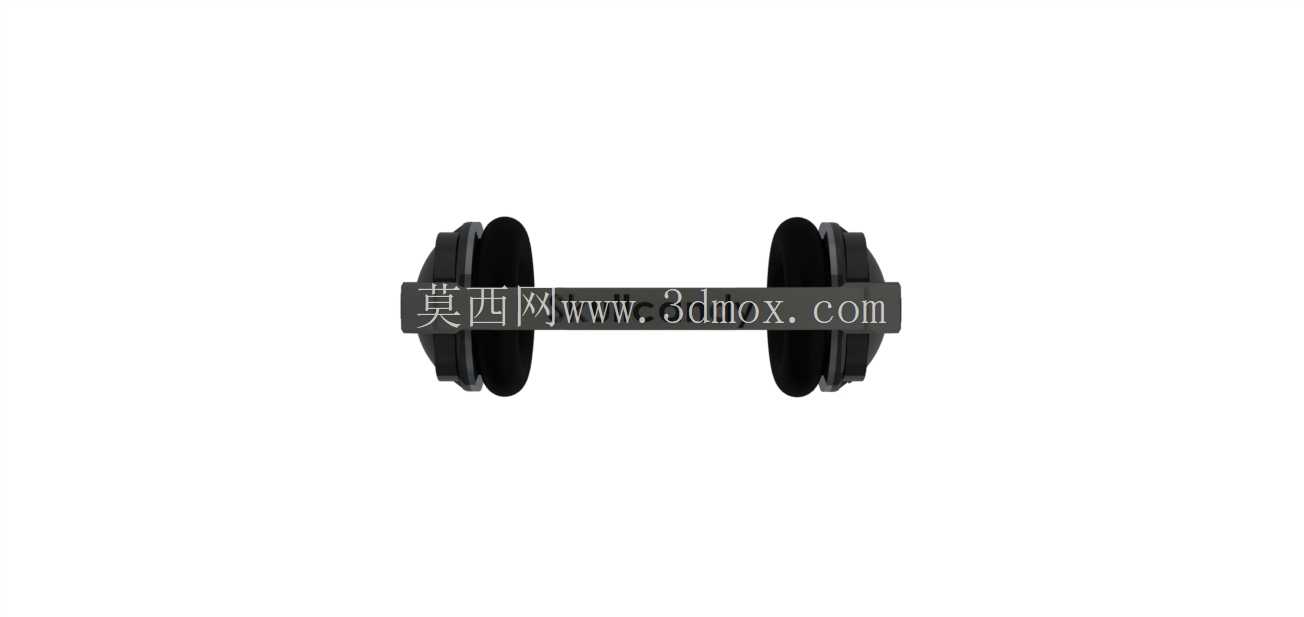

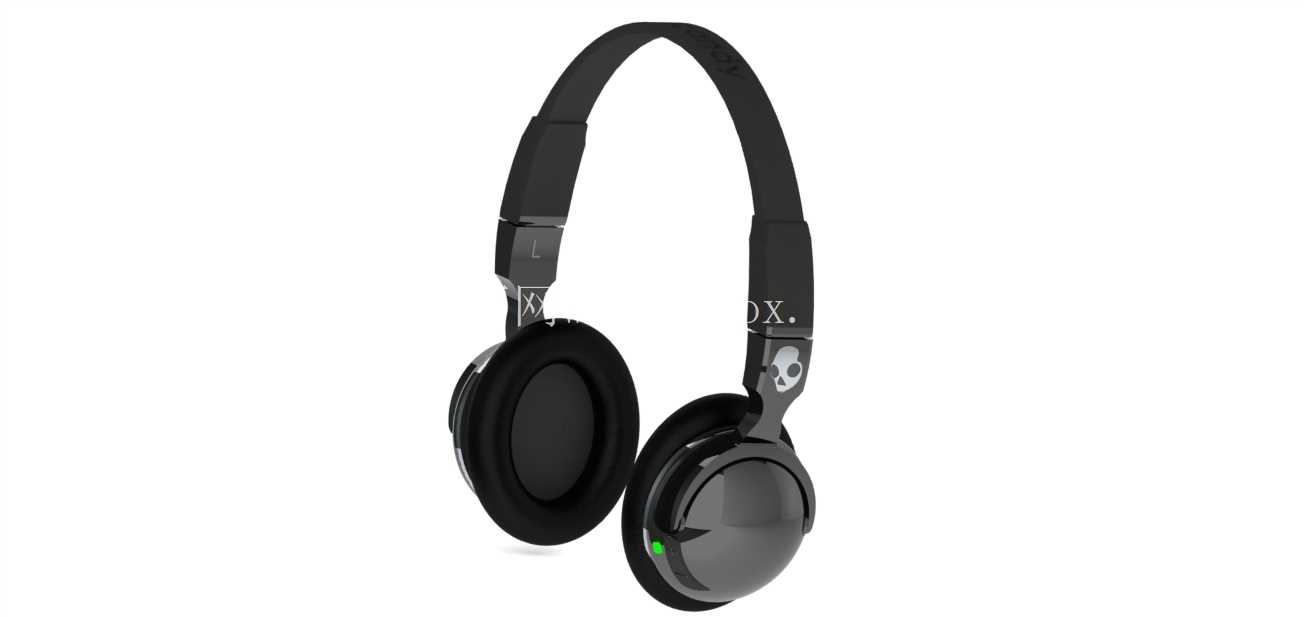

从安装边界来看，整个耳机在完全收拢的状态下外形尺寸为180mm×160mm×80mm，头梁拉伸到最长档位时总高度为210mm，各个活动部件的运动行程都做了干涉检查，滑扣拉到最大行程时不会和头梁端部脱出，耳罩旋转到最大角度时不会和支架部分发生碰撞，所有的装配止口都做了0.2mm的贴合面，后期做结构手板或者开模时，可以直接用这个模型做分型面参考。另外在细节处理上，头梁外侧的装饰件和主体的配合做了卡扣结构，不需要额外打螺丝固定，减少外露的连接件影响外观整体性，耳罩的缓冲层和腔体的连接采用卡圈嵌入式设计，后期更换耳罩套时不需要拆解整个腔体，方便用户日常维护更换。建模过程中所有的曲面都做了G2连续处理，外观面没有明显的折痕，壁厚均匀不会出现注塑缩水的问题，加强筋的位置都布置在腔体内部非外观面，筋位厚度1.2mm，和外壳壁厚的比例控制在0.6左右，避免表面出现缩痕。
