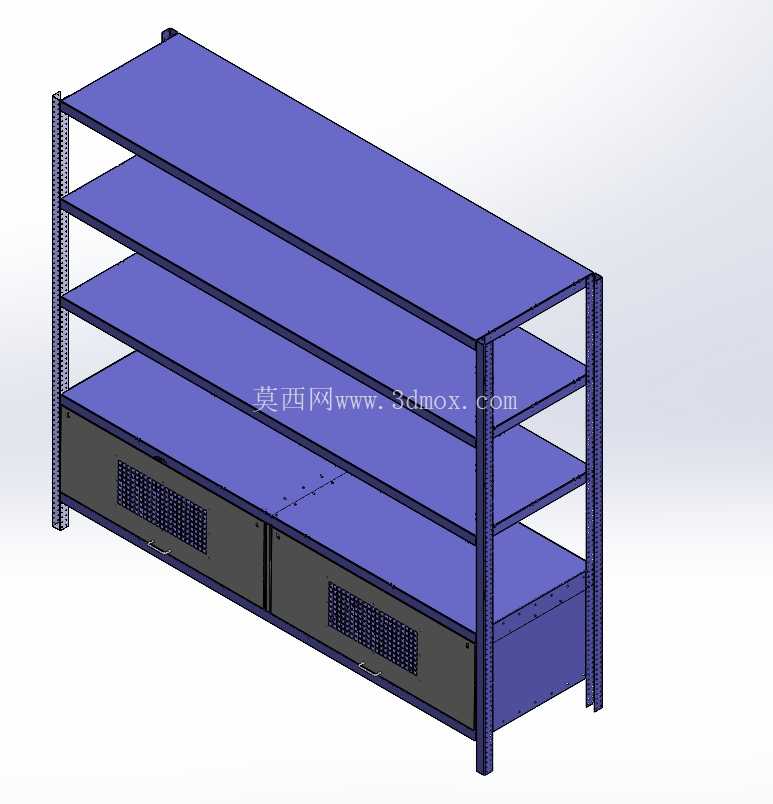

生产车间多层带柜置物存储架结构设计

　　这套多层带柜存储架的设计，最初是针对机加工车间生产工位旁的零部件临时存放需求展开的，在离散制造的生产现场，工位旁的物料存放一直是容易被忽略的细节：加工到一半的精密部件、待装配的标准件、工位常用的工装辅具如果随意堆放在工作台面上，既会挤占操作空间，也容易造成零件磕碰、规格混放，甚至带来不必要的质量隐患。设计之初首先明确了安装边界，整体宽度适配常规生产工位的侧方预留空间，深度控制在600毫米区间，避免过度占用车间通行通道，整体高度控制在1.8米，符合成年人站立操作时的取放高度上限，最上层放置不常取用的备用件时，也不需要额外借助登高梯，降低现场操作的安全风险。

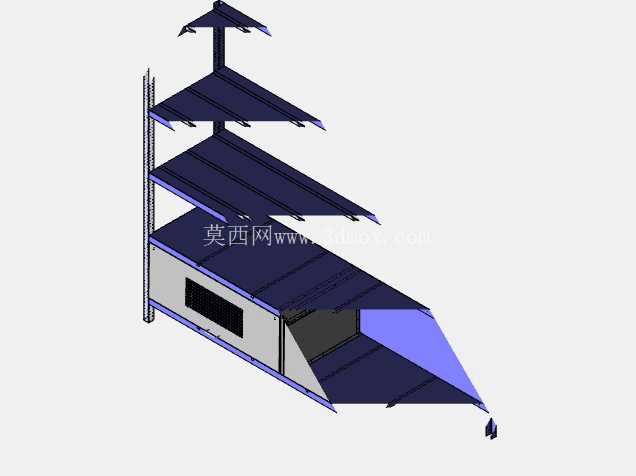

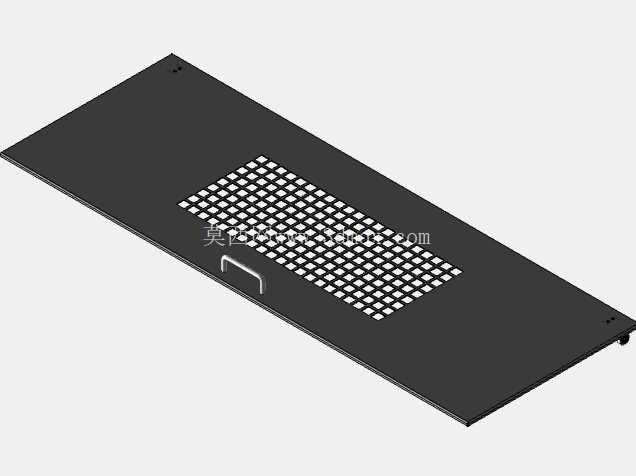

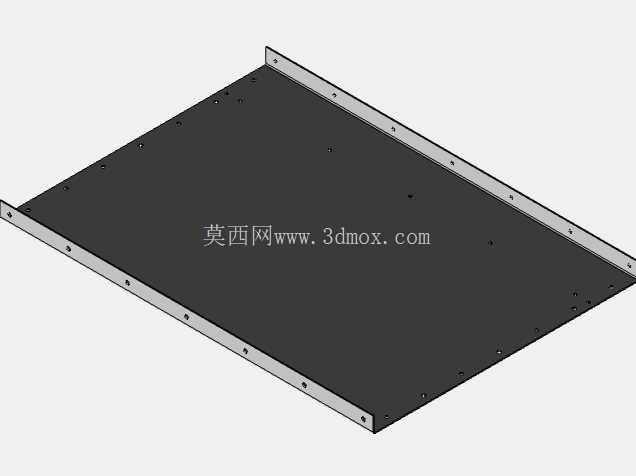

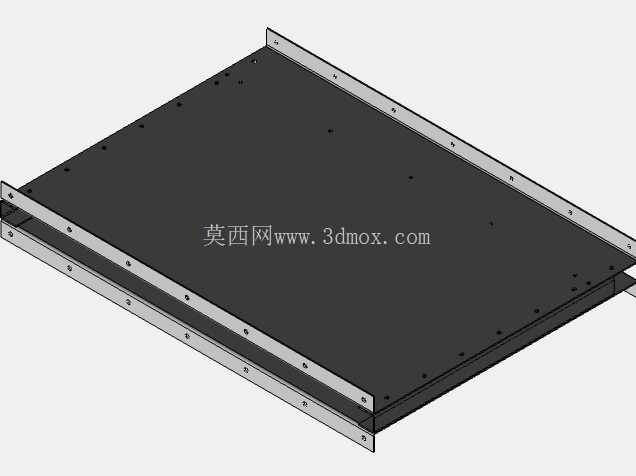

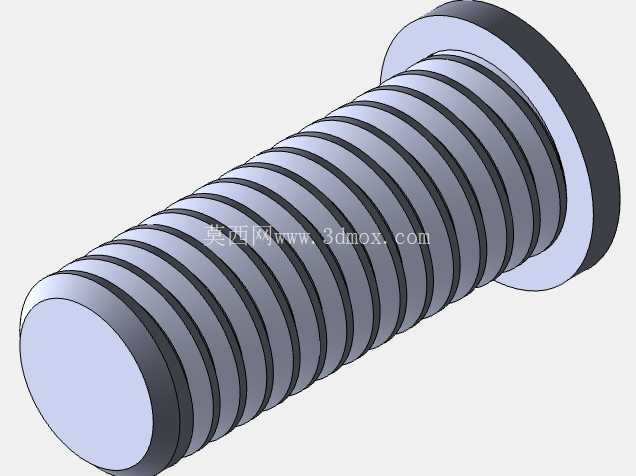

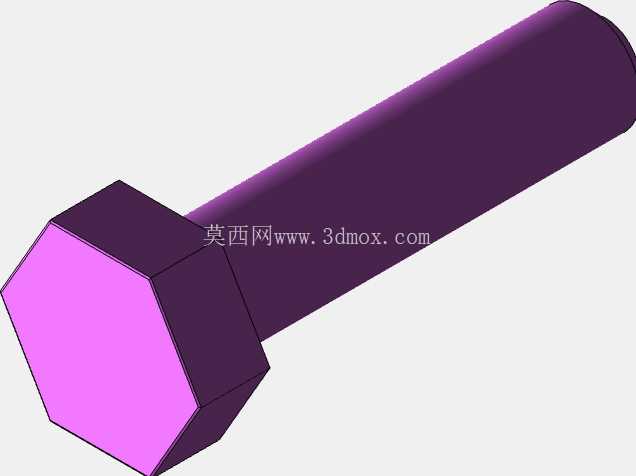

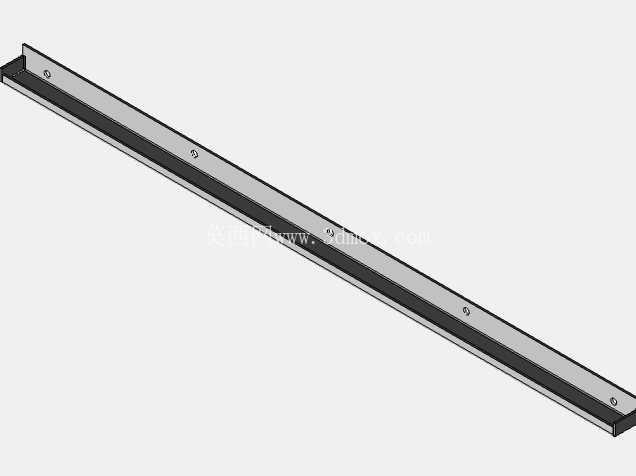

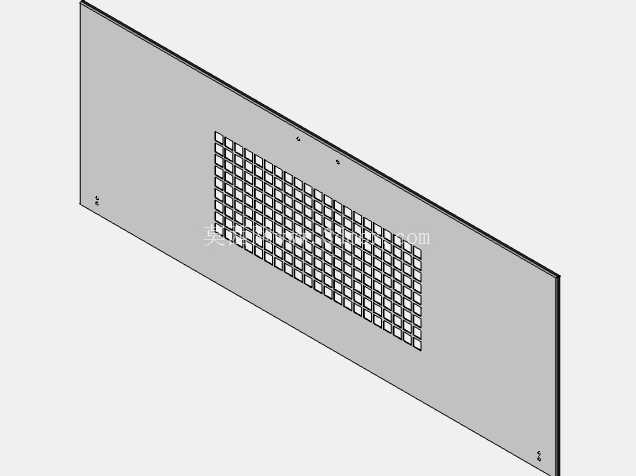

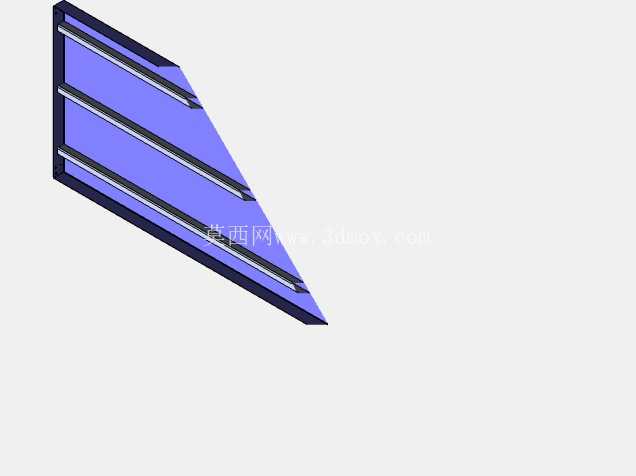

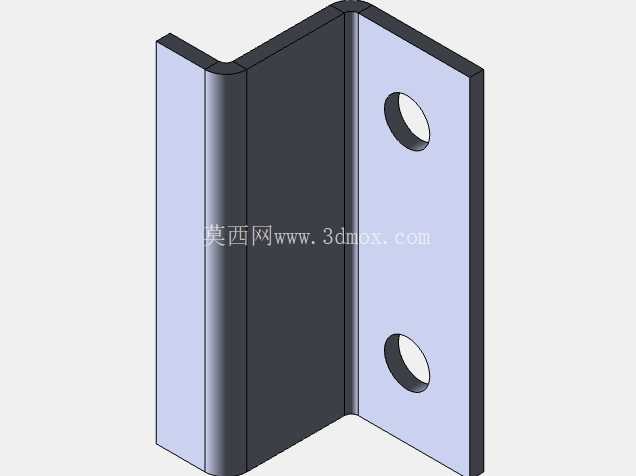

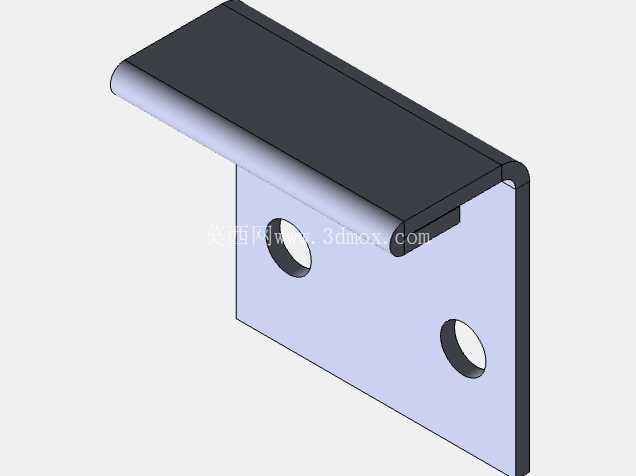

　　整体框架采用矩形钢管做立柱支撑，立柱上预留等间距的调节孔位，可根据存放物料的实际高度灵活调整层板间距，不需要额外焊接改造，适配不同尺寸零部件的存放需求。层板采用冷轧钢板整体折弯成型，边缘做内卷边处理，既提升层板的承重抗变形能力，也避免锋利边缘划伤操作人员或零件表面，每层层板的额定承重设计为150公斤，可满足绝大多数机加工零部件、工装夹具的存放承重要求。最下层设计为双开门封闭柜体，柜体门板采用冲孔网板结构，既可以实现柜内空间的封闭存放，用来放置需要防尘、不适合外露的精密小零件或工具，冲孔结构也能保证柜内的空气流通，避免长期封闭出现积潮锈蚀的问题，柜门加装简易碰锁结构，开合顺畅无卡顿，不需要额外加装锁具即可保持关闭状态，取放物品时操作便捷。框架的连接部位全部采用螺栓装配式结构，没有满焊固定的死连接，运输时可以拆成平板状态打包，大幅降低运输体积与物流成本，现场安装时只需要配套普通扳手即可完成组装，不需要专业焊接设备，后期如果需要调整架体结构或者搬迁移位，也可以快速拆解重组，不会因为焊接破坏造成架体报废。在实际应用场景中，这类存储架除了生产工位旁的零部件存放，也可以用在车间的工具室、备件仓做分类存储，层板的可调节设计可以灵活适配不同规格的物料分类，比如放置小型精密零件时可以缩小层间距，提升空间利用率，放置体积较大的部件时可以拆掉对应层板，拓展存放空间。

　　设计过程中特意规避了多余的装饰性结构，所有外露的型材边缘都做了倒角打磨处理，没有突出的尖锐结构，避免车间人员走动时发生磕碰刮擦，架体底部预留了脚轮安装孔位，如果用户需要移动使用，只需要加装对应规格的万向脚轮，即可变成移动式置物架，适配需要频繁调整工位布局的柔性生产场景。层板表面采用喷塑处理，耐磨耐油污，车间日常使用中沾染的切削液、润滑油可以直接用抹布擦拭清理，不会出现锈蚀掉漆的问题，延长架体的整体使用寿命。在结构强度校核阶段，针对每层满载的工况做了受力变形模拟，确保层板中部最大变形量不超过层板跨度的1/500，放置较重的金属零部件时不会出现明显下弯变形，长期使用也不会出现层板脱落、框架失稳的问题。

　　架体的立柱底部加装了可调橡胶脚垫，安装时可以根据地面的平整度调整脚垫高度，保证架体整体处于水平状态，避免地面不平整造成架体晃动，同时橡胶脚垫可以隔绝架体与水泥地面的直接接触，避免地面潮气侵蚀立柱底部，也能防止架体滑动移位。不同于常规的商用仓储货架，这款存储架的设计更贴近生产现场的实际使用需求，没有追求过高的承重参数，而是把重点放在操作便利性、场景适配性上，比如封闭柜体的设计就是针对生产现场小零件容易丢失、落灰的痛点，可调节层板的设计则解决了常规固定层架无法适配不同尺寸物料的问题，装配式结构则兼顾了运输、安装、后期调整的全周期使用成本，不管是单件生产工位旁的零散物料存放，还是多台排布做生产线旁的线边仓使用，都能很好地适配现场需求。
