悬臂式型材坯料仓储货架结构设计

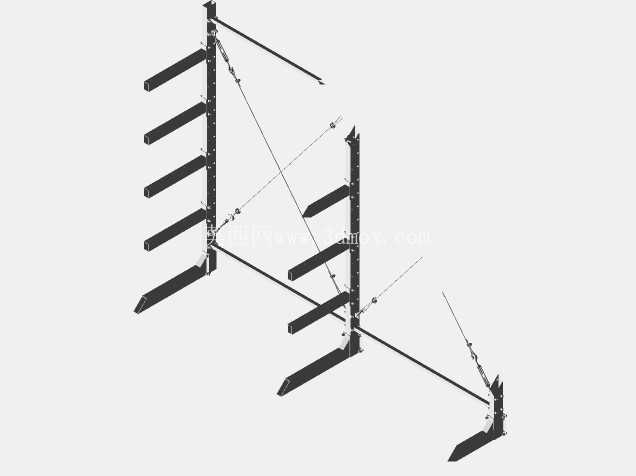

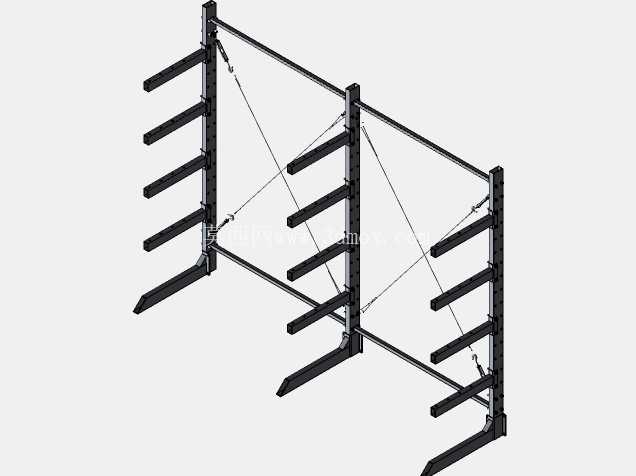

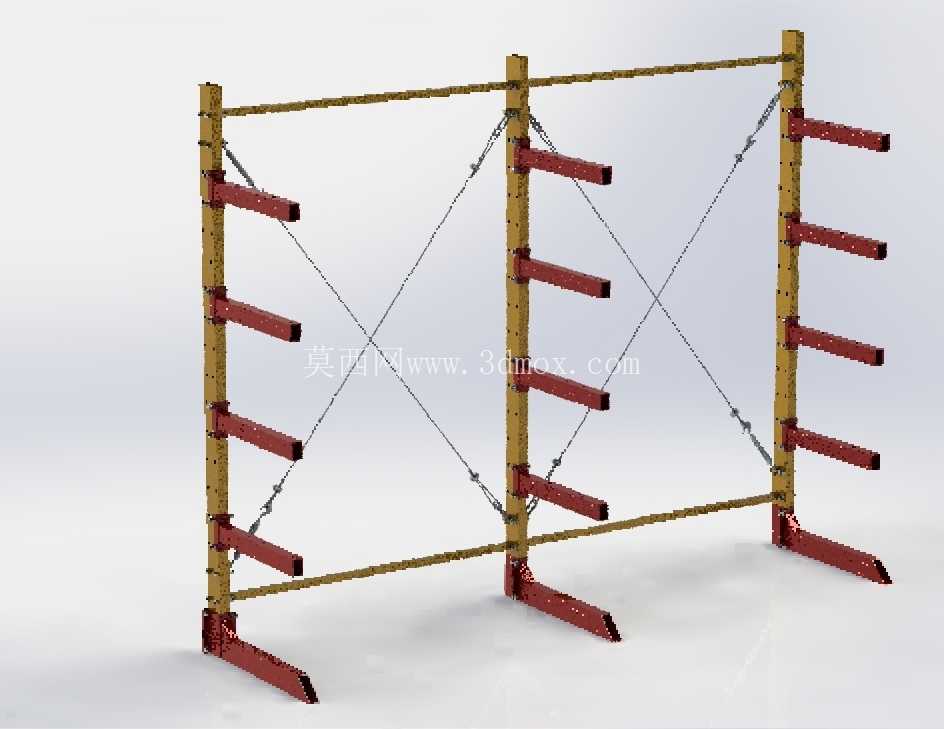

　　在机械加工车间的原材料仓储环节，长尺寸型材坯料的存储一直是现场管理的痛点，常规的层板式货架受立柱间距、层板承重限制，无法适配6米甚至更长的圆钢、角钢、槽钢、铝型材等坯料的存放，随意堆放在地面不仅占用大量通道空间，还容易造成型材变形、磕碰划伤，取料时需要反复挪移物料，效率极低且存在安全隐患，这款悬臂式型材坯料架正是针对这类长尺寸物料存储需求开发的专用存储设备。从结构设计来看，该货架采用三立柱落地式排布，每根立柱通过底部的L型安装支座与地面膨胀螺栓固定，保证整体框架的抗倾覆能力，立柱上沿高度方向加工有等间距的调节孔位，可根据存放型材的长度、堆码高度灵活调整悬臂的安装位置，适配不同规格物料的存储需求。

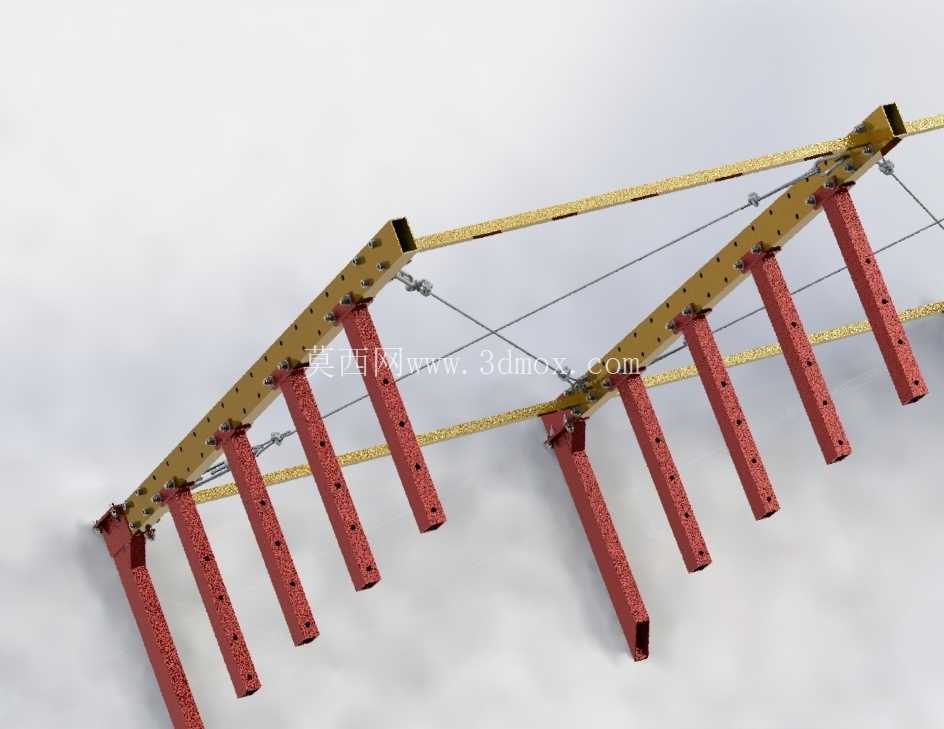

　　每根立柱单侧伸出五根悬臂，悬臂采用变截面的型钢焊接成型，靠近立柱的根部做了加强筋焊接处理，避免长期承重出现悬臂下挠变形，悬臂的上表面做了防滑处理，防止放置的圆钢类型材滚落。相邻立柱之间通过横向的连接方管做刚性拉结，同时搭配斜向的钢索拉筋，形成稳定的桁架受力结构，抵消长悬臂加载后产生的侧向弯矩，避免立柱出现倾斜变形，整个框架没有多余的装饰结构，所有受力构件都经过载荷校核，完全满足工业仓储的重载使用需求。从载荷参数设计来看，单根悬臂的额定承重不超过150公斤，整组货架的总承重不超过2200公斤，这个载荷区间刚好覆盖常规机械加工车间常用的型材坯料存储需求，单根悬臂可放置3-5根常规规格的型钢或铝型材，分类存放时可将不同材质、不同规格的型材分置在不同悬臂上，取料时无需翻动其他物料，配合车间的天车或者手动液压堆高车，可直接从悬臂外侧完成物料的吊装取放，大幅提升原材料领用的效率。

　　在安装边界上，该货架属于靠墙安装的仓储设备，安装时需要保证立柱背部与墙面预留不小于50mm的间隙，方便安装固定螺栓以及后期的维护检查，货架前方需要预留不小于1.2米的通道宽度，满足堆高车或者人员通行取料的需求，立柱底部的安装支座需要固定在硬化的混凝土地面上，地面平整度误差不超过5mm/m，避免货架安装后出现受力不均的情况。在实际应用场景中，这类货架除了用于机械加工车间的型材坯料存储，也可用于管材生产企业的成品管材暂存、钢结构加工厂的型钢存放、门窗加工企业的铝型材存储等场景，相比传统的地面堆码方式，悬臂式结构可将存储空间的利用率提升60%以上，同时实现物料的分类定置管理，避免不同规格物料混放造成的领用错误，也能减少型材在存储过程中的变形、磕碰损伤，降低原材料的损耗率。

　　设计过程中重点考虑了现场使用的实用性，没有设置多余的封闭层板或者围挡结构，所有构件都采用标准化的型钢焊接成型，加工工艺简单，后期如果需要扩展存储长度，只需增加对应数量的立柱和悬臂组件即可，无需更换原有框架，具备很好的扩展性。悬臂的端部做了向上的翘边处理，即使物料放置时出现轻微滑动，也不会从悬臂端部滑落，提升了使用过程中的安全性，所有钢结构件表面都做了喷塑处理，可适应车间内的潮湿、多粉尘环境，延长设备的使用寿命。在三维建模过程中，所有构件的连接位置都按照实际焊接工艺做了焊缝处理，调节孔位的间距、螺栓孔的尺寸都符合对应的五金件安装标准，模型可直接用于生产下料的参考，也可用于车间仓储布局的规划仿真，帮助设计人员提前核算仓储空间的利用率，优化物料的存放动线。
