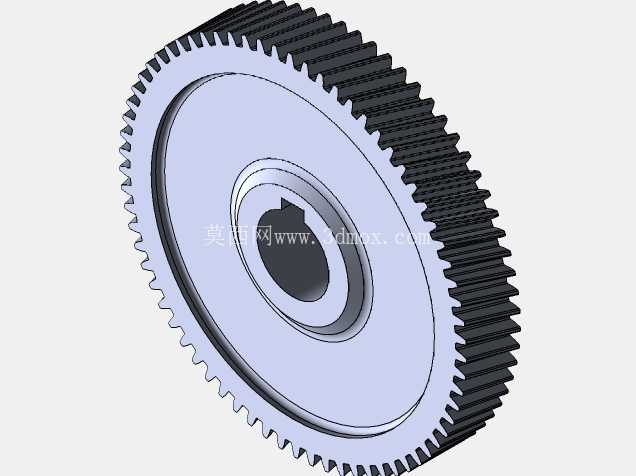

带键槽直齿圆柱传动齿轮结构

这款直齿圆柱齿轮的设计，首先要匹配传动系统的中心距约束，在确定模数与齿数时，需要兼顾传动比要求与安装空间的边界限制，齿顶圆、齿根圆的尺寸公差需要严格匹配啮合齿轮的侧隙要求，避免运转过程中出现卡滞、打齿的问题。中心孔处的键槽结构，是为了实现与传动轴的周向固定，键槽的宽度、深度公差需要对应标准平键的配合要求，保证扭矩传递过程中不会出现相对滑移，同时轮毂部分的厚度设计，要满足额定扭矩下的剪切强度要求，避免长期负载下轮毂出现开裂变形。

从应用场景来看，这类齿轮可适配中小功率的传动机构，常见于小型减速装置、轻工设备的传动链、通讯设备内部的调节传动结构中，在传动链路里承担定比传动、扭矩传递的作用，直齿结构的设计加工难度更低，装配时不需要额外调整轴向啮合位置，对安装精度的容错性优于斜齿结构，适合对传动平稳性要求中等、维护便捷性要求较高的场景。

齿部的参数设计上，齿廓采用标准渐开线齿形，压力角选用通用的20度标准值，保证与同模数标准齿轮的互换性，不需要定制配对齿轮即可完成装配替换，齿宽的取值要匹配啮合齿轮的齿宽，通常略小于配对齿轮的齿宽，避免安装时的轴向错位导致齿面接触面积不足，造成局部应力集中加剧齿面磨损。轮缘部分的厚度要满足齿根弯曲强度要求，避免受冲击负载时轮缘出现断裂，腹板结构的减重设计，在不降低整体结构强度的前提下减少零件自重，降低传动过程中的转动惯量，提升传动启停阶段的响应速度。

实际装配过程中，需要保证齿轮端面与传动轴轴线的垂直度，避免运转时出现端面跳动，导致齿面偏磨、传动噪音增大，中心孔与传动轴的配合选用过渡配合，既保证装配时的同轴度要求，也方便后期维护时的拆卸更换。齿面的加工精度等级可根据传动场景的需求调整，用于高速传动时可提升齿面粗糙度与齿形精度，降低运转噪音；用于低速重载场景时可适当增加齿面硬度处理，提升齿面接触疲劳强度，延长零件使用寿命。

在结构细节上，轮毂与腹板的过渡位置设计有圆角，避免应力集中，长期承受交变扭矩时减少裂纹萌生的概率，齿轮端面可根据装配需求设计定位止口，方便与轴上其他零件的轴向定位，不需要额外调整轴向位置即可保证啮合齿宽符合设计要求。这类齿轮的建模过程中，需要先完成齿廓渐开线的精准绘制，通过阵列完成全部轮齿的特征生成，再依次完成轮毂、键槽、减重结构的建模，所有特征的尺寸需要严格遵循机械设计标准，保证生成的模型可直接用于工程图导出、加工工艺编制，不需要额外调整尺寸即可对接生产环节。
