十齿与十一齿啮合直齿传动齿轮组

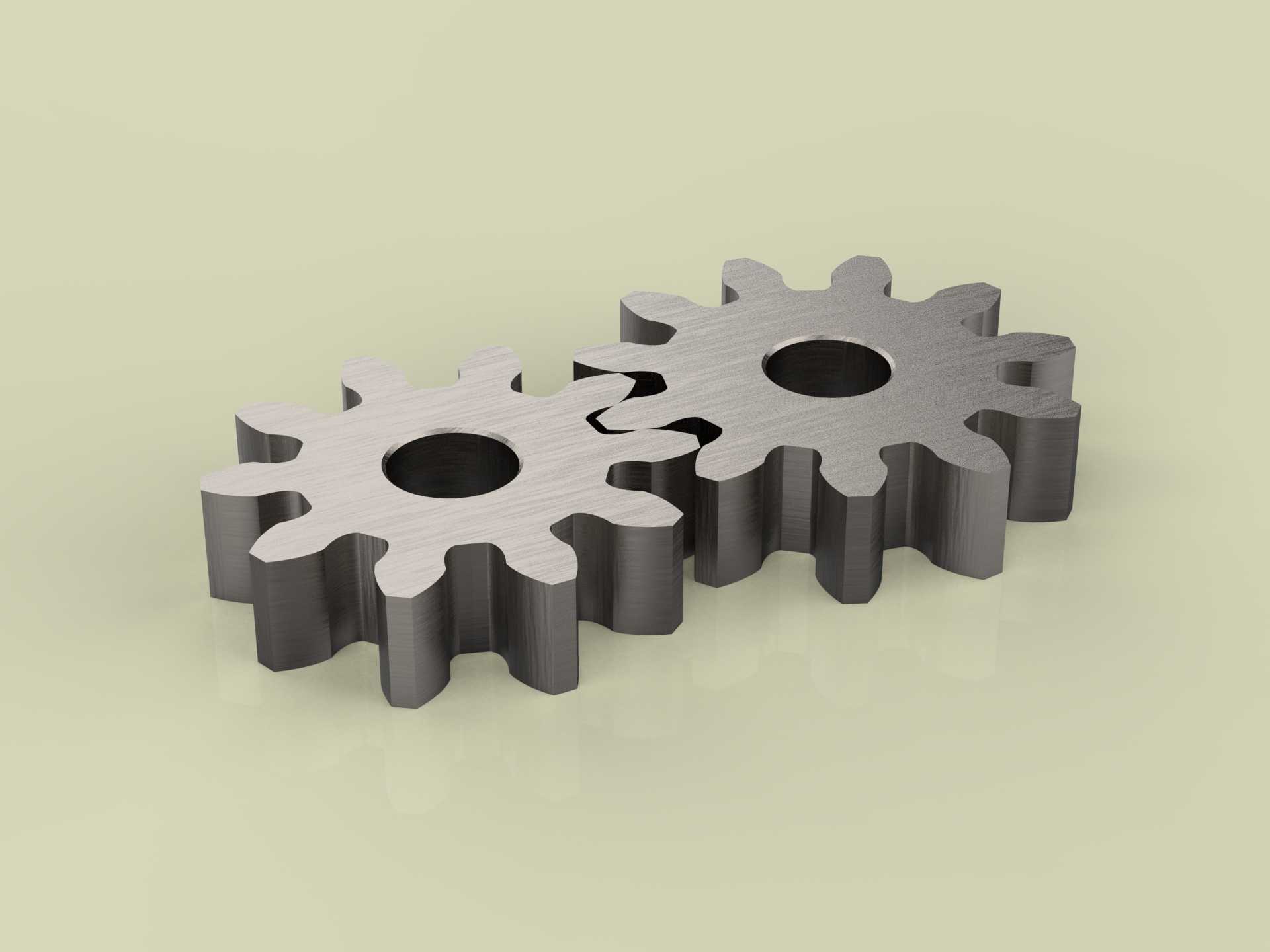

这套齿数分别为10与11的直齿圆柱齿轮组，是小速比定比传动场景中极为常用的基础传动构件，在小型精密传动机构、微型减速单元、轻工设备进给机构、小型工装传动工位中都有广泛应用。不同于常规等齿数配对齿轮的1:1等速传动，10与11齿的齿数差带来的1.1倍传动比，既可以实现小范围的减速增扭，也能在反向传动时实现小幅增速，适配很多对传动比精度要求不极端严苛、但需要紧凑安装空间的传动工位。

从实际使用场景来看，这类小模数少齿数直齿轮常出现在小型办公设备走纸机构、小型包装设备的送料辊传动、3D打印机的挤出机构传动、小型电动工具的减速端、玩具传动结构以及部分检测仪器的微调传动单元中，因为直齿加工工艺成熟，装配时不需要像斜齿轮那样考虑轴向力抵消，也不需要像锥齿轮那样严格保证轴交角精度，普通平行轴安装即可满足传动要求，对装配工位的公差容忍度更高，非常适合批量装配的民用轻工设备。

设计这类少齿数直齿轮时，首先要规避根切问题，标准渐开线直齿圆柱齿轮不根切的最少齿数是17，因此10齿与11齿都属于少齿数齿轮，必须采用正变位设计来避免根切，同时正变位还能提升齿根弯曲强度，弥补少齿数带来的齿根厚度不足问题。两个齿轮配对时变位系数需要匹配，既要保证啮合时无侧隙或者符合设计要求的侧隙，还要保证重合度满足连续传动要求，避免出现传动卡滞或者冲击过大的问题。齿顶高系数、顶隙系数都按照通用标准选取，保证和同模数的其他标准齿轮具备一定互换性，方便设备维护时的备件替换。

从外形尺寸与安装边界来看，两个齿轮均为实心辐板式结构，中心设置等直径的光孔安装位，可直接与光轴配合通过紧定螺钉固定，也可根据实际需求加工键槽，适配不同的轴连接方式。齿轮厚度一致，啮合时两个齿轮的端面完全齐平，安装时只需要保证两根平行轴的中心距符合设计的啮合中心距，轴向定位准确即可，不需要额外的轴向限位结构来抵消轴向力，因为直齿轮传动时啮合力完全沿径向分布，无轴向分力，这也简化了支撑轴的轴承选型，只需要选用普通深沟球轴承即可满足支撑要求，不需要使用能承受轴向力的角接触轴承，降低了整套传动机构的成本。

齿形加工精度方面，这类用于普通民用传动场景的齿轮通常选用8级或者9级精度即可满足使用要求，齿面不需要做特殊的硬化处理，采用普通45号钢切削加工即可，若用于有耐磨要求的场景，也可选用尼龙、POM等工程塑料注塑加工，进一步降低重量与运行噪音。两个齿轮啮合时的接触斑点沿齿高方向不小于40%，沿齿长方向不小于50%，即可保证传动平稳，无异常噪音。实际装配时需要在齿面涂抹适量润滑脂，减少齿面磨损，提升使用寿命，若用于高速传动场景则需要加装密封罩，采用润滑油润滑，避免润滑脂飞溅同时阻挡灰尘进入啮合区。

在传动特性上，直齿轮传动的瞬时传动比恒定，因为是渐开线齿形，即使中心距存在少量安装误差，瞬时传动比也能保持稳定，这也是直齿轮被广泛应用的核心原因之一。这套10与11齿的配对齿轮，因为齿数差很小，传动时的转速差不大，运行时的冲击振动比大传动比齿轮组更小，适合对传动平稳性有一定要求但安装空间受限的场景。需要注意的是，少齿数齿轮的齿顶圆直径相对较小，设计安装结构时要预留足够的齿顶间隙，避免齿轮转动时与周边的结构件发生刮碰，同时两个齿轮的轴支撑结构要有足够的刚度，避免受径向力作用时轴发生挠曲变形，导致轮齿啮合偏载，加剧局部齿面磨损。

从建模逻辑来看，这套齿轮的三维模型严格按照渐开线齿形生成，齿根过渡圆角按照加工刀具的刀尖圆弧半径设置，完全还原实际加工后的齿形特征，可直接用于工程出图、运动仿真、干涉检查等设计环节，也可导入CAM软件直接生成加工代码，用于小批量零件的试制加工。模型中所有的安装尺寸、齿形参数都符合通用机械设计标准，不需要额外调整即可直接用于常规传动方案的选型参考，帮助结构设计人员快速完成传动工位的布局设计，减少重复建模的工作量。
