百灵达UM2外置音频接口机箱结构设计

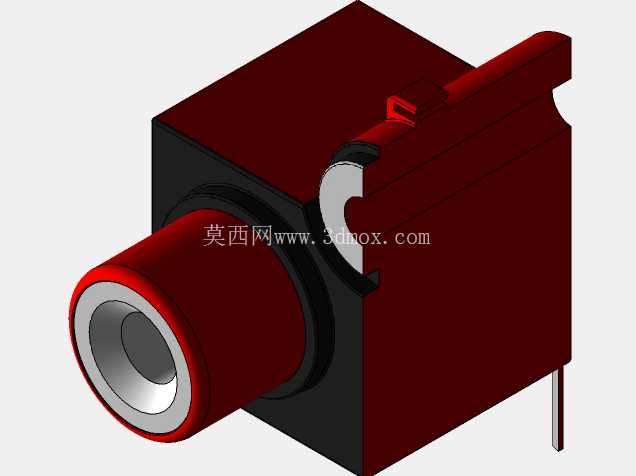

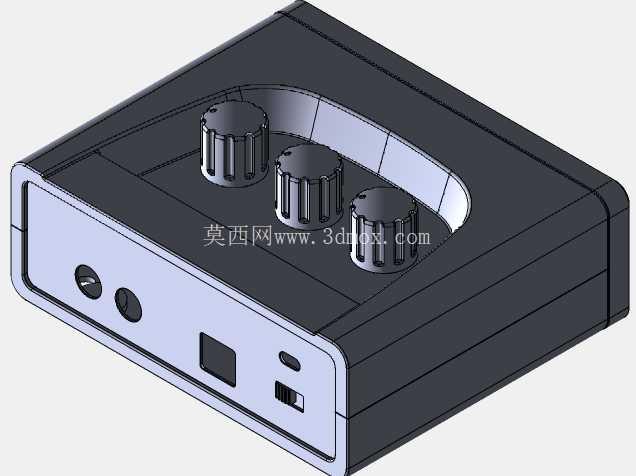

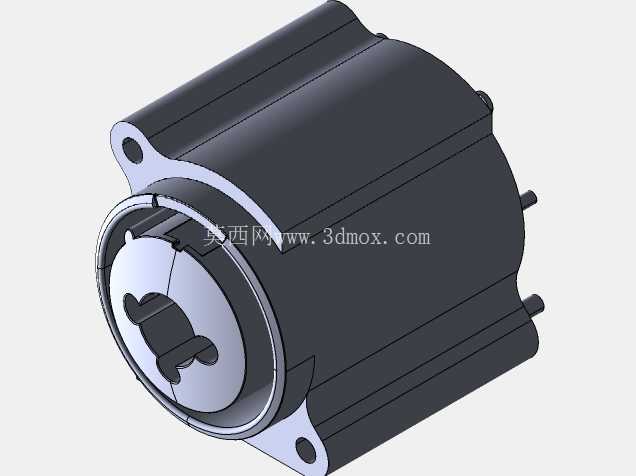

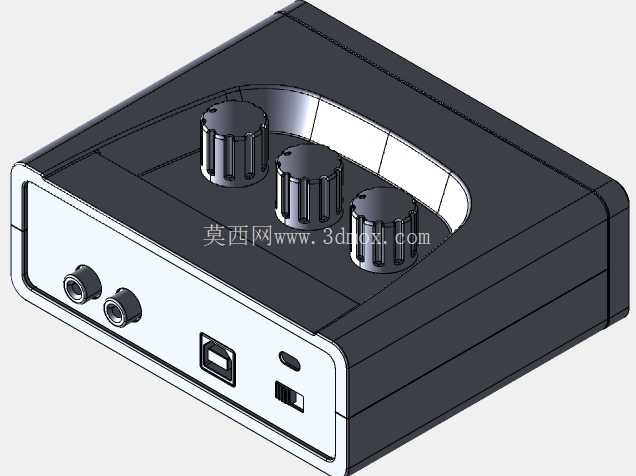

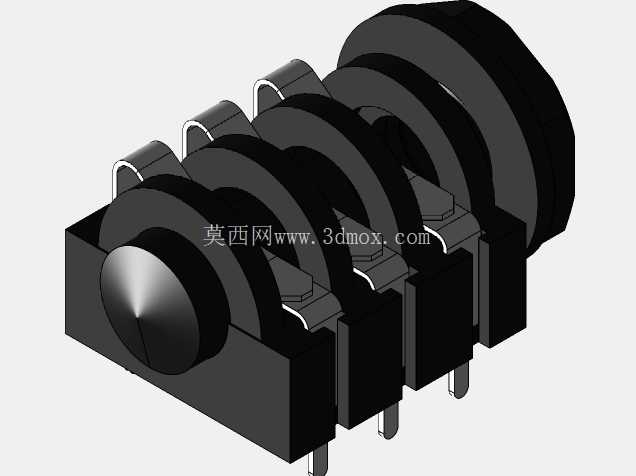

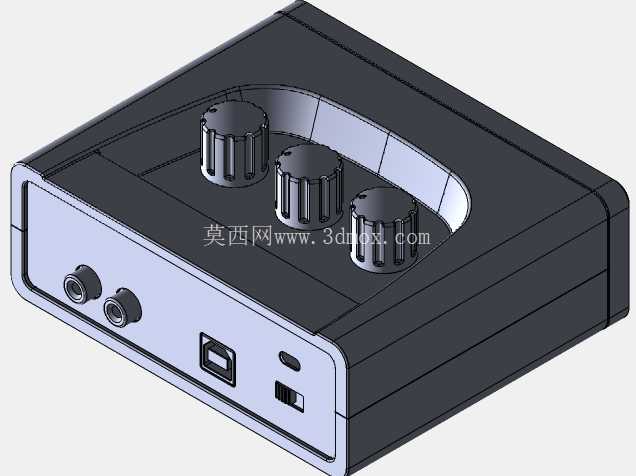

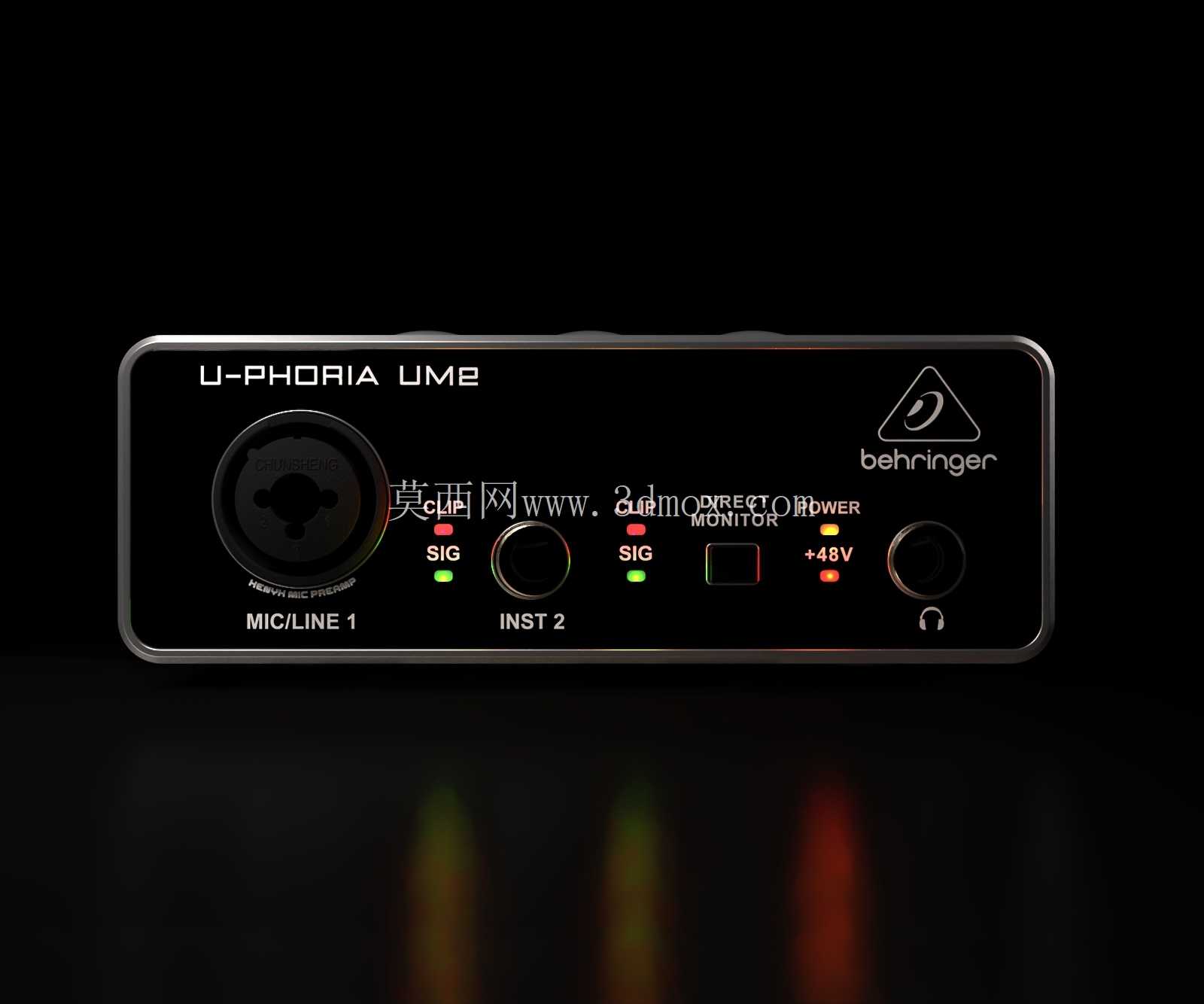

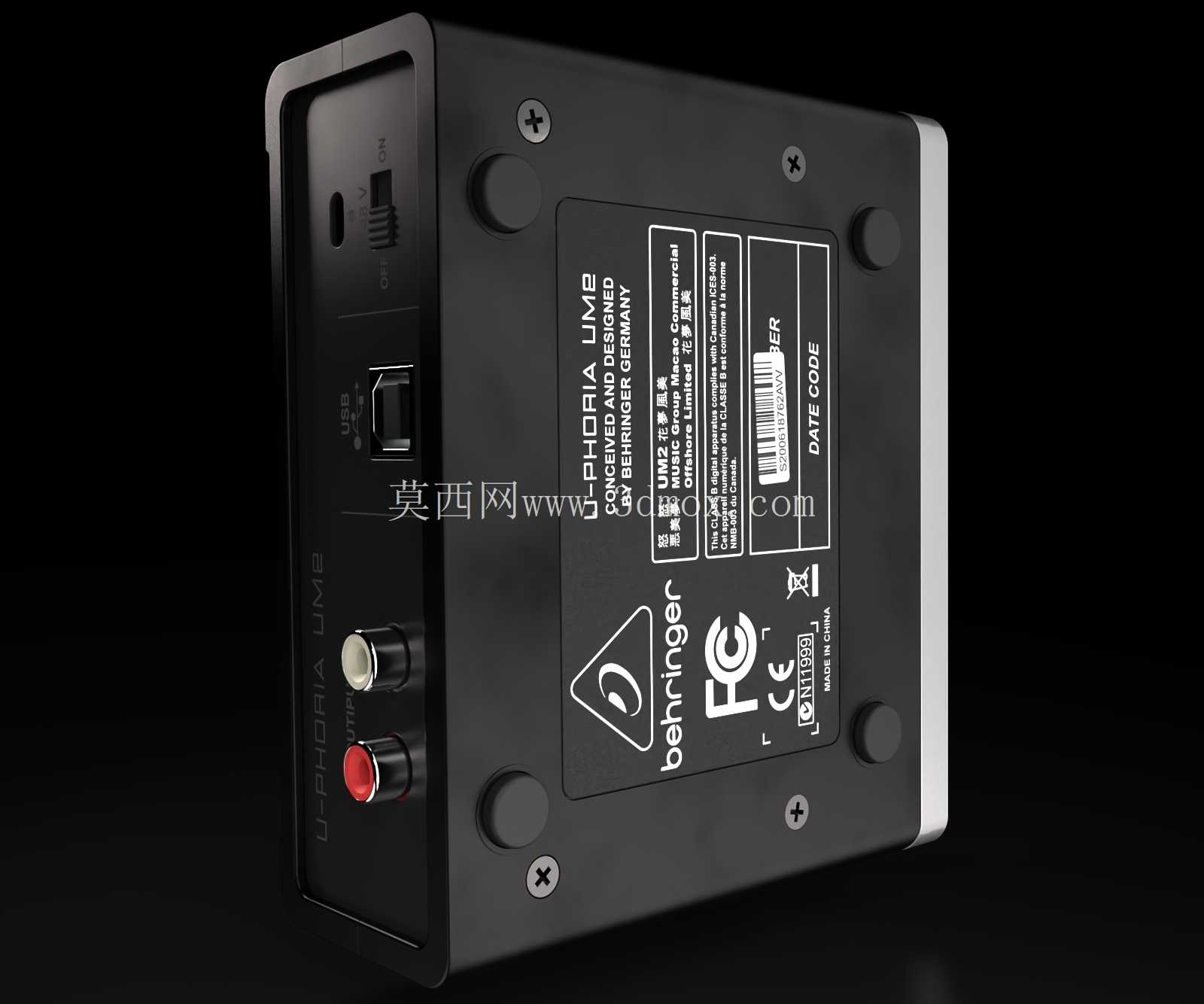

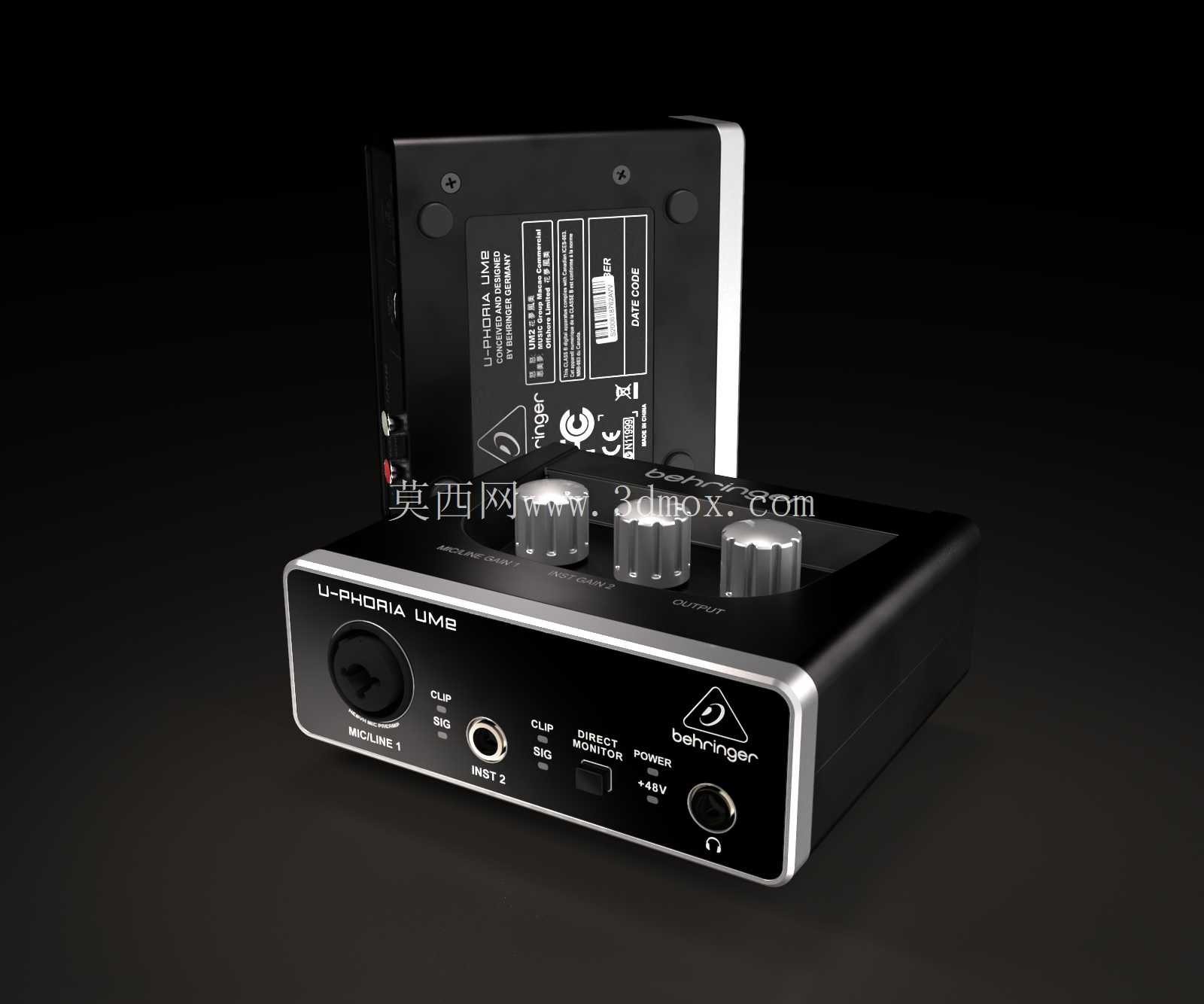

　　这款外置音频机箱的结构设计，首先围绕桌面音频创作场景的实际使用需求展开，日常应用中覆盖个人录音、小型播客录制、乐器直连监听等多个场景，机箱作为设备的核心承载结构，需要同时兼顾接口防护、操作便利性与内部电路板的安装固定需求。从功能特性来看，机箱正面预留了麦克风输入接口、乐器输入接口、耳机监听接口，同时对应设置了三个调节旋钮的安装位，分别对应输入增益、输出音量、监听混合的调节操作，每个旋钮的安装孔位都做了同轴度公差约束，保证旋钮转动时无卡滞、无偏心晃动，旋钮周边的面板区域做了轻微下沉处理，避免日常放置时误触调节参数。机箱侧面与背部的结构设计，充分考虑了桌面摆放的稳定性，底部四个边角设置了防滑脚垫的安装凹槽，凹槽深度控制在1.2mm，脚垫嵌入后不会突出过多影响整体高度，同时能保证设备放置在光滑桌面时不会轻易滑动。机箱的上盖与下壳采用卡扣加螺丝的组合固定方式，卡扣分布在壳体长边的四个点位，螺丝孔位设置在背部接口区域的两侧，既保证日常拆装检修内部电路时的便利性，又能避免壳体拼接处出现缝隙不均的问题。

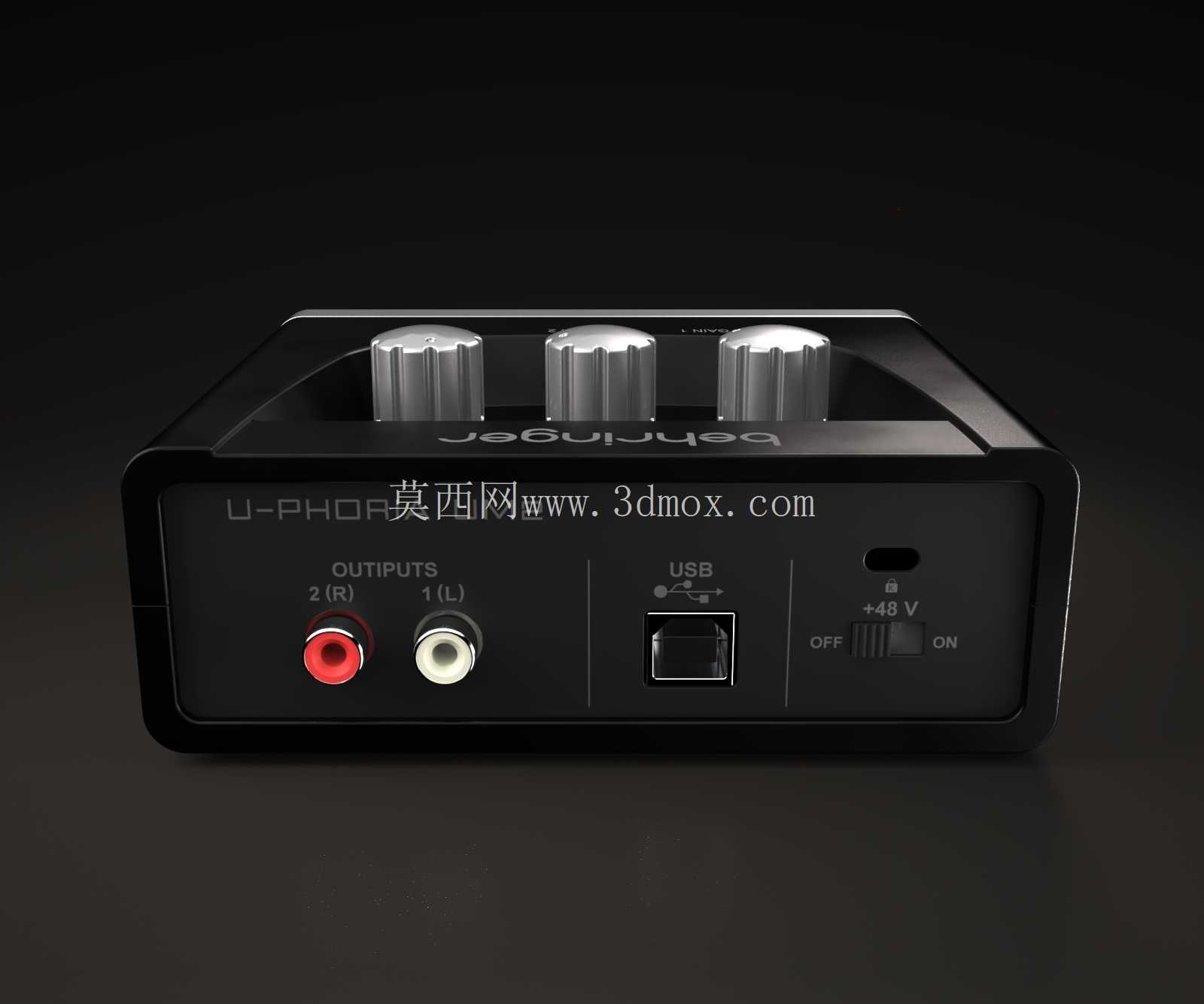

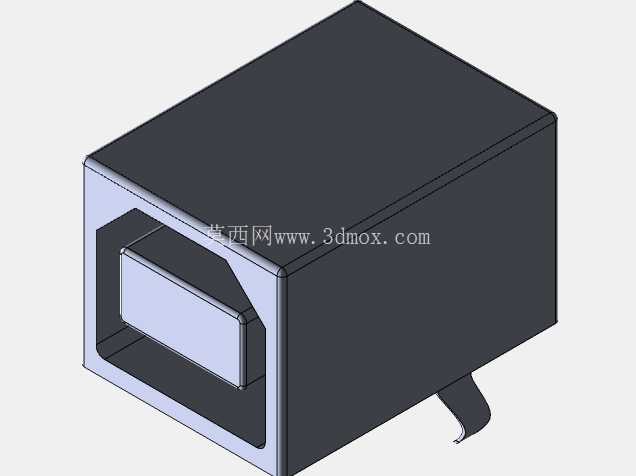

　　从设计思路上，整个壳体的外形采用切角处理，前面板边缘做了15度的斜切过渡，既弱化了金属壳体的尖锐感，也让正面的接口标识更易被使用者观察到，壳体的整体宽度控制在120mm以内，深度控制在90mm左右，高度不超过40mm，这个尺寸边界刚好适配桌面音频设备的常规摆放空间，不会占用过多桌面区域，同时能完整容纳内部的PCB电路板、接口组件与电位器元件。在安装边界的考量上，内部电路板的固定柱高度统一设置为6mm，保证电路板与壳体底部留有足够的走线空间，同时避免电路板与壳体直接接触造成短路风险，背部的USB接口、音频输出接口的开孔位置，完全对齐电路板上的接口焊盘位置，开孔边缘做了0.5mm的倒角处理，避免插拔线材时刮伤线材外层绝缘皮。

　　前面板的接口标识区域采用凹陷式设计，后续丝印标识时不会因为日常摩擦导致标识脱落，旋钮的安装位周边预留了0.3mm的间隙，适配不同批次旋钮的尺寸公差，保证装配时无需额外修配即可顺利安装。壳体的材质选用ABS工程塑料，表面做细磨砂处理，既不容易残留指纹，也能提升日常使用时的耐磨性能，壳体的壁厚统一控制在2mm，转角处做圆角过渡，避免注塑成型时出现缩痕、应力集中等问题。在实际使用场景中，这类外置音频机箱经常需要被频繁挪动、插拔线材，所以壳体的接口开孔周边做了局部加厚处理，厚度提升至3mm，增强接口区域的结构强度，避免多次插拔线材后接口松动、壳体开裂。

　　机箱的散热设计没有采用额外的开孔，而是通过壳体与内部电路板之间的空气层实现被动散热，因为这类音频设备的整体功耗较低，被动散热完全可以满足长时间工作的温度控制需求，同时无额外散热开孔也能避免外界灰尘进入壳体内部，提升设备的长期使用稳定性。从结构装配的角度，所有的固定柱都做了加强筋连接，加强筋厚度0.8mm，从壳体底部延伸至固定柱侧壁，避免螺丝锁附时固定柱断裂，壳体的拼接缝控制在0.1mm以内，既保证装配精度，也不会出现明显的缝隙影响外观质感。
