iPhone11ProMax智能手机整机结构三维建模

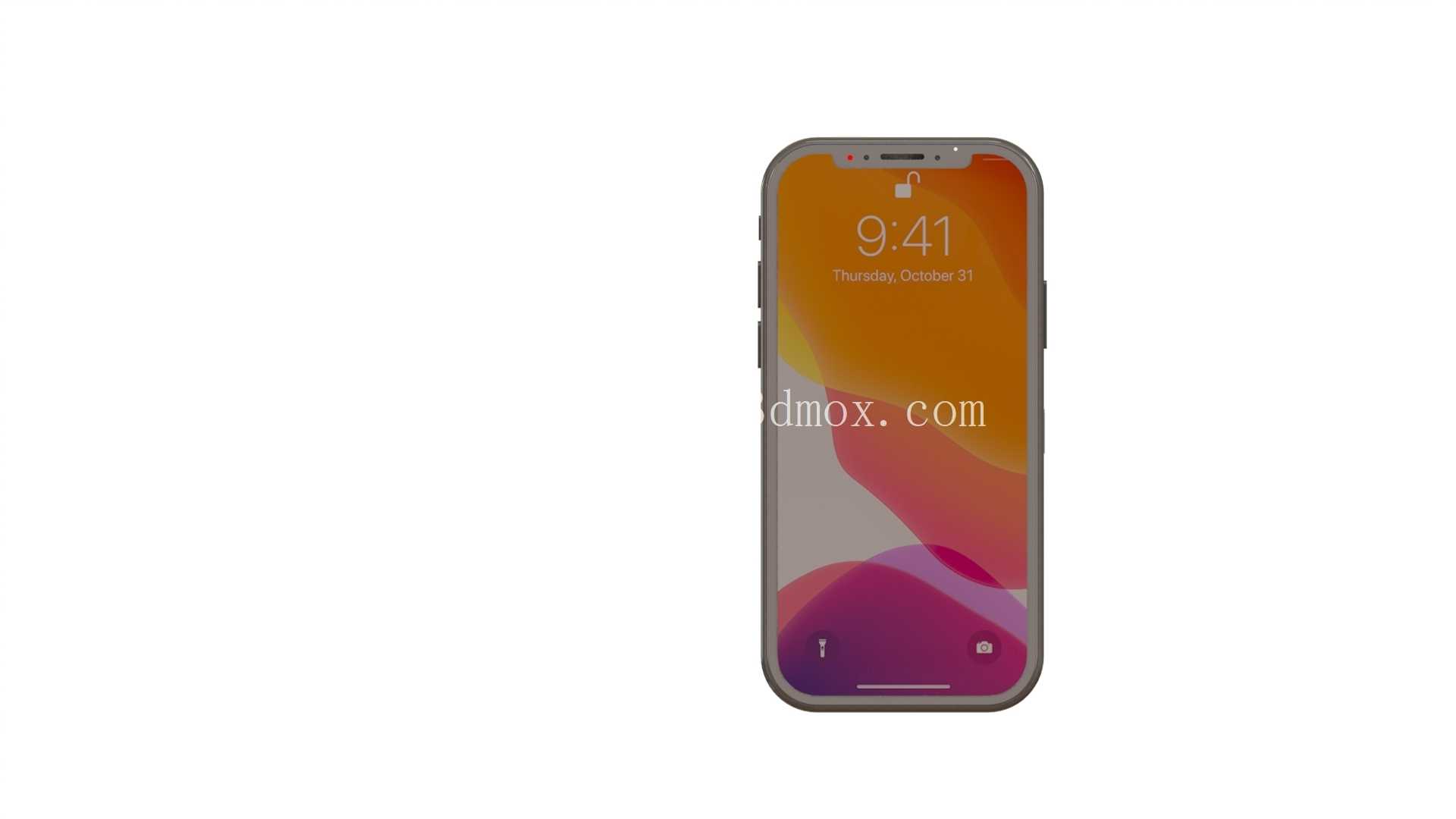

　　模型里还原的正面刘海区域，不是单纯做个凹槽示意，而是对应了前置模组、听筒、光线距离传感器的实际排布空间，这个区域的壁厚控制、密封胶圈的安装位都做了预留，做结构设计时能直接参考这个区域的堆叠逻辑，避免出现元器件排布超出外轮廓边界的问题。机身侧面的按键结构，包括音量键、静音拨片、电源键的位置，都是按照实际手持操作的人机尺寸定位的，按键的凸起高度、按压行程预留的空间都符合实际装配要求，中框上的天线断点位置也做了准确还原，这个细节很多粗模会忽略，但实际做金属中框的结构设计时，天线断点的位置、宽度直接影响信号性能，不能随意调整。日常做消费电子结构建模时，手持通讯终端的整机数模是很典型的练习载体，这次的iPhone11ProMax整机模型，在结构还原上覆盖了从外轮廓到内部安装边界的核心尺寸约束，能直接用于数码配件开发、结构教学演示、人机工程验证等多个实际场景。做这类手持设备建模，最先要卡准的是整机的握持边界，机身的弧面过渡是这类旗舰机型的核心识别点，中框与前后盖板的衔接R角不能做的生硬，否则不仅外观失真，后续做配套保护壳、贴膜等配件的适配验证时，会出现干涉或者贴合间隙过大的问题。

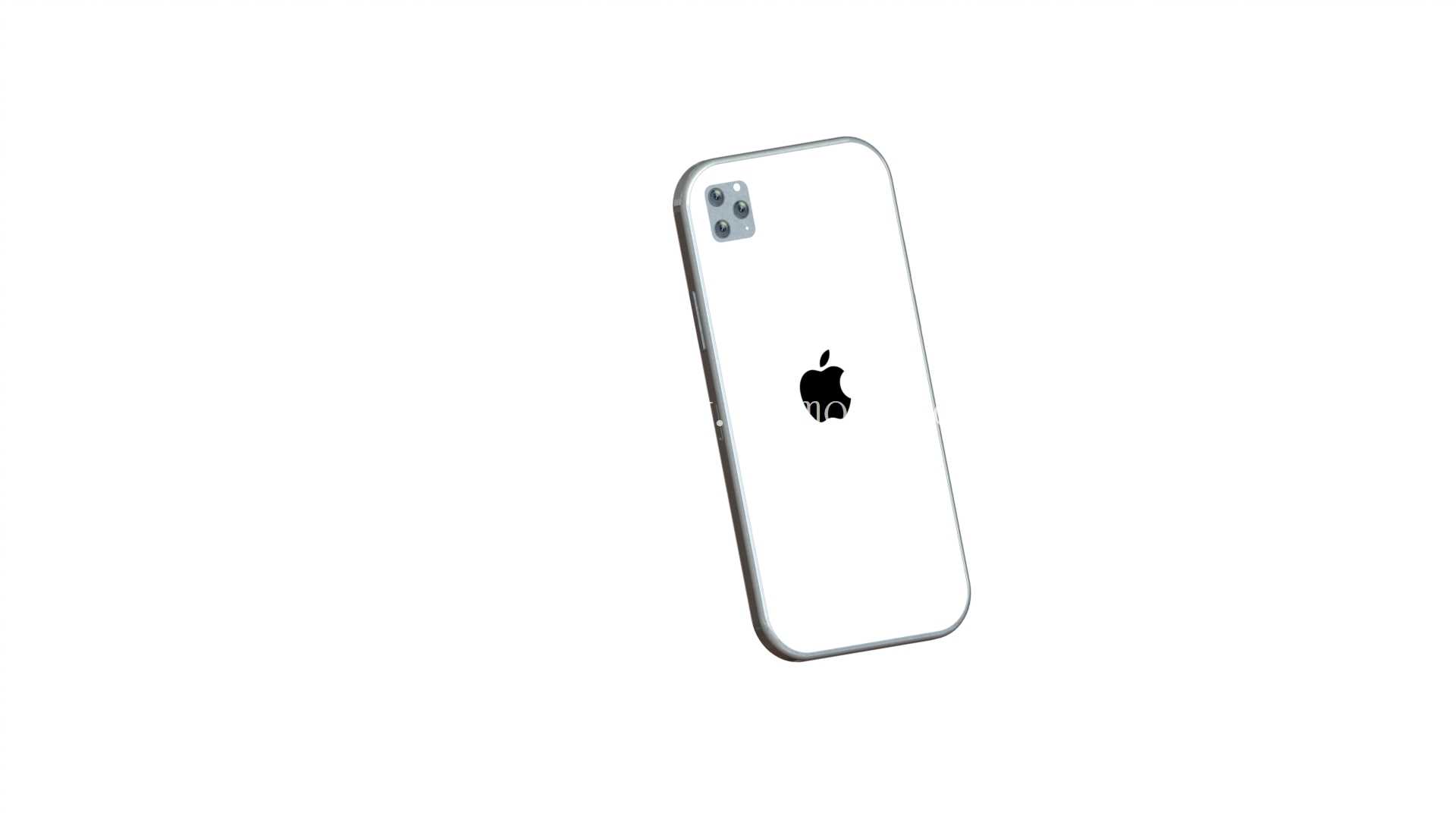

　　背面的摄像头模组凸起是这款机型的特征点，建模时没有简单做个凸台，而是还原了三摄模组的排布位置、镜片与模组盖板的台阶差，模组与后盖的衔接处做了对应的弧面过渡，这个区域的尺寸精度直接决定了后续做镜头保护圈、手机壳镜头开孔的适配精度，如果台阶差做的不对，保护件要么会顶到镜片，要么会出现过大的缝隙积灰。从内部安装边界来看，模型预留了主板、电池、无线充电线圈、线性马达的安装空间，各个元器件的堆叠间隙符合消费电子的装配公差要求，电池仓的轮廓做了贴合机身弧面的异形处理，能最大化利用机身内部空间，这也是旗舰手机结构设计的核心思路——在有限的机身尺寸内，平衡电池容量、元器件排布、握持手感三者的关系。

　　实际应用中，这类高精度的整机数模，首先可以用于手机配件厂商的开发验证，比如做保护壳的厂商，可以直接导入数模做壳体的分型、开孔位置定位，省去逆向扫描的步骤，缩短开模前的验证周期；做贴膜、镜头膜的厂商，可以通过数模提取屏幕、镜头区域的轮廓尺寸，精准匹配产品的贴合边界，避免出现白边、开孔偏移的问题。其次在教学场景中，这个模型可以作为消费电子结构设计的典型案例，讲解手持设备的堆叠逻辑、弧面外观的建模技巧、密封结构的设计要点，让初学者直观理解旗舰机型的结构设计思路，而不是只停留在外观曲面的绘制上。另外在人机工程验证环节，可以把数模导入人机分析软件，模拟不同手型的用户握持时的按键触达范围、机身重量分布对手腕的负荷，为后续的机型迭代提供参考。

　　建模过程中，机身的所有分型面都做了顺滑过渡，没有出现曲面收敛的褶皱，中框的金属质感、前后玻璃的材质分层都做了对应的结构区分，前后盖板与中框的配合台阶做了0.1mm的预留间隙，对应实际生产中的点胶密封空间，这个细节是很多外观模型不会考虑的，但对结构设计来说，配合间隙的预留直接决定了整机的防水防尘性能。底部的扬声器开孔、充电接口、麦克风开孔的位置和孔径都做了准确还原，开孔的边缘做了倒角处理，对应实际加工时的CNC倒角工序，避免出现锐边割手的问题，同时开孔的排布也考虑了内部音腔的密封边界，不会出现音腔漏气的结构问题。整机的厚度控制、边角的R角大小，都是按照实际握持的舒适度调整的，过大的R角会显得机身臃肿，过小的R角会导致握持时硌手，模型里的R角参数刚好平衡了视觉轻薄感和握持舒适度，这也是消费电子外观结构设计的核心平衡点。
