法兰连接手动截止阀结构设计

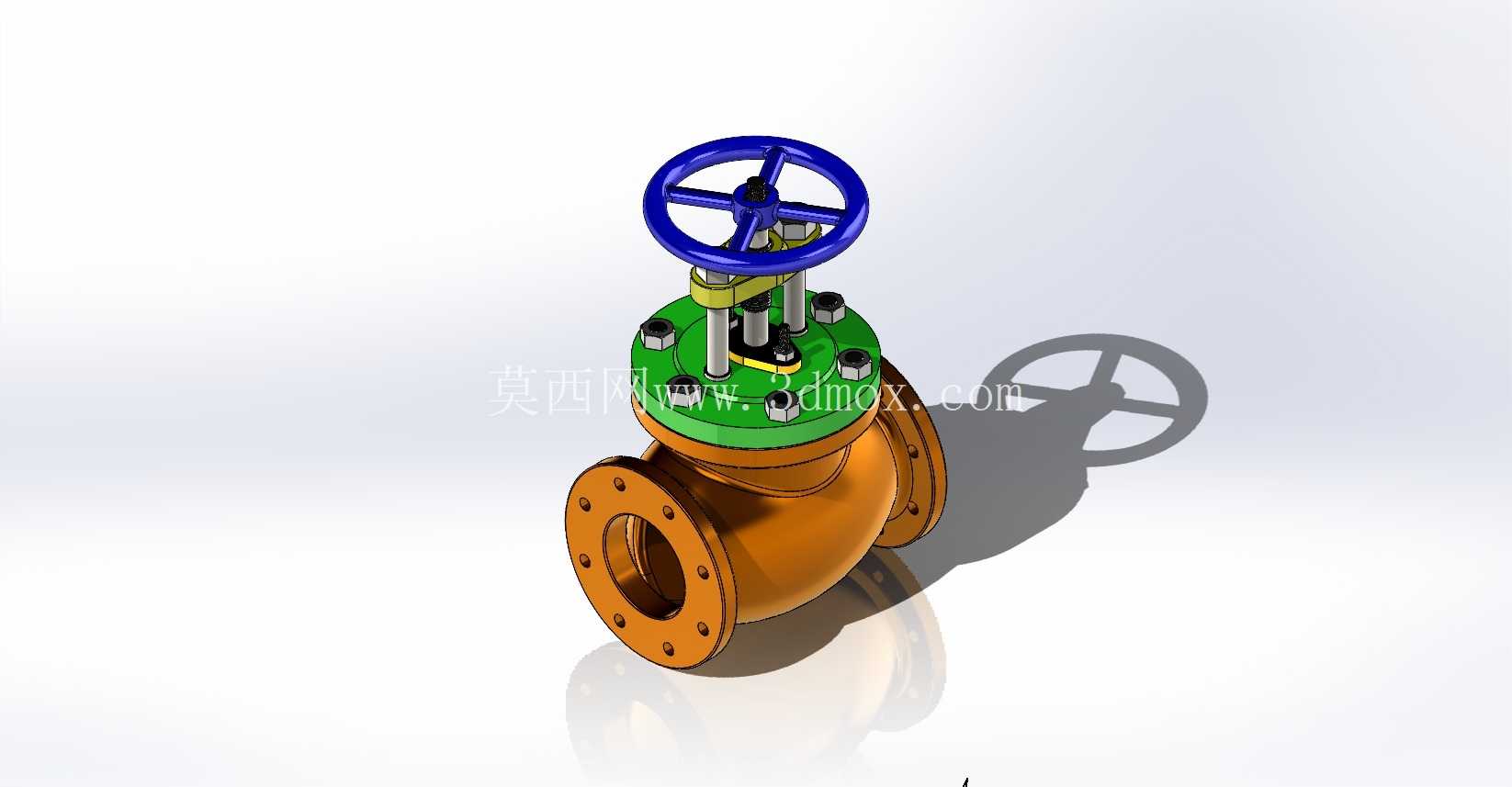

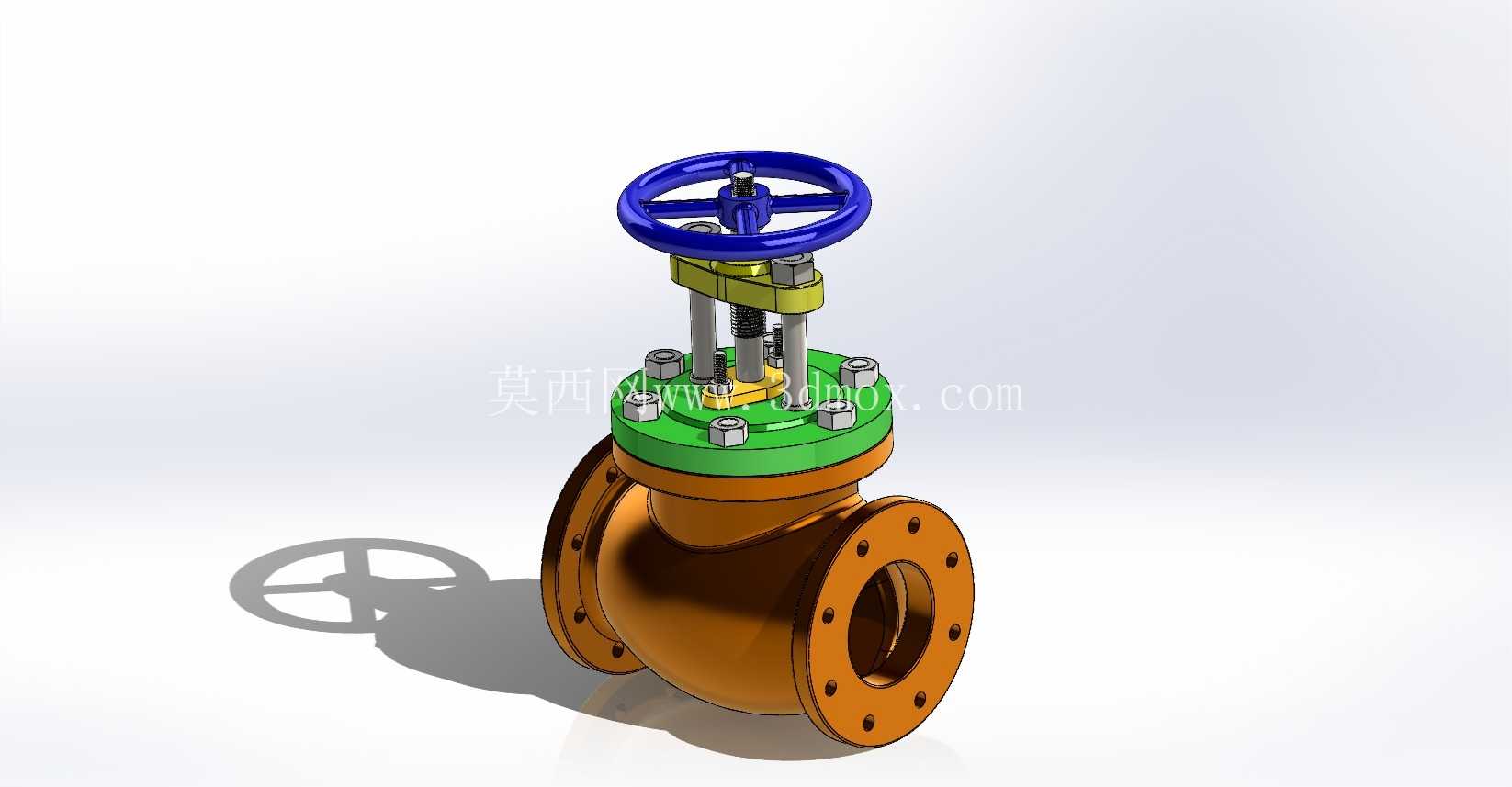

　　在工业流体输送管网、化工介质输送管线、民用给排水系统以及热力输送回路中，手动截止阀是应用占比极高的截断类控制部件，这款法兰连接结构的截止阀，核心作用是通过手动操作实现管路内介质的通断控制，相比闸阀其密封面受介质冲蚀磨损更小，启闭过程中阀瓣行程短，密封性能可靠，适合对截断密封性要求较高、不需要频繁调节开度的管路场景。从结构设计逻辑来看，这款截止阀采用直通式流道布局，介质从阀体一侧法兰进入，经过阀瓣与阀座形成的密封副后从另一侧法兰流出，流道的转向设计符合常规截止阀的低阻力优化方向，同时保证阀瓣在关闭状态下承受的介质压力方向与阀杆施力方向匹配，降低手动操作的力矩需求。

　　阀体部分采用铸造成型后精加工密封面的工艺路线，两端的法兰连接面设置均匀分布的螺栓孔，适配同压力等级的管路法兰安装，安装时需要保证两侧法兰同轴度偏差在允许范围内，密封垫片的压缩量控制在设计区间，避免安装应力导致阀体变形影响密封效果。阀盖部分通过螺栓与阀体上端法兰连接，中间设置密封垫片实现中腔密封，阀盖内部设计有填料函结构，填充柔性密封填料，通过填料压盖的螺栓预紧力实现阀杆与阀盖之间的动密封，防止介质从阀杆配合间隙泄漏，填料压盖的压紧力设计为可调节结构，在长期使用填料出现磨损后，可以通过拧紧压盖螺栓补偿填料的压缩量，延长密封维护周期。

　　操作端采用轮辐式手轮结构，手轮与阀杆上端通过键连接实现扭矩传递，手轮的直径设计匹配阀杆的螺纹传动比，保证在额定工作压力下，操作人员不需要借助额外加力杆即可完成启闭操作，避免操作力矩过大导致阀杆弯曲或者螺纹副损坏。阀杆采用梯形螺纹传动结构，将手轮的旋转运动转化为阀瓣的直线升降运动，梯形螺纹的自锁特性可以保证阀瓣在任意开度位置不会因为介质压力作用自行移位，同时螺纹副的润滑脂存储槽设计可以减少长期操作的磨损，提升传动部件的使用寿命。阀瓣与阀杆采用活动连接结构，保证阀瓣在接触阀座密封面时可以自适应微调角度，补偿阀杆与阀座的同轴度偏差，让密封面实现全周均匀贴合，避免局部接触应力过大导致密封面擦伤或者泄漏。

　　从安装边界来看，这款截止阀需要预留足够的上部操作空间，保证手轮可以全行程旋转，手轮的最高点距离阀体中心的高度尺寸满足常规操作的人体工程学要求，两侧法兰的连接螺栓需要预留扳手操作空间，避免安装后无法完成螺栓紧固操作。在实际选型应用中，这类直通式法兰截止阀适合输送水、蒸汽、油品等无强腐蚀性的介质，工作压力等级匹配常规中低压管路需求，安装时需要注意介质流向与阀体上的标识方向一致，避免反向安装导致阀瓣关闭时承受额外介质压力，影响密封性能和操作力矩。设计过程中对各个配合部件的公差进行了匹配设计，阀杆与阀盖导向套的配合间隙控制在合理范围，既保证阀杆升降动作顺畅无卡滞，又避免间隙过大导致阀瓣倾斜影响密封，阀体流道的内壁粗糙度控制在合理区间，减少介质流动的阻力损失，降低管路输送的能耗。密封面的堆焊硬质合金层设计，可以提升密封面的耐磨性能和抗冲蚀能力，在长期频繁启闭的工况下依然保持可靠的密封效果，减少日常维护的频次。
