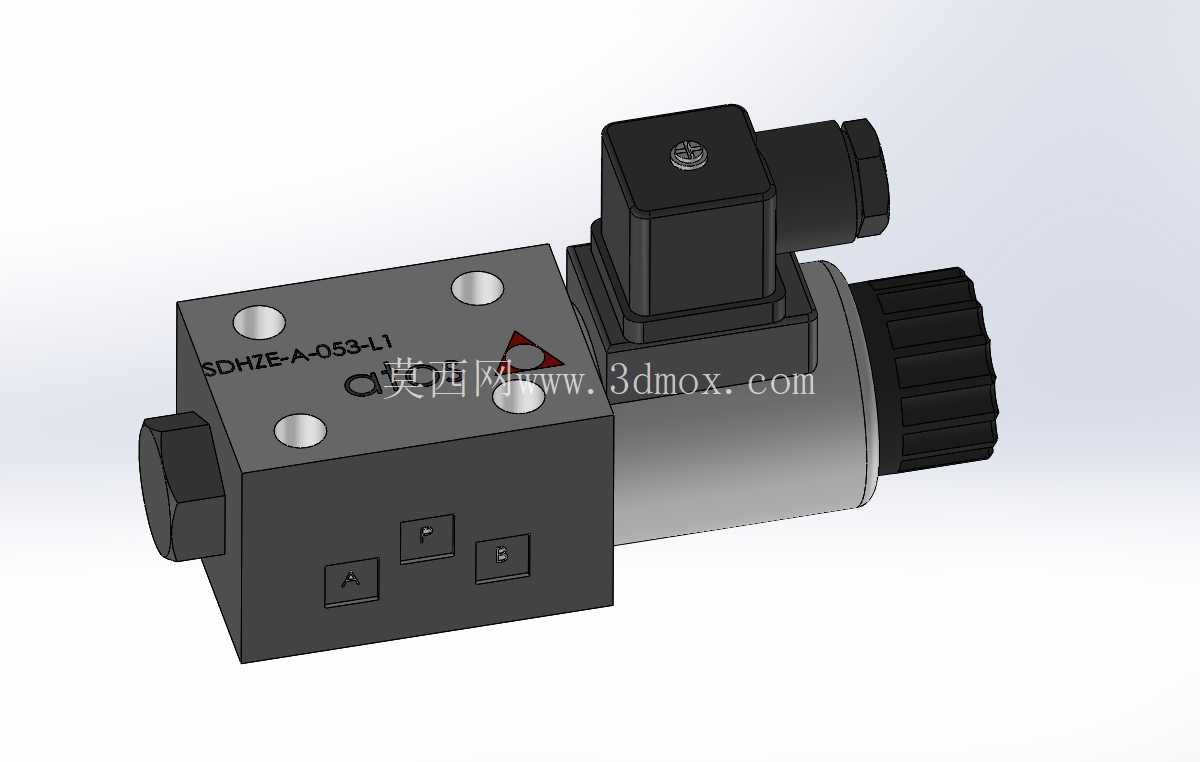

ATOS SDHZE系列10通径高压电磁阀结构

在重型液压系统的回路搭建过程中，通径10的电磁换向阀一直是中流量控制段的核心元件，这款阿托斯SDHZE系列的10通径电磁阀，建模时完全参照实物的安装边界做了1:1还原，首先要明确的是它的适用场景：350bar的额定工作压力决定了它不会出现在低压润滑、冷却这类辅助回路里，更多是配置在工程机械上车架的执行机构控制、锻压设备的主缸换向回路、大型注塑机的锁模油路这类需要高压通断控制的工位。

做这个模型的时候最先敲定的是安装面的尺寸，因为液压阀的安装互换性完全依赖安装面的形位公差和孔位坐标，10通径阀的安装孔距严格遵循对应通径的标准安装界面，四个安装螺栓孔的位置、进回油口与工作油口的相对坐标都没有做简化，甚至安装面的O型圈沟槽深度、宽度都做了还原，避免选型人员在做阀块设计的时候出现密封槽尺寸不匹配导致的泄漏问题。很多新手建模的时候容易忽略阀的电气接线腔的外伸尺寸，这个模型里特意把电磁铁尾部的接线盒空间、插头的插拔预留空间都做了出来，实际做液压站布局的时候，经常出现阀装上去之后接线插头和旁边的管路、阀件干涉的问题，把这部分边界做全，就能在三维装配阶段提前规避这类现场安装的问题。

从功能特性上来说，这款阀是湿式电磁铁驱动的滑阀结构，建模的时候把阀芯的行程空间、电磁铁的推杆配合段都做了内部结构的还原，不是单纯的外观壳体。阀体部分的流道虽然没有做全透明的剖视，但外部的油口标识、铸造圆角的细节都和实物一致，阀体的壁厚是按照350bar工作压力下的耐压要求做的，外部的加强筋位置也和量产产品一致，不会出现建模时为了好看把阀体做薄导致和实物重量、外形不符的问题。

设计思路上，这个模型没有做多余的艺术化处理，所有结构都服务于工程选型和装配验证：比如手动应急推杆的位置、按钮的突出高度，在模型里都有体现，现场调试的时候如果电磁铁失电，需要用手动推杆推动阀芯换向，这部分的尺寸如果做不准，会导致现场做防护罩的时候把手动按钮挡住，没法应急操作。还有阀体上的铭牌安装位、固定螺钉的凸台位置，都完全还原实物，做液压站的整体布管的时候，这些小凸台往往是和硬管管夹、相邻阀件产生干涉的重灾区，很多简化模型把这些细节删掉，最后装配的时候就会出现现场配管装不上的问题。

实际使用中，这款阀的工作流量范围覆盖10通径阀的常用区间，适合控制缸径在80-160mm之间的液压缸换向，模型里把阀的总高度、总宽度、电磁铁的外伸长度都做了精确标注，在做阀组布局的时候，不需要再额外查样本就能确定相邻阀之间的预留间隙，比如两个同型号阀并排安装的时候，接线盒之间的最小安全间隙是多少，这个模型装配之后直接测量就能得到准确数值，不用反复核对二维样本的尺寸链。另外，模型里的密封件安装位置都做了限位结构，不管是做阀块设计的工程师，还是做液压站三维布局的设计人员，都可以直接调用这个模型完成装配，不需要再二次修正安装尺寸。

很多人做液压阀模型的时候只做个大概的外形，忽略了安装面的平面度要求对应的结构细节，这个模型的安装接合面做了0.01mm的凸台处理，和实际阀的安装面结构一致——实际量产的阀安装面都会有一圈略高于阀体铸造面的加工凸台，保证安装的时候平面度满足密封要求，这个细节在做阀块的表面加工要求标注的时候也能作为参考，提醒工艺人员阀块安装面的加工粗糙度要和阀的安装面匹配，避免因为表面粗糙度不够导致高压下的泄漏。还有电磁铁部分的防水接线结构，模型里还原了接线盒的密封螺纹、电缆进线的格兰头安装尺寸，在做户外设备的液压系统设计的时候，可以直接匹配对应的电缆防水接头型号，不用再单独查电磁铁的接线尺寸。
