窄边框超薄桌面显示终端结构设计

日常做桌面显示类设备的结构方案时，首先要锚定实际使用场景的边界约束，这类窄边显示设备目前覆盖的场景很广，从普通办公工位的桌面配套、小型监控室的席位显示，到家用桌面的影音输出、商用前台的信息展示都有涉及，不同场景对结构的要求差异不小，但核心的几个设计点是共通的。先从安装边界说起，常规桌面放置的使用场景下，设备的底座投影面积不能过大，否则会挤占桌面的键鼠操作空间，尤其是小尺寸工位，桌面纵深往往只有600mm左右，留给显示设备底座的纵深不能超过180mm，宽度方向要控制在屏幕宽度的三分之一以内，避免遮挡桌面走线槽或者工位隔板的安装位；同时屏幕的俯仰调节角度要覆盖-5°到15°的区间，这个范围是经过实际坐姿测试得出的，适配不同身高使用者的视线高度，不需要额外垫高底座就能找到舒适的观看角度，转轴部分的阻尼要经过调校，调整角度后不会出现屏幕自行下坠的情况，也不需要过大的扳动力度，单手就能完成角度调整。

再看机身结构的设计思路，窄边框的实现核心是把屏幕面板的固定结构从正面边框转移到背部支撑框架，传统宽边框屏幕是用前框压住面板边缘，再通过螺丝锁紧后壳，这种结构的边框宽度最少也要做到15mm以上，而窄边方案是采用背部金属中框作为主承力结构，面板通过双面泡棉胶贴合在中框的定位台阶上，侧边只保留2mm的装饰边框做封边，既可以遮挡面板边缘的黑边，也能避免面板边缘直接磕碰受损。机身厚度控制上，要把驱动板、电源板的布局做分层处理，接口部分集中布置在机身背部的下侧凸起区域，上半部分的机身厚度可以压缩到10mm以内，视觉上更轻薄，下侧的凸起区域刚好可以隐藏走线，电源线、信号线从背部下方引出后，可以顺着支架的走线槽向下延伸到桌面，不会出现线材杂乱垂落的情况。

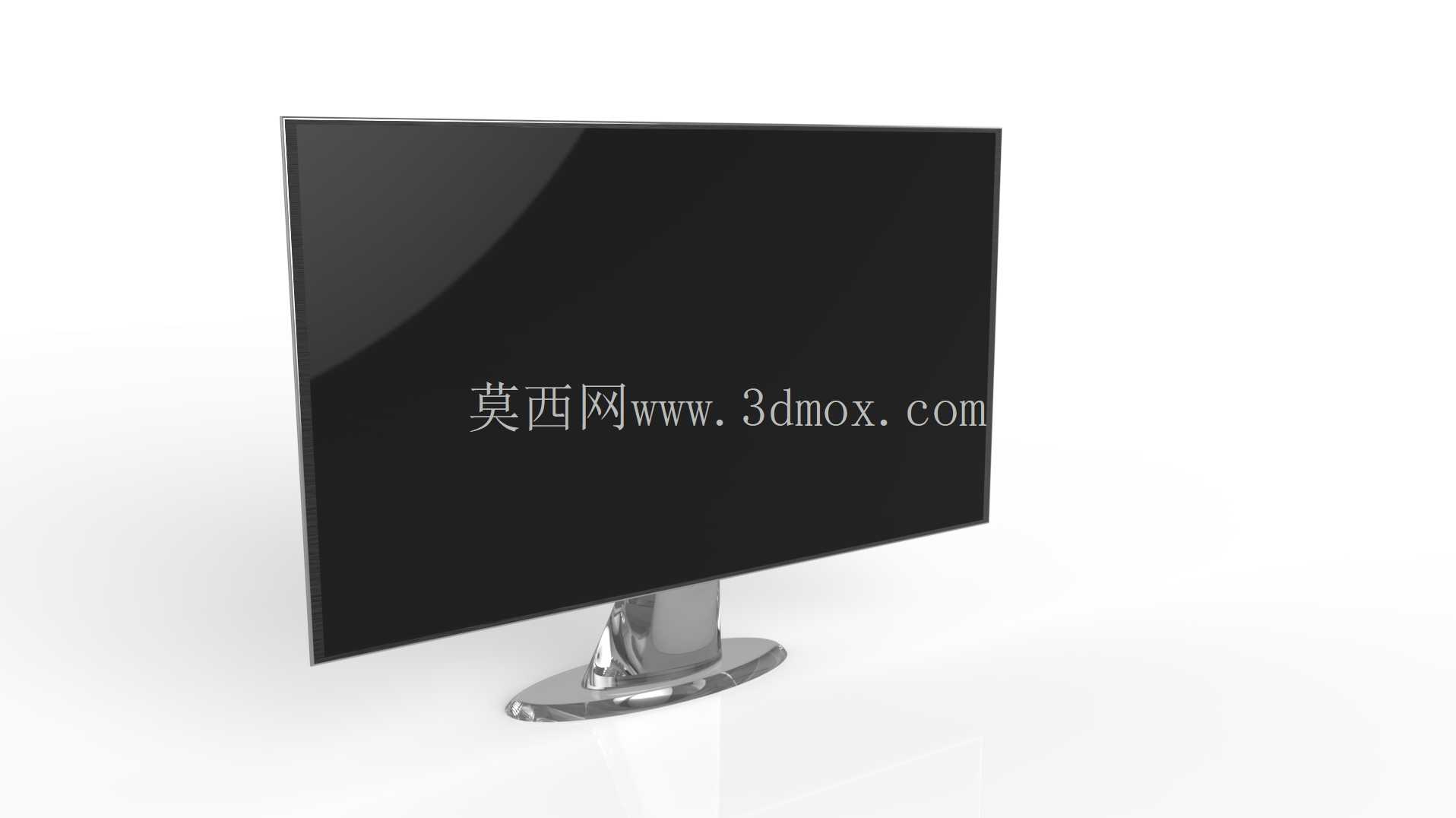

底座部分的设计要兼顾稳定性和美观性，采用椭圆形的扁平底座，底部贴有防滑硅胶垫，和桌面接触时不会滑动，硅胶垫的摩擦系数要达到0.6以上，即使屏幕调整到最大前倾角度，也不会出现倾翻的情况；底座和屏幕支架的连接采用快拆结构，不需要额外工具，对准卡扣按压就能完成装配，日常运输时可以拆分包装，减小包装体积，降低物流成本。支架部分采用曲面过渡的造型，和机身背部的弧度衔接自然，不会出现突兀的棱角，支架内部是空心结构，可以容纳转轴的调节机构和走线，外部做哑光磨砂处理，不容易残留指纹和划痕，日常清洁维护更方便。

功能特性上，屏幕的散热结构做了隐藏式设计，因为这类显示设备的功耗不高，不需要大面积的散热孔，只需要在背部下侧的凸起区域开设细密的格栅进风，利用机身内部的空气自然对流带走驱动板和电源板产生的热量，既可以保证长时间工作的温度稳定，也能避免灰尘从正面或者侧边的缝隙进入机身内部，格栅的开孔尺寸控制在2mm以内，防止小昆虫或者异物掉入造成电路短路。接口配置上预留了常用的视频输入接口，位置在背部下侧，插拔线材时不需要挪动屏幕，伸手就能摸到接口位置，接口旁边做了对应的标识，即使视线看不到也能通过标识快速对应线材类型。

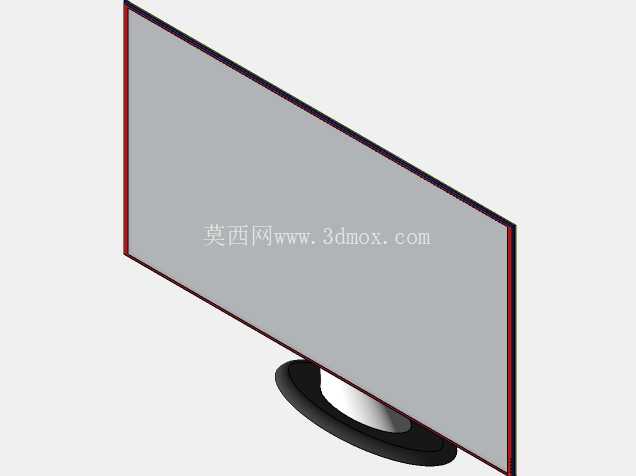

实际做三维建模的时候，要重点校核几个配合间隙：面板和中框的贴合公差要控制在±0.1mm以内，避免贴合不牢出现缝隙或者挤压面板造成漏光；转轴的转动同轴度要控制在0.05mm以内，转动时不会出现卡顿或者左右晃动的情况；底座和支架的配合面要做平面度校验，装配后底座不会出现翘边，四个角的防滑垫都能和桌面完全接触。另外还要考虑跌落测试的要求，屏幕面板的四个角是最容易受冲击的位置，在中框的四个角内侧设置缓冲胶垫，跌落时胶垫可以吸收大部分冲击力，避免面板碎裂；边框的边缘做R0.5的圆角处理，搬运时不会划伤手部，也能减少磕碰时的应力集中。

从结构设计的合理性来看，这款显示终端的方案平衡了外观轻薄度和结构可靠性，没有为了追求极致窄边牺牲结构强度，中框采用铝合金材质，既可以保证承力强度，也能辅助散热，重量比传统塑料中框的方案更轻，整机重量控制在合理区间，单人就能完成搬运和安装。日常使用过程中，不需要额外的安装配件，直接放置在平整的桌面就能使用，适配大多数标准工位的桌面尺寸，不管是搭配普通办公桌、升降桌还是前台接待台，都能保持协调的视觉效果，不会因为底座过大或者造型突兀影响整体桌面布局。
