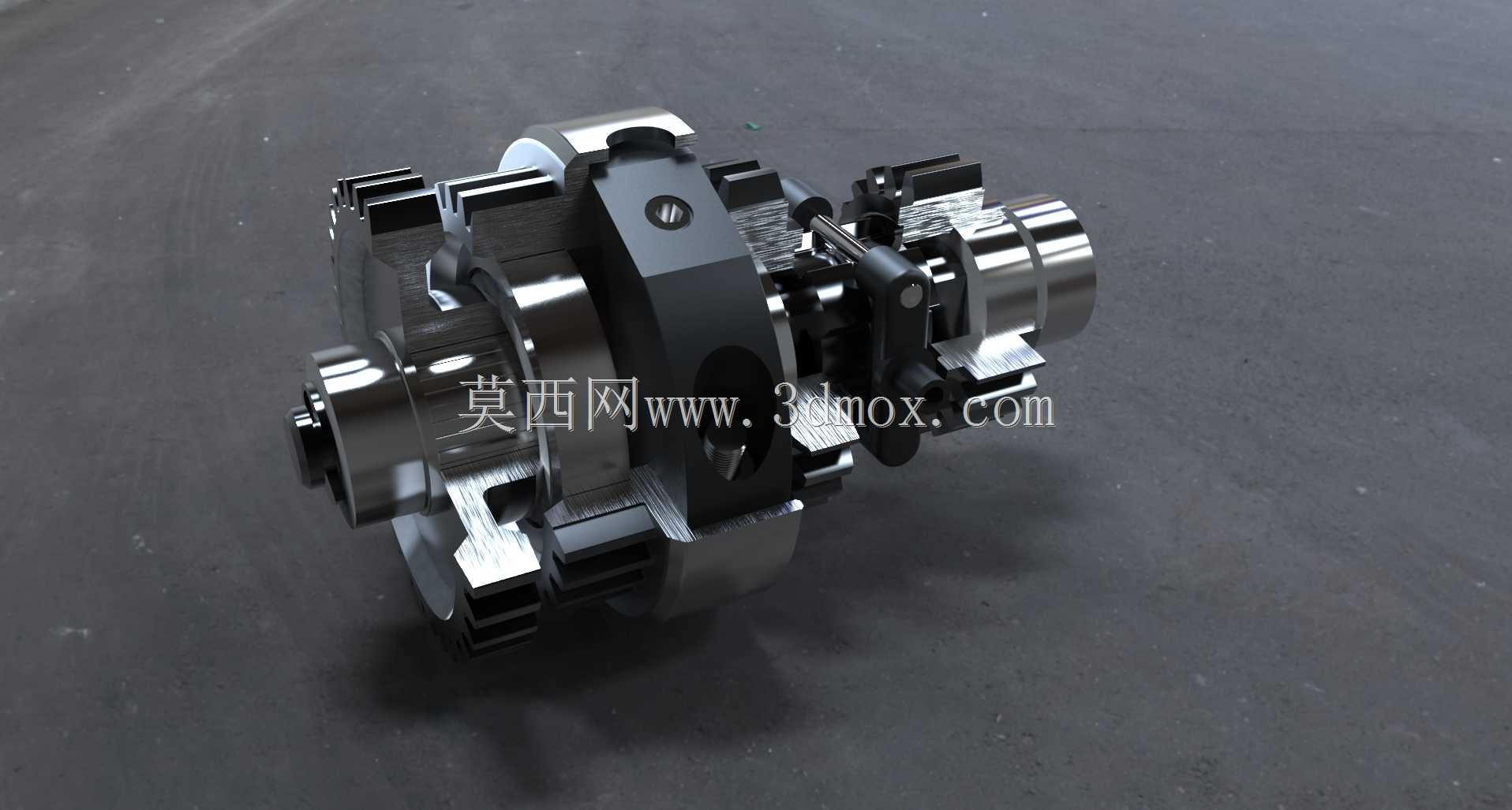

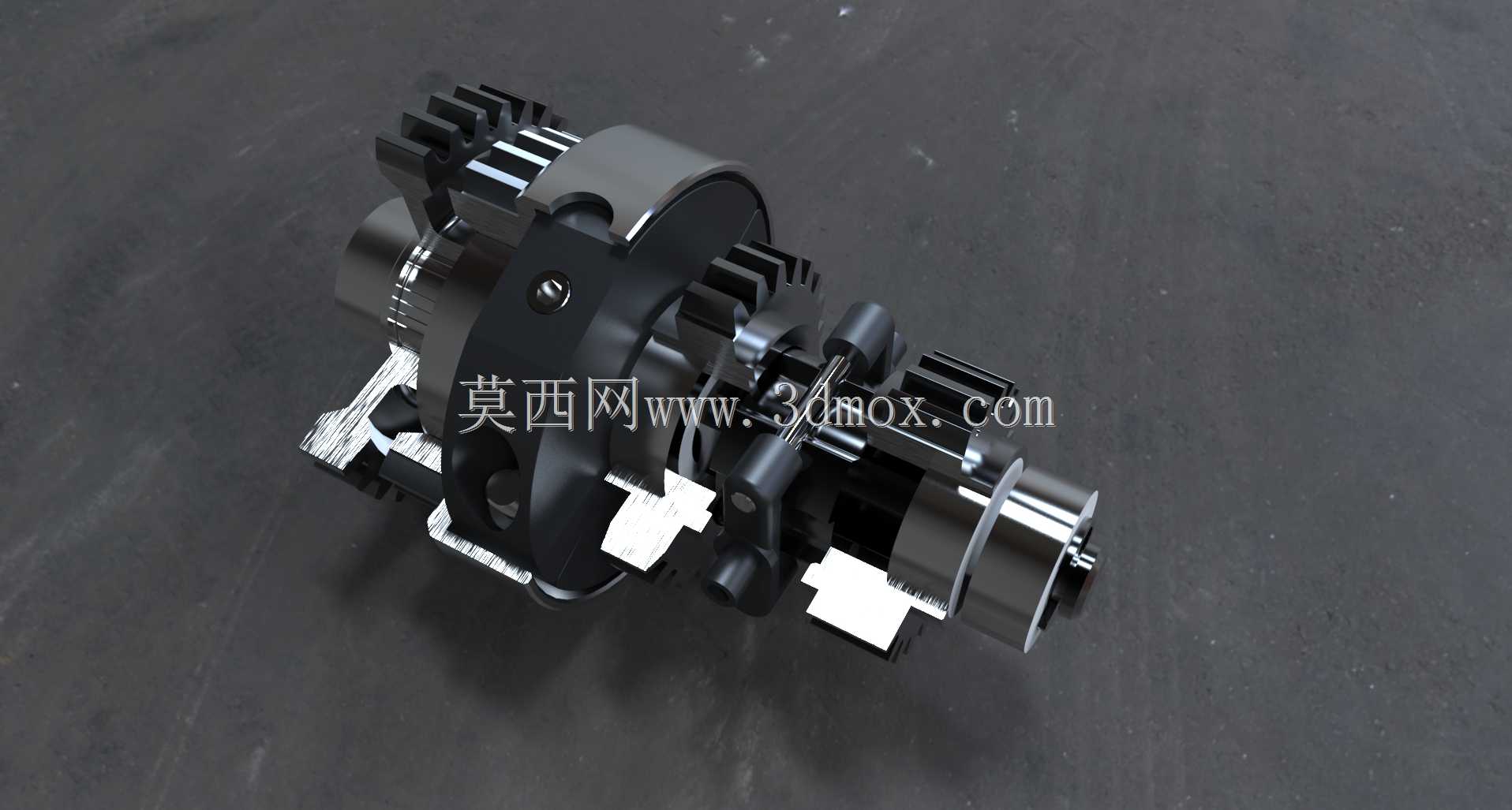

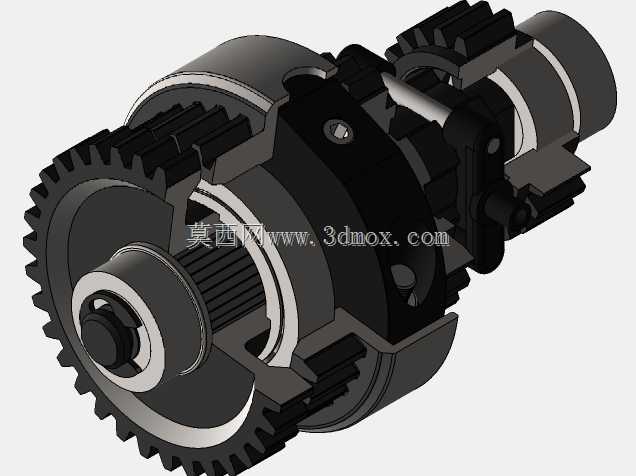

汽车变速箱用齿轮轴传动总成结构

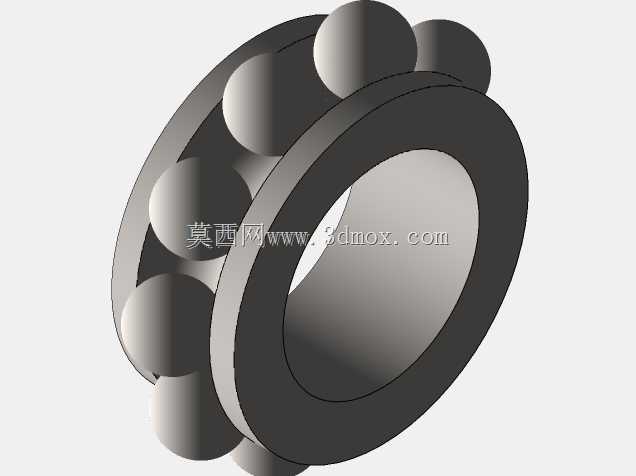

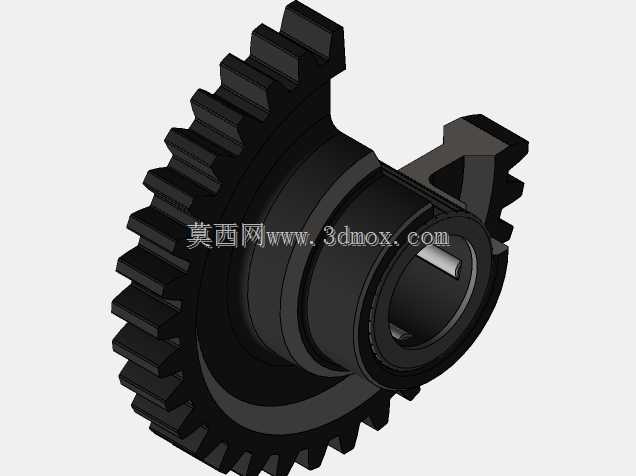

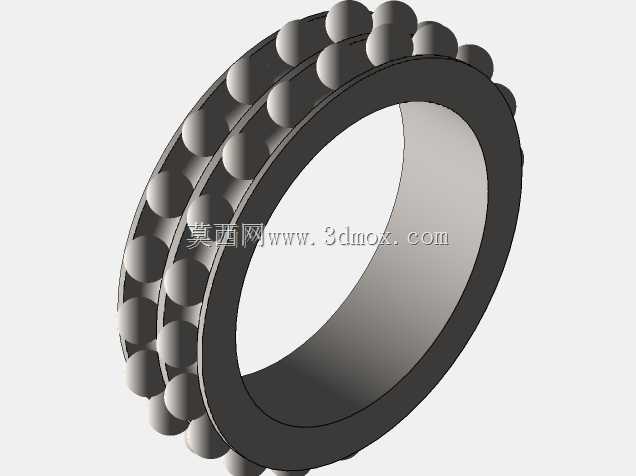

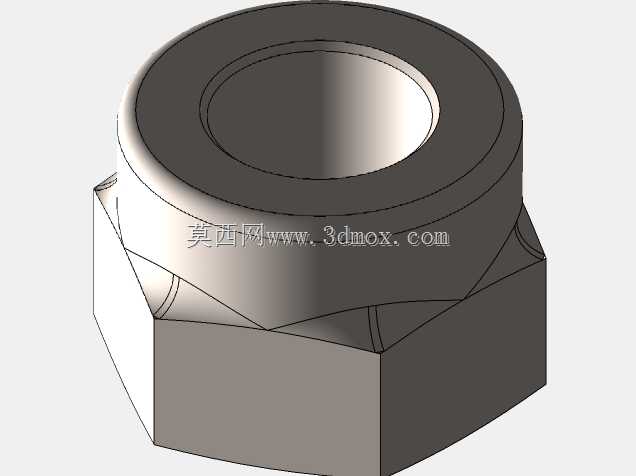

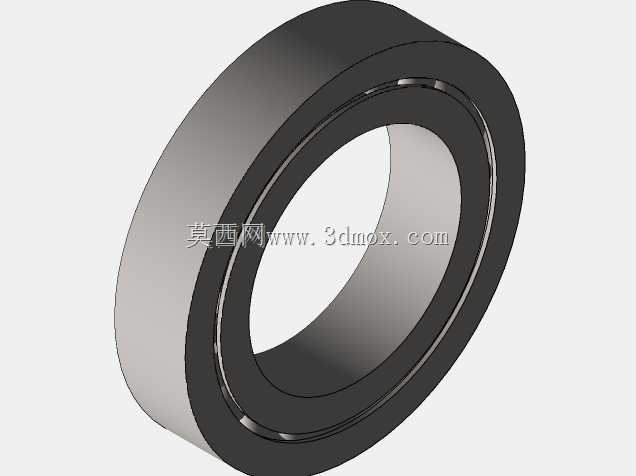

该传动总成核心应用于乘用车辆手动变速箱动力传递单元，是衔接发动机动力输出与驱动轮扭矩传递的核心承载部件，主要承担变速箱不同档位切换过程中的动力分流、扭矩传递、转速匹配功能，在车辆起步、加速、巡航、爬坡等不同工况下，通过齿轮组的啮合切换实现不同传动比的动力输出，保障发动机始终处于高效工作区间，同时适配不同行驶场景下的轮端扭矩需求。从功能特性来看，该总成集成了多组啮合齿轮、同步接合机构、轴体支撑结构与定位锁止组件，齿轮采用斜齿啮合结构设计，相比直齿结构拥有更大的啮合重合度，传动过程中冲击更小、噪音更低、承载扭矩上限更高，能够承受大油门起步、低速爬坡等工况下的瞬时冲击载荷；同步机构采用锁环式同步设计，可在档位切换过程中快速匹配待啮合齿轮的转速差，避免打齿问题，提升换挡平顺性与齿轮使用寿命；轴体采用阶梯式结构设计，不同轴段分别适配轴承安装位、齿轮装配位、同步器安装位与定位卡槽，各轴段同轴度公差控制在微米级，保障高速旋转过程中的动平衡性能，降低运转振动与轴承磨损。从设计思路来看，该总成采用模块化集成设计思路，将多档位齿轮组、同步器、支撑轴整合为独立装配单元，既便于变速箱生产过程中的模块化装配，也便于后期维修过程中的整体拆解更换；齿轮齿形经过修形优化，针对啮合过程中的弹性变形与热变形预留了合理补偿量，避免重载工况下出现齿面偏载、点蚀等失效问题；各润滑流道在轴体与齿轮端面做了针对性布局，变速箱运转过程中飞溅的润滑油可通过流道进入齿轮啮合面、轴承配合面与同步器摩擦面，形成稳定油膜降低磨损，同时带走摩擦产生的热量，避免部件过热失效。从安装边界来看，该总成两端通过深沟球轴承与变速箱箱体定位配合，轴端预留有卡簧槽与锁紧螺母安装位，可实现轴向窜动量的精准控制，整体径向尺寸适配主流横置前驱变速箱的箱体内部安装空间，轴向长度匹配变速箱输入轴与输出轴的中心距设计要求，各齿轮的安装位置与相邻档位齿轮、换挡拨叉的运动行程完全匹配，装配后无需额外调整即可实现顺畅的档位切换与动力传递，可直接适配1.6L-2.0L排量区间的乘用车辆变速箱使用，能够覆盖日常家用、城际通勤、轻度非铺装路面行驶等多种使用场景的传动需求。
