TP-LINK室外高增益CPE天线结构设计

这款定向天线的结构设计完全围绕室外远距离无线信号收发场景展开，核心用途是在点对点无线桥接、园区无线覆盖、偏远区域宽带接入等场景下，提升无线信号的收发增益，降低信号传输过程中的衰减，保障长距离下的无线链路稳定性。从实际工程应用来看，这类天线常被部署在楼宇顶部、监控杆、通信塔等户外点位，需要长期耐受日晒雨淋、高低温变化、强风载荷等复杂户外环境，因此结构设计上的可靠性优先级远高于外观装饰性。

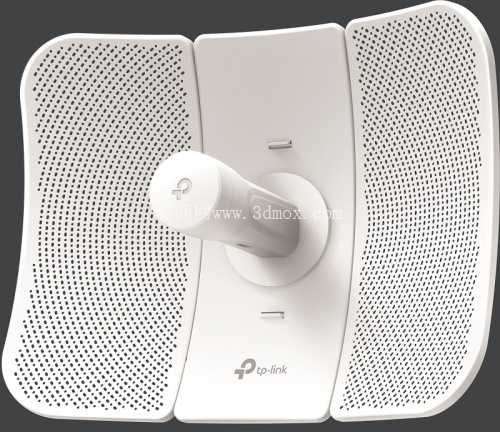

从功能特性来看，该天线采用抛物面反射结构搭配中心馈源的经典设计，反射面做了分块式的曲面造型，三块反射面板拼接形成完整的抛物面轮廓，表面密布的穿孔结构一方面是为了降低风阻，减少强风天气下天线承受的风载荷，避免支架变形或者天线指向偏移，另一方面也能减轻整体自重，降低安装点位的承重要求，同时穿孔不会对2.4G/5G频段的无线信号反射造成明显影响，兼顾了结构性能与电气性能。中心的馈源组件通过一体化的支架固定在反射面的焦点位置，馈源外壳做了圆滑的流线型处理，减少雨水积存和风阻，馈源与反射面之间的连接支架做了加强筋设计，保障长期户外使用下馈源位置不会出现偏移，避免焦点错位导致天线增益下降、主瓣方向偏移的问题。

设计思路上，这款天线没有采用传统的整体式抛物面结构，而是选择了三瓣式拼接的反射面方案，首先是从生产制造角度考虑，分块式的塑料反射面板可以通过注塑工艺一次成型，生产效率更高，成型精度更容易控制，整体式的大尺寸抛物面注塑时容易出现翘曲变形，反而会影响反射面的型面精度，导致电气性能下降。其次是从运输和安装角度考虑，分块式的部件可以拆分包装，大幅缩小包装体积，降低运输成本，现场安装时不需要复杂的专用工装，只需要按照定位结构将三块反射面板卡接在中心基座上即可，普通施工人员经过简单培训就能完成组装，降低了现场施工的难度。反射面背面的结构做了网格状的加强筋设计，在控制整体壁厚、减轻重量的同时，保障反射面的结构刚度，避免在温差变化或者外力作用下出现型面变形。天线背部的安装接口做了通用化的抱杆设计，可以适配不同直径的室外安装杆，配套的锁紧结构可以实现俯仰角度、水平角度的无级调节，施工时可以根据对端点位的位置精准调整天线指向，对准之后通过锁紧螺丝固定，保障信号对准精度。

从安装边界和外形尺寸来看，这款天线的整体轮廓宽度控制在常规室外CPE天线的主流尺寸范围内，反射面的曲率经过精准计算，匹配对应频段的信号波长，保障馈源发出的信号经过反射之后可以形成窄波束的定向信号，提升信号的传输距离和抗干扰能力。安装时需要预留的空间主要考虑天线的转动调节范围，以及后部馈线的弯曲半径，馈线接口做了防水密封圈设计，安装时需要将馈线接头拧紧之后做好防水处理，避免雨水渗入接口导致信号衰减或者接口氧化。天线的整体重心设计在安装抱箍的中心位置，减少安装之后的重心偏移，降低强风下的扭矩载荷，保障支架的长期稳定性。反射面表面的穿孔直径和开孔率经过反复验证，既能够最大化降低风阻系数，又不会破坏反射面的电流路径，保障信号反射效率。中心基座上的品牌标识区域做了凹陷处理，避免长期户外使用下标识被磨损，同时也不会增加额外的凸起结构影响风阻。

在结构细节处理上，所有的拼接缝隙都做了错位挡边设计，避免雨水顺着缝隙流入天线内部，腐蚀内部的金属反射层或者馈线结构。馈源外壳采用耐候性的工程塑料材质，添加了抗紫外线成分，可以长期在户外暴晒环境下不出现脆化、变色、开裂的问题。反射面板的内侧做了金属化处理，保障信号反射效率，外侧则做了和外壳一致的白色耐候涂层，减少太阳辐射的吸收，降低高温下的结构变形风险。安装用的螺丝、抱箍等紧固件都采用不锈钢材质，避免长期户外使用下生锈，导致后期维护时无法拆卸调整。天线的俯仰调节结构做了刻度标识，施工时可以根据预先计算的俯仰角度快速调整，不需要额外携带角度测量工具，提升施工效率。
