无人机用可3D打印弹簧螺栓组装座舱盖锁

　　这款座舱盖锁是针对小型无人机设备开发的快锁式结构件，核心应用场景覆盖消费级航拍无人机、小型工业巡检无人机、轻量型测绘无人机的座舱快开需求，主要承担座舱盖与机身主体的快速锁合、便捷开启功能，日常作业中可实现座舱内部载荷、电池、航电模块的快速拆装检修，同时在飞行过程中提供可靠的锁止力，避免飞行工况下座舱盖意外松脱引发的设备故障。从实际使用场景出发，无人机在户外作业时往往需要快速更换电池、调整载荷设备，传统的螺丝固定式座舱盖拆装需要借助工具，耗时较长且容易出现螺丝滑牙、丢失的问题，这款插销式锁具完全规避了这类痛点，手动扳动侧边的拨杆即可完成解锁动作，锁合时依靠弹簧预紧力自动卡入锁位，不需要额外工具辅助，单人操作即可在数秒内完成座舱盖的开合动作。

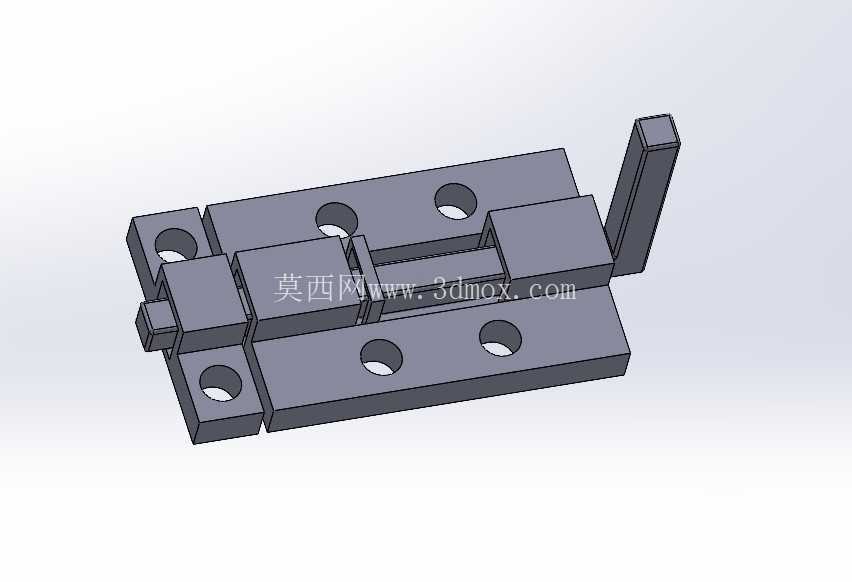

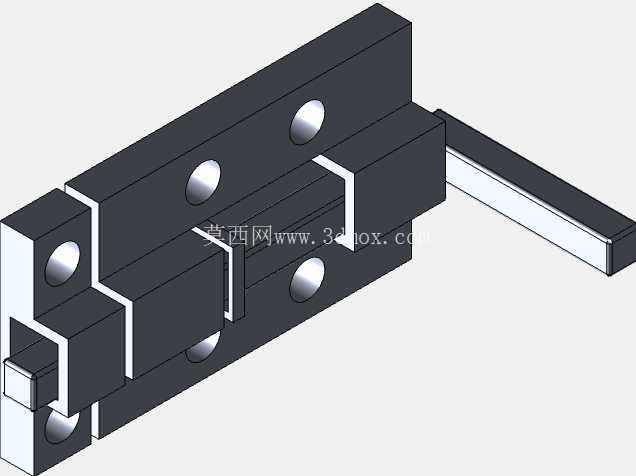

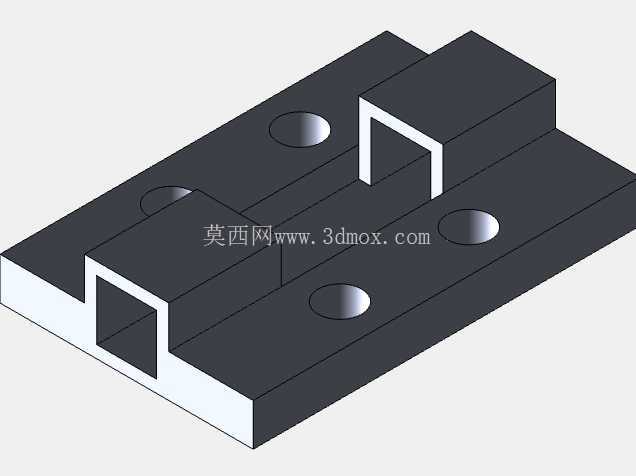

　　设计阶段优先考虑了3D打印的工艺适配性，整体结构采用分体式组装设计，没有复杂的内凹倒扣结构，无论是FDM熔融沉积成型还是光固化3D打印工艺都可以直接打印生产，不需要额外添加支撑结构或者进行复杂的后处理，打印完成后仅需要去除少量打印毛刺即可进行组装。结构上采用上下双层安装基座作为固定载体，基座上预留的四个通孔对应公制3螺栓的安装尺寸，可以直接通过螺栓将锁体固定在无人机机身的安装框架上，安装孔位的间距经过适配调整，兼容多数轻量型无人机的机身蒙皮安装边界，锁舌部分采用滑动式插销结构，配合内置的压缩弹簧提供持续的锁止预紧力，当拨杆扳动到解锁位置时锁舌回缩，松开拨杆后弹簧自动推动锁舌伸出卡入座舱盖的对应锁扣位，锁合状态下可以承受飞行过程中的气动载荷与机动飞行产生的惯性力，不会出现意外解锁的情况。

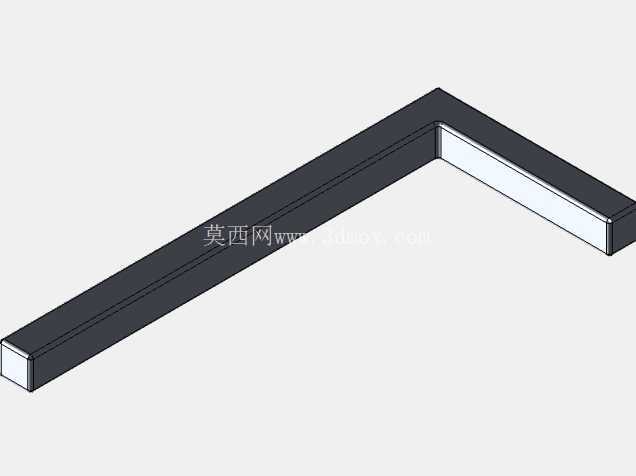

　　外形尺寸上整体结构紧凑，安装基座的长宽尺寸控制在小型无人机机身的可容纳范围内，突出机身的拨杆部分做了圆角过渡处理，不会额外增加过多的飞行风阻，同时拨杆的操作力矩经过优化，戴薄款户外作业手套也可以轻松扳动，不会出现操作卡滞或者需要过大操作力的问题。组装逻辑上做了简化设计，整个锁具仅需要锁体基座、滑动锁舌、拨杆、压缩弹簧、公制3螺栓几类标准件即可完成组装，没有定制化的特殊零件，打印件的公差适配范围宽松，3D打印常见的0.1-0.3mm尺寸误差都可以通过结构间隙兼容，不需要进行二次打磨修配即可顺畅滑动。

　　在实际工况适配方面，锁体的滑动接触面做了减摩间隙设计，即使在户外低温、轻微沙尘的环境下使用，也不会因为沙尘颗粒进入滑动间隙出现卡滞问题，锁合位置设置了硬限位结构，锁舌伸出到位后会被基座限位挡住，不会出现弹簧过推导致锁舌脱出的情况，拨杆的转动角度也做了限位设计，解锁时扳动到固定角度即可带动锁舌完全回缩，不会因为扳动角度过大损坏内部结构。针对无人机轻量化的设计需求，整个锁具在保证结构强度的前提下做了尽可能的减重优化，基座部分没有多余的冗余结构，在螺栓安装位周边做了局部加厚保证安装强度，非受力区域的壁厚控制在满足3D打印最小壁厚要求的范围内，整体打印重量可以控制在十克级别，不会给无人机带来过多的重量负担，影响续航表现。安装边界方面，锁体安装后与座舱盖的配合间隙预留了0.5mm的容差空间，可以兼容座舱盖蒙皮的轻微制造误差，锁舌的伸出长度足够保证锁合深度，即使飞行过程中座舱盖出现轻微的形变也不会出现脱锁的情况，拨杆的安装位置设置在机身侧面便于操作的区域，不会和无人机的桨叶、起落架等其他部件产生运动干涉。
