六合一排气歧管法兰合并结构设计

项目分类:通用机械零部件 发布时间:2026-02-28 ID:1143502
  • 六合一排气歧管法兰合并结构设计
  • 六合一排气歧管法兰合并结构设计
  • 六合一排气歧管法兰合并结构设计

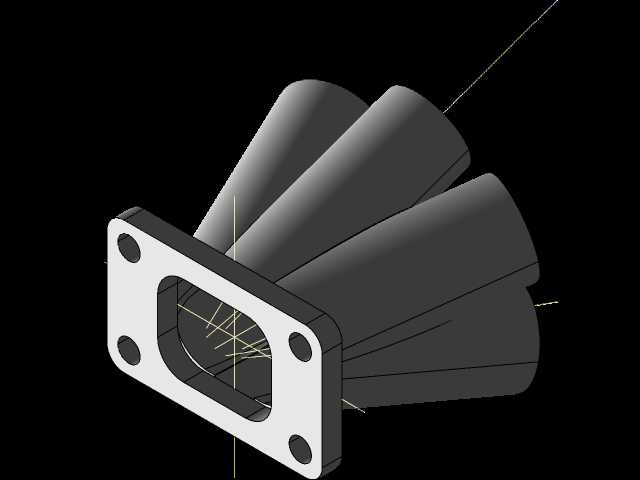

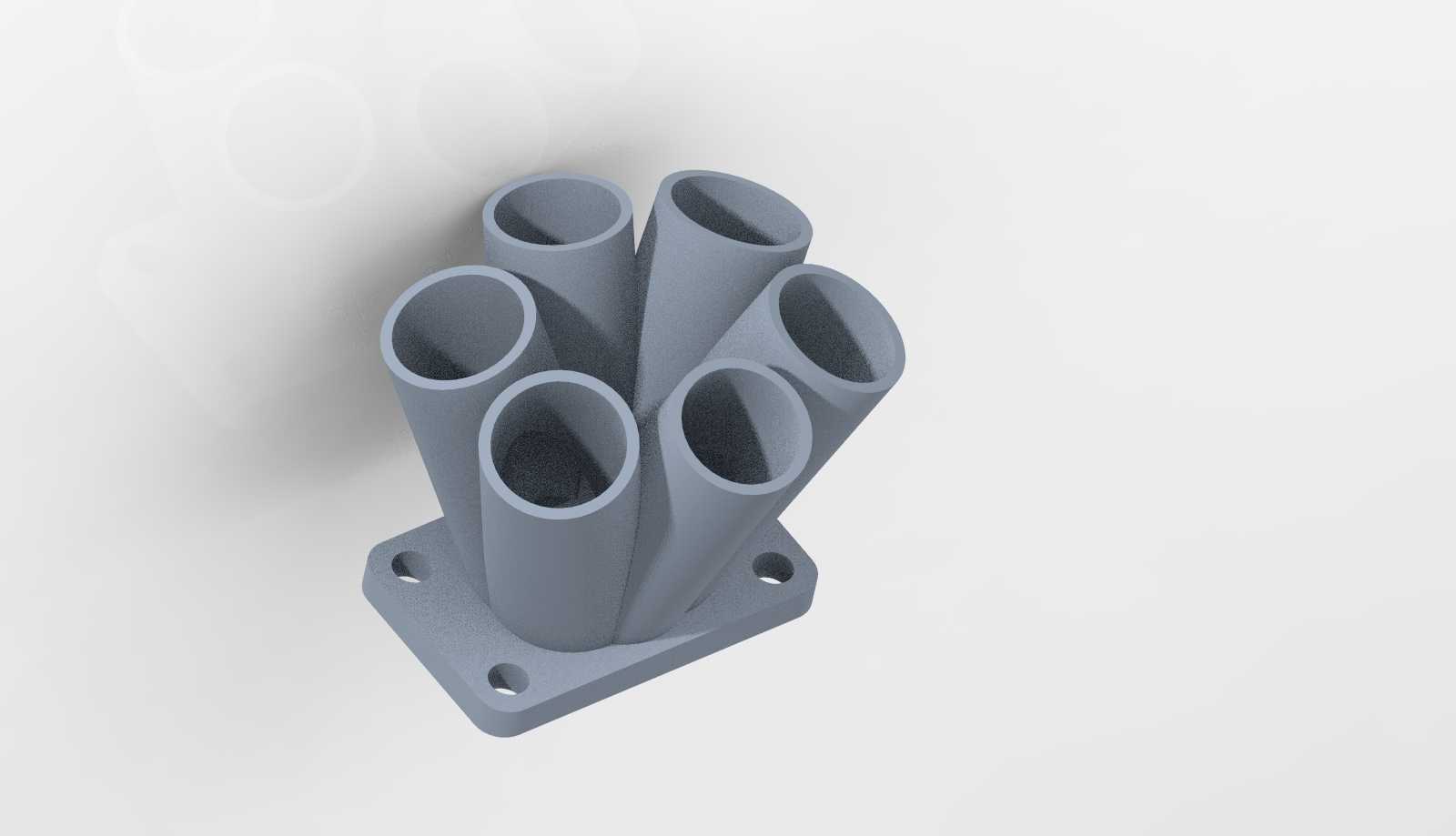

  这款六管路合并法兰结构,主要应用在小排量涡轮增压发动机的排气侧改装与原厂性能升级场景中,核心作用是将六个气缸排出的高温废气平稳汇集后,统一送入涡轮增压器的涡壳入口,相比传统的四合一或者不等长歧管结构,六管路等长汇聚的设计能最大程度降低各缸排气脉冲的相互干扰,让涡轮在更低转速区间就能建立起稳定的增压压力,同时减少排气背压对发动机扫气效率的负面影响。从实际装车的边界条件来看,底座法兰采用方形安装面设计,四个角位预留了标准螺栓过孔,安装时可以直接匹配涡轮涡壳的入口法兰面,不需要额外制作转接垫片或者修改安装位,法兰面的平面度公差控制在0.05mm以内,能够保证高温工况下的密封可靠性,避免出现废气泄漏导致的增压压力不足问题。单根管路的通径为φ42.4mm,壁厚3.2mm,这个尺寸参数是经过排气流量仿真计算确定的,既能够满足高转速工况下六个气缸的排气通量需求,又不会因为管路通径过大导致废气流速降低,影响涡轮的响应速度。六根管路的排布采用中心聚拢式布局,每根管路的弯曲弧度都经过专门调校,从气缸盖排气口到法兰汇合处的管路长度完全一致,这样可以让每个气缸排出的废气到达涡轮入口的时间差控制在1ms以内,充分利用排气脉冲的能量驱动涡轮,减少涡轮迟滞现象。

  在设计过程中,首先要确定的是法兰底座的安装孔位坐标,必须和对应型号涡轮的入口安装孔完全重合,否则会出现装车干涉的问题;其次是管路的走向设计,需要避开发动机舱内的周边部件,比如点火线圈、机油尺管路、冷却水管等,同时要保证管路和周边部件的最小间隙大于15mm,避免高温排气管路烤坏周边的橡胶件或者塑料件。管路和底座法兰的连接位置采用圆弧过渡设计,没有尖锐的直角转折,能够减少排气气流在拐角处的紊流损失,同时降低应力集中的风险,避免发动机长期高频振动下出现焊缝开裂的问题。

  从实际使用场景来看,这类合并法兰结构不仅适用于直列六缸发动机的单涡轮改装方案,也可以用在V型六缸发动机的双涡轮改单涡轮的大马力升级场景中,通过调整管路的长度和弯曲角度,可以适配不同排量、不同增压值设定的发动机需求。在结构强度方面,3.2mm的壁厚设计能够承受最高950℃的连续排气温度,同时满足最高3bar的增压压力下的结构强度要求,不会出现管路鼓包或者变形的问题。安装时需要注意,法兰面和涡轮涡壳连接时要采用对应的金属密封垫片,按照对角线顺序分次拧紧固定螺栓,拧紧力矩控制在22-25N·m之间,避免因拧紧力矩不均匀导致法兰面变形,出现漏气问题。

  另外,六根管路的上端接口可以根据不同车型的气缸盖排气口形状做适配调整,既可以采用直接焊接的方式和原厂排气歧管前段连接,也可以制作对应的法兰接口实现无损安装。在流体性能层面,等长管路的设计能够让各缸的排气回压保持一致,使得每个气缸的扫气效率更加均匀,避免出现个别气缸因为排气不畅导致的混合气残留、爆震倾向增加的问题,对于提升发动机的动力输出平顺性、降低高转速区间的振动都有明显的作用。相比铸造的一体式排气歧管,这种焊接式的六合一法兰合并结构重量更轻,管壁更光滑,排气阻力更小,同时可以根据具体的改装需求灵活调整管路参数,在性能改装领域的应用非常广泛。设计时还需要考虑热胀冷缩的影响,管路的弯曲段预留了足够的变形余量,当排气管路在高温下出现长度膨胀时,不会对法兰连接面产生额外的应力,保证密封的长期可靠性。
