奥尔德姆滑块式柔性联轴器三维结构

在步进电机驱动的定位平台、间歇运动输送机构这类启停频繁、轴系对中存在偏差的传动场景里，奥尔德姆联轴器的应用占比一直不低，这类三元件结构的柔性轴连接部件，核心作用就是在动力传输过程中，补偿两轴之间的位置偏差，同时吸收传动链里的冲击载荷，避免电机轴或者被驱动轴因为额外的径向、轴向附加力出现轴承磨损、轴系疲劳断裂的问题。

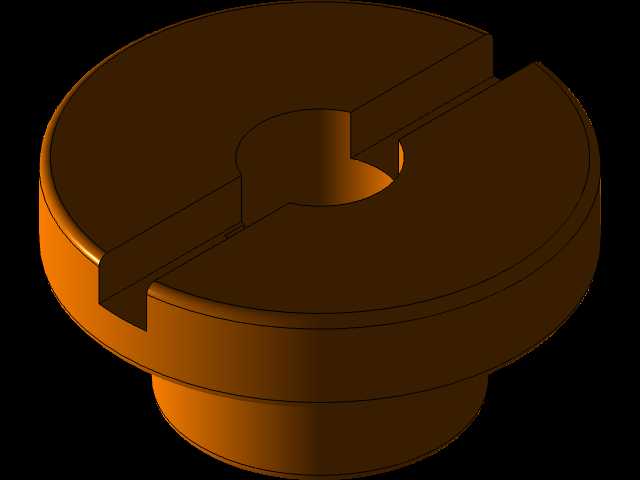

从结构组成来看，这套联轴器分为两个轮毂和一个中间盘三个核心部分，两个轮毂分别通过轴孔与输入轴、输出轴配合，中间盘则依靠互相垂直的十字凸槽结构，分别和两侧轮毂的卡槽嵌合，这种垂直交错的槽道设计，让中间盘可以在径向方向产生小范围的滑移，以此抵消两轴之间的平行不对中偏差。和膜片联轴器、梅花联轴器不同的是，奥尔德姆联轴器的中间滑移结构不会在补偿偏差时产生额外的弯曲应力，传动过程中作用在轴和轴承上的附加载荷更小，尤其适合轻载、高精度定位的传动场景。

设计这类联轴器的时候，首先要根据传动系统的额定扭矩、峰值扭矩确定整体外径尺寸，轮毂的轴孔直径需要匹配对应驱动轴和从动轴的直径，根据安装场景的不同，可以选择盲孔式或者通孔式结构：盲孔式适合轴端固定的安装场景，通孔式则可以在不拆卸两端设备的情况下完成联轴器的拆装维护，适配设备后期检修的需求。轮毂和中间盘的配合间隙需要控制在合理范围，间隙过大会导致传动回差过大，影响定位精度，间隙过小则会导致偏差补偿能力不足，传动过程中出现卡滞、附加载荷激增的问题。

尺寸参数的匹配上，总长度需要根据安装空间的轴向距离确定，轮毂宽度要保证轴孔配合面有足够的接触长度，避免键连接或者顶丝固定时出现轴面压溃、连接打滑的问题；中间盘的滑块凸齿宽度需要和轮毂卡槽的宽度匹配，保证滑移过程中受力均匀，不会出现局部应力集中导致的凸齿断裂。如果应用场景存在电气隔离需求，中间盘可以选用绝缘工程塑料材质，在传递扭矩的同时切断轴系之间的电气通路，避免驱动端的电信号干扰窜入从动端设备，这类设计在检测设备、半导体输送机构中比较常见。

安装过程中需要注意，虽然这类联轴器具备一定的偏差补偿能力，但依然要将两轴的径向偏移、角度偏移、轴向偏移控制在产品允许的范围内：横向平行偏移量不能超过设计允许的最大轴不对中距离，角度偏移要控制在允许的角度偏差范围内，轴向要预留足够的间隙补偿轴系运转时的热膨胀伸长量，避免轴系受热后产生轴向顶死的问题。轴系和联轴器轮毂的固定方式，可以根据载荷大小选择顶丝紧固、夹紧锁紧或者键连接的方式，轻载定位场景常用顶丝或者夹紧式结构，重载传动场景则需要增加平键来传递更大的扭矩，避免连接面打滑。

日常使用中，这类联轴器的易损件主要是中间盘，当中间盘的凸槽出现磨损、间隙变大时，只需要更换中间盘就可以恢复传动精度，不需要整体更换两个轮毂，维护成本相对更低。和刚性联轴器相比，它不需要安装时保证两轴绝对对中，降低了设备装配时的对中难度，同时柔性缓冲结构可以吸收步进电机启停时的冲击振动，减少传动链的振动传递，提升整套设备的运行稳定性，在小型自动化设备、3D打印传动机构、检测仪器的动力传输环节都有广泛的适配性。
