机加工用固定式机床虎钳结构设计

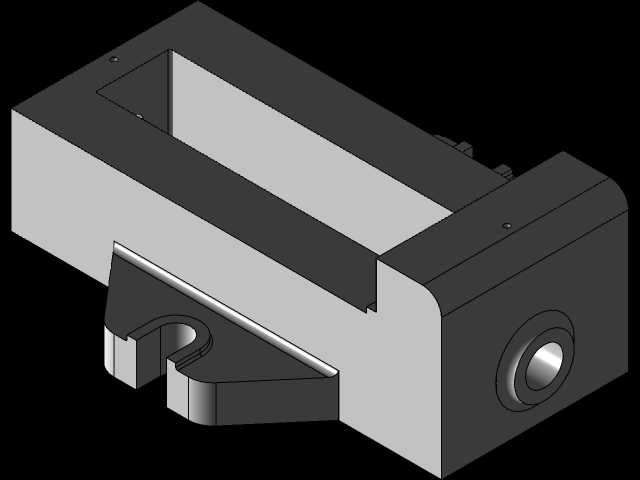

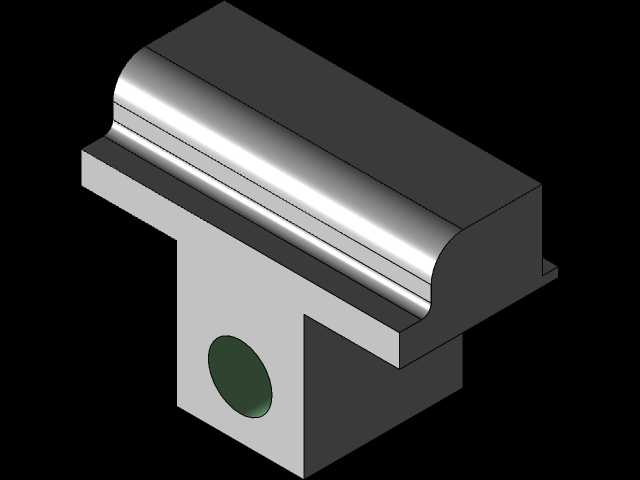

　　在常规铣削、钻削、磨削等机加工工序里，这类固定式机床虎钳是车间工位上出镜率极高的通用装夹工装，不管是立式加工中心的工位排布，还是普通铣床、钻床的工件固定，都能看到它的身影。不同于普通台虎钳的桌面安装场景，这款虎钳的底部设置了与机床工作台T型槽匹配的定位凸台结构，安装时可以直接嵌入工作台的标准槽位，配合T型螺栓完成锁紧，安装后整体刚性远高于桌面式虎钳，能够承受大切削量加工带来的侧向冲击力，不会出现装夹移位导致的工件报废问题。从结构设计逻辑来看，这款虎钳采用了整体式钳身框架结构，固定钳身与滑动钳身的配合面采用了矩形导轨导向结构，导向面经过磨削加工，配合间隙控制在0.02mm以内，夹紧过程中滑动钳身不会出现上翘或者偏摆的问题，保证工件夹紧后的定位精度。钳身主体采用了箱型截面设计，在减轻整体重量的同时，最大化提升了结构的抗扭、抗弯刚度，即使装夹长度超过钳口最大开度三分之二的长条类工件，钳身也不会出现明显的形变，保证加工过程中工件的位置稳定性。

　　夹紧驱动端采用了丝杠副传动结构，丝杠与固定钳身的配合处设置了推力轴承，能够承受夹紧时产生的轴向反作用力，转动丝杠手柄时的阻尼均匀，不会出现卡滞或者空程过大的问题，操作人员可以通过手柄的力矩反馈判断夹紧力大小，避免夹紧力过大导致薄壁工件变形，或是夹紧力不足导致加工时工件窜动。钳口部分采用了可更换式设计，标配的平钳口表面加工有细密的交叉网纹，能够增大与工件接触面的摩擦力，装夹毛坯件或者粗加工工件时可以提供足够的摩擦力矩；如果需要装夹精加工后的工件，也可以更换为软钳口或者铜质钳口，避免夹伤工件已加工表面。

　　从安装边界尺寸来看，这款虎钳的整体长度适配中小型加工中心的工作台行程，钳身宽度方向不会超出工作台的T型槽分布范围，底部的两个定位凸台间距符合机床工作台的标准槽距，不需要额外制作转接板就可以直接安装在绝大多数通用机床上，钳身最大开口尺寸覆盖了常规小型零件的装夹需求，钳口高度也匹配常规刀具的加工行程，装夹后工件的加工面不会被钳身遮挡，刀具可以从多个方向接近工件完成加工工序。在实际生产场景中，这类虎钳除了直接装夹规则的矩形工件外，配合V型钳口还可以装夹轴类零件，完成轴类零件的键槽铣削、径向孔钻削等工序；如果搭配角度回转底座，还可以实现工件的角度调整，完成斜面、斜孔的加工，拓展了工装的适用范围。

　　设计过程中对钳身的受力点做了针对性的加强，丝杠安装位、钳口受力面、底部安装位这几个核心受力区域的壁厚都做了加厚处理，避免长期使用后出现应力变形，滑动导轨面还设计了防尘结构，能够阻挡加工产生的切屑进入配合间隙，减少日常维护的工作量，延长工装的使用寿命。不同于专用夹具只能适配单一工件的特性，这款通用机床虎钳可以覆盖绝大多数小型零件的装夹需求，不需要针对每一种工件单独设计制作专用夹具，能够有效缩短生产准备周期，降低工装制作成本，是中小批量机加工生产场景中不可或缺的通用工装设备。在三维建模过程中，所有配合面的尺寸公差、形位公差都按照实际加工要求做了对应设置，装配关系完全还原实际产品的装配逻辑，活动部件的运动行程也和实际产品保持一致，可以直接用于工装选型的干涉检查、机床工位布局模拟，也可以作为基础工装模型导入到加工仿真软件中，验证加工路径的合理性，避免实际加工中出现刀具与钳身碰撞的问题。
